Hacemos el marco del invernadero desde la tubería de perfil

01-01-2018
Diferente

Los invernaderos, en contraste con los invernaderos móviles, son una estructura sólida, por lo que el marco del invernadero de la tubería de perfil es adecuado aquí, de la mejor manera posible. Puede revestirse con el mismo policarbonato, lo que permitirá calentar las plantas no solo con calentadores, sino también con energía solar.

Pero para la base, también puede usar tuberías de polipropileno (PP) o cloruro de polivinilo (PVC), pero este diseño es más adecuado para el recubrimiento de película. A continuación, consideraremos diferentes opciones y también le mostraremos el video temático en este artículo.

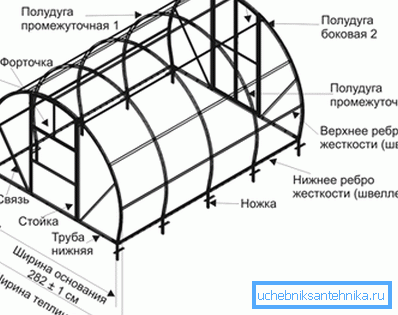

Dibujo del marco del invernadero desde la tubería de perfil con un techo esférico.

Diferentes marcos

Materiales

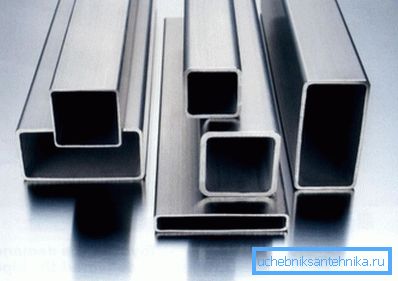

Perfiles metálicos de diferentes configuraciones (cuadrado, rectángulo).
  • De acuerdo con los requisitos de GOST 13663-86, los perfiles de tubos de metal pueden ser ovalados, cuadrados y rectangulares, y su tecnología de fabricación puede ser: a) conformación en frío sin costura; b) laminado en caliente sin soldadura; c) eléctrica; c) eléctrico deformado en frío.
  • Además, la instrucción sobre los estándares estatales regula su rango, por ejemplo, para un óvalo es GOST 8642-68, para un cuadrado es GOST 8639-82 y para un rectángulo es GOST 8645-68.

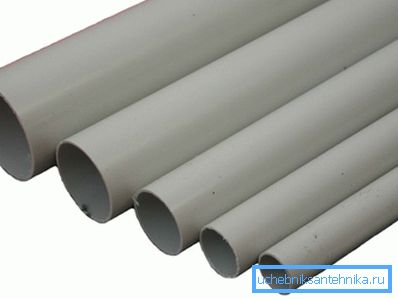

Cloruro de polivinilo
  • No será del todo correcto montar el marco del invernadero a partir de tuberías de PVC, ya que el PVC rígido es más adecuado para tuberías de agua, sistemas de alcantarillado y canales de cable al instalar equipos eléctricos y comunicaciones (teléfono, Internet). Si observa el PVC desde un punto de vista puramente de construcción, puede usarse como una carcasa para una base aburrida impulsada por pilas, y esto no es necesario para un invernadero o invernadero.
Polipropileno
  • Es bastante posible tratar el polipropileno de una manera diferente, lo que también se llama ecoplasto. Las paredes de la tubería son bastante rígidas aquí, pero al mismo tiempo tienen flexibilidad y elasticidad, lo que le permite montar un marco esférico. Por supuesto, la estructura del nivel industrial de tal material no se puede erigir, pero el invernadero para un sitio de país se puede hacer de ellos, incluso convenientemente, gracias a las cualidades anteriores. Dicha estructura tendrá un peso pequeño (el PP es muy ligero) y su precio es mucho menor que el perfil de metal. (Ver también el artículo Arbor de una tubería de perfil: características).

Nota Hay tuberías de polipropileno calientes y frías. La diferencia radica en el hecho de que la primera versión se hace con una cubierta de refuerzo adicional de fibra de vidrio o papel de aluminio. Pero tal ganancia es importante para la diferencia de temperatura, para que el PP no flote, en nuestra situación no importa.

Formas de marco

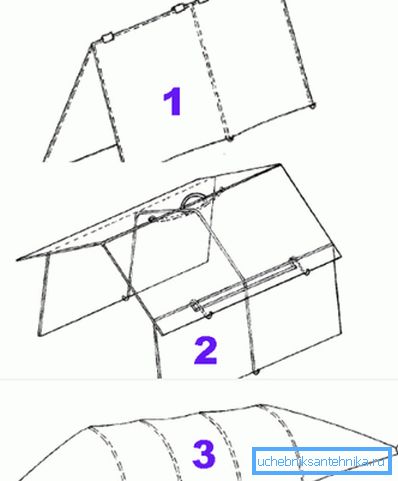

Tres formas básicas de marcos.
  1. El primer tipo de bastidor, que se ve en la figura superior, es muy similar a un techo de doble pendiente con una pendiente pronunciada, y puede ser de perfil de metal o propileno, así como listones de madera y / o madera.. Como regla general, en tales construcciones no se proporciona la puerta de entrada y su cubierta es una película de celofán denso transparente. Si necesita meterse dentro de la película, simplemente retire o levante uno de sus bordes.
  2. El segundo tipo, que recuerda más la forma del ático, se usa con mayor frecuencia para invernaderos fijos, donde el marco está hecho de un perfil metálico (la configuración de la sección transversal no importa) y está cubierto con policarbonato.. Naturalmente, en tales estructuras se proporciona la puerta frontal e incluso ventanas (ventilaciones) para ventilación. El ensamblaje del esqueleto se realiza con mayor frecuencia a expensas de las conexiones atornilladas, pero en algunos casos esto se realiza mediante soldadura eléctrica o con gas.
  3. Pero el más espacioso puede llamarse un invernadero tipo túnel, donde un techo esférico permite usar el espacio libre con la máxima eficiencia al cuidar las plantas.. Pero estas estructuras también están hechas de pequeños tamaños de tubos de polipropileno, donde se utiliza un denso celofán transparente como revestimiento. Para estructuras estacionarias grandes, se utiliza un perfil de metal con una configuración de sección transversal diferente, que le da forma con un doblador de tubos.

Pequeño invernadero de marco para la parcela de jardín.

Materiales para marco y cimentación.

Ahora descubriremos cómo en casa puede hacer un marco de invernadero a partir de tuberías de polipropileno con un tamaño de perímetro de 30001500 mm, aunque aquí, además de PP, también puede usar una barra de metal o refuerzo de fibra de vidrio, que es aproximadamente el mismo precio.

Como base del esqueleto, puede utilizar un riel de madera regular con una sección de 5050 mm, que es muy fácil de sujetar con tornillos. Para hacer esto, necesitará dos rieles de 3000 mm y dos de 1400 mm cada uno; sujetará las piezas largas al extremo corto, y sujetará los pañuelos en las esquinas para darle rigidez al rectángulo.

Los pernos también se pueden usar para conectar la base de 3X1,5 m, pero esto complicará el diseño, especialmente porque aún se necesitan pañuelos por rigidez, porque el rectángulo se puede convertir fácilmente en un paralelogramo. Para arreglar la forma, use dos recortes, atornillándolos diagonalmente en esquinas opuestas - estos pequeños triángulos asegurarán que la figura esté inmóvil.

Si de repente necesita desmontar la base de almacenamiento para el invierno, puede desatornillar fácilmente los tornillos con la ayuda de un destornillador para que en cualquier momento pueda reconstruir la estructura.

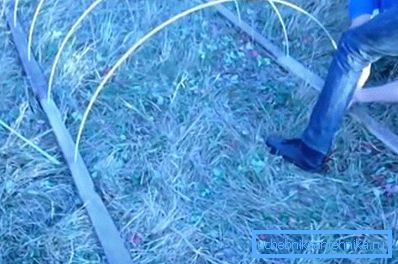

Instalación de los bordes del marco en una base de madera.

Si utiliza un tubo de polipropileno para las costillas, para una construcción de este tipo, utilizará de manera más conveniente una sección transversal de 20 mm. Para la instalación de las costillas, tendrá que taladrar 7 orificios con el mismo diámetro: 20 mm (50 cm de separación) en cada soporte longitudinal de la base, pero debe hacer los orificios exteriores a una distancia no mayor de 2 cm del extremo para que la madera no se agriete.

La profundidad de cada nido de aterrizaje no debe exceder los 25 mm, no debe perforarse, ya que el esqueleto simplemente se caerá.

Recomendación Cuando monte un marco liviano hecho de tubos de polipropileno (metal o refuerzo de fibra de vidrio), no use ningún adhesivo o sellador. En primer lugar, la instalación del perfil en el orificio de diámetro no ambiguo será bastante densa, y, en segundo lugar, todavía hacemos un diseño plegable.

La longitud del tubo de polipropileno en la tienda es de 4 m, pero si encuentra un arco demasiado alto, puede acortarlo en un metro. Pero también aquí será posible ir de otra manera: aumentar el carril de la base transversal en 50 cm, es decir, el ancho de su invernadero en lugar de uno y medio alcanzará los dos metros.

Considerando el hecho de que hará todo el trabajo con sus propias manos, siempre puede cambiar las dimensiones arbitrariamente, ajustándose a los parámetros geométricos del material que tiene y la disponibilidad de espacio libre en su área.

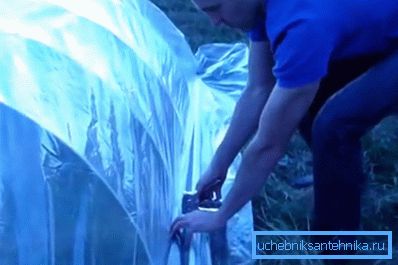

Instalación de película de celofán en el esqueleto del invernadero.

Cuando el marco esté listo, puede proceder a la instalación de la película de celofán y será mucho mejor si usa una pieza entera, sin preocupaciones, tanto en el tramo como durante la operación del invernadero.

El celofán se puede fijar a una base de madera con una grapadora, pero simplemente puede presionar los bordes con un riel o talón, como se muestra en la foto superior, especialmente porque tiene que fijar uno de los extremos para poder acceder al interior del invernadero.

Pero también puede fijar todos los bordes con fuerza: aquí puede proporcionarse ventilación y acceso al interior simplemente levantando un lado y sustituyendo cualquier objeto debajo de la base. Además, dado el pequeño peso de la estructura, generalmente puede eliminarse en climas cálidos.

Conclusión

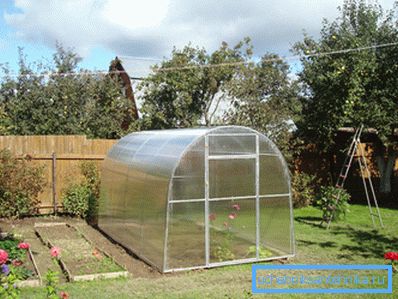

Eso es sobre este diseño que debe ser el resultado.

Si desea hacer un marco para un invernadero a partir de una tubería de perfil para el cultivo profesional de plantas, entonces debe detenerse en el metal cubriéndolo con plexiglás o policarbonato. Pero en tales casos, la base a menudo se vierte en una base con una profundidad de base baja.
