Exponemos el ángulo correcto de la tubería de

17-09-2018
Diferente

Al estar involucrado en la construcción de aguas residuales con sus propias manos, es necesario tener en cuenta muchos factores y reglas que afectan el resultado del trabajo. Y un aspecto importante de este proceso es el ángulo de inclinación de la tubería de alcantarillado establecido por las reglas.

Si no sabe exactamente la respuesta a la pregunta, trataremos de informarle en este artículo la mayor cantidad de información útil posible para facilitar su trabajo más adelante.

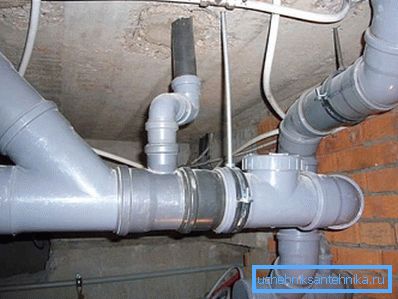

Para que el sistema de alcantarillado funcione, debe instalar los elementos correctos en las juntas y mantener la pendiente deseada.

Equipamos el sistema de alcantarillado - las reglas básicas.

Antes de iniciar el proceso de trabajo, necesita saber y no olvidar:

  • Cuantos menos giros y uniones en la tubería, menor es la probabilidad de fugas y estasis. También crea resistencia adicional a los líquidos. Especialmente si no se observa la pendiente de la tubería de alcantarillado, entonces la presencia de un sistema complejo es aún más perjudicial para el movimiento del agua.
  • No se recomienda cortar los enchufes, ya que los elementos con virutas, cortes e incluso pequeñas grietas no deben instalarse en el sistema de alcantarillado. En cuanto a los elementos metálicos, cuide la ausencia de rebabas y bordes afilados que puedan dañar las juntas.
  • La tubería de alcantarillado fijada incorrectamente conducirá a un funcionamiento anormal, y si en el caso de las tuberías de hierro fundido y de metal no es crítico, los materiales plásticos están sujetos a deformación. Por lo tanto, los montajes adicionales deben instalarse con un paso pequeño (70-130 cm).
  • No utilice sellos de goma, comprados por separado de los elementos de la tubería, ya que no pueden proporcionar una densidad total en las juntas.

Nota Para facilitar el proceso de conexión de tuberías, puede usar cualquier tipo de remedio como lubricante, por ejemplo, el jabón líquido servirá.

  • No olvide que cuanto menor sea el precio de los materiales comprados, menos probabilidades tendrá de obtener un sistema de alcantarillado de calidad.

Tubería sin agua estancada.

Para calcular el ángulo correcto de inclinación de las tuberías de alcantarillado, se deben considerar los siguientes aspectos:

La figura muestra la ubicación correcta y la pendiente incorrecta de la tubería.

Para su información! El nivel óptimo del ángulo de la tubería por metro es de 4 a 8 centímetros, esto está en buenas condiciones, cuando no hay problemas con las aguas residuales.

  1. A lo largo de la tubería de alcantarillado, la pendiente se mide desde la planitud del piso, para esto se usa el nivel de construcción. Después de todo, a primera vista, una superficie perfectamente lisa no siempre es así, con mayor frecuencia, las gotas existen y son posibles hasta varios centímetros por metro.

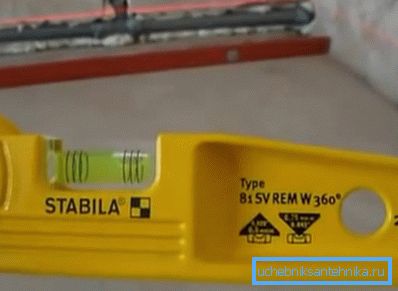

Un nivel láser se considera un dispositivo de medición más preciso, que permitirá determinar la irregularidad del piso con un solo toque
  1. Por lo general, el ángulo se mide por metro lineal de la tubería y también se debe tener en cuenta el diámetro de la alcantarilla.:
    • Sección transversal de 50 mm - al menos 30 mm por metro.
    • Con un diámetro de 110 mm, el ángulo debe ser de unos 20 mm por metro.
    • Las secciones más grandes (160-200 mm) se instalan con una pendiente de 7-10 mm.

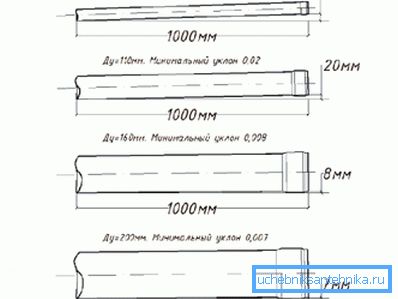

    De la figura, una cosa está clara: cuanto menor es el diámetro, mayor es el ángulo deseado

    Presta atencion Todos estos indicadores dependen y pueden variar según el número de vueltas y juntas, los dispositivos conectados al sistema de alcantarillado.

    1. Tenga en cuenta la naturaleza de la carga en la alcantarilla, por ejemplo, si el agua se drena del fregadero, entonces no debe preocuparse por el estancamiento, el ángulo se puede ajustar al máximo. Y para los inodoros y cabinas de ducha, es necesario seguir estrictamente los cálculos y las reglas para que el líquido se mueva uniformemente a través de las tuberías.

    En este caso, una pendiente demasiado pronunciada también es dañina, así como insuficiente, debido al hecho de que el agua sale de las tuberías demasiado rápido, dejando un residuo sólido seco en las paredes. Es un descenso suave que permite que los agentes de limpieza especiales limpien estos contaminantes.

    Además, un ángulo inclinado puede causar estreñimiento del agua, lo que contribuye a arrojar el "sabor" de la alcantarilla a la sala de estar.

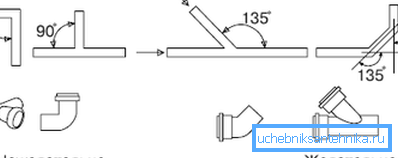

    Preste atención a la corrección de las distintas articulaciones.

    Tubería llena

    Existen fórmulas especiales que le permiten calcular varios parámetros, por ejemplo, importantes al instalar un sistema de alcantarillado: su ocupación con líquido.

    La fórmula es la siguiente: Y (relleno) = H (altura posible del nivel de agua) / D (diámetro de la tubería).

    Para entender la exactitud de los cálculos:

    • Si la tasa de ocupación es 0, entonces, en consecuencia, está vacía.
    • Si el indicador es igual a 1 (o más), esto indica una plenitud del 100%.
    • Lo mejor de todo, cuando el indicador varía de 0,4 a 0,6, indica el funcionamiento normal del sistema de alcantarillado.

    Según el SNIP

    Los códigos y reglamentos de construcción conocidos permiten la instalación del sistema de alcantarillado correctamente y durante mucho tiempo. En este caso, SNiP realiza todos los cálculos necesarios mucho antes de la construcción de la casa y en la etapa de diseño.

    Para comprender, todos los registros sobre el cálculo del ángulo se realizan en centímetros (milímetros), nadie realiza mediciones en grados, ya que incluso el más mínimo error puede ser el comienzo del trabajo de reparación.

    Y si la solución de problemas en casas privadas no es tan problemática (es posible con sus propias manos), entonces en los edificios de apartamentos múltiples tales reparaciones pueden causar muchas complicaciones. La instrucción en el SNiP no le permitirá permitir un fallo.

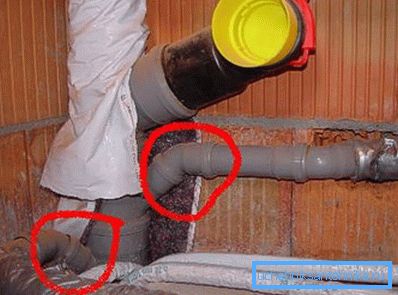

    La foto muestra cómo conectar correctamente las partes individuales de la tubería.

    Conclusión

    Ahora esperamos que la información anterior lo ayude a resolver el problema y que encuentre fácilmente la respuesta que necesita. Si el sistema de alcantarillado ya se ha instalado y observa alguna desviación, debe recurrir al ángulo establecido, ¿y si está lejos de la norma?

    En el video presentado en este artículo encontrará información adicional sobre este tema.
