Estructura de tubos: varios diseños y métodos de su

El marco de la tubería de perfil puede servir como base para una variedad de estructuras y pequeñas formas arquitectónicas. La versatilidad de este material es tal que se usa en casi todas partes, y con la observancia de reglas simples, incluso el maestro más experimentado puede lograr buenos resultados.

A continuación, describimos a qué debe prestar atención al diseñar estructuras de marcos y también le brindamos algunos ejemplos que puede utilizar en la autoconstrucción.

Conceptos básicos de las piezas de conexión

Antes de comenzar a construir marcos metálicos a partir de un tubo de perfil, debemos decidir cómo conectaremos las partes entre sí.

Y aquí, en general, hay dos opciones:

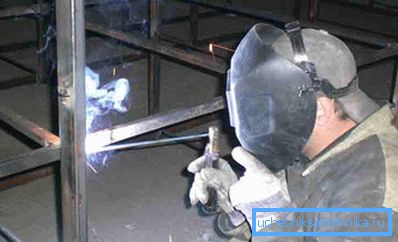

• Articulación soldada.

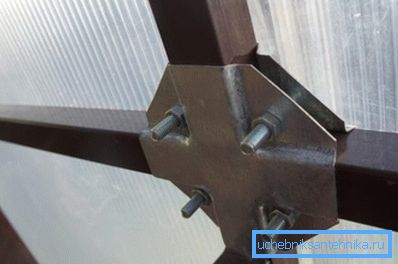

• Conexión mecánica con soportes y tornillos.

Cada una de estas tecnologías tiene sus pros y sus contras, que reunimos en una sola tabla:

En principio, ambos métodos pueden ser utilizados en el trabajo. Y, sin embargo, vale la pena señalar que la mayor parte del tiempo, es la soldadura la que se utiliza con mayor frecuencia para crear un marco con sus propias manos, ya que la conexión atornillada requiere un ajuste muy preciso de las piezas al tamaño. Tal ajuste se lleva a cabo generalmente en la fábrica: un ejemplo es cualquier conjunto de piezas para el autoensamblaje de un invernadero o mirador.

En capital de construccion

Casa de campo o granero

Los tubos de perfil grueso tienen un margen de seguridad significativo, lo que les permite ser utilizados para la construcción de estructuras con una capacidad de soporte significativa. Si tiene cierta habilidad con tales detalles, puede armar los cimientos de una casa pequeña o un cobertizo (aquí puede aprender cómo ocultar tuberías en el baño).

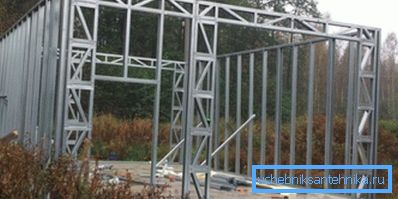

El marco de la casa de un tubo de perfil está construido por manos propias de acuerdo con este esquema:

• Primero, llenamos la base de la tira, porque incluso una construcción bastante ligera requiere una base confiable.
• Colocamos tubos de forma gruesa (50x50 y más) sobre la base, que fijamos con anclajes.
• Conectamos el fleje inferior con troncos en pasos de 60 cm. Para evitar que los troncos se hundan (e incluso un tubo de 50 mm puede deformarse con el tiempo), los apoyamos con barras de madera craneal o columnas de ladrillo.
• En las esquinas instalamos racks desde espacios en blanco de 40x40 mm. La altura de estos bastidores determinará la altura del techo de nuestra casa. Las piezas angulares del rodamiento se pueden fijar con tirantes.

Sugerencia Para lograr la rigidez requerida, el bastidor debe colocarse no solo en las esquinas, sino en todas las secciones planas de las paredes con un escalón de no más de 100 cm.

• Desde arriba soldamos los mismos tubos de flejado superiores en los que instalamos el techo. Para vigas, puede utilizar espacios en blanco de madera y metal.
• Reforzamos el diseño con elementos transversales de tubos más delgados o esquinas de acero. En el mismo escenario formamos aberturas de ventanas y puertas.

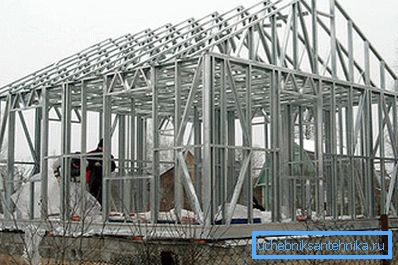

En principio, este trabajo con los extremos metálicos. Solo podemos enfundar el marco de acero, sin olvidar el aislamiento, pero las tuberías conducen el calor muy bien.

La base del cobertizo o cocina de verano se construye aproximadamente siguiendo las mismas líneas. Las principales diferencias aquí estarán en la configuración de las paredes y el techo, así como en la decoración: si planea mantener las herramientas de jardín en el edificio, puede aislarlas de manera menos eficiente.

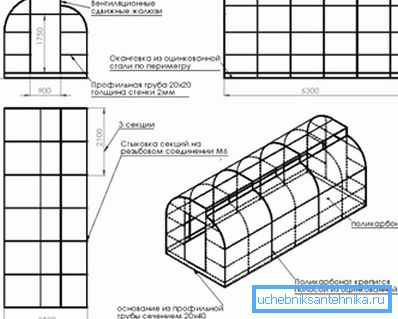

Invernadero

Las instrucciones para hacer la base para el invernadero diferirán un poco, naturalmente, en la dirección de facilitar la tarea.

• Para empezar, hacemos varios arcos a partir de espacios en blanco de 30x30 mm, cuyas dimensiones corresponden a las dimensiones planificadas de nuestro invernadero.. Los arcos pueden ser sólidos (entonces uno no puede prescindir de una máquina dobladora de tuberías) o equipos de varios segmentos de línea recta.
• Usando soldadura, soldamos la parte inferior del marco a cada arco.. Por lo tanto, no solo proporcionaremos las estructuras con mayor estabilidad, sino que también evitaremos la deformación de los elementos de arco.

Presta atencion En lugar de un bastidor, los pasadores de acero pueden soldarse para ser utilizados para la penetración en el suelo.

• En la primera, arco frontal, montamos la puerta.. También aquí puede fijar inmediatamente el marco de la puerta con bisagras de metal.

Entonces puedes ir de dos maneras:

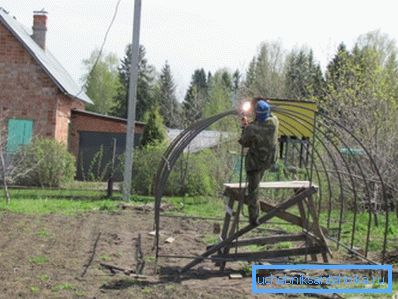

• Si necesitamos una estructura que no se pueda separar, entonces, en el sitio, soldamos todos los arcos en un solo marco, instalando accesorios longitudinales.
• Si está previsto desmontar y transportar el invernadero, en lugar de soldar, utilizamos soportes de acero, que apretamos con la ayuda de pernos.

Como en el caso de la casa, solo tendremos que acabar: cubrir el marco metálico con polietileno o enfundar con paneles de policarbonato.

Sugerencia Para que las tuberías no se oxiden en un ambiente húmedo, deben tratarse con un compuesto anticorrosión.

Aproximadamente en el mismo principio, el marco del hangar se puede montar desde un tubo con forma. Naturalmente, para esta tarea debe elegir espacios en blanco más gruesos (al menos 70x70 mm) y no podrá hacerlo con herramientas improvisadas. Pero el esquema en sí se mantendrá sin cambios.

Pequeñas construcciones

El uso de las tuberías en la construcción de estructuras de capital es bastante común. Sin embargo, mucho más a menudo el marco del tubo se utiliza en la construcción de pequeñas formas arquitectónicas: cobertizos, miradores, toldos en el porche, etc.

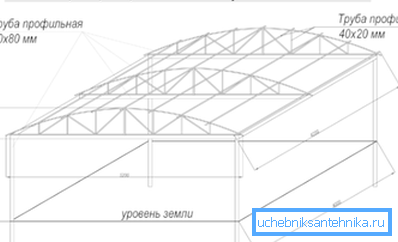

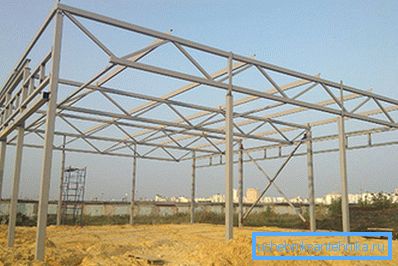

Podemos ensamblar el marco del toldo desde la tubería de perfil con nuestras propias manos:

• Primero, la parte superior está hecha de espacios en blanco delgados (30x30 mm y menos). Puede ser a la vez echada y a la cadera.

Presta atencion A menudo, también se hacen techos hemisféricos, pero en este caso, se requiere un cálculo preciso del radio del arco.

• La parte superior está unida de forma soldada o mecánica al flejado.
• Luego se instalan bastidores en el suelo. Pueden enterrarse en el suelo con hormigonado (aproximadamente 40-50 cm) o montarse en los cruces desde una esquina de acero.

• En la etapa final, levantamos la parte superior y la colocamos sobre soportes. Combinamos piezas, garantizando la estabilidad de toda la estructura.
• Si hacemos un dosel en el porche, podemos hacerlo sin ningún tipo de apoyo. En este caso, las estructuras de soporte son los soportes fijados rígidamente en la pared con pernos de anclaje.
• Una vez finalizado el trabajo de instalación se termina. Como regla general, tales estructuras no requieren aislamiento térmico, por lo tanto, colocamos la membrana protectora contra la humedad directamente en el marco e instalamos el material del techo desde arriba.

Presta atencion En algunos casos, las superficies laterales también pueden revestirse con plástico translúcido, o pueden instalarse en ellas con cortinas hechas de tela polimérica que las cortina: de esta manera, el espacio debajo de la visera o la cubierta se protegerá de las gotas de lluvia con viento fuerte.

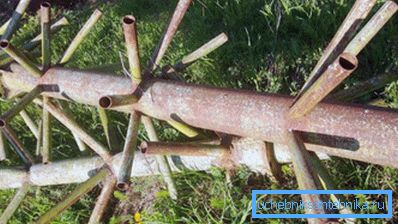

También un marco para un árbol de Navidad hecho de tubos puede considerarse un diseño bastante popular. Es muy sencillo de instalar, pero debe recordarse que para su fabricación es mejor tomar un tubo redondo en lugar de un tubo de perfil.

Este marco va a ser bastante simple:

• La base de toda la estructura se realiza mediante la soldadura de dos ángulos o pequeños canales. Es importante colocar con precisión las piezas para que el soporte sea plano.

Presta atencion Si se planea que la altura del marco sea de más de 2 m, entonces en los detalles de la base hacemos por adelantado los orificios de montaje para la fijación al suelo.

• Luego se suelda a la base del tubo central con un diámetro de 75 mm o más.
• Además, desde una tubería de 45-50 mm, cortamos espacios en blanco de aproximadamente 25 a 30 cm de largo. Con la ayuda de la soldadura, colocamos estos espacios en blanco en el eje central, ordenándolos en forma de espiral o en cruz.

Usando tales materiales, es posible hacer un dispositivo para instalar un árbol de Navidad suficientemente grande. En principio, todos los marcos de árboles de Navidad están hechos de esta manera, con la única diferencia de que para una construcción de más de 5-6 m de altura es necesario tomar tuberías más gruesas.

Conclusión

El marco del cobertizo del tubo de perfil o la base para el mirador se puede hacer en unas pocas horas. Naturalmente, tal velocidad de trabajo sin pérdida de calidad es posible solo si somos bastante profesionales en habilidades de soldadura o si preparamos todos los detalles para la conexión con soportes de manera anticipada (consulte también el artículo Accesorios para tuberías: principales tipos y características de la aplicación).

En más detalle, esta técnica se puede estudiar al ver el video en este artículo.
