El volumen de agua en la tubería y en el sistema de

La cuestión de cómo calcular el volumen de agua en una tubería surge cuando se diseñan varios sistemas basados ​​en una tubería. Por ejemplo, calcule el contenido de agua aproximado requerido al planificar un sistema de calefacción autónomo.

Cuando la calefacción autónoma en una casa de campo está casi lista, debe iniciar los cálculos para obtener los datos exactos necesarios para la selección del diámetro de las tuberías y el modelo correspondiente del hidroacumulador. Nuevamente, es imposible prescindir de un cálculo correcto del volumen de fluido en la tubería si necesita agregar anticongelante al refrigerante o llenar completamente el sistema con anticongelante.

La necesidad de contar adecuadamente el agua en el sistema de calefacción.

La pregunta es: ¿es tan importante el volumen de agua en el medidor de una tubería si es posible verter líquido en el sistema hasta que se llena hasta el cuello?

Resulta que la necesidad de cálculos precisos es obvia. Además, el volumen en algunos casos tendrá que ser contabilizado no solo en tuberías, sino también en radiadores de calefacción. Por ejemplo, al diseñar un sistema de calefacción, necesita tener información precisa sobre la cantidad de refrigerante para seleccionar una caldera con los parámetros de potencia adecuados.

Otra razón para los cálculos correctos es el uso de equipos de bombeo. En este caso, es necesario conocer la cantidad de medio transportado a una velocidad de tantos metros cúbicos por una determinada unidad de tiempo.

Al conocer la cantidad correcta de agua en varias tuberías, puede elegir no solo los tamaños de tubería adecuados, sino también la capacidad de bombeo requerida.

Cálculo del contenido de refrigerante en la tubería.

A pesar de que puede usar la calculadora del volumen de agua en la tubería, es mejor hacer esos cálculos usted mismo (lea también el artículo Diámetros de las tuberías de polipropileno: todo lo que los principiantes deben saber).

El hecho es que los costos automáticos se realizan utilizando algoritmos promediados, mientras que si se cuenta a sí mismo, puede tener en cuenta las características de configuración de la tubería y otros matices que la calculadora en línea no puede tener en cuenta.

• Antes de calcular el volumen de agua en la tubería, debe comprender que el espacio interno en el sistema de tuberías es un cilindro de gran longitud.
• Sabiendo que tenemos que calcular la capacidad de un cilindro, aplicamos la fórmula conocida de las lecciones de física: V =? * R? * H, donde:

V es el volumen del cilindro;

? - 3.14 (número pi);

R es el radio;

H - altura.

• Otra fórmula será útil si conoces el área de la base del cilindro: V = S * H, donde S es el área de la base y H es la altura.

Importante: Al representar la tubería en forma de un cilindro extendido, debe comprender que H no será la altura, sino la longitud de la tubería, cuya capacidad en litros se debe calcular.

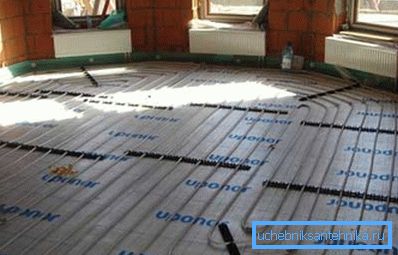

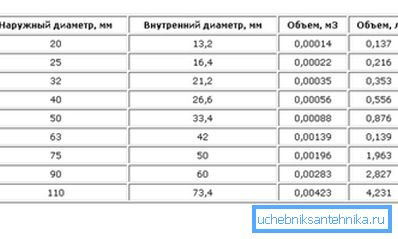

Cálculo del contenido de refrigerante no solo en la tubería, sino también en el sistema como un todo

La cuestión de cómo calcular el volumen interno de las tuberías por separado del sistema de calefacción rara vez vale la pena. Más a menudo, es necesario realizar un cálculo teniendo en cuenta las baterías de calefacción de la caldera y el tanque de expansión, si así lo establece el sistema utilizado.

Las instrucciones para el cálculo en este caso son las siguientes:

• En la etapa inicial, medimos la longitud de la tubería sin tener en cuenta el hidroacumulador (baterías). Una vez decidida la longitud, consideramos el volumen de acuerdo con la fórmula V =? * R? * H, donde "H" será la longitud que medimos anteriormente.

Por supuesto, el número resultante será aproximado, pero la diferencia en el volumen nominal y de trabajo del sistema se puede compensar cuando se llena con refrigerante.

• En la siguiente etapa, consideramos la capacidad del radiador de calefacción.

No es ningún secreto que se pueden usar baterías de diferentes tamaños en un sitio de construcción, lo que se explica por los diferentes parámetros de las instalaciones. Es por eso que el cálculo no se realiza en el radiador en su totalidad, sino en cada sección individual.

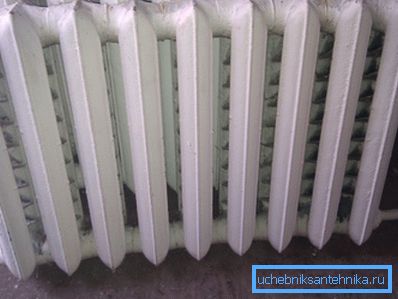

Este método es relevante para los radiadores de hierro fundido y aluminio, que generalmente se dividen en secciones. Como regla general, para completar cada sección necesita al menos 1.5 y no más de 2 litros.

Si planea instalar baterías bimetálicas o de acero con sus propias manos, nos fijamos en los parámetros de embalaje o en el producto en sí.

• La capacidad de otros equipos, incluidos la caldera de calefacción y el tanque de vegetales, se determina de acuerdo con los datos del pasaporte o las designaciones impresas en la caja.

Si no hay documentación adjunta para el tanque de expansión, puede llenar este recipiente con agua y luego vaciar todo el contenido en un recipiente de medición y así determinar el volumen.

Importante: al calcular la cantidad de refrigerante en el sistema de calefacción, debe tener en cuenta de qué material están hechos los tubos. Por ejemplo, las paredes de los productos de acero son un orden de magnitud más delgado que las paredes de los análogos de polipropileno con aparentemente el mismo diámetro.

Características de diseño de los sistemas de calefacción cerrados.

Notamos inmediatamente que las instrucciones proporcionadas para realizar cálculos son relevantes solo en relación con las instalaciones de calefacción de tipo cerrado. Después de todo, en sistemas cerrados, la cantidad de refrigerante se caracteriza por la consistencia.

Para comprender cómo se comporta el agua en estructuras cerradas y por qué los esquemas de cálculo propuestos anteriormente eran necesarios, considere el dispositivo de las modificaciones más comunes del calentamiento autónomo.

Un sistema de calefacción autónomo se considera cerrado en el caso de que la cantidad de refrigerante permanezca sin cambios, y sea impulsado por una bomba de circulación. Tal modificación del calentamiento, como norma, es absolutamente hermética y el refrigerante no está en contacto con el medio ambiente. La presión del agua en el mezclador varía debido a la expansión térmica, pero se compensa con el tanque de expansión, que se instala por separado.

Sin embargo, la mayoría de las calderas de calefacción de gas modernas están equipadas con tanques de expansión integrados, lo que simplifica enormemente el diseño y el montaje del sistema en su conjunto. En este caso, el conteo del volumen del tanque por separado no tiene sentido, ya que la cantidad requerida de refrigerante se indica en la documentación del pasaporte de la caldera de calefacción.

Conclusión

Ahora sabemos cómo calcular correctamente la cantidad de refrigerante en el sistema de calefacción y hacer que el costo de operación de este sistema sea aceptable. Hay preguntas que necesitan aclaración (ver también el artículo El cálculo del diámetro de una tubería para calefacción es una etapa importante en el diseño del sistema de calefacción).

En este caso, mira el video en este artículo.
