El diámetro y la altura de la tubería sobre el techo para
La garantía de que siempre se conservará un microclima agradable en una casa nueva es la disposición de un sistema de circulación de aire de alta calidad. Pero para que dicha comunicación funcione de manera eficiente y efectiva, es necesario calcular correctamente la longitud y el diámetro requeridos del conducto.
Para realizar un cálculo, debe estar familiarizado con los requisitos del sistema y utilizar uno de los métodos desarrollados para realizar cálculos.

Consecuencias de la mala ventilación.

Las consecuencias de una red de conductos analfabetos pueden incluir los siguientes factores:
- Falta de oxigeno en la habitación;
- Alto nivel de humedad;
- La aparición de hollín en las paredes de la cocina;
- Empañando ventanas en la habitación;
- La aparición de hongos en la superficie de las paredes.
Para construir un sistema de flujo de salida de masas de aire con sus propias manos, se pueden utilizar productos de dos tipos de secciones:
- Plaza - instalado en la construcción de un tipo forzado utilizando dispositivos especializados;

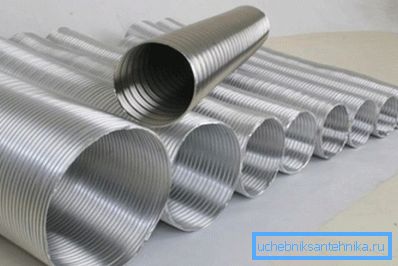

- Redondo - Se utilizan para montar sistemas simples y son los productos sellados más duraderos con un rendimiento aerodinámico excelente.
Cálculo de los principales parámetros.
Los principales parámetros de ventilación son el volumen de aire de suministro y el diámetro de las tuberías (consulte también el artículo Cableado en tuberías: tecnología de instalación para una máxima seguridad).
Volumen de entrada regulatorio
La determinación del volumen de suministro de aire se lleva a cabo de acuerdo con los requisitos de la documentación reglamentaria y el indicador de tipo de cambio.
Además, el volumen se determina según el tipo de habitación y su finalidad:
- Edificios residenciales - 20 cu. m / h (estancia temporal), 60 cu. m / h (permanencia permanente);
- Dependencias - 180 cu. m / h
Diámetro de los conductos de aire.

Para determinar los diámetros de los elementos del sistema con una afluencia natural sin instalar equipos para la circulación forzada de flujos, los cálculos se realizan en base a los siguientes indicadores:
- Sección de un orificio de ventilación;
- El área de la habitación.
Se obtienen cifras más precisas por cálculos complejos.
Características de determinar la longitud.

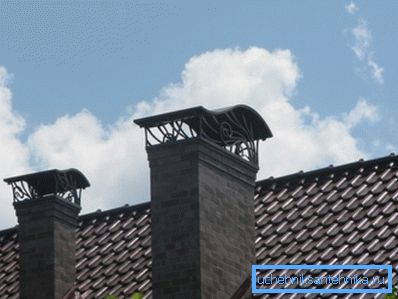

El parámetro más importante de dicha comunicación es la altura de la tubería de ventilación sobre el techo. Une los conductos de ventilación de toda la casa y sirve de salida de aire al medio ambiente.

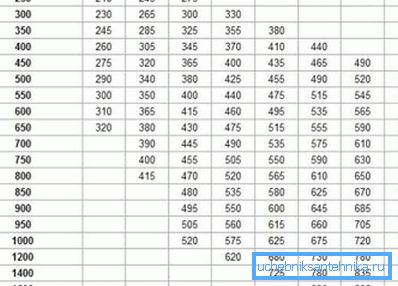

Tabla de calculos

La altura de la tubería de ventilación sobre el techo de acuerdo con el SNIP es directamente proporcional a su diámetro, y puede determinarse utilizando la tabla presentada.
Usando esta tabla es necesario considerar los siguientes puntos:

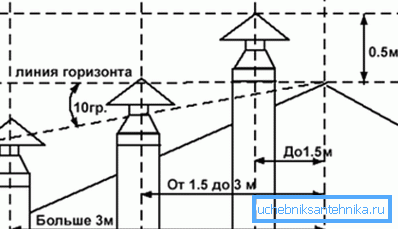

- La altura de la chimenea sobre el techo y la ventilación debe ser la misma si están ubicadas cerca una de la otra.. Esto es necesario para evitar la entrada de humo en la vivienda a través de los conductos de aire durante el período de calentamiento;
- La altura de la tubería sobre la cresta del techo debe sobrepasarla en 0,5 metros en caso de que se encuentre a una distancia de no más de 1,5 m.;
Presta atencion La misma regla se aplica si la salida está ubicada a una distancia de no más de 1.5 m del parapeto.
- La conclusión puede ser más baja que el nivel del patín, si se encuentra a una distancia de 1.5-3 m;

- Si la instalación se realiza en un techo plano, la altura mínima debe ser de 50 cm.
Consejo Al elegir tanto la tubería como la ubicación de su salida a la superficie del techo, es necesario proporcionar un nivel suficiente de resistencia al flujo de aire. El material debe soportar una carga de 40-60 kilogramos por metro cuadrado. En la superficie, tal carga es comparable a una tormenta de 10 puntos.

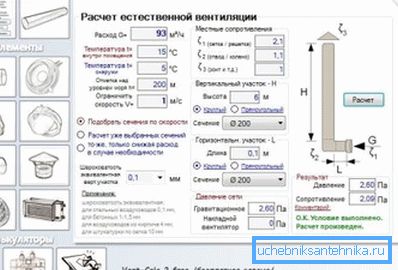

Aplicación de software

Todos los cálculos necesarios para la correcta organización de la ventilación en el hogar son bastante complejos y requieren mucho tiempo, por lo que se desarrollaron programas especializados que calcularán todo para usted.
Para comenzar, la instrucción requiere el cálculo del volumen óptimo de entrada, basado en el propósito de la sala. Después de eso, según los parámetros de la comunicación diseñada y las cifras recibidas, se calculan los parámetros del conducto de aire.
El software realiza todas las operaciones, basándose también en los siguientes parámetros:
- Índices de temperaturas medias interiores y exteriores;
- Parámetros geométricos;
- Índice de rugosidad dentro de la estructura, que depende del tipo de material;
- Resistencia al movimiento de masas de aire.
El resultado del programa será estimaciones precisas del diámetro del tubo del conducto que circulará el aire en la vivienda.
Consejo Al realizar cálculos, es necesario no perder de vista un parámetro como la resistencia a la circulación local. Dicha resistencia puede ser causada por la presencia de rejillas, rejillas, curvas y otros dispositivos en las rejillas de ventilación de la ventilación.
En conclusión

El cálculo correcto permitirá en cualquier vivienda crear un sistema de circulación de corrientes de aire que pueda mantener condiciones de vida cómodas y mantener el nivel de humedad requerido. El precio de dicho sistema será óptimo (consulte también el artículo Accesorios para tuberías: tipos y diseño).
Un video en este artículo abrirá aún más sutilezas y matices de la selección del diámetro y la altura de la salida de ventilación por encima del nivel del techo.
