¿cómo es el diagnóstico de video de aguas residuales?

Cualquier construcción es simplemente imposible sin los sistemas de comunicaciones que convierten una caja de concreto común en un edificio residencial o industrial lleno de energía. Estos incluyen plomería, suministro de electricidad, pozos de ventilación, así como alcantarillas, sin los cuales es difícil imaginar una estructura urbana normal. En este artículo hablaremos sobre esto último y descubriremos cómo y cuándo se realizan los diagnósticos de video de las aguas residuales.

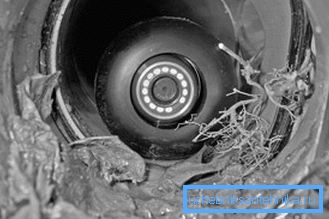

Inspección visual de tuberías de alcantarillado.

Que es

La teleinspección de tuberías de alcantarillado se denomina inspección de la superficie interna de depósitos, bloqueos, objetos extraños y otros posibles casos de emergencia. En este caso, sabrá exactamente dónde ocurrió el problema y su tipo.

El sistema puede operar a una profundidad de 10 m en tuberías OO 50-1200 mm. La inspección de video de aguas residuales es una forma rápida y precisa de diagnosticar servicios públicos, la capacidad de deshacerse de arena, limo y desechos pequeños con un costo mínimo.

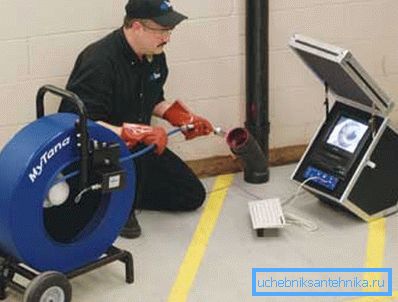

En la foto - métodos modernos de diagnóstico de redes de ingeniería.

Información general

La mayoría de nosotros entendemos que si el funcionamiento de las tuberías que descargan los desagües deteriora su trabajo, comenzará a representar una amenaza para la salud. En este sentido, deben limpiarse regularmente para cumplir con las normas sanitarias. De las muchas maneras de determinar la ubicación de los bloqueos hoy, consideraremos uno llamado diagnóstico de video de tuberías de alcantarillado.

Tales sistemas no difieren en originalidad entre sí, cada uno tiene:

  • Mini cámara con luz, que se baja al tubo;
  • empujando el cordón para ayudarlo a moverse;
  • un cable que conecta la cámara al monitor del operador.

Consejo: al elegir el equipo, preste atención a la luz de fondo de la cámara para que sea brillante y preferiblemente económica, especialmente cuando la alimentación proviene de la batería.

Los fabricantes están experimentando con un diseño que permite que la cámara permanezca constantemente en el centro de la tubería para que pueda transmitir la imagen más completa. Para esto, se pueden usar esferas de centrado especiales, que no permiten que se "arrastre" hacia la pared.

El cabezal de video le permite ver la cantidad de depósitos en las tuberías

Muchos cabezales de video están dispuestos de tal manera que hacen posible pasar secciones suaves de la tubería y superar giros en ángulo recto, y el diámetro de las tuberías de alcantarillado desempeña un papel importante. También hay dispositivos que permiten al operador saber exactamente dónde está la cabeza ahora.

Consejo: no realice este diagnóstico con sus propias manos, es mejor confiar el trabajo a especialistas.

Los monitores de información ofrecen a los operadores una imagen en color, pero la imagen en blanco y negro es más adecuada para el contraste pobre de este último. Por lo tanto, muchos tienen una función especial para cambiar de color a blanco y negro.

La calidad de imagen en el monitor está estrechamente relacionada con el modelo de inspección de video, del cual también depende el precio del equipo. La información obtenida de la cámara también se graba en medios extraíbles o en una tarjeta de memoria integrada para su posterior visualización.

También hay modelos que, además de grabar videos, pueden tomar fotografías de los lugares deseados. Los sistemas de inspección de video deben tener una clase de protección adecuada debido al trabajo en ambientes contaminados o húmedos.

Cuando se utiliza

La teleinspección de tuberías de alcantarillado se utiliza en los siguientes puntos:

Control de calidad Después de completar la construcción del sistema de alcantarillado, se requiere presentar evidencia de trabajo de alta calidad. Una simple visualización de las tuberías a la luz no lo dejará en claro, a diferencia de la inspección de video, lo que claramente mostrará que las tuberías:
  • sin desplazamiento horizontal o vertical;
  • Las juntas están ubicadas correctamente;
  • La integridad de la tubería no está rota.
Monitoreo de la condición Al modernizar o aprovechar los sistemas de suministro de agua existentes, es necesario saber con seguridad que se cumplen todas las condiciones técnicas requeridas para realizar tales acciones.
Detección de obstáculos La cámara permite identificar un bloqueo en el sistema de alcantarillado, así como detectar la razón por la que apareció:
  • objetos extraños
  • depósitos grasos;
  • Discrepancia o desplazamiento de las tuberías.
Conexión no autorizada Las encuestas de alcantarillado televisivo ayudan a eliminar sospechas, como el tapping ilegal. Tales acciones no autorizadas, la visualización ordinaria de tuberías a través del lumen no puede confirmar esto.
Equipos para tuberías de teleinspección.

Avanzado

  1. El uso de la inspección de video le permite restaurar el diseño de las comunicaciones internas, ubicadas debajo del piso o en la pared, si se perdieron.
  2. Los diagnósticos en video de las tuberías de alcantarillado permitirán comprender por qué comenzaron a aparecer facturas grandes para el flujo de refrigerante o agua, determinando dónde podría haber un defecto en la tubería.
  3. Además del sistema de alcantarillado, puede resolver el problema con la chimenea, que genera mala tracción, por lo que el humo no abandona el calentador tan rápido y descubre dónde se ha formado la obstrucción. Además, el cabezal de video será de gran ayuda para determinar la superposición del canal de ventilación.

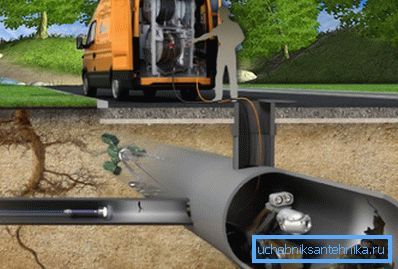

La robótica al servicio del hombre.

Métodos de inspección de video

La teleinspección de aguas residuales se realiza mediante dos tipos de sistemas:

  1. Empujado a través - Proporcionar una oportunidad para inspeccionar tuberías de pequeños diámetros.

El kit del sistema consta de:

  • panel de control;
  • Barra de vidrio, moviendo una cámara en miniatura y transmitiendo la imagen en la pantalla del monitor.
  1. Complejos robóticos, Tubo de inspección de cualquier tamaño exterior e interior. En este caso, la cámara se instala en una plataforma autopropulsada y el control se realiza mediante un control remoto especial.

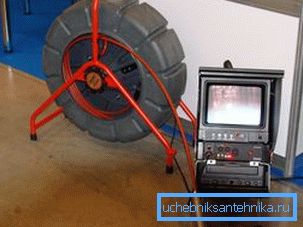

Teleinspección con grabación.

Conclusión

Del artículo quedó claro que el uso de diagnósticos de video de redes de alcantarillado hace posible, de manera rápida, precisa y con una pérdida mínima de tiempo, encontrar problemas y entender por qué sucedió. Además, la oportunidad de responder a tiempo ante una posible violación de la tubería, si periódicamente organiza su inspección con una cámara de televisión.

El video en este artículo lo ayudará a encontrar información adicional sobre este tema.
