Cómo es el cálculo de aguas residuales: puntos técnicos en
El cálculo del sistema de alcantarillado le permite evitar bloqueos frecuentes de alcantarillado doméstico, reparaciones del sistema, desbordamiento de aguas residuales y otras situaciones desagradables. La forma más fácil de calcular el sistema de acuerdo con las normas de SNiP, para no ahondar en fórmulas matemáticas complejas.
En este artículo examinaremos en detalle cómo se realizan los cálculos de aguas residuales para una serie de parámetros.

Tipos de cálculos de alcantarillado.
El término "cálculo de la red de alcantarillado" generalmente incluye:
- Cálculo de la pendiente de las aguas residuales al tanque séptico, pozo de agua o alcantarillado central;
- Distancias de los elementos de alcantarillado a objetos significativos (se refiere al sistema externo);
- Cálculo hidráulico;
- Determinación de la cantidad de materiales.
A continuación, eche un vistazo más de cerca a todos estos puntos.

Ángulo de inclinación

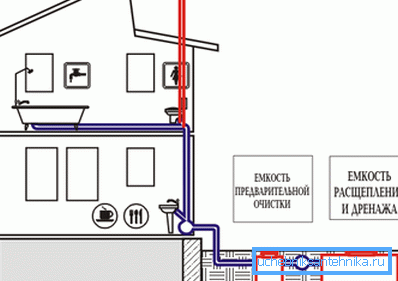

Sistemas internos
El ángulo de la tubería es necesario para garantizar un caudal de aproximadamente 70 centímetros por segundo. Esta es la llamada velocidad de autolimpieza, a la que hay menos probabilidades de que el sistema se obstruya.
Existen bastantes métodos para determinar el ángulo mínimo de inclinación de una tubería de alcantarillado. Sin embargo, no tiene sentido realizar nuevos cálculos, ya que los resultados se conocen de antemano.

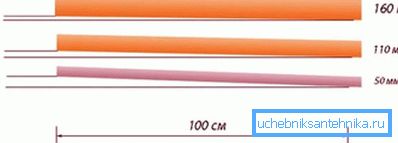

Lo principal que debe saber es que el ángulo depende del diámetro de los tubos:
- Si el diámetro del tubo es de 40-50 mm, la pendiente debe ser de al menos 3 cm por metro.
- Si el diámetro es de 85-100 mm, la pendiente debe ser de al menos 2 cm por metro.
Hay que decir que muchos dueños de casas están seguros de que cuanto mayor sea la pendiente, mejor funcionará el sistema de alcantarillado. Sin embargo, esta opinión no es cierta.
La pendiente máxima no debe ser superior a 15 cm por metro. El hecho es que los drenajes que pasan a través de la tubería son heterogéneos. Con una gran pendiente, se produce la separación de la suspensión en sustancias líquidas y sólidas, lo que resulta en una sustancia sólida depositada en las paredes de la tubería.
Las excepciones son las áreas con una longitud de hasta un metro y medio, que están adyacentes directamente a los accesorios de plomería. El ángulo de inclinación puede ser ilimitado.

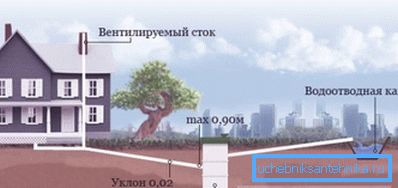

Sistemas exteriores
Al instalar tuberías de alcantarillado externo, debe cumplir con los siguientes requisitos:
- Para tuberías con un diámetro interno de 150 mm, la pendiente debe ser de al menos 0,8 cm por metro;
- Para tuberías con un diámetro de 200 mm, no menos de 0,7 cm por metro.

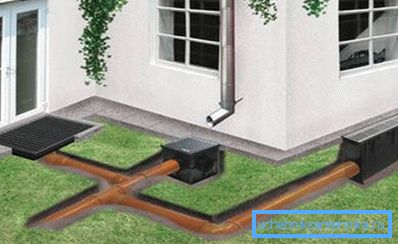

Alcantarilla pluvial
Hay que decir que el cálculo de aguas residuales de tormenta a menudo requiere la determinación del ángulo de inclinación no solo para la tubería, sino también para zanjas de drenaje. Su pendiente mínima depende del diámetro y el tipo de cubierta de zanja, sin embargo, no es inferior al 3%, pero las zanjas con una pendiente de 5-7% se realizan con mayor frecuencia. En cuanto a la tubería, la pendiente mínima debe ser la misma que para las alcantarillas externas anteriores.

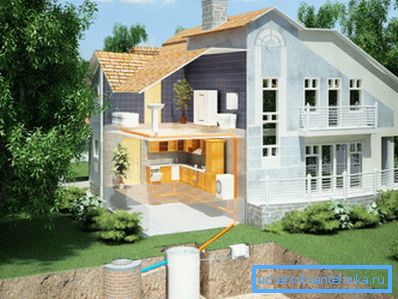

Distancia a objetos significativos.
La determinación de la distancia del sistema de alcantarillado externo se lleva a cabo teniendo en cuenta el hecho de que el sistema no debe violar el medio ambiente, incluso en caso de accidente. Por lo tanto, de acuerdo con los estándares existentes establecidos por SES y SNiP, la distancia mínima a los objetos significativos debe ser la siguiente:
El objeto | Distancia |
Distancia del pozo del tanque o fosa séptica a un edificio residencial | 5 m |
Estanque | 30 m |
Bien o pozos | 20 m |
De arboles | 3 m |
Límites del sitio y carreteras | 20 m |
Riachuelo o río | 20 m |
El cumplimiento de estas normas es supervisado por los empleados de las estaciones sanitarias y epidemiológicas y las autoridades locales. Para su fracaso se basa una pena con la transferencia obligatoria de aguas residuales.

Presta atencion La profundidad del tanque séptico no está regulada, por lo que debe enfocarse en la tubería, que se aproxima al cuerpo bajo cierta inclinación. En cuanto a la profundidad de la congelación, no importa, ya que dentro de la estructura, la temperatura positiva siempre permanece como resultado de la descomposición de la materia orgánica.
Hidraulico
El cálculo hidráulico de las redes de alcantarillado requiere la definición de las siguientes incógnitas:
- El diámetro de la tubería;
- El grado de plenitud del sistema (h / d).
Se debe tener en cuenta que la definición de pendiente también se aplica a los cálculos hidráulicos; sin embargo, como ya se mencionó anteriormente, los valores conocidos dados anteriormente generalmente se utilizan.
Grado de plenitud
El trabajo de la red de alcantarillado doméstico en una casa o apartamento privado proporciona un llenado incompleto de tuberías. En esencia, esta es una cierta reserva de capacidad del sistema, que es necesaria para garantizar la ventilación en el sistema, la posibilidad de saltear todo tipo de elementos grandes, etc.
Dependiendo del diámetro de la tubería, se establecen los siguientes valores óptimos de llenado:
Diámetro | Ocupación máxima |
150-250 mm | 0.6 |
300-400 mm | 0.7 |
450-900 mm | 0.75 |

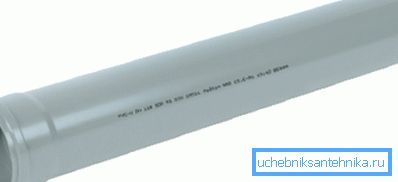

Diámetros de tubería
Realizar cálculos matemáticos del diámetro requerido de las tuberías tampoco tiene sentido, ya que hay valores óptimos generalmente aceptados:
Propósito | Diámetro |
Para drenar el inodoro | 100-110 mm |
Tuberías para eliminación de desagües del baño y cocina. | 50 mm |
Riser | 110 mm |
Presta atencion Al instalar la red de alcantarillado, si es posible, la tubería debe ser lo más uniforme posible. Es necesario evitar cualquier diferencia de nivel. El caudal debe ser constante, lo que garantizará las mejores propiedades operativas del sistema.
De este modo, las tablas para el cálculo hidráulico de redes de alcantarillado permiten que incluso los maestros sin experiencia realicen correctamente su proyecto, según la instalación de la tubería.

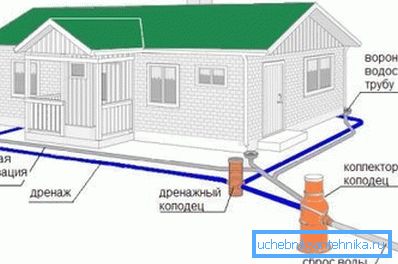

Sistema de tormenta
Con el cálculo hidráulico del sistema de aguas pluviales, la situación es algo más complicada, ya que en este caso es necesario usar la fórmula - V = q20xSxD, donde:
- V - la tasa más alta de consumo de agua durante el drenaje.
- S es el área de la superficie.
- q20 - la mayor intensidad de precipitación. Este indicador se puede encontrar en el libro de referencia SNiP (depende de la ubicación).
- D es el coeficiente de absorción de humedad por el material base.
El coeficiente de absorción de humedad se puede encontrar en la siguiente tabla:
Material | Coeficiente de absorción D |
Piedra triturada con betún | 0.6 |
Escombros | 0.4 |
Cemento cemento | 0.85 |
Hormigón asfáltico | 0.95 |
Techado | 1 |
Ahora considere un ejemplo del cálculo de alcantarillas pluviales. Supongamos que hay una parcela de 1500 m2, de los cuales 300 m2 están cubiertos con macizos de flores y césped. En consecuencia, el césped absorberá la precipitación, por lo que es necesario determinar cuánta agua se suministrará a 1200 m2.
Por ejemplo, la mayor intensidad de precipitación es de 25 litros por metro cuadrado por hora.
En este caso, el cálculo se realiza de la siguiente manera:
- En una parcela de 1200 metros cuadrados por hora, cae un máximo de 30,000 l o 30 m3 de lluvia. Esta es la cantidad de agua que debe ser desviada.
- Ahora es necesario determinar el diámetro de la tubería que hará frente a esta cantidad de precipitación.. Un tubo con un diámetro de 110 mm, tendido con pendientes de 1 cm por metro, puede transportar 6.19 litros por segundo, lo que equivale a 2220 litros por hora. En nuestro caso, esto es demasiado pequeño, por lo que la mejor opción sería una tubería con un diámetro de 160 mm.
- De la tabla anterior se deduce que una tubería de este tipo puede tenderse con una pendiente de al menos 0,8 cm por metro.
Para un cálculo más preciso, puede multiplicar el volumen de agua entrante por el coeficiente de absorción de humedad; sin embargo, para que la capacidad de carga tenga un pequeño margen, no puede hacer esto. Después de completar los cálculos, debe proceder con la instalación del propio sistema.

Contando materiales
Después de calcular todos los aspectos técnicos de las aguas residuales, puede averiguar cuántos tubos y otros materiales se necesitarán para su instalación. También le permitirá saber cuál es el precio del proyecto.
Es muy sencillo realizar un cálculo de este tipo: es necesario dibujar un plano de una casa o una parcela en una escala y luego aplicarle todos los elementos del sistema de alcantarillado. Después de eso, no será difícil calcular la longitud total de la tubería. Aquí, tal vez, toda la instrucción sobre el cálculo de aguas residuales.
Conclusión
Calcule las aguas residuales domésticas bajo la fuerza de cada maestro de casa. Para ello, utilice los datos de las tablas y referencias técnicas anteriores. El resultado de estos cálculos será un funcionamiento confiable y duradero del sistema de alcantarillado. Desde el video en este artículo, puede obtener más información sobre este tema.
