Cómo determinar el tamaño de la tubería en pulgadas:

26-02-2018
Diferente

El tema de este artículo es el tamaño de las tuberías en pulgadas y milímetros. Debemos familiarizarnos con el concepto de paso condicional y aprender a correlacionar sus valores en diferentes valores de medición entre ellos. Así que vamos a empezar.

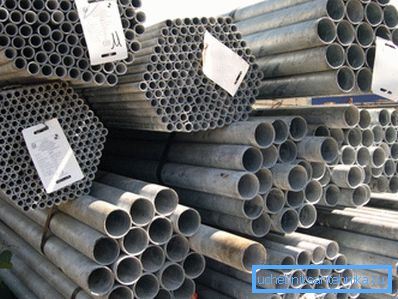

Varios tamaños de tubo de acero laminado en stock.

Conoce: VGP

Los productos que tenemos que explorar, se utilizan en la instalación de tuberías de agua y gas. Cualquiera que haya vivido en una casa construida por los soviéticos está familiarizado con ellos: hasta hace muy poco, solo se usaba una tubería de acero para la plomería.

Por cierto: de acuerdo con las normas actuales, el gas dentro de la casa y ahora solo se puede colocar con acero. A pesar de la disminución de la popularidad del material tradicional en la construcción de tuberías de agua, no abandona completamente sus posiciones.

Estándar

Los requisitos técnicos para la producción de tuberías VGP se encuentran en el número GOST número 3262-75.

Vamos a destacar los puntos clave del documento:

  • Todos los productos fabricados de acuerdo con este documento reglamentario son electrosoldados, es decir, se obtienen enrollando un tocho plano en el molino y hirviendo la costura longitudinal..
  • La longitud de los segmentos rectos - de 4 a 12 metros.. La longitud puede ser no medida, dimensional y multidimensional; En este último caso, se realiza un stock de 5 mm para cada corte.
  • En el marco de la norma, no solo se producen productos de acero negro, sino también productos con un revestimiento anticorrosivo de zinc..

Un punto importante: cuando se ensambla un sistema de plomería o calefacción hecho de galvanizado, solo se usan conexiones de tornillo. La instrucción está relacionada con el hecho de que el zinc se quema en las soldaduras. Como resultado, al usar soldadura, de hecho, obtenemos una tubería desprotegida contra la corrosión, cuyo precio del medidor es una vez y media mayor que el del acero negro.

Casa de construcción estalinista. Los puntales de calentamiento galvanizados se ensamblan en hilos y, a pesar de su considerable antigüedad, están en excelentes condiciones.
  • Los extremos se cortan en ángulo recto al eje longitudinal.. Las rebabas no deben superar los 0,5 mm.

¿Cuáles son las tolerancias máximas?

Pase condicional Desviación máxima permisible del diámetro exterior.
Precisión de fabricación normal Mayor precisión de fabricación
40 o menos +0.4; -0.5 mm +0.4; -0,4 mm
Mas de 40 +0.8; -1% +0.8; -0,8%

Para ¿Qué es este concepto - paso condicional? Obviamente, esto no es lo mismo que el diámetro exterior, ya que este último tiene algunas tolerancias para un paso condicional fijo.

Surtido

Este simple pensamiento nos lleva a la búsqueda de la definición de un control remoto, o paso condicional, y al mismo tiempo a una gama de productos para la instalación de tuberías de agua y gas.

Por lo tanto, el parámetro principal, que se registra en la tabla del surtido - paso condicional, o diámetro nominal, tradicionalmente abreviado como DU. Este parámetro corresponde aproximadamente al diámetro interno de la tubería e indica su compatibilidad con un cierto tamaño de accesorios para tuberías y válvulas.

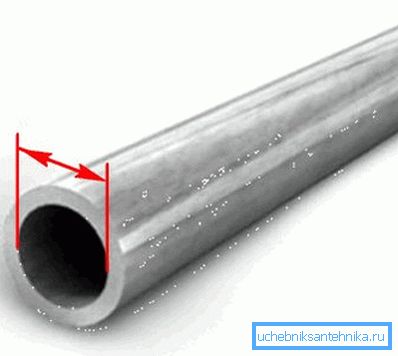

El paso condicional suele estar cerca del diámetro interior, pero no necesariamente igual a él.

¿No está claro? Usemos los ejemplos.

Pase condicional Diámetro exterior Espesor de la pared del tubo
Pulmones Común Amplificado
6 10.2 1.8 2.0 2.5
8 13.5 2.0 2.2 2.8
10 17.0 2.0 2.2 2.8
15 21.3 2.5 2.8 3.2
20 26,8 2.5 2.8 3.2
25 33.6 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48.0 3.0 3.5 4.0
50 60.0 3.0 3.5 4.5
65 75.5 3.2 4.0 4.5
80 88.5 3.5 4.0 4.5
90 101.3 3.5 4.0 4.5
100 114.0 4.0 4.5 5.0
125 140.0 4.0 4.5 5.5
150 165.0 4.0 4.5 5.5

Por ejemplo, una tubería DN 32 (el paso condicional se indica sin nombrar cantidades, aunque los milímetros están implícitos al evaluarla) tiene un diámetro exterior de 42.3. Dependiendo de la versión, el diámetro interno puede ser igual a 42.3-2.8x2 = 36.7; 42.3-3.2x2 = 35.9 y 42.3-4.0x2 = 34.3.

A pesar de la dispersión de las secciones internas, todos estos productos son compatibles con la válvula DN 32. Cada una de ellas puede cortarse en una rosca de tubería de un tamaño apropiado que se ajuste perfectamente a la rosca interna de la válvula y, después del enrollamiento, asegurará la estanqueidad de la conexión.

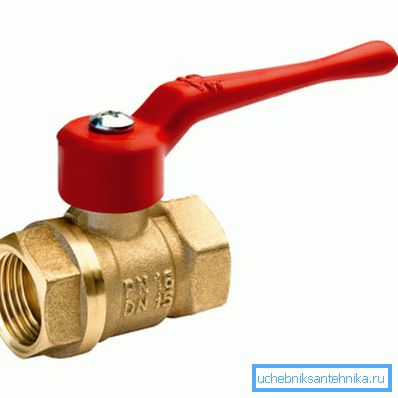

En válvulas, se indica su diámetro nominal. El marcado tiene la forma de un control remoto o (para productos importados) DN.

Hilos de tuberia

La pesadilla aún no ha terminado, querido lector.

Las roscas de tubería se miden tradicionalmente no en milímetros, sino en pulgadas británicas. La razón es que el estándar relevante (NPS, Tamaño de tubería nominal) es de origen norteamericano.

Referencia: la pulgada británica es de 2.54 cm. Por lo tanto, en teoría, las dimensiones de las tuberías en pulgadas y centímetros deben relacionarse como 1: 2.54.

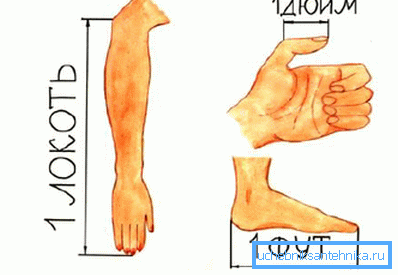

Al igual que otras medidas de longitud británicas, la pulgada es, por así decirlo, de origen anatómico.

Echa un vistazo a nuestros estudios teóricos. Afortunadamente, no hay necesidad de ir muy lejos: una tabla de tamaños de tubería en pulgadas y milímetros está contenida en el texto del mismo NPS. Ofrecemos los valores más populares utilizados en la construcción de comunicaciones dentro de edificios privados y de apartamentos.

Rosca de tubo pulgadas Pase condicional
1/2 15
3/4 20
1 25
1 1/4 32
1 1/2 40
2 50
2 1/2 65
3 80
3 1/2 90

Ahora compare el tamaño estándar de la tubería en pulgadas y mm.

  • Las dimensiones del tubo de media pulgada deben ser 25.4 / 2 = 12.7 mm. Según la tabla, corresponde a DU 15. A continuación, peor: las dimensiones reales de la tubería son 1: 2 pulgadas (diámetro exterior según GOST 3262-75) y son en total 21.3.
  • Las dimensiones de la tubería de 1 pulgada no son 25.4, sino DN 25 (diámetro exterior 33.6).
  • Otro tamaño - un tubo de 2 pulgadas (2 x 25.4 = 50.8) - corresponde a DN 50 con un diámetro exterior de 60.

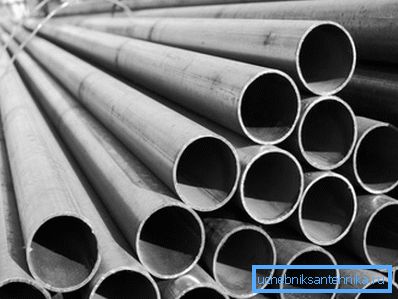

En la foto - galvanizado DU 50. Como regla general, se utilizan en la instalación de agua embotellada.

Conclusión

Está bastante claro. Los tamaños de tubería en pulgadas y mm están correlacionados no linealmente, sin proporción constante. Por desgracia, la tabla de su relación solo puede ser recordada. Como de costumbre, el video en este artículo complacerá al lector con información temática adicional. ¡Éxitos!
