Cómo aumentar la producción de calor de la tubería de

Hoy el tema del ahorro de energía es muy agudo. Esto se aplica a prácticamente todos los usuarios. Por lo tanto, al diseñar sistemas de calefacción en construcciones privadas por su cuenta, los dueños entusiastas piensan de inmediato en los sistemas de calefacción y su eficiencia.

Es más difícil para quienes explotan los sistemas de calefacción creados anteriormente, ya que se están pidiendo aumentar la proporción de la transferencia de calor en los objetos confeccionados.

Maneras de aumentar la transferencia de calor

Comencemos el artículo directamente con cómo aumentar la producción de calor de una tubería en una casa de campo (lea también el artículo Tubos de cobre quemados: considere las herramientas y los métodos disponibles).

En este momento, hay varias formas de aumentar la salida de calor del ya creado y utilizado, pero sin cumplir con sus expectativas de sistema de calefacción:

• Instalacion de convectores. Esta construcción de un tubo con placas de metal ensartadas está hecha a mano o en fábrica.
• El color de la tubería principal en negro u otro color oscuro.. Este método, por toda su simplicidad, es bastante efectivo. Además, el esquema de color puede encajar orgánicamente en el diseño interior moderno, a diferencia del pasado reciente, cuando se consideró una medida necesaria.

Nota La pintura es solo un método adicional, que es relevante en casos raros, ya que la eficiencia es demasiado baja para "admirar" las rayas negras.

• Instalación en el sistema de calefacción de los registros.. El registro consta de varios tubos de gran diámetro interconectados y con extremos soldados. Estos diseños incluyen toalleros calentados en forma de bobina con varios bucles.

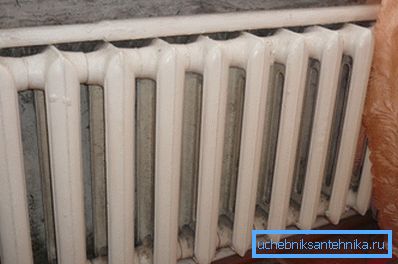

• Reorganización de radiadores con la adición de secciones.. Esta opción es la más cara, pero en términos de eficiencia es más alta que las otras.

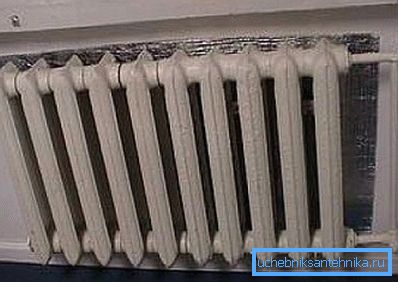

Recomendado No olvide que la instalación de materiales de aislamiento adicionales también le permite aumentar la transferencia de calor, lo que reduce la pérdida de calor generado. Sin embargo, solo es posible cuando se construye un edificio residencial desde los cimientos o cuando se desmonta la fachada.

Nueva construccion

El diseño del sistema de calefacción de un nuevo edificio debe realizarse teniendo en cuenta los principios del ahorro de energía. La base del proyecto es el cálculo de la transferencia de calor, es decir, la cantidad de calor liberado de la superficie de las tuberías y otros elementos del sistema de calefacción al medio ambiente.

Este cálculo es necesario para:

• Determine los parámetros óptimos del sistema de calefacción para crear una cierta temperatura en las instalaciones de su hogar.
• Decisiones sobre medidas de aislamiento térmico teniendo en cuenta las pérdidas de calor a través de las estructuras básicas de la estructura.

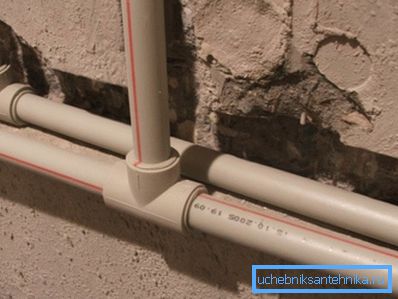

Anteriormente, las tuberías troncales de calefacción estaban hechas principalmente de productos de acero, pero hoy en día se utilizan materiales más prácticos y confiables. Por ejemplo, los productos de polipropileno tienen varias ventajas significativas: bajo peso y baja elasticidad, lo que aumenta la resistencia.

Cálculo de la transferencia de calor.

Antes de comenzar los trabajos de construcción, debe realizar los cálculos necesarios para maximizar los beneficios de los tubos de calefacción. Si no sabe qué fórmulas usar y cómo calcularlas correctamente, las siguientes instrucciones lo ayudarán.

El cálculo independiente de la superficie de transferencia de calor de la tubería se realiza de acuerdo con la fórmula Q = K x F x? T, donde:

• Q - la transferencia de calor requerida, Kcal / h.
• K - coeficiente de transferencia de calor del agua en la tubería, Kcal / (m2 x h x ⁰C)
• F - Superficie calefaccionada, m2.
• ?t es la presión térmica, ⁰C.

El coeficiente de conductividad térmica (K), a su vez, se calcula utilizando fórmulas complejas, por lo que utilizamos un valor prefabricado de fuentes técnicas: de 8 a 12.5 Kcal / (m2 x h x ⁰C) Para tubos de acero.

El área de superficie de la tubería se calcula a partir de la fórmula geométrica familiar para todos a partir del currículo escolar para determinar el área de superficie lateral del cilindro F = P x d x l, donde

• P = 3.14 es la constante matemática.
• d - diámetro especificado en metros.
• l es la longitud del tubo, también en contadores en m.

Para calcular la presión térmica hay una fórmula? T = 0.5 x (t_n + t_{acerca de}) - t_{en el}, donde:

• t_n - Temperatura del refrigerante de entrada.
• t_{acerca de} - Temperatura del portador de calor en la salida.
• t_{en el} - temperatura ambiente.

La transferencia de calor teórica de la tubería de acero se calcula teniendo en cuenta los valores establecidos convencionalmente de la temperatura del refrigerante en la entrada-salida y la sala de acuerdo con los SNiP, que son:

  Para su información! Para un cálculo más preciso y fácil de los indicadores requeridos, se utilizan documentos especiales, como, por ejemplo, una mesa de transferencia de calor de tubo de acero de 1 m. Tenga en cuenta que solo es adecuado para productos de acero.

• t_n = 80 grados
• t_{acerca de} = 70 grados
• t_{en el} = 20 grados

Como resultado de cálculos simples (0.5x (80 + 70) -20), obtenemos el valor de la presión térmica? T = 55 grados.

Ejemplo de cálculo

Realice un cálculo teórico de la transferencia de calor para la mayor parte del funcionamiento del sistema de calefacción de una tubería de acero con un diámetro de 25 mm y una longitud de un metro.

Atencion Para no confundirnos con las unidades de medida en el curso del cálculo, utilizamos un indicador: medidor.

• Primero, calculamos el área de nuestro segmento de tubería F = 3.14 x 0.025 x 1 = 0.0785 m2.

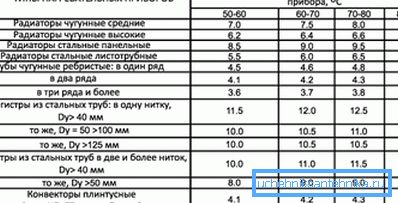

• A continuación, observamos la tabla de coeficientes de transferencia de calor para tubos de acero con un diámetro de 25 mm. Es (para tuberías con un diámetro de hasta 40 mm, dispuestas en una línea con un cabezal térmico teórico igual a 55 grados) K ​​= 11.5.
• Apliquemos la fórmula básica y obtengamos el valor de transferencia de calor Q = 11.5х0.0785х55 = 49.65 Kcal / h.

A primera vista, el cálculo es bastante simple, pero es en teoría.

Para crear un proyecto de un sistema de calefacción real, se necesitan cálculos cuidadosos teniendo en cuenta los parámetros de todos los elementos que forman el sistema, incluyendo:

• Aparatos de calefacción.
• Accesorios y válvulas.
• Líneas de bypass.
• Los tramos calentados de la carretera, etc.

Sugerencia Para diseñar un sistema de calefacción complejo para una casa grande, es mejor recurrir a la ayuda de ingenieros de calefacción profesionales. El precio de sus servicios es mucho menor que el costo de posibles pérdidas debido a errores en los cálculos.

Por analogía con el cálculo de los parámetros de una tubería de acero, se calcula la transferencia de calor de una tubería de cobre o cualquier otra, para ello hemos colocado en este artículo varios dibujos útiles e informativos.

La excelente transferencia de calor de la tubería de metal y plástico y otras ventajas la convierten en la opción más preferible a la hora de crear sistemas de calefacción modernos, incluidos los alternativos. Por lo tanto, si está empezando a construir una casa de campo, debería optar por este material moderno.

Conclusión

Como puede ver, de hecho, nada complicado está en el cálculo correcto y el aumento en la eficiencia del sistema de los sistemas negociados. Lo más importante que debe recordar es que, en algunos casos, la alta producción de calor de las tuberías de calefacción puede generar grandes costos anuales, por lo que tampoco debería involucrarse en este proceso (consulte también el artículo Necesidad de una tubería adicional: Cómo instalar un tubo).

En el video presentado en este artículo encontrará información adicional sobre este tema.
