Chimenea correcta - salida de tubería a través del techo

19-04-2018
Diferente

En las casas donde el horno está equipado, existe la necesidad de construir una chimenea, una estructura que sirva como sistema de escape. Muchos propietarios de casas de campo, tratando de seguir el componente estético, se olvidan de la funcionalidad y la eficiencia de la chimenea. En este artículo trataremos de señalar los puntos principales que le ayudarán a colocar correctamente la tubería a través del techo de su casa.

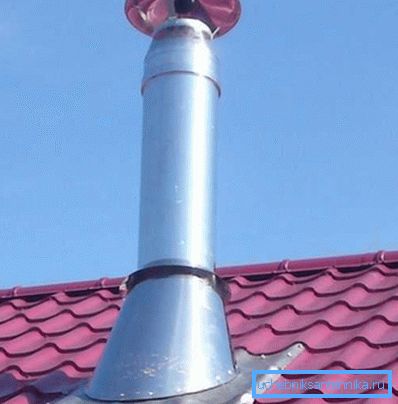

Las tuberías de metal están bien combinadas con materiales para techos tales como: tejas metálicas y cubiertas

Determinación de la elevación permisible.

Antes de quitar correctamente la tubería a través del techo, es necesario determinar la altura óptima para ello:

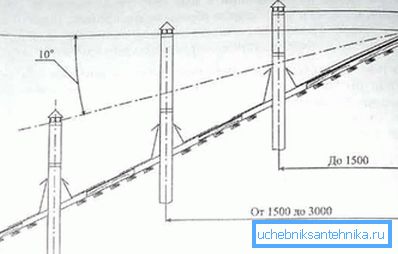

Diseño útil para la elevación adecuada de la tubería
  • Una elevación de más de un metro afecta negativamente la percepción externa de dicha estructura, lo que se debe en gran medida a la necesidad de instalar un anclaje adicional.
  • La chimenea, ubicada debajo del nivel de la cresta, no tiene suficiente inclinación, que depende directamente de la altura del conducto de ventilación. Esto se debe al hecho de que la presión atmosférica en el área de la cámara de combustión excede la presión de la columna de aire sobre el techo.

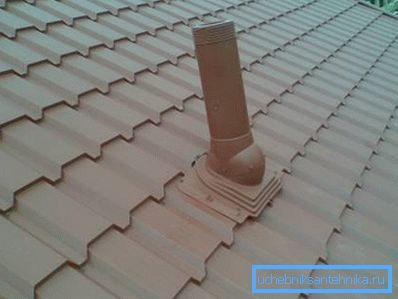

La foto muestra una chimenea instalada incorrectamente.

Es decir, de la regla anterior se desprende que cuanto más alta sea la tubería, mejor será el tiro. Pero como la primera opción (alta ubicación de la chimenea) no es adecuada por razones estéticas, la conclusión sugiere que la elevación óptima sobre la cresta no debe exceder de medio metro.

Nota Es mejor montar el tubo lo más cerca posible de la cresta, por lo tanto, es suficiente levantarlo 14-20 cm para lograr el mejor resultado. No se recomienda sacar una conclusión directamente en medio de la cresta, ya que esto complica el trabajo de instalación.

Flujo de trabajo - tecnología en fases

Probablemente se esté preguntando si es posible equipar la ventilación de alta calidad y confiable (chimenea) con sus propias manos y al mismo tiempo ahorrar no solo dinero sino también tiempo: nuestra respuesta es positiva. En las secciones a continuación, se describirán instrucciones detalladas para confirmar que este proceso es posible para el autodominio.

Etapa uno - preparatoria

Inicialmente, debe preparar todo lo que necesita para el trabajo futuro:

  • Compre tubería si no está disponible y material ignífugo.
  • Materiales de fijación.
  • Herramienta:
  • Nivel de construcción.
  • Máquina de soldadura - en el caso de que la tubería tenga que atracar.
  • Destornillador
  • Martillo
  • Rompecabezas y amoladora.
  • Viga de madera.
  • Material de acabado.
  • Proyecto de chimenea, donde se indica la ubicación exacta de la futura salida de ventilación.
  • Para su información! El dibujo no tiene que ser profesional, lo principal es indicar en él todos los puntos principales: el diámetro y la altura de la chimenea, las comunicaciones que deben evitarse, etc.

    Etapa dos - preparación del techo

    Ahora pasamos al proceso, donde ya tenemos que hacer nuestras propias manos:

    • Para empezar, en el techo medimos la distancia desde cualquier viga de armadura, que es de medio metro más el diámetro del tubo de ventilación.
    • Estamos construyendo otra viga en el lugar indicado para aumentar la estabilidad del techo.
    • Usando una plomada estándar desde el centro de la distancia medida, medimos un punto en el piso del ático o ático.
    • Alrededor de este punto, fijamos la barra vertical y horizontal para que haya una distancia igual desde cada borde al tubo (su centro es un punto medido) desde cada borde.

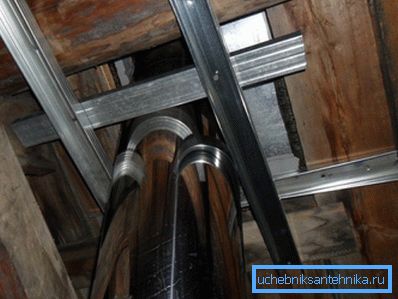

    En lugar de una barra, puedes usar un perfil metálico.
    • Perforamos a través de un agujero en el lugar indicado para que se forme un agujero en el techo del primer piso. De acuerdo con el plan, debe estar exactamente por encima de la estufa o a medio metro de este lugar.

    Nota Es mejor llevar el tubo de ventilación al techo verticalmente, ya que esto le permite soportar el bombeo efectivo de monóxido de carbono desde la habitación.

    Como resultado, deberíamos tener una caja reforzada dentro de la cual se colocará la chimenea. Al mismo tiempo, debe montarse solo en la habitación del ático-mansarda, en una sala de estar es suficiente para elevar la tubería con materiales de acabado.

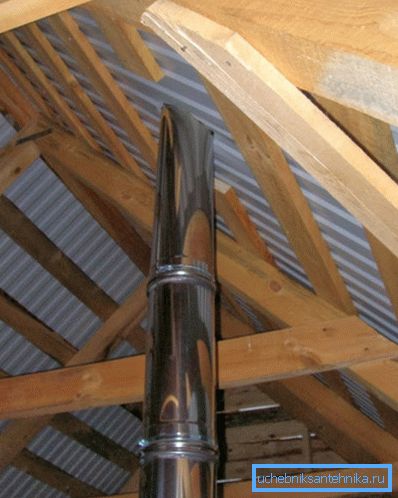

    Es posible rechazar una caja si para obtener una carcasa en un tubo de galvanización

    La caja es necesaria para el funcionamiento seguro del sistema de ventilación, que a menudo se calienta a temperaturas críticas: protección tanto para la vivienda como para los materiales combustibles.

    Etapa Tres - Agujero Pasante

    Pasamos ahora a la preparación de un lugar específico para el paso del tubo de ventilación en el techo del primer piso / piso del ático:

    • En ese caso, si la superposición está hecha de madera, puede cortar un círculo del diámetro requerido usando una motosierra. Le recordamos que es necesario agregar 15-20 sms de cada lado al diámetro de la tubería.
    • Si tiene que trabajar con una losa de concreto, esto le ayudará a un taladro largo y un perforador, una herramienta que taladra muchos agujeros en un círculo. Una pieza muy debilitada de losa es eliminada por un martillo.

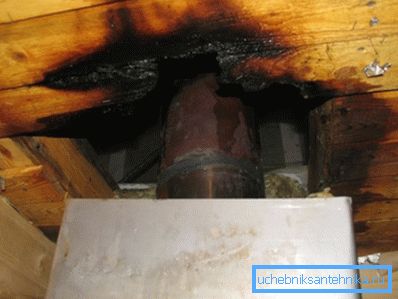

    Son los pisos de madera los que necesitan prestar más atención, por ejemplo, una chimenea en un baño, la sección más peligrosa.

    Nos dirigimos a la apertura del techo. La mejor opción es cuando el material del techo aún no está colocado, pero esto es posible solo si la casa está en construcción.

    Nos ocuparemos de la instalación de la chimenea después de la puesta en servicio del objeto:

    • Antes de sacar el tubo del cartón corrugado a través del techo, cortamos el material de manera que pueda doblarse y dejarse en esta posición durante algún tiempo.
    • Si aún tiene que enfrentar la baldosa, entonces queda por producir solo un desmantelamiento parcial en el lugar donde la tubería saldrá según el plan (con un pequeño margen).
    • Ahora que tenemos un orificio pasante, podemos insertar el tubo de ventilación en el "orificio" del techo.
    • La reparación de la chimenea en sí se lleva a cabo mediante la instalación de abrazaderas plegables, que a su vez se adjuntan a la caja de protección que hemos erigido.
    • Agujero en el techo, desde el ático, cerrado con una lámina de asbesto, que no se calienta.
    • Ahora, utilizando una película de vapor, fíjela a las paredes de la caja de tuberías con clips para muebles.

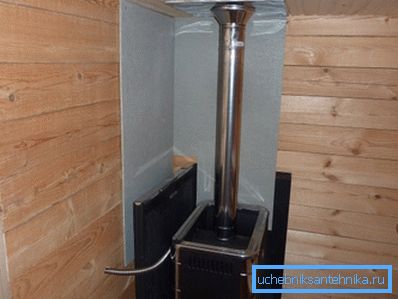

    El lugar donde se ubica la estufa y está conectado a la chimenea también debe asegurarse con materiales ignífugos.
    • Conectamos el extremo libre de la tubería con el horno, es mejor usar una máquina de soldadura para esto, este método garantiza la estanqueidad de la conexión. Puede utilizar la abrazadera de conexión, pero todo depende de la forma ideal de los productos: si no hay defectos, la tensión será decente. (Ver también el artículo Abrazaderas metálicas: características.)

    Presta atencion Otro elemento necesario para una conexión de calidad es una carcasa que se coloca sobre la unión de la tubería y el horno. También debe instalarse en el extremo opuesto de la tubería que se eleva por encima del techo.

    Características de instalación

    En esta sección, señalaremos algunos aspectos importantes del flujo de trabajo, que los constructores novatos a menudo olvidan:

    • No se recomienda utilizar tuberías de bu con daños menores.. Muchos expertos pueden argumentar que no hay nada terrible en las grietas menores, pero usted no debe creerlo. Dicho producto durará un par de años, pero luego pueden surgir dificultades y se requerirán reparaciones. Por lo tanto, es mejor sobrecargar el conjunto y la tubería nueva, en lugar de un desmontaje costoso cada dos o tres años.
    • Violando la integridad del techo, prepárese para el hecho de que en el primer frío se muestra una hermeticidad de conexión de baja calidad. Para evitar este problema, use todos los materiales de aislamiento térmico y selladores disponibles.

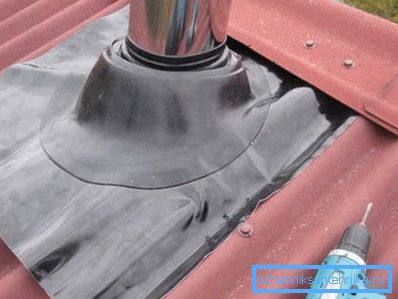

    Hojas de asbesto están montadas en el interior del techo
    • Recomendamos cubrir el extremo del tubo, que se eleva sobre la cresta del techo con un "paraguas" que evita que la precipitación entre en la chimenea..

    Conclusión

    Ahora ya sabe cómo organizar personalmente el sistema de ventilación en la casa terminada, que eliminará los residuos que se queman en la calle. Y, como puede ver, no hay nada difícil en esto, todos los materiales y herramientas son fáciles de adquirir, y no pasará más de dos o tres días en el flujo de trabajo.

    En el video presentado en este artículo encontrará información adicional sobre este tema.
