Cableado de tuberías: tecnología de instalación para una
Los expertos recomiendan instalar el cableado eléctrico en las tuberías, tanto en casas de madera como en edificios, en la construcción o decoración de materiales inflamables.
Sin embargo, esta tecnología es aplicable cuando se reparan edificios de ladrillos y concreto, porque su estudio será útil para los maestros en cualquier caso.

Características de la técnica.
Las ventajas de la instalación en tuberías.
Como señalamos en la introducción, el cableado eléctrico en las tuberías se coloca cuando es necesario para proteger las estructuras de un posible encendido.
Sin embargo, esta situación está lejos de ser la única, porque esta solución tiene otras ventajas:
- En primer lugar, la carcasa tubular (incluso el plástico más simple, sin mencionar el acero o el cobre) protege bien los conductores de daños mecánicos.. Esto se aplica tanto a los cables tendidos en el espesor de la pared como a los cables debajo del piso, el techo y detrás de las particiones falsas.
Presta atencion Muy a menudo, los cables se colocan en tuberías fuera de la casa, que por una razón u otra no se pueden quitar de la superficie debajo del suelo.
- En segundo lugar, el aislamiento del conductor en la tubería no experimenta cargas operacionales y no está expuesto a factores externos agresivos, principalmente humedad.. Sí, y de las ratas, que a menudo "organizan" los cierres, esta instalación protege bien.

- Finalmente, el uso de canales tubulares huecos facilita el desmontaje y reemplazo de los conductores dañados.. No tiene que quitar el acabado y abrir el grosor de la pared: simplemente abra la caja de conexiones más cercana.
Naturalmente, todas estas ventajas pueden realizarse solo con la condición de una selección adecuada de tuberías y una instalación de alta calidad de todo el sistema.
Selección de materiales
Para colocar cables ocultos dentro de los canales tubulares se puede utilizar una variedad de materiales. Cada uno de ellos tiene ventajas y desventajas, y hemos tratado de analizar los principales en la tabla a continuación:
Material de tubería | Pros | Contras |
Plástico (PVC, polietileno, polipropileno) |
|
|
Acero |
|
|
Cobre o latón |
|
|
Cabe señalar que toda la información anterior es válida principalmente para tuberías ordinarias.

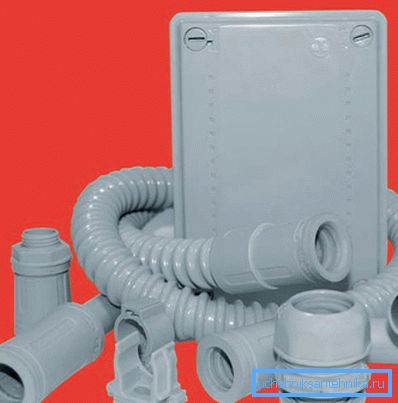

Al mismo tiempo, los modelos corrugados se usan activamente para juntas ocultas y semi ocultas en la actualidad:

- Para las variedades de plástico, la forma corrugada proporciona un aumento significativo en la resistencia mecánica. Esto se debe al cambio en la geometría de la sección transversal: los bordes de las piezas corrugadas actúan como refuerzos.

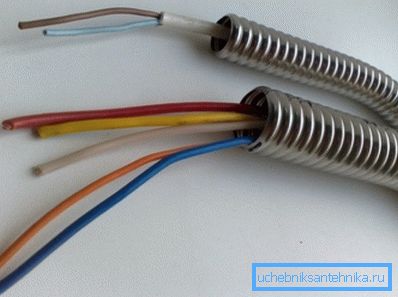

- El gomoforokanal de acero también tiene la ventaja sobre las tuberías sólidas: el uso de paredes de una forma especial le permite facilitar el diseño sin comprometer las características mecánicas al reducir el grosor del metal.
Presta atencion Además, estas carcasas se doblan fácilmente utilizando un conjunto mínimo de herramientas, lo que simplifica enormemente la instalación. Sí, y el costo de distribución disminuirá, ya que no tiene que comprar accesorios especiales para las curvas.
- La solución ideal en términos de confiabilidad, facilidad de construcción y ahorro de costos son las tuberías de acero corrugado en una funda protectora de plástico. Su uso hace posible montar el cableado en el menor tiempo posible, mientras que los cables que se encuentran dentro de los canales estarán protegidos de manera confiable contra daños y humedad.

Secuencia de tiras
Trabajo preparatorio
Por lo tanto, todos los materiales comprados, puede proceder a la instalación. Y aquí vale la pena empezar por elaborar un plan.

Para empezar, aplicamos las marcas en las paredes, que se colocarán.
Debe cumplir con una serie de reglas:
- Primero, cuantos menos giros contendrá la ruta, más fácil será reemplazar los conductores si es necesario.
- En segundo lugar, las áreas con dos o más dobleces no deben tener más de 5 metros, por las mismas razones.
- Ángulo máximo de rotación - 900. Si hace curvas más pronunciadas, cuando intente tirar, casi cualquier cable se atascará.
Sugerencia La flexión es solo de metal de paredes delgadas y cajas corrugadas. Es mejor conectar tuberías de acero de paredes gruesas y de plástico utilizando accesorios, teniendo cuidado de que no se formen rebabas en el interior, lo que puede dañar el aislamiento.

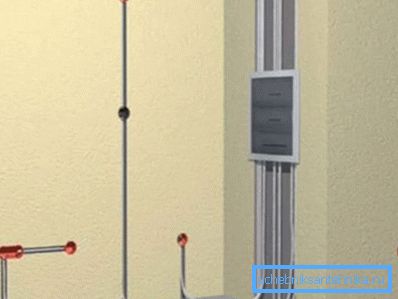

- Para que durante la reparación no tengamos que buscar cables cada vez que taladramos varios orificios en las paredes, es mejor colocar todas las secciones horizontales en el mismo nivel. O bien, es incluso más fácil hacerlo colocándolos en el grosor del piso.
- También es deseable disponer los canales de cable a una distancia de los tubos de calefacción, de lo contrario, el cableado en el tubo de cobre y los cables de acero de pared delgada o tubos de latón se calentarán.
Astillado de la pared
Después de dibujar las líneas principales en las superficies y observar las ubicaciones de instalación de los interruptores / enchufes, procedemos a trabajar.
En el caso de un edificio de madera, la mano de obra será pequeña (solo puede ocultar las carcasas debajo de la piel), pero en los muros de ladrillo o de hormigón tendrá que cortar las ranuras:
- Para empezar, hacemos recesos para la instalación de cajas de conexiones, enchufes e interruptores. Deben ser del tamaño suficiente para montar estas piezas al ras con la superficie de la pared.

Presta atencion La instrucción no permite ocultar las cubiertas de bloques de distribución debajo de yeso o revestimiento.
- Luego, utilizando un punzón con un cincel o un perseguidor de pared especial, formamos canales en las paredes para colocar tuberías.
- En la última etapa, perforamos agujeros a través de los cuales las comunicaciones pasarán de una habitación a otra.
Sugerencia Cuando trabaje con un perforador o perseguidor de pared, debe seguir las reglas de seguridad y protección laboral. Por lo tanto, la presencia de gafas de plástico y un respirador para la protección contra el polvo es obligatoria, y los auriculares con aislamiento de ruido no serán superfluos.

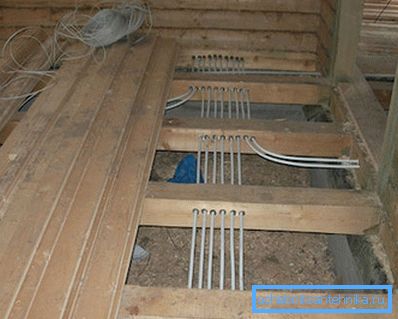

- Al colocar cables en el espesor del piso sobre troncos, proporcionamos ranuras en las estructuras de soporte, en las que luego se colocarán tuberías con conductores.
- Al elegir la ubicación de dichas ranuras, nos aseguramos de que los elementos no se vean afectados por una presión excesiva, es decir, Los colocamos debajo del nivel del piso por al menos 10-15 mm.

Instalacion de equipos
Después de eso, proceda a la instalación de todas las partes de nuestra fuente de alimentación:
- Primero instale cajas de conexiones. Es deseable usar metal, pero en algunos casos es suficiente y más barato de plástico, si solo su tamaño permite colocar dentro de todas las conexiones de los cables.
- De la misma manera, montamos podrozetniki y "gafas" de plástico para la instalación de interruptores.

Sugerencia En todos estos dispositivos, primero debe quitar la cubierta de los orificios especiales para el establecimiento de cables.
A continuación, vaya a la colocación de los propios tubos. Como señalamos anteriormente, puede usar diferentes materiales, pero deben proporcionar suficiente protección mecánica y resistencia al calor. Por ejemplo, para tubos de acero, el grosor de la pared se debe elegir de acuerdo con dichos requisitos:
Sección de alambre, mm2 | Espesor de la pared mm | |
El cobre | Aluminio | |
2.5 y menos | 4 o menos | cualquier |
- | 6 | 2.5 |
6 | 10 | 2.8 |
6-10 | 16-25 | 3.2 |
16 | 35-50 | 3.5 |
25-35 | 70 | 4 |
Al colocar tuberías se pueden utilizar dos tecnologías:

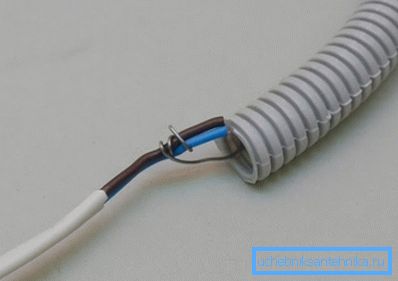

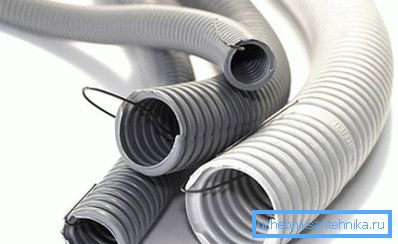

- En el primer caso, la llamada brocha se inserta en la carcasa: cordón de plástico o alambre de acero delgado con alta elasticidad. Con la ayuda de estos elementos podemos apretar los conductores que necesitamos en la tubería.

- En el segundo caso, el cable se coloca inmediatamente en la tubería, dejando un pequeño margen en la conexión en la caja de conexiones.
Ambas técnicas son bastante fáciles de implementar con sus propias manos, porque la elección está determinada en gran medida por sus preferencias personales, así como por la situación específica de trabajo. Sin embargo, el primer método sigue siendo preferible, especialmente si planeamos conducir varios cables de diferentes secciones transversales.
- Tuberías con broches o cables en movimiento se colocan en las ranuras o se colocan entre las barras obreshetki.
- Arreglamos todas las piezas utilizando abrazaderas en anclajes (para estructuras de ladrillo y concreto) o clips de metal especiales (para madera).
- Unimos los extremos de los tubos a las cajas de distribución, así como a la parte inferior y las bases de los interruptores.

Sugerencia Si el cableado se monta en una habitación húmeda, todas las juntas y conexiones deben sellarse para evitar la humedad y los cables de cortocircuito.
- Colocamos un tubo separado para la conexión al panel y al medidor.
Tendido y conexion
La parte del trabajo que más tiempo consume termina allí.
Sin embargo, no debe relajarse, tendremos que conectar los cables lo más cuidadosamente posible a las carcasas:
- Usando el broche, colocamos los cables en las tuberías, llevando los extremos a las cajas de conexiones y podozetniki.

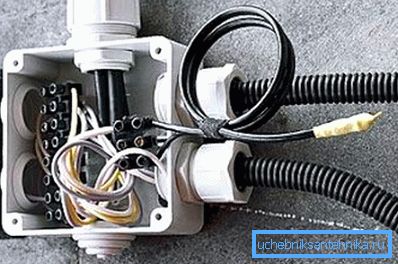

- Si es necesario, conectamos los conductores mediante bloques de terminales de torsión o (que es más seguro y más conveniente) especiales. Todas las juntas están cuidadosamente aisladas.
Presta atencion La conexión de dos cables dentro de la tubería está estrictamente prohibida. Todos los contactos deben organizarse solo en áreas accesibles.

- Los cables conectados están conectados a los terminales de los interruptores y enchufes.
- Una vez finalizado el trabajo, comprobamos la resistencia de aislamiento. Esto se hace para averiguar si su integridad no fue violada durante la instalación del sistema.
Si se utilizaron elementos metálicos en la formación de canales, para garantizar la seguridad eléctrica en caso de avería del aislamiento, también vale la pena conectar el circuito de puesta a tierra.
Finalización del trabajo
El trabajo se completa en un esquema bastante simple:

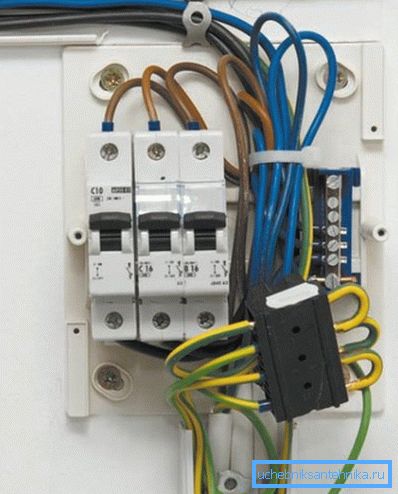

- El cableado se conecta al panel de distribución a través del corte de protección (RCD).
- Usando un multímetro, verificamos los parámetros de los cables tendidos en busca de posibles cortes, cortocircuitos y otros problemas.
- Realizamos una conexión de prueba de dispositivos eléctricos a las tomas, verificamos los interruptores.
Si todo está en orden, proceder a los trabajos de acabado:

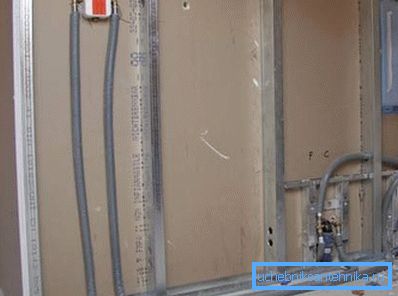

- Estructura con tubos tendidos de tablas de vaina o giprokom.
- Las ranuras están enlucidas con mortero de cemento, después de lo cual se seca, las paredes se enyesan.
Presta atencion En ambos casos, las cajas de conexiones deben dejarse en libertad de acceso para fines de auditoría y reparación.
- Ponemos placas decorativas en enchufes e interruptores.
- Llene el piso con cubiertas acolchadas con una regla de cemento y arena.
Es posible comenzar a usar dicho sistema incluso antes de que finalice el acabado, ya que las tuberías protegerán de manera confiable los cables eléctricos de cualquier impacto.
Conclusión
La instalación de cableado eléctrico en tuberías de acero, así como el uso de carcasas corrugadas hechas de tecnopolímeros para organizar las comunicaciones, nos permiten resolver la más amplia gama de tareas. Usando esta técnica, no solo protegeremos los conductores contra daños mecánicos y las paredes de la estructura de un posible encendido, sino que también aliviaremos significativamente nuestras vidas durante la reparación o modificación del cableado.
El video en este artículo lo ayudará a aprender los conceptos básicos de la instalación de dichos sistemas, de modo que los principiantes deberían estudiarlo con cuidado.
