Base de tubo de asbesto "hágalo usted mismo": cómo

20-08-2018
Diferente

En muchos casos, la base de la columna es la base ideal para la construcción de una casa pequeña, un baño o un mirador. En suelos pesados ​​y congelados, la instalación de la base de la tira empotrada no es conveniente y costosa.

Pero los pilares bien establecidos resistirán cualquier prueba, creando una plataforma confiable y duradera para el edificio. Una de las opciones exitosas son las tuberías de asbesto para la fundación, que tienen muchas características positivas.

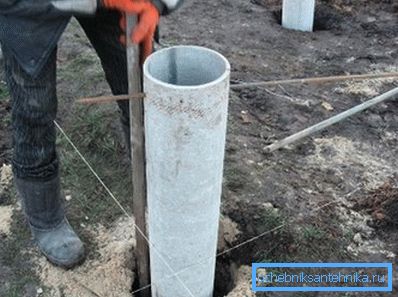

Tales tuberías son muy adecuadas para la construcción de una base de columna.

Variedades de tubos de fibrocemento.

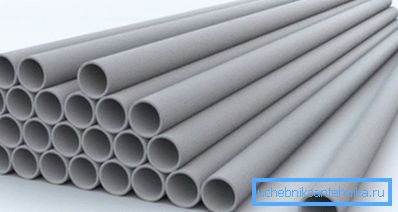

La foto muestra un tubo de categoría BNT.

Para la fabricación de tuberías estándar es el 85% de cemento Portland, el 15% de asbesto y agua.

Con cita previa, se pueden dividir en dos categorías.

  1. Análogos sin presión. Los productos están destinados al transporte de sustancias sin presión en el sistema terminado. Tales tuberías se usan más a menudo para redes de ventilación y comunicaciones similares. Letras marcadas BNT. (Vea también el artículo sobre Tubos de escape - Características.)
  2. Productos de presion. El producto es mucho más fuerte, ya que debe soportar una presión de 6 a 9 atmósferas. Tenga una etiqueta WT.

Presta atencion En cuanto al costo, el precio de las tuberías de presión es más alto, pero no es necesario elegir este tipo. Para la construcción de la cimentación, los análogos sin presión de tuberías con un diámetro de 150/250 mm son muy adecuados. La fuerza juega un papel importante aquí, porque la carga principal será llevada por el concreto.

Ventajas materiales

  1. Las tuberías de asbesto rellenas de cemento forman una sólida estructura monolítica.
  2. El sistema montado de manera competente tiene un alto grado de resistencia a las heladas.
  3. Los medios agresivos no le temen al material.
  4. La superficie exterior es lisa y limpia.
  5. No se observan deformaciones en el encofrado cuando se vierte una mezcla de concreto.
  6. Distintiva de la propiedad de encofrado ruberoide es la rigidez aumentada.

Cálculos requeridos

Para diferentes regiones existen sus propios estándares específicos de construcción.

Profundidad

Mapa de la profundidad de la congelación del suelo en las regiones de Rusia.

Cuanto más fríos son los inviernos y más áspero el clima, más profundas son las pilas. Lo principal es que entran unos 15 cm por debajo del nivel de congelación del suelo.

Aquí está la profundidad aproximada de permafrost para algunas áreas.

  1. En las regiones más al norte (desde Vorkuta y Salekhard hasta Novosibirsk), el suelo se congela a 220–240 cm.
  2. En Perm, Chelyabinsk, Ekaterimburgo, Orenburg, Ufa, la profundidad es ligeramente menor, de 180 a 190 cm.
  3. En Samara y los Urales, la profundidad es de unos 160 cm.
  4. A nivel de Moscú, Kostroma, Saratov, Penza y Tver, las pilas se conducen a por lo menos 140-150 cm.
  5. Kursk, Volgogrado, Pskov y Astrakhan son notables por inviernos más cálidos. Aquí, la congelación llega al nivel de 110-120 cm.
  6. Incluso más cálido en Rostov, Krasnodar, Nalchik. Las pilas se conducen en 60–80 cm.

Presta atencion Muestra la profundidad máxima de permafrost observada en los inviernos más fríos y menos nevados. Si hay una cubierta de nieve permanente, la base de la pila no sufrirá más, ya que el suelo se congelará a una menor profundidad.

Cálculo de la tubería

Antes de que comience la construcción, se deben hacer algunos cálculos más. Por lo tanto, la parte aérea del tubo sobresale 30–35 cm sobre el nivel del suelo, pero si se observa una inundación frecuente, se recomienda aumentar este valor.

En cuanto al diámetro, la base de columna estándar de las tuberías de asbesto de 25-30 centímetros de diámetro es buena para una casa de troncos. Debajo de la terraza o mirador caben pilas de 10 cm de espesor.

Base de carga

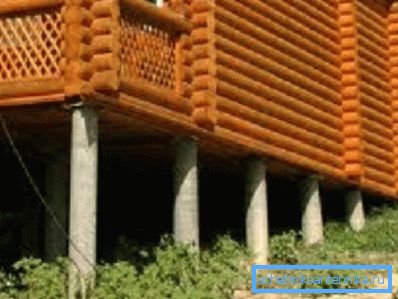

Casa de madera crea una carga relativamente pequeña en la base.

Está claro que las pilas deben soportar el peso de la estructura con un buen margen.

A continuación se incluye información breve sobre la gravedad específica de los materiales de construcción básicos.

  1. Ladrillo (mil / pieza) - 3500/3700 ​​kg.
  2. Un bosque de coníferas de variedades redondas (m3) - 450-750 kg.
  3. La madera aserrada (m3) - 600 kg (coníferas), 850 kg (caducifolias).
  4. Arena (m3) - 1500 - 1650 kg.
  5. Piedra triturada (m3) - 1400/1800 kg.
  6. Traviesas (piezas) - 75 kg.
  7. Aislamiento (mini lana, fieltro) - 100–250 kg.

Las pilas se instalan en las esquinas del edificio, en los puntos de intersección de los muros de carga, ya lo largo del perímetro, en incrementos de un metro.

Construcción de la base de pilares de fibrocemento.

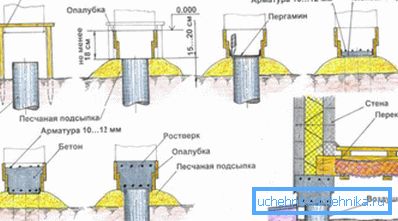

El esquema de disposición de la base con el enrejado.

Sobre la base de los factores anteriores, se cuenta el número de tuberías necesarias para el trabajo. Es necesario calcular la masa aproximada del edificio futuro, su tamaño y averiguar la profundidad de congelación del suelo en su área. Sólo después de eso puedes comprar materiales y empezar a trabajar.

Trabajo preparatorio

  1. Inicialmente, el territorio está marcado. Se instala un recorte, luego se tira la cadena. Las clavijas se colocan en los centros de intersección del cordel y marcarán la ubicación de los pozos para las pilas.
  2. Después de instalar las clavijas, se recomienda quitar el hilo. Entonces nada interferirá con la perforación de pozos.

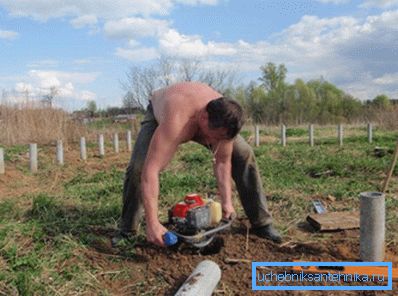

Perforación de pozos para tuberías.
  1. Se perforan pozos. La instrucción aconseja utilizar un taladro de jardín, o TISE. Si es posible, use equipo especial, vale la pena.
  2. La profundidad de perforación depende de la profundidad de la penetración de las heladas, más 15-20 cm de reserva. El diámetro del pozo debe coincidir con el diámetro de la tubería.
  3. Se realiza una extensión en el fondo del foso. Es conveniente utilizar el taladro TISE o la pala de bayoneta.
Las columnas se pueden cortar con un disco de corte.
  1. Se cortan fragmentos de tubos de longitud precalculada.

Presta atencion Se recomienda colocar bolsas de basura en los extremos inferiores de los tubos, asegurándolos con cinta adhesiva. El paquete no debe estar tenso a lo largo de la parte inferior, ya que servirá como una barrera entre el suelo y el concreto al crear la expansión. Es especialmente deseable hacer esto si el agua subterránea es alta y el agua aparece en el fondo del pozo.

  1. Una jaula de refuerzo se crea a partir de cuatro varillas de metal. El diseño está conectado entre sí por cable. En la parte inferior de la barra debes doblar la letra L, formando un talón.
  2. Se prepara un perno prisionero, un ancla para un paquete de postes con una correa inferior. Para la base de mortero de pilotes no es necesario, es suficiente para llevar el refuerzo por encima de la columna.

Instalacion de tuberia

  1. Un tubo de asbesto está instalado en el pozo.
  2. Para crear una ampliación a continuación, se vierte una pequeña porción de la solución de concreto en la tubería. Al mismo tiempo, la tubería se levanta y baja ligeramente, de modo que la mezcla se llena y la bolsa adjunta, formando un extremo expandido.
  3. La solución se bate con una pala o barra de refuerzo, luego la columna se presiona firmemente, asegurándose de que el ajuste esté lo más ajustado posible al fondo del pozo.
  4. Los primeros y subsiguientes tubos se insertan en el mismo nivel, controlando el nivel y estirándose con un hilo. Para evitar que la columna se hunda más que la calculada, un clip está hecho de dos barras largas y una corta en forma de letra P. Los extremos se aprietan con una cuerda.
  5. Si las pilas aún sobresalen a diferentes alturas sobre el suelo, se pueden cortar al mismo nivel al final del trabajo.

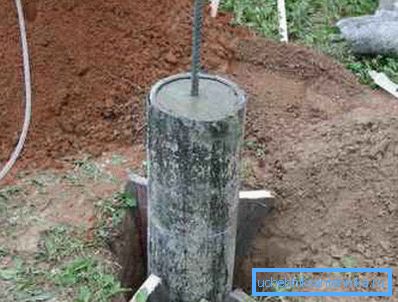

Luz estroboscópica, hormigón vertido.
  1. Un marco hecho de refuerzo se inserta en el encofrado de la tubería. Para una base columnar con flejes de madera, el marco debe estar ligeramente por debajo del borde del tubo. Debajo del armazón de la base pila-tribuna se coloca, dejando el extremo sobresaliente.
  2. Se vierte hormigón y se inserta un perno. Para la maduración del concreto, la parte superior de la tubería está cubierta con una película.

Conclusión

Es muy posible hacer una base confiable de forma independiente, a partir de un material económico y duradero. Ahorrará tiempo y dinero, y la futura casa o baño encontrará una base digna.

Encontrará más información en el video de este artículo, donde el proceso se presenta claramente.
