Área transversal del tubo: cálculos y fórmulas.

06-06-2018
Diferente

En la fabricación de tuberías para diversos fines, es muy importante elegir la capacidad correcta de la estructura de acuerdo con la presión en la tubería. Sin embargo, este parámetro depende muy a menudo del diámetro de los materiales utilizados, pero en casi todas las tablas se usa un valor completamente diferente. Es por eso que la pregunta de cómo calcular el área transversal de una tubería es muy interesante para los diseñadores modernos.

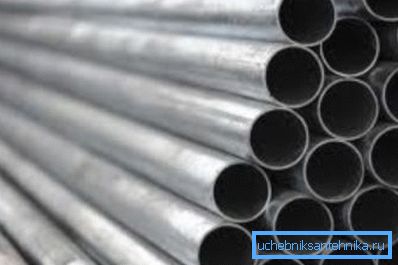

Foto amateur del material de la parte frontal, donde se requiere realizar mediciones.

Datos iniciales y cálculos.

Para empezar, hay que decir que el diseño de productos de este tipo es en realidad un cilindro. Dado esto, y debe seleccionar fórmulas especiales que son conocidas del curso inicial de geometría.

Sin embargo, vale la pena señalar que el calibre de los tubos redondos según GOST es bastante diverso y esto debe tenerse en cuenta al trabajar con datos.

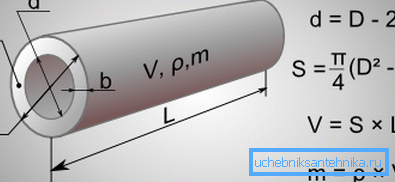

Imagen gráfica del producto con una indicación de todas las dimensiones necesarias y una variante de las fórmulas que se deben utilizar en los cálculos.

Fórmulas

  • Usualmente, el área de un círculo se encuentra usando la fórmula S =? • R2.

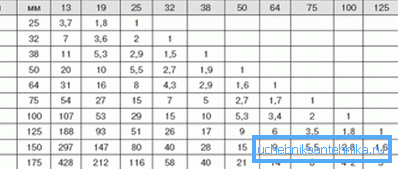

Tabla de correspondencia de tuberías de diferentes diámetros.
  • En este caso, la letra R implica el radio del tubo en sí y la letra? es una constante igual al número 3.14.
  • Sin embargo, una fórmula de este tipo para el área de la sección transversal de un tubo permite obtener datos con respecto a las propias paredes, que solo pueden ser útiles para la ruptura de los orificios de paso. Para estimar el rendimiento necesitamos cálculos completamente diferentes.

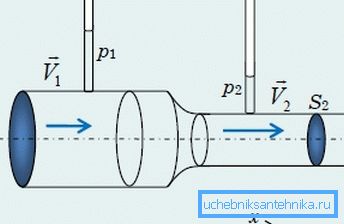

Estos parámetros a veces son muy importantes de conocer, porque de acuerdo con la ley de Bernoulli, las tasas de flujo de un líquido o gas a través de una tubería dependen de ellos.
  • Teniendo en cuenta todas las características de los materiales utilizados, se debe obtener el área de la sección viva de la tubería, donde también se tiene en cuenta el grosor de la pared. Esta fórmula se ve así: S =? • (D / 2-N) 2
  • En esta situación, la letra D indica el diámetro exterior del producto, que es fácil de medir con una regla o mirando la especificación. La letra N significa el espesor de la pared de la tubería. Esto se determina a menudo por la gama de tubos de acero de sección transversal circular, y este valor también se puede obtener de la especificación o con una regla.

Sugerencia ¿Algunos diseñadores usan números para obtener datos más precisos? Con un gran número de decimales. Sin embargo, incluso para sistemas especialmente críticos, se utiliza un valor de 3.1415926.

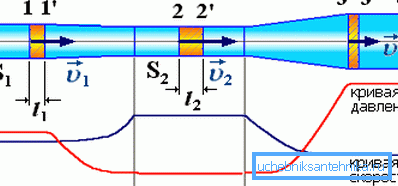

Los indicadores de la velocidad y presión del líquido o gas en el sistema dependen directamente de este parámetro, lo que significa que en el diseño se debe prestar especial atención.

Los programas

En la construcción moderna, el cálculo del área de una tubería circular se realiza mediante un software especial. Por lo general, los maestros utilizan calculadoras de pleno derecho, lo que permite obtener una variedad de datos, donde todo el sistema está asignado a tuberías. Sin embargo, también hay programas desarrollados solo para obtener estos datos.

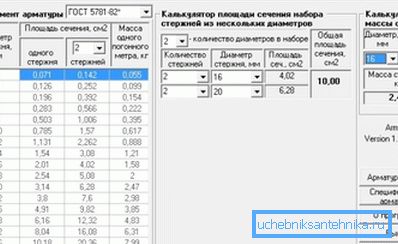

La interfaz del programa, que está diseñada para calcular la sección transversal del refuerzo, pero también puede usarse para tuberías

La mayoría de estas calculadoras están diseñadas para usarse en cualquier plataforma, por lo que incluso pueden instalarse en un teléfono móvil para tener la oportunidad de conocer la sección transversal de la tubería para calefacción directamente en el lugar de trabajo sin tener que recurrir al autocálculo.

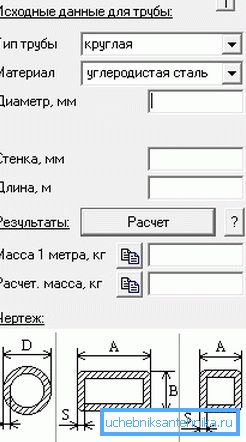

Interfaz de calculadora diseñada para cálculos relacionados con tuberías.

Cabe señalar que este tipo de software puede ser desarrollado por una variedad de empresas. Por lo tanto, antes de comenzar a usarlo, debe asegurarse de que utiliza un sistema de medición métrico. De lo contrario, puede obtener el momento de resistencia de la sección transversal de la tubería u otros datos en unidades que deberán procesarse más.

Sugerencia Antes de usar tales calculadoras, es necesario hacer sus pruebas para asegurarse de que los cálculos son correctos. Algunos productos de software de este tipo se ensamblan apresuradamente y no cumplen con todos los requisitos necesarios.

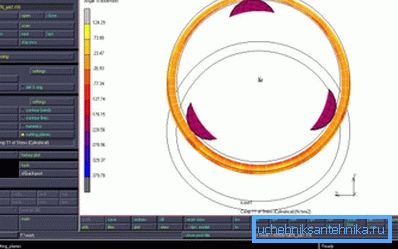

Algunos programas de este tipo están diseñados para resolver problemas más globales, y tienen una función similar como complemento.

Campo de uso

  • En primer lugar, los parámetros obtenidos se utilizan para establecer el flujo de agua en un tubo redondo.. Esto es muy importante cuando se trabaja con líquidos o gases costosos, a los que se dirige la tubería.

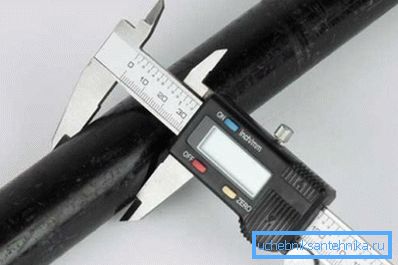

Para obtener datos precisos, debe utilizar una herramienta de medición precisa y de calidad.
  • Se cree que el cálculo de la cantidad de agua en la sección transversal de la tubería es el más exacto y con un valor de presión conocido se pueden obtener todos los datos necesarios sobre el sistema.. Se utiliza a menudo en la producción y en la creación de sistemas de refrigeración.
  • Si el sistema es creado por sus propias manos para fines domésticos, entonces no es necesario conocer dichos parámetros.. Sin embargo, con una plomería ramificada, tales cálculos pueden ser útiles. (Ver también Diseño de tuberías: Características).

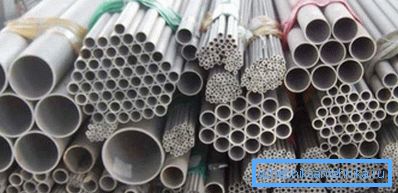

Simplemente hay una gran cantidad de dichos materiales con diferentes diámetros y grosores de pared, lo que complica inmediatamente la creación de tablas de resumen completas.
  • Vale la pena señalar que no es suficiente conocer todos los datos necesarios, pero también es necesario poder aplicarlos.. Por lo tanto, para proyectos complejos vale la pena contratar especialistas, aunque su precio a veces es bastante alto.
  • Debe decirse que en ciertos casos es necesario utilizar materiales con un área de sección transversal estrictamente definida.. Esto es requerido por el manual de instalación, basado en las características de los puntos de consumo o las características finales requeridas de todo el sistema. (Ver también el artículo Sistema de alcantarillado: características.)

Sugerencia La mayoría de los trabajos que involucran el uso de tuberías se basan en ciertos estándares y GOST. Por lo tanto, antes de comenzar el diseño, es necesario examinar en detalle todos los parámetros necesarios y seleccionar el equipo apropiado.

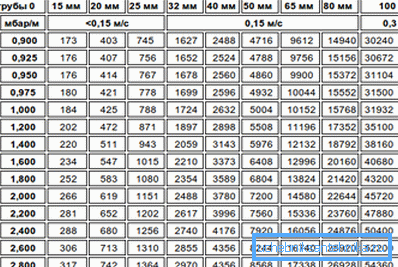

Utilizando los datos obtenidos, puede determinar el ancho de banda y la carga que cae en el sistema.

Conclusión

Después de haber estudiado en detalle el video de este artículo, puede obtener más información sobre este material y el método para determinar sus dimensiones. Además, teniendo en cuenta el artículo que se ofrece anteriormente, vale la pena concluir que es mejor abastecerse con el software adecuado de inmediato que hacer todos los cálculos usted mismo.
