Volumen del radiador de aluminio: especificaciones y cálculo

04-05-2018
Calefacción

Para la calefacción autónoma en este momento, el mercado de la construcción ofrece una gran cantidad de dispositivos de calefacción diferentes, incluido el aluminio, y su potencia depende de la cantidad de agua en el radiador de aluminio, es decir, de la capacidad.

Por supuesto, este no es el único factor que afecta la transferencia de calor: la configuración del calentador también se incluye aquí, pero en este momento estamos hablando de baterías seccionales, cuyo tamaño (número de secciones) se puede cambiar a voluntad. Más detalladamente sobre dichos calentadores, hablaremos más adelante en el texto y, además, queremos ofrecerle una demostración temática del video en este artículo.

Calentadores de aluminio

Calentadores de aluminio

Especificaciones tecnicas

Presta atencion Si desea comprar productos de calidad, cuando compre, preste atención a su peso. Por lo tanto, la instrucción indica que la masa de una sección no puede ser inferior a un kilogramo, y el ensamblaje de una batería de diez secciones con niples no puede ser inferior a 11 kg.

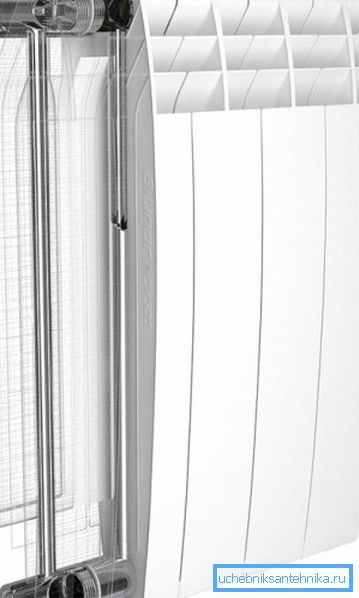

Dispositivo seccional (extrusión)

El volumen de una sección de un radiador de aluminio depende en gran medida del método de fabricación, y solo existen dos métodos de este tipo: el moldeo por inyección y el extrusivo.

  • Los expertos consideran que la producción mediante el método de inyección es más avanzada tecnológicamente: permite obtener un edificio seccional completamente soldado. Por supuesto, hay una costura, pero se realiza mediante soldadura por resistencia. Por supuesto, el precio de tales productos es algo más alto.
  • Pero el método de prensado o extrusión es un proceso en el que varios elementos se extruyen de una aleación con un contenido de Al muy alto (98%).. Se conectan mecánicamente y se utiliza pegamento de alta calidad. Los productos obtenidos por extrusión tienen una alta resistencia a la corrosión y su principal inconveniente (punto débil) se puede denominar método de conexión mecánica.

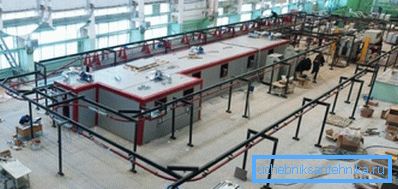

Línea de producción para la pintura de radiadores en Zlatoust.
  • No solo el volumen de agua en el radiador de aluminio de calefacción, sino también su forma: acanalada y seccional ayuda a determinar las propiedades de rendimiento.. La nervadura permite el mayor contacto posible con el aire de la habitación, lo que contribuye a su calentamiento rápido, y las secciones le permiten reducir y aumentar el dispositivo según sea necesario, dependiendo del volumen de la habitación climatizada.
  • Además, la protección contra la corrosión es pintura en dos capas.. El trabajo de pintura generalmente se realiza en líneas de producción especializadas, que son atendidas por solo unas pocas personas (ver foto arriba). Dichos procesos se llevan a cabo en dos etapas: primero, la primera capa se aplica por anaforesis, lo que proporciona protección anticorrosión y estabilidad del color para el siguiente recubrimiento. La segunda capa ya está rociada sobre el esmalte en polvo, que vemos en el producto terminado.
Nombre Distancia entre ejes (mm) Dimensiones (mm) Diámetro de los colectores (pulgadas) Coeficiente de transferencia de calor El volumen de agua en la sección (l). Transferencia de calor

(W)

Misa
KLASS GLOBAL 800 80x80x882 1 / 2-3 / 4 5.58 0,59 254 2.16
700 80x80x782 1 / 2-3 / 4 5.83 0,54 232 1.91
600 80x80x682 1 / 2-3 / 4 6.0 0.49 204 1.66
500 80x80x585 1 / 2-3 / 4 6.44 0.44 187 1.41
350 80x80x432 1 / 2-3 / 4 6.76 0.37 131 1.01
VOX GLOBAL 800 80x80x890 1 / 2-3 / 4 5.69 0.56 276 2.21
500 80x80x590 1 / 2-3 / 4 6.34 0.46 193 1.45
350 80x80x440 1 / 2-3 / 4 6.79 0.35 145 1.12
GL 200/80 / D 200 80x80x290 1 / 2-3 / 4 7.79 0,52 165 1.42
GL 350/80 / D 350 80x80x440 1 / 2-3 / 4 7.19 0.7 247 2.21
VIP GLOBAL 500 80x80x590 1 / 2-3 / 4 6.37 0.43 195 1.62
350 80x80x440 1 / 2-3 / 4 6.73 0.35 147 1,3
GLOBAL VIX R 500 80x80x590 1 / 2-3 / 4 6.49 0.43 190 1.16
350 80x80x440 1 / 2-3 / 4 6.8 0.36 145 1.57
ISEO GLOBAL 500 80x80x582 1 / 2-3 / 4 6.56 0.44 180 1.31
350 80x80x432 1 / 2-3 / 4 6.93 0.34 152 1.05
600 80x80x682 1 / 2-3 / 4 6.35 0.47 203 1.5
700 80x80x782 1 / 2-3 / 4 6.16 0,52 232 1.68

Tabla: dimensiones, masa, transferencia de calor y volumen de la sección del radiador de aluminio

Haciendo cálculos de potencia.

Nota Para que todos los cálculos se correspondan con la realidad, el lugar donde va a instalar el radiador es importante. Entonces, como norma, lo hacen debajo de la ventana: el aire caliente del calentador, que se eleva, crea una especie de pantalla que protege la habitación de las corrientes frías que se mueven del vidrio.

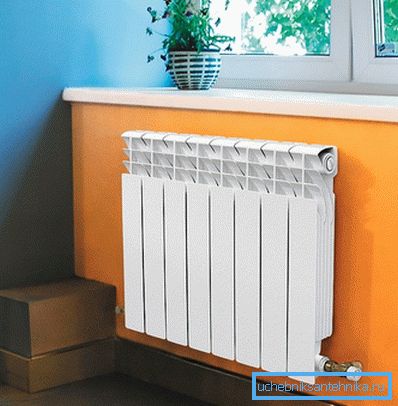

Batería debajo de la ventana en modo de operación.

Por lo tanto, calcular el volumen de agua en un radiador de aluminio, como usted entiende, no constituye ningún problema, para eso es suficiente conocer el volumen de una sección y su número, y luego sumar estos valores (consulte la tabla).

De la misma manera, puede determinar la capacidad de la batería si conoce el valor nominal de una sección y su número, pero veamos cómo calcular este indicador para una habitación de un tamaño determinado.

Si la altura de los techos no supera los 2,7 m, los cálculos se pueden realizar por cuadratura y, por ejemplo, tomamos una habitación con un área (S) de 4,55,5 m, luego S = 4,5 * 5,5 = 24,75 m2, y utilizamos Radiador GLOBAL KLASS con una sección de potencia de 232 vatios.

Para calcular el número de secciones, necesitamos la fórmula S * 100 / P, donde 100 es el número requerido de vatios por metro cuadrado, y P es la potencia de una sección. Entonces, K número de secciones = S * 100 / P = 24.75 * 100/232 = 10.66 u 11 secciones (el volumen de agua en una sección del radiador de aluminio es 0.54 l, lo que significa 0, 54 * 11 = 54.54 l) .

Ahora tomemos los parámetros del mismo dispositivo de calefacción y la misma área, pero la altura de los techos es de 3 m, luego tendremos que hacer cálculos por m3, donde se necesita 41W de transferencia de calor.

El volumen de la sala (V) que obtenemos es 4.5 * 5.5 * 3 = 74.25 m3, por lo que lo dividimos por la capacidad de una sección. Tendremos K número de secciones = V * 41 / P = 74.25 * 41/232 = 13.1 o 14 secciones, de modo que haya un stock.

Conclusión

Como puede ver, con sus propias manos no solo puede instalar, sino también calcular el número requerido de secciones para seleccionar la potencia necesaria del radiador y determinar la cantidad de agua que tendrá que calentar.

Tales cálculos son extremadamente necesarios en la reparación o construcción, porque, gracias a ellos, no solo logramos el máximo confort en la habitación, sino que también determinamos nuestros gastos futuros, es decir, formamos parte del presupuesto familiar.
