Varias calderas de calefacción de gas: los principios de su

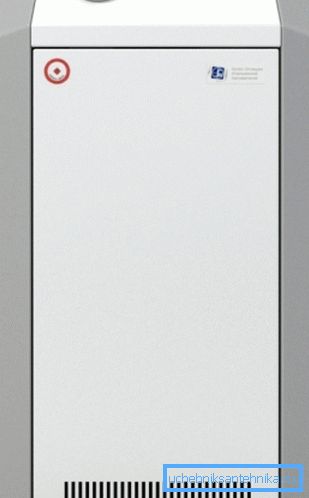

Si la casa de campo tiene la capacidad de conectarse a un gasoducto, será muy conveniente para usted calentar su casa instalando calderas de gas Lemax o cualquier otra marca como calentadores. Lo más importante es que logre calcular correctamente la potencia del calentador en relación con el espacio vital de la habitación y la cantidad de refrigerante en el circuito del radiador o la calefacción por suelo radiante.

Y sea cual sea la marca que elija, Wisman, Mimax, Beretta, es importante que sean adecuadas para el tipo de calefacción del intercambiador de calor, que se analizará a continuación, y además, veremos un video sobre las calderas.

Principio de funcionamiento

Nota Dependiendo del circuito de calefacción, también es necesario elegir una caldera de gas de calefacción, que puede ser de alta temperatura (convección) o baja temperatura (condensación). Entonces, ¿si los radiadores necesitan una temperatura del fluido de aproximadamente 60-80? C, entonces para un piso caliente suficiente 30-50? C.

Unidades de convección

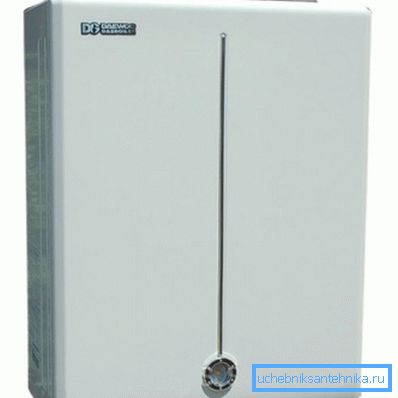

• Las calderas de gas de tipo de convección son las más solicitadas en la Federación de Rusia, por ejemplo, puede ser una versión de pared o de piso del Daewoo DGB-100 MSC, que puede ver en la foto superior.. Depende del hecho de que en la mayoría de los casos preferimos los radiadores, y no los sistemas de calefacción por suelo radiante, el hábito a largo plazo y el temor a los nuevos efectos. Sin embargo, estos modelos se presentan con opciones poderosas y en algunos casos incluso completan una pequeña sala de calderas central para varios edificios de varios pisos.

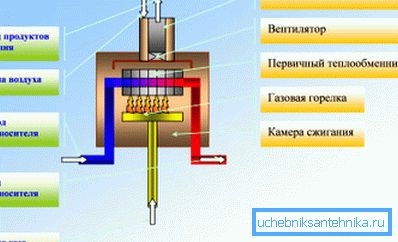

• El principio de funcionamiento de tales unidades funciona de acuerdo con el mismo esquema: el combustible pasa a través de la tubería hasta el quemador, que con su llama calienta el refrigerante, mientras que los quemadores modernos a menudo funcionan tanto con propano como con gas natural.. La principal desventaja de las calderas tradicionales antes de la condensación es que el calor secundario que se genera en la cámara de combustión no se utiliza para aumentar la eficiencia, sino que se descarga a través de la chimenea a la calle.
• El rango de temperatura óptimo, ya sea alemán WOLF, PROTHERM checo o TERMAX de gasóleo finlandés, está en el rango de 60-80 ° C, debido al deseo de la vida útil más larga del intercambiador de calor.. Estas restricciones se deben al hecho de que a una temperatura de 55-57 ° C (punto crítico), el condensado de ácido se acumula en el intercambiador de calor, que destruye sus paredes. La evaporación ácida se forma como resultado de la descomposición térmica o, simplemente, la combustión del gas.

Nota En el caso de combinar dos circuitos: radiadores y un piso con calefacción, la instrucción recomienda el uso de modelos tradicionales, y bajar la temperatura del transportador de calor a un piso cálido se realiza mediante una válvula de tres vías.

Unidades de condensación

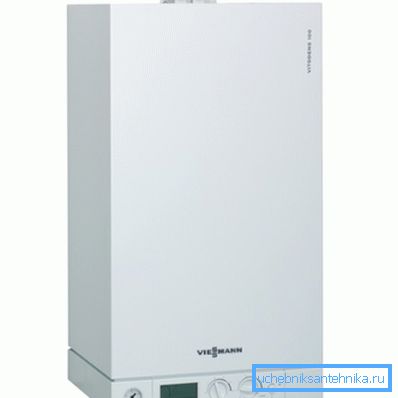

• Por supuesto, en comparación con la convección, las calderas de gas de condensación para calefacción no gozan de tanta popularidad en Rusia, especialmente porque el precio de este dispositivo es mucho mayor, pero esto se debe al sistema de filtración de condensado ácido. Es improbable que los usuarios que decidieron realizar tal adquisición lo lamenten, ya que los ahorros aquí son obvios: ¡la eficiencia de tales unidades en algunos casos alcanza el 111%!

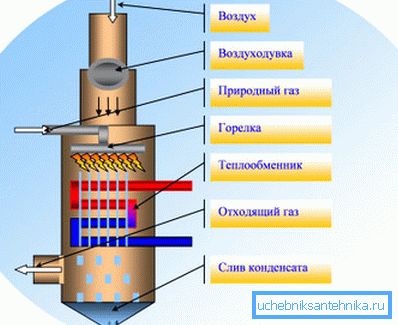

• La caldera de calentamiento de gas de condensación funciona de acuerdo con el siguiente principio: el gas natural ingresa al quemador, cuya llama calienta el intercambiador de calor, pero el calor secundario no se elimina de la cámara de combustible a la calle, sino que se usa para el calentamiento secundario. Teniendo en cuenta que dichos modelos están diseñados para una temperatura óptima de 30-50 ° C, el condensado de ácido siempre se formará allí, pero no dañará el intercambiador de calor, ya que cae. Después de eso, a través de una tubería especial con filtros, se desvía a una cierta capacidad, prácticamente perdiendo su toxicidad.

Intercambiadores de calor

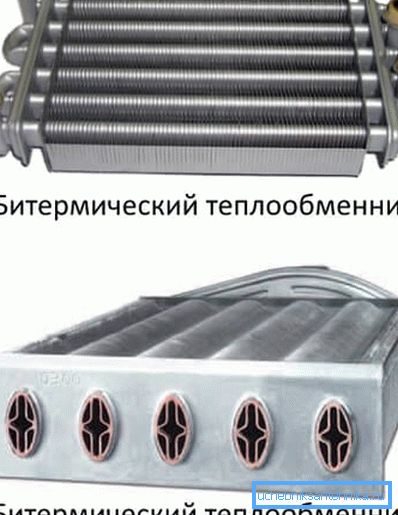

Cualquier caldera de calefacción con gas tiene un intercambiador de calor en su configuración, que puede ser bitérmico, como se puede ver en la figura superior, o separado. La versión bitermic consta de dos perfiles huecos conectados, es decir, es un tubo en una tubería con un revestimiento laminar para proteger la corrosión. El líquido en la tubería interna se alimenta al sistema de agua caliente y en el exterior al circuito de calefacción.

La presencia de un nodo de este tipo facilita la masa y las dimensiones de la caldera, por ejemplo, en las marcas de SEÑAL o ISHMA (aunque es posible una versión separada). En tales casos, solo hay un nodo y esto. Naturalmente, reduce su peso y tamaño, pero, además, para las unidades con un dispositivo de este tipo no necesita una válvula de tres vías para el agua caliente, ya que la temperatura del agua es menor (30 ° C) que en el circuito de calefacción.

A pesar de todas las ventajas, los intercambiadores de calor bitérmicos no son adecuados para trabajar con agua dura: las sales y escorias depositadas en las paredes de las tuberías bloquean el paso, que después de esto es casi imposible de limpiar. El hecho es que al limpiar estas sustancias, al desprenderse del metal, no se disuelven hasta el final, sino que se ven como pequeñas piezas que se atascan en la congestión cuando se arrinconan y obstruyen el paso.

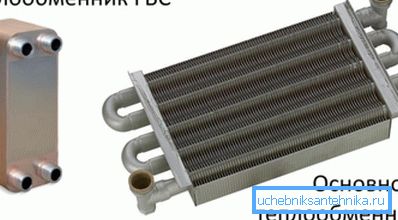

Si hay agua dura en su área, entonces es mejor elegir AOGV con un intercambiador de calor separado que sea fácil de limpiar, y no se obstruya tan rápidamente, por ejemplo, CONORD, KEBER o TERMONA. Esto es posible debido al mayor diámetro interno de las tuberías, y aunque esta opción costará un poco más, ahorrará en una vida útil más larga.

Resumen de algunos modelos

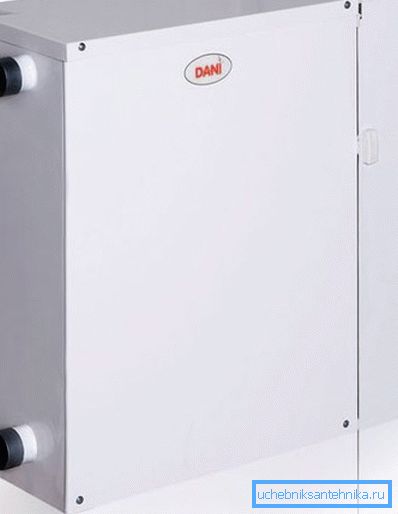

La caldera de gas de doble circuito para calentar Dani no utilizará el aire de la habitación donde se instala; la entrada de aire proviene de la calle y los productos de descomposición térmica se descargan a través de una chimenea coaxial. La presión nominal en la entrada de gas es 1274PA, y la presión de trabajo del agua caliente no es más de 0.65kPa. Si la presión nominal del portador de energía no supera los 1274 Pa, su consumo no será superior a 0,8 m.³/ hora

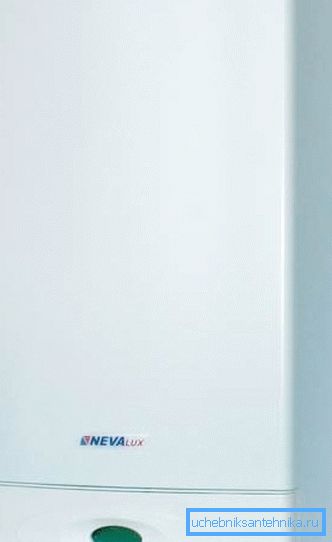

La unidad de calefacción tradicional bitérmica de doble circuito NEVA LUX, que se ve en la foto superior, se produce en Rusia, el suministro de agua caliente es de 14 l / min, diseñado para un área máxima de 240 m². La potencia nominal de dicho dispositivo es de 18 kW, intercambiador de calor de cobre, la eficiencia alcanza el 90%, la temperatura máxima de los productos de descomposición térmica es de 130 ° C, el mínimo es de 100 ° C. Dimensiones (altura / anchura / profundidad) 720x410x326 mm, peso 34,5 kg, 2 años de garantía.

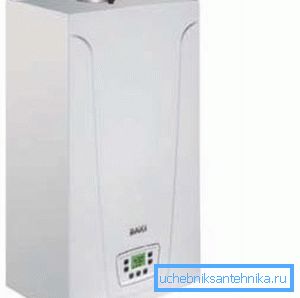

La unidad de gas Waxi, que se ve en esta foto, es una unidad de doble circuito montada en la pared con una potencia máxima de 14 kW (suficiente para una sala de 140 m).²) con un consumo máximo de gas de 1,63 m.³/ hora A plena potencia, la eficiencia del dispositivo es del 92.9%, y si funciona en el modo de potencia del 30%, la eficiencia será del 90%, la temperatura del ACS es de 30-55 ° C. Dimensiones (altura / anchura / profundidad) 700x400x280 mm, peso 29.0 kg, 2 años de garantía.

La caldera de calefacción Aton es una unidad de condensación diseñada para circuitos de baja temperatura con potencia máxima, siempre que se observe que el modo de condensación es de 24,6 kW y 22,1 kW en uno típico. Para calentar en el modo de 60-80 ° C 6,3-21,4kW, y para 30-50 ° C - 6,9-21,7kW, el rendimiento del suministro de agua caliente? T 30? C - 10 l / min.

El modelo Beretta Exclusive Green 30 CSI del tipo de condensación, diseñado para circuitos de baja temperatura, con una potencia máxima sujeta a la observancia del modo de condensación de 30 kW. Al mismo tiempo, en el modo de 60-80 ° C 99.1 kW, y para 30-50 ° C - 31.41 kW, el rendimiento del suministro de agua caliente? T 30? C - 10 l / min. En el rango de 60-80 ° C, la eficiencia es del 95.5%, y en el rango de 30-50 ° C - 105.2%. Beretta trabaja tanto con gas natural como con gas licuado.

Conclusión

En conclusión, podemos decir que también hay calderas de calefacción de gas de hierro fundido que puede instalar en el piso con sus propias manos, y en la mayoría de los casos, estos son modelos de doble circuito de tipo de convección. Al realizar la instalación para la certificación, se debe llamar a un representante de una compañía de gas con una licencia, por lo que el período de garantía se calculará no a partir de la fecha de compra, sino a partir de la fecha de instalación (consulte también el artículo Calderas de calefacción a gas Ferrol y sus características).
