Válvulas de radiador: dispositivo y principio de

El control del sistema de calefacción es muy importante. Esto se aplica tanto al ahorro de energía como a la seguridad de su funcionamiento. Uno de los dispositivos que ayuda a ajustar de manera óptima el equipo de calefacción es una válvula de control del radiador.

Acerca de él y será discutido en este artículo.

Foto de la válvula del radiador

Disposiciones generales

Hay tres dispositivos que pueden limitar o bloquear el movimiento del refrigerante a través del radiador:

Nombre Características de la operación
Válvula de bola Funciona solo en cierre y apertura manual del canal. No debe instalarse en posiciones intermedias, ya que esto dará lugar a la aparición de deformaciones en los bordes de la bola de bloqueo y, como resultado, una disminución en el sellado.
Grulla cónica Le permite cambiar manualmente el caudal, pero se desgastan mucho en caso de una superposición completa del sistema, perdiendo la estanqueidad en esa posición.
Valvula termica Cambia automáticamente la intensidad del flujo, dependiendo de su temperatura en una dirección u otra.
Válvula térmica para radiador regula automáticamente el flujo de refrigerante.

Por lo tanto, si realmente necesitamos válvulas para bloquear el movimiento del agua en la batería, entonces es más eficiente instalar una válvula de bola simple. Pero, si se requiere monitoreo y control de flujo constantes, entonces vale la pena quedarse en la instalación de una válvula de radiador, lo que proporcionará muchas ventajas:

Méritos

  • Ahorro de energía. Cuando la habitación está lo suficientemente caliente, la válvula del radiador de calefacción reduce el flujo de refrigerante, lo que reduce significativamente las próximas facturas de servicios públicos.

Consejo: si la casa tiene más de un piso, primero se recomienda equipar los puntos más altos con termostatos. De hecho, como todos sabemos por el curso de física de la escuela, el calor aumenta, por lo tanto, las válvulas traerán el mayor beneficio.

  • Prevenir accidentes. Si se produce una temperatura o presión crítica en el sistema, el termostato bloqueará completamente el movimiento del agua hasta que la situación se normalice.
Válvula para conexión de radiador inferior evita situaciones de emergencia.

Consejo: después de que el termostato bloquee completamente el suministro de fluido, vale la pena verificar su estado y reemplazarlo en caso de que se detecten deformaciones. De lo contrario, la próxima vez el dispositivo simplemente no funcionará.

  • Instrucciones de instalación simples. Puede reemplazar fácilmente cualquier válvula de cierre por una válvula térmica en cualquier momento sin tener que llamar a plomeros profesionales caros.

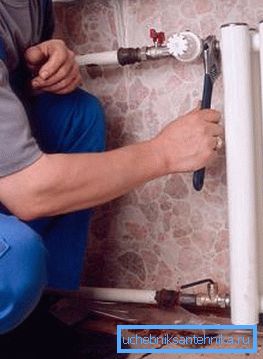

La instalación del termostato con sus propias manos no es difícil
  • Apariencia atractiva, que no estropea el interior general de la habitación.
La válvula de ángulo del radiador se combina armoniosamente con el concepto general del sistema de calefacción
  • Facilidad de operación. Solo necesita instalar el dispositivo, después de lo cual realizará sus funciones automáticamente.
  • Bajo precio, Lo que en comparación con las facilidades provistas parece insignificante.

Características de construcción

La válvula de control para radiadores tiene el siguiente diseño:

Dispositivo y principio de funcionamiento.

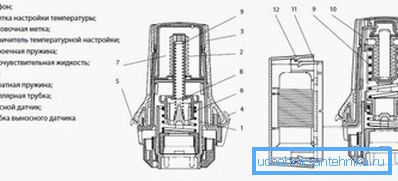

Estructura termostato
Designación en la figura. Nombre del artículo
1 Sujetador
2 Fuelles
3 Mango para ajustar la temperatura.
4 Límite de etiqueta
5 Limitador de temperatura
6 Ajustes de primavera
7 Fluido sensible al calor
8 Stock
9 Primavera de retorno

El principio de funcionamiento de tales dispositivos es muy simple. En el caso de un aumento excesivo de la temperatura ambiente, el fluido sensible a la temperatura se expande, tirando del fuelle, que a su vez mueve el vástago en contacto con él en la válvula, debido a que el canal de suministro se estrecha.

Como resultado, se reduce la cantidad de refrigerante y se enfría el radiador, normalizando el microclima en la habitación.

Una vez que las condiciones se normalizan, todo el proceso ocurre en orden inverso, lo que aumenta el calentamiento del equipo.

Variaciones

Los modelos más comunes son la válvula del radiador para conectar el termostato inferior o de esquina.

Pero vale la pena considerar un par de opciones posibles:

  1. Resorte interno, que, como su nombre lo indica, está oculto dentro de la batería. En caso de un aumento de la presión en el sistema, el resorte se comprime y el carrete cierra el flujo de refrigerante.
Válvula de seguridad interna para radiador
  1. Termostato electrónico.

Esta opción es mucho más costosa que sus contrapartes mecánicas, descrita anteriormente, pero tiene una funcionalidad significativamente mejorada:

  • Primero, tiene una pantalla que muestra la temperatura exacta en la batería.
  • En segundo lugar, su sensibilidad es mucho mayor, lo que le permite responder a los cambios térmicos mucho más rápido.
  • En tercer lugar, tales dispositivos pueden ser programados. Es decir, puede, por ejemplo, establecer una temperatura más baja durante su ausencia, lo que dará lugar a ahorros tangibles.
El radiador del actuador de válvula termoeléctrica tiene características adicionales

Conclusión

Las válvulas para radiadores le permiten controlar el movimiento a través de sus canales de refrigerante. Esto ahorra energía utilizada y confianza en la operación segura de todo el sistema de calefacción.

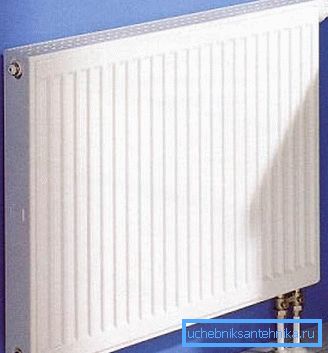

Una batería equipada con una válvula térmica funciona de manera más económica y segura.

El video en este artículo le presentará materiales adicionales que están directamente relacionados con la información presentada. Cuide el funcionamiento seguro y económico del sistema de calefacción en su propia casa.
