Válvulas de bola para calefacción: características

Cualquier sistema de calefacción consta de varios nodos diferentes, diseñados para realizar ciertas tareas. Pero son las válvulas para calentar que son los componentes más importantes del sistema, ya que con su ayuda se controla el flujo de refrigerante.

En el mercado está representada una amplia variedad de válvulas, que se caracteriza por el rendimiento, el diámetro del orificio, la presión nominal y máxima permitida, el material de fabricación, etc. ¿Qué elegir entre la variedad de soluciones en el mercado?

Diferencias estructurales de los mecanismos de bloqueo tipo bola.

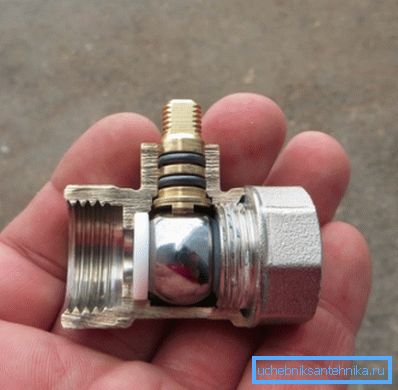

Las válvulas de bola (aguja) obtienen su nombre de acuerdo con la forma de la válvula, que es una bola con un orificio pasante.

El manual de instrucciones del dispositivo es simple:

• Debido a la rotación alrededor de su eje, el orificio pasante de la bola coincide con los orificios del cuerpo a través del cual pasa el refrigerante.
• La rotación adicional de la válvula conduce al hecho de que los orificios a través de los cuales pasa el refrigerante no coinciden y el flujo se detiene.

Por lo tanto, la válvula de bola para calefacción tiene dos posiciones principales de trabajo, a saber, "cerrada" y "abierta". Las posiciones intermedias en las que se afloja la cabeza, por regla general, no se proporcionan.

Según la configuración del orificio pasante, se distinguen los siguientes tipos:

• Modificaciones simples con un agujero recto;
• Modificación de tres vías con un orificio en forma de L;
• Modificaciones de tres vías con una abertura en forma de T.

Importante: para desconectar la batería del sistema de calefacción, como válvula de cierre, en la mayoría de los casos, se utilizan modificaciones con un orificio recto.

De acuerdo con el tipo de conexión, las válvulas son de los siguientes tipos:

• Válvulas de brida - Se aplica tanto en el hogar, como en sistemas industriales. Las válvulas con bridas son confiables y duraderas y, por lo tanto, están diseñadas para el funcionamiento a largo plazo en sistemas con alta presión.

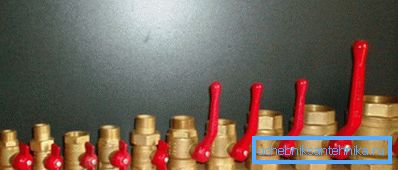

• Acoplamientos de acoplamiento Utilizado en calefacción doméstica. Estos dispositivos se llaman debido a las características de diseño del soporte.

Las grúas de acoplamiento se seleccionan para un sistema de calefacción específico basado en los parámetros de rendimiento y la presión máxima de trabajo en la red.

De acuerdo con la capacidad, las válvulas de bola se dividen en las siguientes modificaciones:

• Los dispositivos estándar se caracterizan por un ancho de banda de hasta el 80%;
• Los dispositivos de paso total se abren completamente y prácticamente no interfieren con el flujo de refrigerante.

Importante: en los sistemas de calefacción domésticos, para garantizar la máxima transferencia de calor de los radiadores, se recomienda instalar válvulas de cierre de paso total. Tales dispositivos en forma abierta no impedirán el progreso del refrigerante.

Selección según el tipo de materiales de producción.

Una válvula de aguja para calefacción se selecciona no solo en función de las características y parámetros de un sistema en particular, sino también de acuerdo con el tipo de materiales de producción.

Las siguientes variedades están en el mercado hoy:

• Las modificaciones con una carcasa de acero - se caracterizan por su alta resistencia, soportan cargas mecánicas sustanciales, pero se distinguen por una baja resistencia a la corrosión.

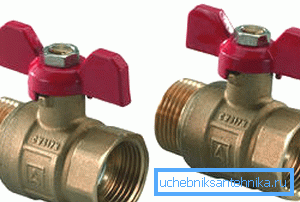

• Modificaciones en latón o bronce - plasticidad diferente y, como resultado, resistencia a cargas mecánicas. Además, los productos de latón y boro son resistentes a la corrosión y, por lo tanto, se recomienda su uso en sistemas con excesiva rigidez y agresividad del refrigerante.

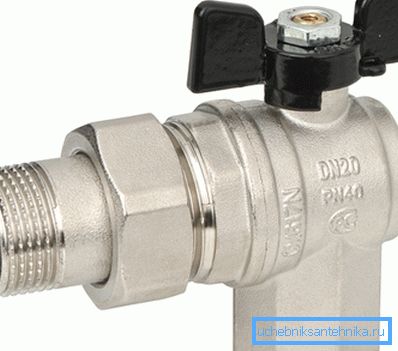

• Las modificaciones del acero inoxidable en venta son extremadamente raras y caras. La vida operativa de tales estructuras es la más larga de todos los productos anteriores.
• Las modificaciones hechas de siluminio se implementan como una falsificación para válvulas de bronce o bronce. El precio de tales productos es bajo, pero fallan rápidamente.

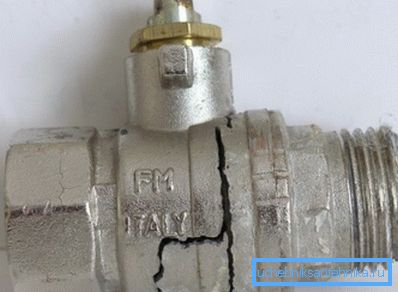

La silumina es un material frágil que literalmente se desmorona debido a la excesiva tensión mecánica y se desmorona debido a los cambios de temperatura.

No es fácil distinguir los productos de siluminio del bronce, pero es posible. Basta con hacer un rasguño profundo con un cuchillo o una lima en el cuerpo de la grúa.

Si la tira de rayado es amarilla, entonces es latón o bronce.

Si la banda de rayado es blanca, lo más probable es que el producto sea de siluminio y no se deba comprar.

• Las modificaciones hechas de materiales poliméricos son una categoría separada de válvulas. Dichos grifos están instalados para calefacción, ensamblados a partir de tuberías de polipropileno mediante soldadura.

Una diferencia característica entre los productos hechos de materiales poliméricos es el tamaño más grande que las dimensiones de las contrapartes de metal.

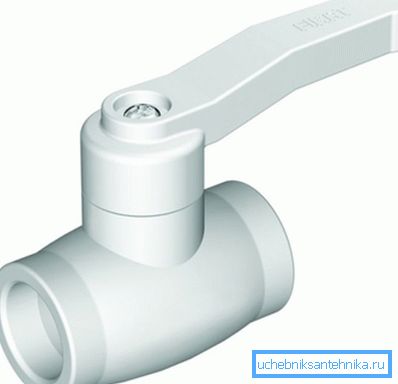

En términos de durabilidad, los grifos de polímero prácticamente no son inferiores a las modificaciones de metal, ya que no se corroen. Ejemplos típicos de válvulas poliméricas son válvulas con carcasa de polipropileno.

¿Cómo es la grúa Mayevsky y para qué se utiliza?

La grúa de Mayevsky es una bola de aire de ventilación. El propósito del dispositivo es liberar aire y / o refrigerante en una sobrepresión en el sistema.

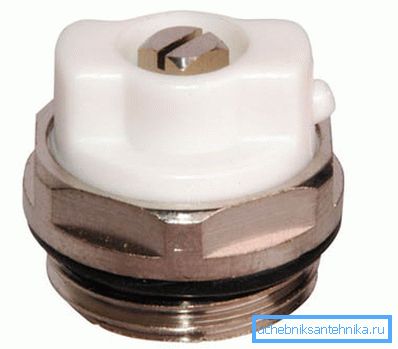

Tradicionalmente, la grúa de Mayevsky se instala en la parte superior del radiador, donde se atornilla como un tapón. Estructuralmente, el producto es una pequeña arandela con rosca en el borde. El núcleo de metal del accesorio se funde en una caja de plástico.

La válvula gira alrededor de su eje por medio de una llave especial o con la ayuda de un destornillador plano. Purgar el exceso de aire a través de la abertura lateral.

La instrucción para el sangrado de aire no es nada complicado:

• Insertamos un destornillador en la ranura o colocamos una llave en el vástago.
• Haciendo sus propias manos una vuelta en sentido contrario a las agujas del reloj y escuchamos un silbido: deja el aire.
• Purgar el aire debe guiarse por el testimonio del medidor de presión en el equipo de calefacción. Cuando la presión alcanza el nivel recomendado (para sistemas autónomos de no más de 1.5-2 Bar), la válvula se cierra en el sentido de las agujas del reloj.

Importante: junto con el exceso de aire, el refrigerante puede salir de la salida de aire, por lo que debe destornillar la válvula sosteniendo un recipiente pequeño debajo de ella.

Si en el proceso de montaje del sistema de calefacción resultó que no había una grúa Mayevsky, se puede obtener instalando una válvula de bola convencional.

Pero, esta solución tiene varias desventajas:

• Primero, el grifo habitual parecerá engorroso y no estéticamente agradable.
• En segundo lugar, las válvulas habituales no proporcionan la comodidad adecuada cuando se purga el aire, ya que la salida de dichos accesorios es grande.

Importante: la grúa de Mayevsky es una ventilación de aire de tipo mecánico que requiere la participación humana directa en el monitoreo de los parámetros de presión. Junto con los dispositivos mecánicos, hay válvulas de ventilación de aire automáticas en el mercado, que funcionan por sí mismas cuando la presión en el sistema supera la norma permitida.

Conclusión

En el artículo enumeramos los principales tipos de válvulas de bola, así como sus características estructurales y operativas. Ahora puede tomar la decisión correcta sobre el tipo de válvulas de cierre que puede necesitar para implementar estos u otros sistemas de calefacción (consulte también el artículo Reparación del sistema de calefacción: nos preocupamos por el estado del sistema de calefacción).

Se puede encontrar más información útil al ver el video en este artículo.
