Válvula de tres vías para calefacción: propósito,
Para la instalación de sistemas de calefacción, se utilizan varias válvulas de cierre y control, y para el montaje exitoso del equipo de plomería con sus propias manos es necesario entenderlo. Queremos considerar uno de los tipos más funcionales de tales válvulas: una válvula de tres vías.
Grúas multipuerto
Dispositivo
La válvula de tres vías es una bifurcación en forma de T de tuberías con un mecanismo de bloqueo y ajuste. El dispositivo tiene dos entradas y una salida, y si lo gira al contrario, una entrada y dos salidas.
Las entradas de entrada se indican con las letras A y B, y la salida - AB.
El mecanismo de bloqueo tiene tres posiciones (tres vueltas):
- En la primera posición, el agua ingresa a la entrada A y sale por la salida AB, mientras que la entrada B está completamente bloqueada;
- En la segunda posición, el agua se mueve desde la entrada B a la salida AB, y la entrada A está completamente bloqueada;
- En la tercera posición, el agua fluye hacia las entradas A y B, y en la salida AB obtenemos una mezcla de dos corrientes.
Presta atencion Las disposiciones enumeradas son justas para ajustar los modelos. Los productos destinados únicamente a flujos de conmutación no tienen una tercera posición.
El mecanismo de bloqueo se puede disponer de varias formas:
- Sharovy. Diseñado para cambiar hilos mediante la superposición de uno de los canales. Porque el ajuste es malo;
- Rotatorio. Se utiliza para el ajuste, ya que permite abrir y cerrar el canal sin problemas;
- Silla de montar. Puede tener un diseño tanto de bloqueo como de ajuste.

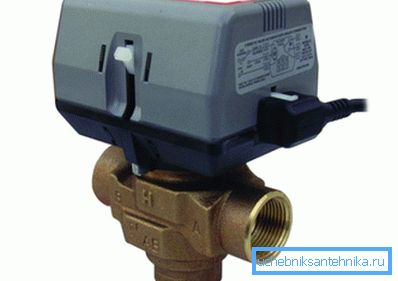

El mecanismo se controla manualmente mediante un asa (volante) o mediante un accionamiento eléctrico. Equipados con servos, los productos pueden integrarse en sistemas con control automático.
Presta atencion A pesar de una funcionalidad tan importante y una cierta indispensabilidad, el diseño del dispositivo es bastante simple y, por lo tanto, su precio es bajo.
Propósito y funciones
La válvula de tres vías puede realizar tres funciones:
- Flujo de refrigerante de mezcla. Se utiliza cuando es necesario mezclar el flujo de retorno en la alimentación para bajar la temperatura del flujo a los circuitos de baja temperatura o para ajustar la potencia de los radiadores sin cambiar el funcionamiento de la caldera;
- Dividiendo una corriente en dos canales. Se utiliza para drenar el refrigerante caliente al sistema de agua caliente o al tanque de almacenamiento, a la caldera, etc .;
- Cambiando la dirección del refrigerante.. Se utiliza cuando varios dispositivos trabajan juntos en el mismo sistema, así como para cambiar el circuito al modo de recirculación.
Considere uno de los casos más comunes: la caldera de calefacción está conectada al cableado del radiador y al colector de piso con calefacción. Como se sabe, el portador de calor para radiadores tiene una temperatura de aproximadamente 70 a 95 grados, mientras que el portador de calor para un sistema de pisos calientes no debe calentarse por encima de 40 a 50 grados.
Si bajamos la temperatura del refrigerante, entonces los radiadores no funcionarán normalmente y la casa se enfriará. Si servimos agua hirviendo en el piso cálido, será desagradable caminar en el piso. ¿Qué debemos hacer?
Aquí es donde la válvula de tres vías es útil. La tubería de retorno está conectada con el suministro al colector de una derivación de piso caliente con una válvula de tres vías, que se establece en el modo de mezcla.
Como resultado, una corriente fría del flujo de retorno se mezcla con la corriente de agua caliente, y la temperatura del chorro resultante se promedia a los 40 a 50 grados que necesitamos. Si lo desea, al ajustar la posición de la solapa, puede aumentar o disminuir la temperatura en el contorno del piso.
Otro ejemplo es la conexión del radiador mediante bypass de la misma manera. Cuando el grifo está en la posición de mezcla, la temperatura del radiador es más baja que la temperatura del refrigerante que fluye de la caldera, mientras que el resto de los dispositivos obtienen menos agua enfriada.
Si cambiamos el asa y cerramos el bypass, el radiador funcionará a plena capacidad. Si necesitamos apagar el dispositivo, simplemente colocamos la válvula en el modo de apagado y apertura de bypass, y cerramos la válvula de cierre en la entrada del radiador. Después de eso, el refrigerante circula alrededor de esta batería.
Presta atencion Es posible utilizar una válvula de cuatro vías, que no requiere una derivación.
Finalmente, la instrucción permite el uso de una válvula de múltiples vías en sistemas de múltiples circuitos con calderas de operación paralela, una caldera y una caldera de calefacción indirecta, con suministro de agua para calefacción y suministro de agua caliente. Los dispositivos permiten separar los flujos y regular su temperatura, asegurando el funcionamiento conjunto de varias unidades y circuitos.
Presta atencion Si una válvula con un servoaccionamiento está conectada a un termostato, cuando la temperatura de la habitación descienda, el controlador dará una orden al motor y cerrará la derivación. Cuando se alcanza el valor deseado, el dispositivo volverá al modo de fusión.
Conclusión
Las válvulas de tres vías permiten la mezcla, separación y conmutación de las direcciones de flujo en los circuitos de los sistemas de calefacción. El video te ayudará a verificar visualmente su efectividad y funcionalidad.
