Válvula de seguridad del sistema de calefacción - protección

El tema de la seguridad en el diseño del sistema de calefacción recibe una mayor atención, especialmente en el caso de la calefacción independiente. El principal peligro durante la temporada de calefacción proviene de un fuerte aumento de la presión, las tuberías simplemente no pueden soportar esto. La instalación de un dispositivo de seguridad simple facilita la igualación de la presión en el sistema.

Características del sistema de calefacción.

Todos los elementos de calefacción fueron diseñados originalmente para funcionar bajo ciertas condiciones. En el proceso, a menudo hay casos en que la presión en las tuberías aumenta dramáticamente. Y es bueno que los tubos resistan tal prueba, pero nadie puede garantizar que la próxima vez no habrá fugas, por lo que la válvula de seguridad para el sistema de calefacción es simplemente insustituible.

En cuanto a las razones del fuerte aumento de la presión en las tuberías, se puede distinguir:

• Calentamiento excesivo del agua: cuando la temperatura aumenta, el agua se expande, lo que provoca una tensión adicional en las tuberías y válvulas;

Presta atencion En parte, los tanques de expansión ayudan a hacer frente a este problema. El exceso de agua simplemente se acumula dentro del tanque.

• error en la selección de diámetros de tubería;
• si la calefacción se alimenta de la red de suministro de agua, y la presión en ella excede esta cifra en el circuito de calefacción;
• Incluso una válvula térmica normal para calefacción (una que se instala delante del radiador) puede causar un aumento de la presión en la tubería de suministro. Esto ocurre con mayor frecuencia durante el clima cálido, cuando el flujo de agua al radiador se reduce al mínimo;
• mal funcionamiento en la bomba de circulación también puede considerarse una de las razones.

Cómo garantizar la seguridad.

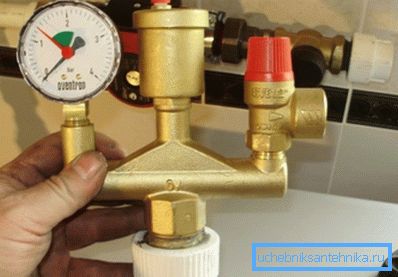

Al instalar cualquier sistema de calefacción se utiliza algo como "grupo de seguridad". Este término se refiere a una serie de dispositivos que le permiten monitorear el funcionamiento del sistema y solucionar los problemas rápidamente.

El grupo de seguridad usualmente incluye:

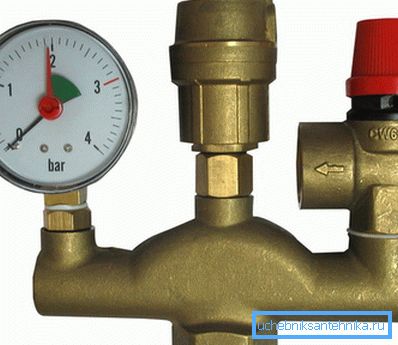

• manómetro
• ventilación de aire: le permite eliminar el aire de la tubería;
• de hecho, una válvula de seguridad para calefacción es un dispositivo que le permite descargar el exceso de presión en cuestión de segundos.

Clasificación

En los sistemas de calefacción de apartamentos y casas particulares se utilizan exclusivamente dispositivos de resorte con ajuste continuo. Por la relación de eficiencia, confiabilidad y costo, esta es una opción ideal.

Pero en general, hay varios tipos más de dispositivos de este tipo:

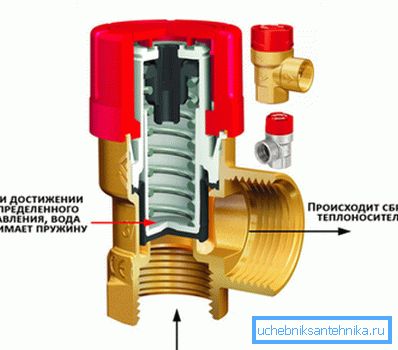

• primavera - En tales dispositivos, la barra del carrete está cargada por resorte y, a la presión normal, la válvula está cerrada. Tan pronto como la presión comienza a aumentar, el resorte se comprime y el orificio pasante aumenta: el exceso de medio de transferencia de calor se descarga en un contenedor separado o en el retorno;

Presta atencion La presión requerida para abrir la válvula debe ser al menos un 10-15% más alta que la cifra de trabajo en las tuberías.

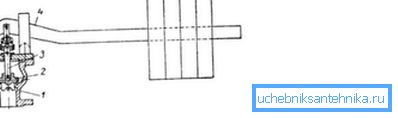

• dispositivos tipo palanca Se distingue por un alto precio y la posibilidad de un ajuste flexible del esfuerzo requerido para su apertura. La carga está en la palanca, y está fija en ella para que pueda moverse. Al ajustar la posición de la carga en la palanca, puede aumentar / disminuir el esfuerzo requerido para abrirla.

Es posible citar la clasificación y el grado y método de recuperación:

• si el elevador no supera los 0,05 de la altura del sillín, dicho dispositivo se considera de baja elevación;
• El dispositivo de elevación completa proporciona el movimiento del obturador a una distancia igual a la altura de la silla (o incluso mayor que esta).

Respecto al método de ajuste, la válvula de retención para calefacción puede ser:

• Con un ajuste suave, por ejemplo, puede traer un tipo de resorte. El movimiento de la puerta depende de la presión en la tubería;
• con ajuste de 2 pasos: se establece un cierto valor de presión de umbral, por encima del cual se abre automáticamente una abertura de paso, y esto sucede casi instantáneamente. Se utiliza en la industria, donde la pérdida de incluso unos pocos segundos puede llevar a consecuencias graves.

Dispositivos de retorno y bypass.

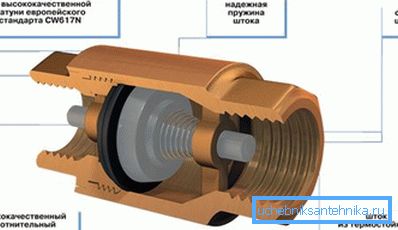

Una válvula de retención en el sistema de calefacción permite que el refrigerante se mueva solo en una dirección. El "punto culminante" de un dispositivo de este tipo es que el vástago cargado por resorte solo permite que el agua fluya en una dirección. Gracias a las conexiones roscadas para instalarlo no es difícil.

A veces, en lugar de un fusible de tipo abierto, se usa una válvula de derivación para calentar. Su función principal es la misma: la igualación de la presión en el sistema, pero si la opción de apertura simplemente deja caer el exceso de refrigerante, entonces el análogo de derivación redireccionará el agua dentro del circuito de calefacción.

Si hay termostatos instalados frente a los radiadores, entonces en la estación cálida puede haber una situación en la que todos ellos bloqueen fuertemente el flujo de agua hacia las baterías. Como resultado, la presión aumenta en la tubería de suministro.

Si se instala una válvula de derivación en la salida de la caldera, simplemente transferirá parte del refrigerante desde la tubería de suministro a la tubería de descarga. Entonces, si se usa una válvula de calefacción, entonces es necesaria una protección adicional del sistema de calefacción.

Válvulas de tres vías

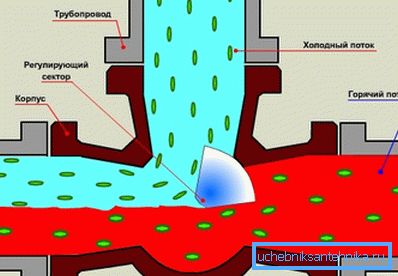

La principal diferencia de este tipo de dispositivo es el diseño: 1 entrada y 2 salidas.

Gracias a este dispositivo de tres vías se puede utilizar para lograr:

• mezclando el refrigerante caliente con el enfriado;

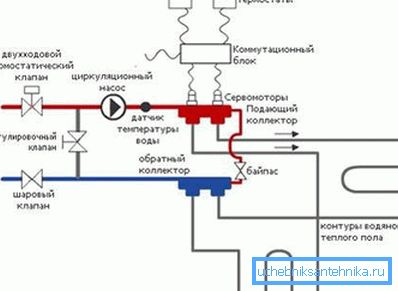

Presta atencion Esto es necesario cuando se utiliza calefacción a baja temperatura (suelo caliente). La válvula de tres vías le permite organizar la mezcla del refrigerante desde el retorno a la tubería de suministro y eliminar el riesgo de suministrar agua demasiado caliente.

• Una válvula de tres vías para calentar le permite aislar un circuito de calefacción de otro (esto puede ser necesario si se utilizan diferentes medios de transferencia de calor).

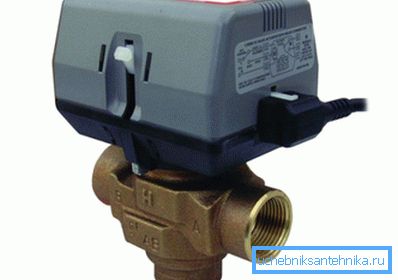

Dentro de la caja hay un amortiguador o una bola, cuya rotación regula la corriente de refrigerante. Se puede usar un servoaccionamiento conectado al termostato de la habitación para controlar el amortiguador.

Un par de palabras sobre la instalación.

La instalación de todos los elementos del grupo de seguridad se realiza a mano. No debe haber problemas con la instalación de un dispositivo de seguridad, ya que se utilizan conexiones roscadas. Y la pregunta principal es dónde colocar todos estos elementos.

Los dispositivos del grupo de seguridad deben colocarse en el área de la tubería de suministro en la caldera. Otra sutileza es dónde instalar las válvulas de cierre, que permiten cortar la caldera instantáneamente en caso de que no funcione correctamente.

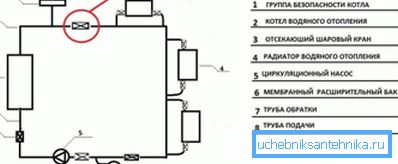

Las instrucciones para la instalación correcta de un grupo de seguridad requieren la colocación de una válvula de cierre detrás de un grupo de estos dispositivos. En este caso, incluso después de cortar la caldera, la válvula de seguridad le permitirá restablecer el exceso de refrigerante y evitar que la caldera se dañe.

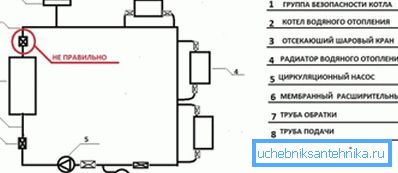

Las opciones de instalación para la válvula de cierre frente al grupo de seguridad y directamente en la sección de tubería que conduce a ella se consideran incorrectas. En este caso, cuando se apaga la caldera, el grupo de seguridad también se cortará, y la caldera puede sufrir.

Resumiendo

Instalar una válvula de seguridad le permite aumentar la confiabilidad del sistema de calefacción. Gracias a este dispositivo simple y barato, los picos de presión ya no amenazarán la integridad de las tuberías, y el calentamiento durará muchos años.

El video muestra el principio de funcionamiento del dispositivo de seguridad tipo resorte.
