Unión del radiador - esquemas y acoplamiento

En general, atar el calentador está conectando un nuevo jugador al juego. El radiador encaja con las tuberías, está equipado con nuevos tapones y grúas reguladoras, eso es todo, ya está en el juego.

Pero la simplicidad expresada funcionará solo cuando todo se haga correctamente, los refrigerantes pasan el radiador en la dirección correcta, los radiadores están equipados con accesorios con una comprensión completa de los problemas de compatibilidad, las conexiones se sellan con conocimiento.

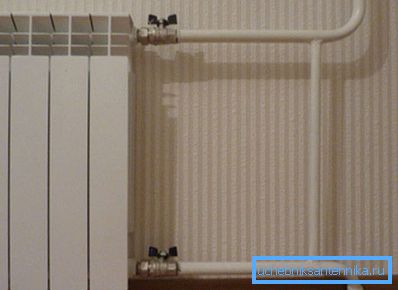

Diseño de entrada competente.

Un proceso simple, pero se necesita conocimiento.

Para entender la corrección del proceso lo dividimos en componentes.

Toda la instrucción es la siguiente:

  • Los diagramas disponibles para conectar los radiadores - elegimos;
  • Compatibilidad de varios tipos de baterías y accesorios - comprobar;
  • Flejadoras de radiadores con canalizaciones - muelle.

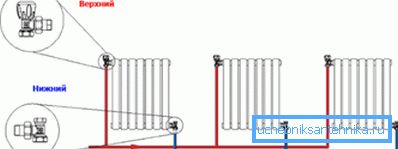

Conocimiento del esquema - resuelto el problema del piso!

Para informacion! Por separado, se considerarán las reglas generales de colocación espacial del radiador, ya que descuidarlas puede reducir significativamente la eficiencia de la batería.

Conceptos generales

La violación de reglas simples para colocar las baterías puede anular todas las etapas posteriores de la sujeción, reduciendo la eficiencia de un enlace al 25%.

Entonces

  • La distancia desde el alféizar de la ventana no debe ser inferior a 10 cm;
  • La distancia desde el suelo hasta el borde inferior del radiador no debe ser inferior a 12 cm;
  • El radiador no está colocado cerca de la pared, el espacio mínimo entre ellos debe ser de 20 mm;

Para su información! El kit de montaje con tapones incluye soportes para baterías seccionales, y para paneles, los sujetadores se incluyen con el radiador. Fueron diseñados originalmente para el período requerido.

Pero el deseo de nuestro hombre de ahorrar dinero y hacer todo a su manera lo hace hacerlo. Otro truco que le recordará la necesidad de un hueco: un calentador con un reflector de aluminio está pegado a la pared debajo de la batería, y se necesita un hueco entre éste y el radiador.

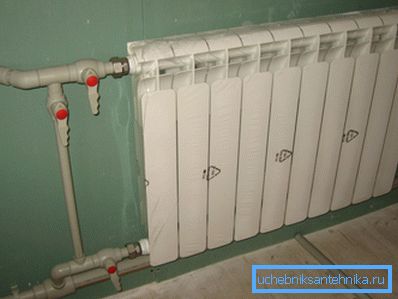

No lejos, ni cerca, ni alto, ni bajo.
  • Tenga cuidado con el nicho debajo de la batería. El deseo de ocultar el calentador puede llevar a la pérdida de eficiencia y la transferencia de calor. Para los amantes de la estética, el precio de una pregunta puede ser 10% de pérdida de transferencia de calor en nichos semiabiertos y 20% en nichos cerrados.

Entenderemos con los esquemas.

Es importante ingresar correctamente el radiador en el esquema. En las cabañas, en pequeños edificios de apartamentos puede haber dos esquemas de calefacción. En edificios de apartamentos, por regla general, una opción.

Aquí están:

  1. Diseño de una sola tubería;
  2. Esquema de dos tubos.

Con un esquema de una tubería, el agua de la caldera pasa por todo el ciclo desde la caldera, a través de las baterías, a la caldera a través de una tubería.

Es difícil decir cuál es la idea inicial de los ingenieros de desarrollo de este esquema, pero tiene muchos inconvenientes:

  • El transportador de agua o calor a presión se alimenta al punto superior y el autodrenaje disminuye. La temperatura del aire en las habitaciones superiores o en los pisos será más alta que en las inferiores;
  • Prácticamente no hay regulación de procesos.. Con un equipo simple, puede establecer el valor calculado para el refrigerante, pero no habrá ninguna razón para los pisos inferiores;
  • El trabajo de emergencia tanto de las empresas locales como de las empresas enteras causan muchos problemas. Es necesario desconectar el elevador o la casa.
Disposición óptima de la foto del cableado.

Para su información! Al decir que no hay una regulación del proceso, nos hemos alejado un poco de la verdad, ahora hay sistemas complejos que permiten regular este proceso. Pero son muy caros y están diseñados solo para hogares con calderas independientes.

El diseño de dos tubos es más simple y más confiable. El refrigerante se alimenta a través de una tubería, el agua enfriada pasa a través de la otra.

Hay dos opciones de conexión:

  • La primera, las tuberías que conducen y quitan, se establecen por un lado;
  • El segundo tubo principal viene en una dirección, y la descarga va al otro lado. Este esquema es aplicable para baterías largas y bajas, por regla general, de tipo de piso, para una distribución de calor de alta calidad.

Atencion Cualquiera que sea el tipo de conexiones que se usen, una tubería con agua tibia debe estar en la parte superior, y una tubería con agua fría, también llamada "retorno", debe estar en la parte inferior. En las fuentes encontrará la opción de traer agua caliente desde abajo como sea posible o alternativa.

Era aceptable hace unos 40 años, cuando las tuberías de radiador de calefacción de polipropileno pertenecían a la categoría de ciencia ficción, y las tuberías eran solo de metal, pero también salieron de la situación. Hablamos a la vez: el delineador de ojos de agua caliente te decepcionará.

Los radiadores estan listos

La recolección de radiadores no será un problema, todo se hace a mano con los estándares:

  • Determinaremos el esquema de conexión (suministro de calor desde la parte superior, recuerde), entregaremos la parte inferior bajo el flujo de retorno;
  • En la entrada superior, opuesta a la entrada del refrigerante, se coloca un tapón con una válvula Mayevsky para bajar el aire;
  • En la salida inferior, opuesta a la salida de retorno, instalamos un tapón de radiador ciego.

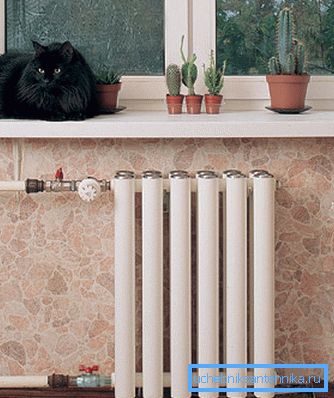

En la entrada y salida instalar grúas.

Sugerencia Todas las conexiones roscadas para las cuales no se proporcionan sellos de goma están selladas con cinta de arrastre y pasta especial, o con una cinta FUM especial que se parece a una cinta aislante.

Unas palabras sobre compatibilidad

Material Propiedades
Hierro fundido Toma todo lo que le queda en el hilo.
Acero Se siente muy bien con latón, acero inoxidable, cobre.
Aluminio Los pobres toleran el cobre, el latón. La galvanización se percibe como una necesidad.

Acoplamiento - el proceso final

En la actualidad, tres tipos de tuberías pueden participar en el proceso de flejado:

  • Encuadernación de radiadores de fundición con tubos metálicos. Para ser honesto, el metal + hierro fundido es una variación de ayer. Elegimos baterías de hierro fundido debido a su confiabilidad, retención de temperatura prolongada, por favor use, pero las tuberías se pueden cambiar por polipropileno;
  • Encuadernación de radiadores de calefacción con tuberías de metal-plástico. Suficiente opción confiable. Tiene una funda de metal que le permite ir a cualquier lugar de difícil acceso sin cambiar el esquema de conexión. Repite perfectamente cualquier curvatura de la pared.
  • El esquema de tuberías de calefacción por radiadores con polipropileno es el más interesante. Con todas las ventajas similares a las tuberías de metal y plástico, los compuestos de polipropileno son mucho más confiables. Entonces, en este caso, la soldadura se utiliza con la ayuda de soldadores especiales para tales tuberías.

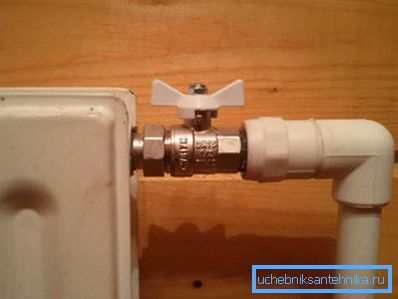

Polipropileno - tubería y soldadura - monolito.

Sugerencia Las construcciones de polipropileno se fijan más lentamente que las de metal y plástico, pero se obtiene una garantía en la tubería, las conexiones y la soldadura. En el caso del metal-plástico, las diferencias de temperatura dan diferentes extensiones al metal y al plástico, lo que puede conducir a fugas, y en el momento más inoportuno.

En conclusión

Las reglas para atar el radiador son simples: lo principal es saber dónde conectarse y el video de este artículo le dirá qué accesorios necesita y qué clave.
