Unidad de control de calefacción: funciones, dispositivo,
El moderno sistema de control de calefacción le permite implementar los esquemas y programas más complejos y avanzados para ajustar los modos de operación del equipo, para lograr ahorros de energía significativos, para proporcionar control remoto de calefacción. Queremos considerar la unidad de control de calefacción desde el punto de vista de sus características y ventajas estructurales y operativas.

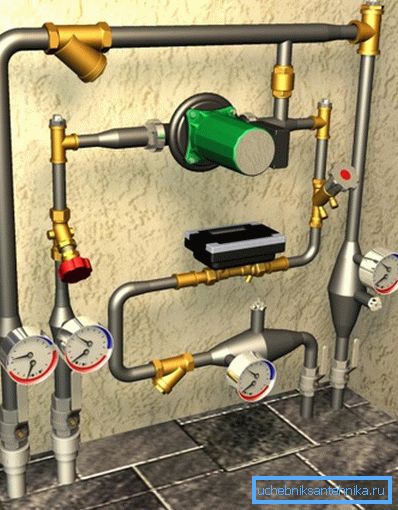

Unidad de control automático
Propósito

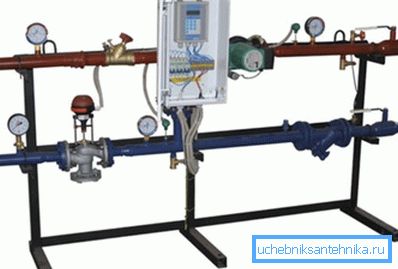

La unidad de control automático es un punto de calentamiento individual, diseñado para controlar los parámetros del refrigerante que circula en el sistema de calefacción, dependiendo de los indicadores de temperatura en la habitación, en la calle, en las tuberías de suministro y retorno del circuito.
Además, el sistema le permite implementar la protección en situaciones de emergencia, cambiar los modos de operación del equipo, el control de calefacción GSM. En el caso de una avería o una situación anormal, el módulo puede notificar a todos los suscriptores en la lista de correo a través de mensajes SMS.
Sin embargo, esta no es una lista completa de funciones.
El nodo de control puede proporcionar:
- Modos y parámetros de funcionamiento de la bomba de circulación del sistema de calefacción, una velocidad de circulación dada del refrigerante;
- Monitoreo del mantenimiento y ejecución de un programa de temperatura dado de tuberías de suministro y retorno. Esto ayuda a proteger el sistema contra el sobrecalentamiento y el enfriamiento excesivo;
- Mantener un diferencial de presión constante dado en el suministro y retorno al edificio., lo que permite trabajar normalmente a todos los equipos automáticos en el modo regular;
- Limpieza del portador de calor fino y grueso;
- Control visual de todos los indicadores de rendimiento del sistema.: temperaturas en áreas clave, diferencias de presión en la entrada y la salida del nodo, un modo de operación determinado, alarmas;
- Control remoto de calefacción por teléfono y vía internet.;
- Control remoto de la habitación, alarma, puertas de entrada y puertas con la ayuda de sensores adicionales..
Presta atencion Para instalar tal sistema, la caldera y otros equipos deben adaptarse al control electrónico. Marcos viejos con válvulas mecánicas con este esquema no funcionarán.
Dispositivo y principio de funcionamiento.

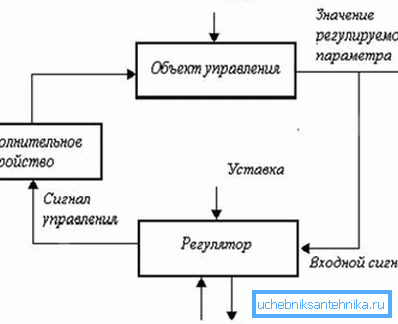

La estructura de cualquier sistema de control automático incluye tales nodos:
- Sensores y sensores que recopilan los datos necesarios en varias partes del sistema;
- Los controladores y procesadores que comparan los datos recibidos de los sensores con los valores dictados por la instrucción (programa) grabados en la tarjeta de memoria toman una decisión y, sobre la base de ello, otorgan comandos a los mecanismos de ejecución;

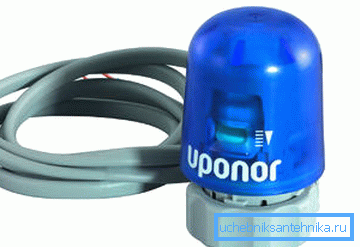

- Los mecanismos de ejecución que reciben comandos de los controladores y realizan acciones simples: apagan las válvulas y las válvulas, aumentan la potencia de las unidades, cambian los modos de operación del equipo de calefacción, realizan paradas de emergencia de los nodos rotos.

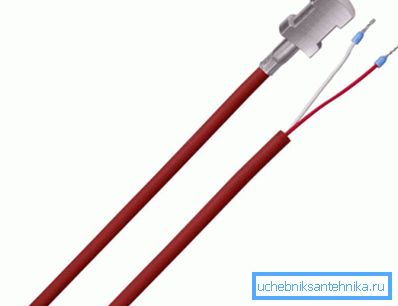

Los sensores son sensores de presión y temperatura, así como también sensores adicionales que le permiten monitorear diferentes procesos. Los sensores de temperatura más importantes suministran y devuelven el flujo de refrigerante, sensores de temperatura en la habitación y en la calle, así como sensores de presión en la entrada del sistema.

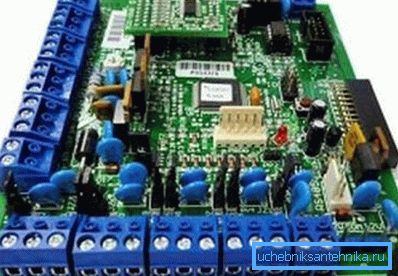

El papel del controlador lo desempeña una computadora de baja potencia que lee la información de todos los sensores. Un programa que detecta las condiciones de temperatura se graba en la tarjeta de memoria de una computadora.
El controlador compara los valores obtenidos con los establecidos y, si es necesario, toma la decisión de realizar cambios: aumentar el suministro de refrigerante a un circuito en particular, apagar la caldera o transferirla a otro modo de operación, etc.
Al tomar una decisión, el controlador envía una señal de control a uno u otro actuador: relé de conmutación, válvula o servo de válvula, interruptor o electrónica de la caldera. Dependiendo del programa establecido, el módulo GSM para el control de calefacción puede enviar mensajes al propietario sobre un evento en particular, y esperar una respuesta puede tomar ciertas medidas.

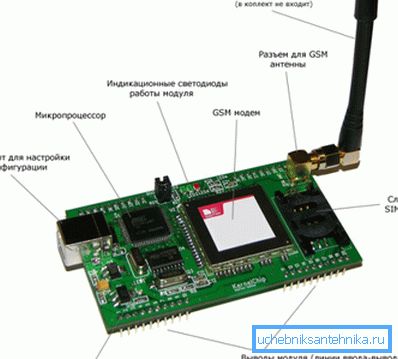

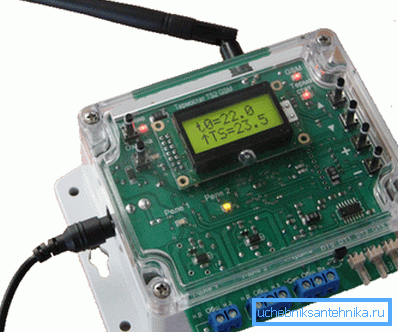

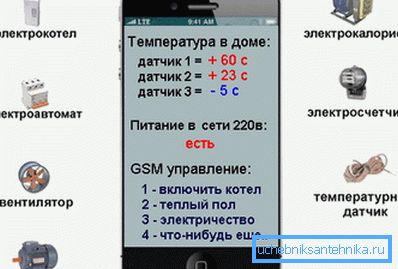

La calefacción en una casa de campo se controla a través de GSM mediante un módulo especial incorporado en la computadora.
Este módulo incluye los siguientes elementos:
- Ranura para cambiar la tarjeta SIM;
- Fuente de alimentación y batería;
- Módem GSM;
- Conector para la antena;
- Puerto LAN para conectarse a un ISP;
- Microprocesador;
- Tarjeta de memoria;
- Conector USB para configuración y configuración;
- Indicadores LED o pantalla de cristal líquido;
- Grupo de contacto con entradas y salidas para la recolección de datos y envío de señales de control.

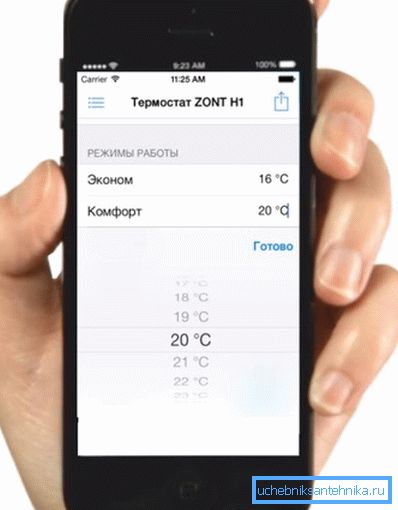

Presta atencion Junto con el módulo para control GSM, se debe suministrar software para la instalación en el sistema operativo de un teléfono móvil. El programa ayudará a organizar el controlador y el operador de comunicación remota.
Beneficios
¿Cuáles son las ventajas de usar la unidad de control de calefacción automática?
Un controlador moderno con un módulo de comunicación le permite obtener las siguientes ventajas y beneficios:
- El ajuste preciso del sistema en tiempo real permite un ahorro máximo con un nivel apropiado de confort;
- Puede lograr exactamente la temperatura y los parámetros climáticos de la habitación, lo que desee, y para ello basta con configurar los valores de temperatura deseados;
- La notificación instantánea de modos de emergencia y eventos anormales aumenta significativamente la confiabilidad y seguridad del trabajo;
- Usted tiene la oportunidad de salir de la casa con calefacción en funcionamiento ya distancia para controlar su estado, así como controlar los modos de funcionamiento, encender o apagar el equipo de forma remota;
- Una visita de invierno a una casa de campo con la calefacción apagada requiere que ingrese a una habitación fría, derrita la unidad y espere varias horas hasta que la habitación se caliente. Ahora puede dar un comando para que se encienda por adelantado y no pierda tiempo.
Puede ensamblar y conectar el sistema de control usted mismo; para esto, no se requieren permisos ni aprobaciones. El trabajo es fácil de hacer siguiendo las instrucciones del fabricante. El precio del kit puede variar de 4 a 40 mil rublos, dependiendo de la configuración y el fabricante.
Presta atencion La mayoría de los módulos tienen conectores para conectar sensores adicionales, con la ayuda de los cuales es posible organizar el control sobre la apertura de ventanas y puertas, escuchar o mirar y otras funciones útiles.
Conclusión
El control y la gestión de los sistemas de calefacción modernos pueden llevarse a cabo mediante software con la participación remota del operador. La comunicación se puede realizar a través de la comunicación celular digital GSM o Internet. Información adicional que puedes encontrar en nuestro video.
