Tubería para calefacción por suelo radiante: cómo elegir la

El mercado de la construcción ofrece diferentes tipos de tuberías utilizadas para crear sistemas de calefacción por suelo radiante. Al elegirlos, el precio del material, la dificultad de trabajar con él, la duración del período de servicio son de particular importancia. Para pisos cálidos, los tubos de aluminio son los más utilizados, así como los homólogos de polímero hechos de PEX (polietileno reticulado) o polipropileno.

Una gran opción sería el sistema de cobre. Sin embargo, este material se usa con poca frecuencia, ya que el costo de una tubería para un piso cálido de cobre es bastante alto.

Características del sistema de calefacción por suelo radiante.

El principio de funcionamiento de los sistemas de agua es bastante simple. Tubos especiales se colocan debajo de la superficie del piso. Calientan el piso, y de él sube aire caliente a la habitación (lea también el artículo Selección y colocación de tuberías para un piso con calefacción: características de instalación del sistema de calefacción).

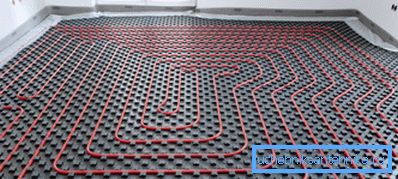

Presta atencion Gracias al diseño del sistema, el calor se distribuye uniformemente en todo el volumen de la habitación. Proyecto, característico para la calefacción del radiador, no se crean

La instalación de redes de agua, por regla general, se realiza en aseos, cocinas, baños, etc. La mayoría de las veces para el pavimento se elige la baldosa cerámica, que tiene buena conductividad térmica.

Fortalezas y debilidades

Al elegir un sistema de calefacción de piso para tuberías, debe considerar todos sus pros y sus contras.

Las siguientes son las principales ventajas del diseño:

1. Toda la zona de la habitación se calienta de manera uniforme.
2. Las tuberías metálicas para calefacción de pisos y otros elementos del sistema están enmascaradas debajo de la capa superior.
3. Es posible calentar habitaciones volumétricas con bajo consumo de energía.
4. Respeto al medio ambiente del sistema: las emisiones electromagnéticas y las emisiones dañinas están ausentes.
5. Solo tienes que gastar dinero una vez para instalar la red. El costo de su operación es mínimo.

De los menos se pueden destacar los siguientes:

1. La necesidad de utilizar una bomba de agua.
2. La complejidad del sistema de instalación.
3. Es difícil regular la temperatura de calefacción de las habitaciones.
4. A veces, la presión en el tubo ascendente disminuye, y debido a esto, los apartamentos vecinos se calientan peor.
5. Una pequeña posibilidad de fuga que es difícil de encontrar.
6. El sistema espesa la "torta" del piso al menos 8/10 cm.
7. La instrucción advierte que se necesita algo de tiempo para probar eventos y lanzar la red.

Selección de tubería

1. Los sistemas de calefacción de pisos utilizan tuberías de polibuteno, polietileno, aluminio, cobre, acero y polipropileno. Las regulaciones prohíben el uso de hierro negro y las variedades de sutura solamente.
2. El diámetro exterior óptimo de los elementos del sistema es de 16-18 mm. El grosor del piso con tal parámetro no aumentará mucho, y no se necesitarán dispositivos adicionales para una hidráulica efectiva.

Presta atencion Después de colocar los tubos se llenan con un acoplador. Si están dañados, habrá que abrir la tapa. Sobre esta base, los tubos de plástico para calefacción por suelo radiante deberían ser extremadamente fiables.

1. Todas las juntas del sistema deben hacerse herméticas en un 100%, y sus elementos individuales deben tener protección que evite la difusión de oxígeno.
2. El coeficiente de expansión lineal del material debe ser inferior a 0,025 mm / mK, conductividad térmica: desde 0,43 W / mK.
3. En una habitación deben colocarse bobinas de tubo, que consisten en un solo corte de la bahía.
4. La vida útil del material debe ser comparable a la vida útil de la instalación.

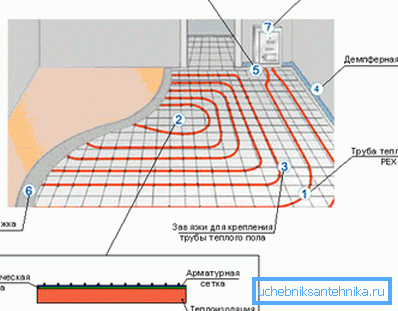

Tubos de pex

1. Las tuberías de polietileno reticulado tienen una mayor resistencia al estrés térmico. Esto hace posible elevar la temperatura del portador de calor.
2. El aumento de la resistencia del material se logra mediante el uso en la producción de alta presión.
3. Los tubos flexibles PEX para calefacción por suelo radiante tienen diferentes densidades. La densidad óptima de reticulación varía en el rango de 65-80%. Este parámetro determina el precio de los productos.
4. El polietileno se puede procesar de varias maneras. Usando gas silano (densidad de reticulación - 65%), peróxido (indicador de 75%), irradiando PE con un haz de electrones en un campo magnético (densidad 60%).

Los accesorios engarzados se utilizan para obtener el compañero de tubería apretado y duradero con sus manos. La conexión tarda solo unos segundos.

Sucede así.

1. Un anillo de compresión se coloca en un lado de la articulación.
2. Además, un dispositivo especial expande la sección del tubo.
3. En la tubería se instala la conexión ampliada.
4. En la etapa final, los tubos están firmemente rizados con un anillo alrededor de la conexión.

Las tuberías PEX son óptimas para los sistemas de calefacción por suelo radiante. Sin embargo, sabiendo cuánto cuesta la red de ellos, muchos propietarios prefieren contrapartes de metal y plástico, ya que son mas baratos

Análogos metal-plástico.

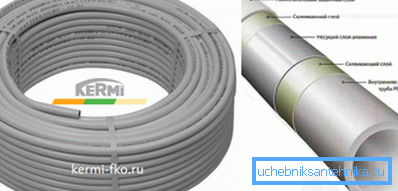

Cuando se calientan, los productos de aluminio y plástico conservan su estructura original, pueden resistir cargas impresionantes y su vida útil es muy larga. Los productos constan de cinco capas.

Tres capas: las dos principales restantes las unen, es decir, son vinculantes. Dentro y sobre la superficie de la tubería hay polietileno o polipropileno reticulado. En el centro del producto - papel de aluminio.

También se conecta al plástico con pegamento.

1. La capa interna es responsable de las propiedades de trabajo del producto, en relación con la temperatura y la presión.
2. Luego hay una capa de componente adhesivo especial. Proporciona un acoplamiento confiable del polímero a la parte central del metal.
3. Se utiliza una lámina especial para producir esta capa de aluminio. Su grosor, en función de la sección y variedad de tuberías, oscila entre 0,2 y 2,5 mm.
4. Esta parte del producto se suelda a lo largo de toda su longitud mediante dos métodos: superposición o extremo a extremo.
5. La siguiente es la segunda capa de adhesivo. Sostiene el metal con la superficie protectora exterior del producto.
6. La capa exterior de la tubería está hecha de polietileno, que tiene una estructura reticulada u ordinaria, pero con alta densidad. También se fabrican productos de diferentes calidades de polipropileno.
7. Debido a esta estructura, los tubos de aluminio tienen buena flexibilidad, resistencia a la deformación y plasticidad térmica. Esto es especialmente importante cuando se dispone de calefacción por suelo radiante.

Presta atencion El piso con aislamiento térmico de las tuberías de plástico metálico debe montarse en forma de rondas, espirales, serpientes. Esta estructura del sistema tiene un gran número de vueltas. Al mismo tiempo, una masa relativamente pequeña de productos facilita enormemente el flujo de trabajo.

Cómo calcular el flujo de tubería

1. Al planificar la disposición de los pisos con calefacción por agua en una habitación en particular, se debe tener en cuenta que la longitud de la bobina de tuberías especiales no puede ser superior a 100 metros.. En este caso, se debe disponer un circuito (circuito) separado de la red de todo el producto.
2. Los expertos dicen que una bahía de 100 metros es suficiente para calentar una habitación de 20 metros cuadrados.. Al conocer el volumen total de la habitación, es posible calcular la cantidad de tubería que se necesita por m2 de piso con calefacción.

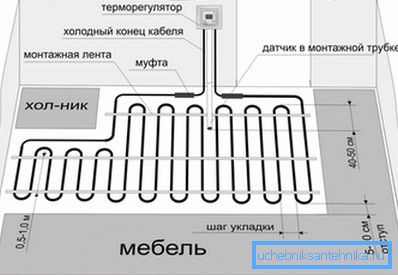

1. Al realizar cálculos, no olvide restar la cantidad de áreas de material requeridas (debajo de muebles, electrodomésticos, etc.) sobre las cuales no se colocarán las tuberías.
2. Al diseñar un sistema de calefacción por suelo radiante, debe tener en cuenta la distancia, llamada inclinación, que debe dejarse entre las bisagras adyacentes.. Su valor depende del nivel de temperatura en el lugar de instalación de los pisos con calefacción. El paso máximo debe ser de 30-35 cm.
3. Si es más grande, los usuarios sentirán caídas de temperatura, ya que la superficie del recubrimiento de acabado no se calentará de manera uniforme.

Conclusión

La mejor opción es utilizar productos de polímeros para sistemas de calentamiento de agua de piso de tuberías. Estos productos modernos y confiables pueden ser sólidos o tener una capa protectora y reforzada de aluminio.

El video en este artículo te ayudará a entender la información adicional.
