Transferencia de calor desde radiadores y sus otros

06-08-2018
Calefacción

¿Qué parámetros deben prestar atención al comprar una batería de calefacción? En general, ¿qué son? ¿Qué es mejor: los productos de fundición tradicionales, el aluminio ligero o el acero fuerte? ¿Cómo reducir o aumentar la transferencia de calor de los dispositivos de calefacción? Tratemos de responder estas preguntas.

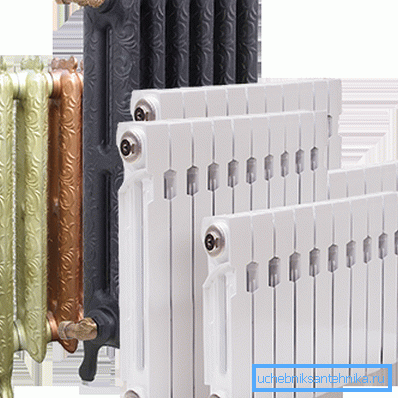

Nuestra tarea es entender la diferencia entre las diferentes baterías de calefacción.

Tales sistemas de calefacción diferentes

Estimado lector, debemos discutir inmediatamente un punto muy importante. Un mal radiador puede llamarse solo uno que no corresponde a las características declaradas por el fabricante. Pero parámetros tales como el material, la capacidad de calor, las dimensiones y la resistencia a la tracción deben evaluarse de manera negativa o positiva, solo para condiciones específicas.

Vamos a tratar de explicar con ejemplos.

  • Para un sistema autónomo que funciona con una caldera de combustible sólido, el volumen interno de la sección y su capacidad térmica son importantes. Cuanto más de estos parámetros, mejor: significan que no será frío entre el encendido de la casa. De ahí la popularidad de las baterías de hierro fundido entre los propietarios de casas particulares en aldeas no gasificadas.

Por cierto: en lugar de baterías masivas, se puede usar un acumulador de calor conectado al circuito para ahorrar calor: un gran tanque con agua y aislamiento térmico.

  • El aluminio es bueno para sistemas autónomos con calderas de gas, diesel y eléctricas para calefacción. Un pequeño volumen interno, un precio de sección modesto y una gran área de aleteo serán muy útiles. Pero la alta resistencia y la capacidad de transferir temperaturas significativas al material no parecen ser buenas: los parámetros típicos de un circuito de calefacción autónomo son 70 / 50С con una presión de 1,5 a 2 atmósferas.

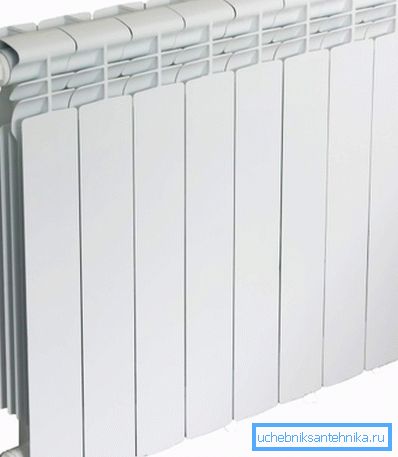

Aluminio Nami Classic.
  • El alcance de los registros de acero - habitaciones conectadas a la calefacción central, en las que se presta una atención considerable al diseño. El acero tiene la mayor resistencia a la presión hidráulica y es capaz de soportar un fuerte calor, pero no puede presumir de una buena transferencia de calor por unidad de volumen interno.
  • Finalmente, los productos bimetálicos combinan la resistencia de un núcleo de acero con una alta conductividad térmica de la carcasa de aluminio, lo que les permite estar equipados con aletas avanzadas. Son una excelente opción para los sistemas de calefacción central donde la necesidad de calor es lo suficientemente alta.

Parámetros clave

Entonces, ¿qué opciones debo mirar al comprar?

  1. Sobre la masa de la sección y su volumen interno. Están directamente relacionados con su capacidad calorífica.
  2. La temperatura de funcionamiento determina la capacidad de la batería para soportar el sobrecalentamiento en el sistema DH.

Vale la pena aclarar: en general, la temperatura del refrigerante está legalmente limitada a 95 ° C. Sin embargo, bajo ciertas circunstancias (por ejemplo, cuando se opera el conjunto del elevador con la boquilla retirada y la succión obstruida), puede haber 120 y 130 grados.

  1. Una alta presión de trabajo significa que un martillo de agua con un llenado rápido del circuito no dañará la sección y no sacará el pasador o el enchufe.
Consecuencias del martillo de agua.
  1. Una alta disipación de calor del radiador de calefacción en términos de sección con otros parámetros satisfactorios será una ventaja definitiva. Está claro que es improbable que las interminables filas de secciones complacan al propietario con su apariencia.
  2. La distancia del centro le permite aumentar la notoria sección de transferencia de calor, sacrificando la compacidad o, a la inversa, colocar una batería compacta bajo una ventana panorámica alta.
  3. Finalmente, el costo moderado también será una ventaja definitiva.

Muestras de investigación

Vamos a familiarizarnos con varios productos de diferentes tipos presentados en el mercado ruso moderno.

MS-140M-500

Parámetro Significado
Material Hierro fundido
Volumen de la sección 1.45 litros
Peso de la sección 6,7 kg
Temperatura de funcionamiento 130С
Presión de trabajo 9 kgf / cm2
Distancia al centro sobre los pezones 500 mm
Sección de transferencia de calor 160 vatios
Valor minorista 480 rublos / sección

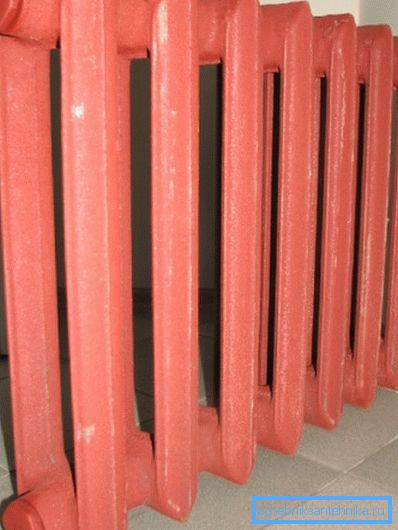

Clásicos sin edad - fundición de hierro MS-140.

Matriz: los fabricantes indican la sección de transferencia de calor a Dt (temperatura delta entre el refrigerante y la habitación) a 70C. El valor real de este parámetro durante la mayor parte de la temporada de calefacción es notablemente menor.

Warmica Lux 70/500

Parámetro Significado
Material Aluminio
Volumen de la sección 0.35 litros
Peso de la sección 1,05 kg
Temperatura de funcionamiento 130С
Presión de trabajo 16 kgf / cm2
Distancia al centro sobre los pezones 500 mm
Sección de transferencia de calor 185 vatios
Valor minorista 295 rublos / sección

Harmony A40 1-500 KZTO

Bajo este nombre se oculta el registro tubular totalmente soldado de producción rusa.

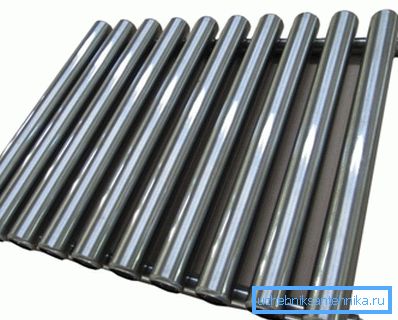

Registro de una fila A40.
Parámetro Significado
Material Acero
Volumen de la sección 0.63 litros
Peso de la sección 1.1 kg
Temperatura de funcionamiento 130С
Presión de trabajo 15 kgf / cm2
Distancia al centro sobre los pezones 500 mm
Sección de transferencia de calor 56 vatios
Valor minorista 590 rublos / sección

Nota: para la sección en este caso aceptamos un tubo de registro. Está claro que el producto completamente soldado no entiende.

Monolito de Reefar

Otro producto no separable del fabricante nacional es un dispositivo de calentamiento bimetálico de la empresa Rifar.

Parámetro Significado
Material Acero, aluminio
Volumen de la sección 0.21 litros
Peso de la sección 2.0 kg
Temperatura de funcionamiento 135С
Presión de trabajo 100 kgf / cm2 (los ensayos hidráulicos se realizan a una presión de 150 atmósferas)
Distancia al centro sobre los pezones 500 mm
Sección de transferencia de calor 196 vatios
Valor minorista 812 rublos / sección

Tenga en cuenta que: cuando instale radiadores bimetálicos con sus propias manos, se recomienda utilizar solo tubos de acero. ¿Cuál es la razón de la instrucción? Es fácil de entender: combinar en el circuito general el dispositivo de calentamiento bimetálico más fuerte y el tubo de plástico, que ya se romperá a 10 atmósferas, es irracional.

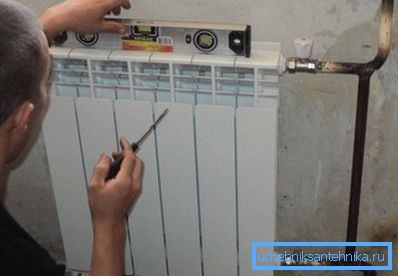

Para los sistemas de calefacción central es mejor usar tuberías de acero.

Ajuste

¿Qué hacer si la casa está demasiado caliente o, por el contrario, demasiado fría?

Regulación del radiador

Un radiador que emite demasiado calor se suministra con un estrangulador, un regulador de la capacidad del revestimiento.

Como siempre, hay una serie de sutilezas.

  • El acelerador se ajusta con un cambio mínimo en su posición con pausas largas (al menos media hora) para la estabilización de la temperatura.
  • En lugar de un estrangulador, a menudo se usa una cabeza termostática. Es bueno porque puede ajustar su capacidad automáticamente, dependiendo del grado de calentamiento del aire en la habitación.

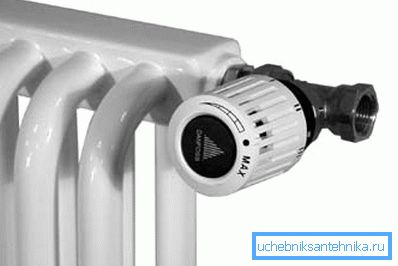

Radiador tubular de acero con cabezal térmico.
  • Solo un calentador equipado con un puente entre las conexiones puede ser regulado en el sistema de calefacción central. De lo contrario, las válvulas regularán la permeabilidad de todo el tubo ascendente con las consecuencias correspondientes para sus relaciones con sus vecinos.

Configuración del nodo del elevador

En una casa privada, alimentada por una red de calefacción, la función de un empalme con la autopista se realiza mediante una unidad de ascensor común, igual que en un edificio de apartamentos, pero con un diámetro menor de válvulas de cierre.

El ajuste se puede hacer de dos maneras.

  1. Aumente y disminuya el diámetro de la boquilla, el método estándar de ajuste de los parámetros del sistema de calefacción.. Nota: sus dimensiones deben ser consistentes con la organización que le vende el calor.

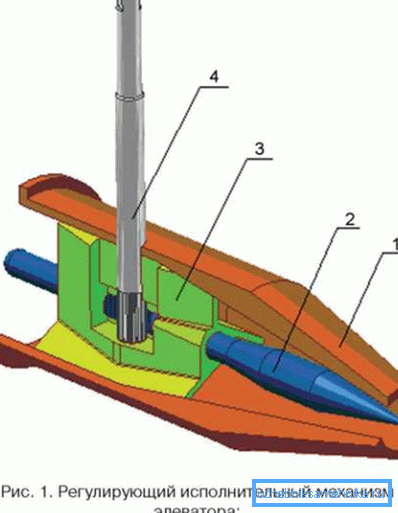

La alternativa es usar un elevador ajustable.
  1. Además, la cantidad de calor restante en la casa se puede reducir al reducir el diferencial en el ascensor. Para este propósito, el tubo de entrada cierra la válvula de entrada con un control continuo de la presión del tubo de retorno a través del manómetro. Reducir el diferencial no debe ser más de 2 metros (0.2 kgf / cm2) a la vez.

Aumento de la salida de calor del radiador

¿Qué hacer si hace frío en casa? La solución más obvia es aumentar la longitud del radiador, instalando secciones finales adicionales. La transferencia de calor crecerá, pero no de forma lineal: las secciones extremas siempre son notablemente más frías que el revestimiento.

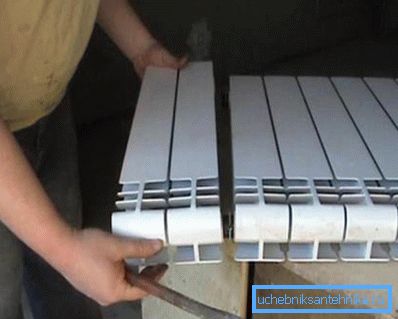

En la foto - conexión de secciones adicionales al radiador.

La instalación del puente en frente del radiador de la válvula cuando está cerrado redirigirá el refrigerante de este a la sección, lo que aumenta ligeramente el flujo de calor del calentador.

Nota: en cualquier momento, la batería debe tener las válvulas abiertas en el revestimiento o en el puente. Una vez que haya cerrado todas las válvulas, nuevamente, se condenará automáticamente a una reunión con vecinos muy insatisfechos.

Si el comienzo del radiador es notablemente diferente en temperatura de las secciones finales, tal vez sea necesario lavarlo. Para este propósito, en el verano, con la calefacción descargada, se instala una válvula de bola convencional en el tapón ciego inferior; Una manguera de jardín se utiliza para descargar el agua en la alcantarilla.

Finalmente, para un calentamiento más uniforme de las secciones, es mejor elegir una conexión inferior de un solo lado y dos lados del calentador. Además, siempre se calentará a lo largo de toda la longitud: el flujo de agua a través del colector inferior no permitirá que se acumule sedimento. El lavado se puede olvidar durante décadas.

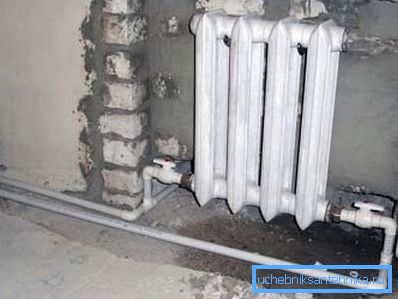

La batería con la conexión bidireccional inferior no necesita ser lavada.

Conclusión

Esperamos sinceramente que nuestros consejos y recomendaciones ayuden al lector a elegir y configurar equipos de calefacción para su hogar.

Como siempre, se puede encontrar información adicional en el video adjunto. ¡Éxitos!
