Transferencia de calor de radiadores de hierro fundido:

El clásico acordeón de hierro fundido, como la nostalgia de la infancia, aún se mantiene firme entre la variedad de radiadores de aluminio y bimetálicos, halógenos y convectores. Aunque la disipación de calor de los radiadores de hierro fundido es más baja que la de muchos de los calentadores modernos, las leyendas sobre su durabilidad y sin pretensiones aparecen en los espacios abiertos de la antigua Unión. El cálculo correcto del número de secciones y el ingenio de la gente le permite aumentar la potencia del "hierro fundido" y crear una atmósfera cálida en el interior.

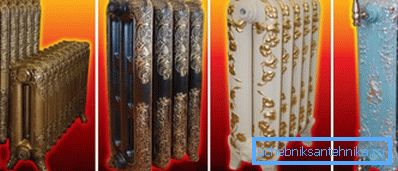

Hermosa

Clásico retro

Con el inicio del clima frío, los radiadores de calefacción se convierten en el foco de una mayor atención de los habitantes de los apartamentos y el punto de partida de los diálogos. ¿Por qué hace calor en una casa con calefacción centralizada y no tanto en la siguiente? ¿Cuál es la temperatura de las baterías de hierro fundido y, en consecuencia, el grado de su positivo y lo que generalmente son atractivos?

La batería fría es un desastre

Donde es mas y menos

Al contrario de las tentaciones del mercado moderno de dispositivos de calefacción, las baterías de hierro fundido son buenas:

  • Servicio prolongado hasta medio siglo;
  • resistente a la corrosión;
  • falta de escoria gracias al mayor diámetro de los canales;
  • la posibilidad de variar el número de secciones;
  • baja resistencia hidráulica;
  • alta potencia
  • la concentración de calor debido al considerable grosor de las paredes y el volumen de agua en el interior;
  • Instalación decorativa y de suelo (muestras modernas);
  • costo diferente - el precio puede variar de 400 a 6000 rublos.

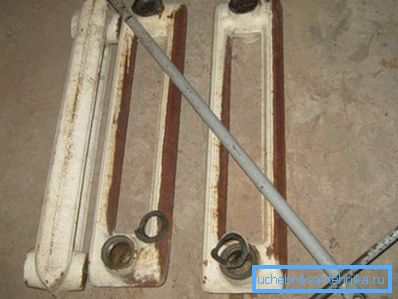

Con esta tecla, puede agregar / reducir el número de secciones.

La acumulación de óxido a lo largo del tiempo no puede considerarse un inconveniente significativo del producto, pero aquí vale la pena examinar detenidamente lo siguiente:

  • son pesados Simplemente son muy pesados, y si una sección pesa entre 6 y 7 kg, necesitará una docena de ellas, y ni siquiera en una habitación, sino más el peso del volumen de agua (1,35 litros);
  • Superficie de transferencia de calor pequeña y baja conductividad térmica del material;
  • La propagación del calor se produce por radiación, y solo el 20% por convección;
  • Poca compatibilidad con los sistemas de calefacción que ya están equipados con dispositivos de control térmico, y esto elimina la economía de combustible.

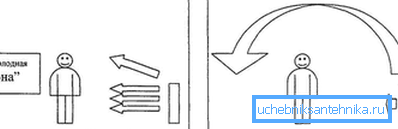

La radiación de calor pierde la convección

El tradicional “hierro fundido” MS-140, destinado a calentar el sector residencial, sirvió de base para el surgimiento de nuevos modelos: MS-140-500, MS-140-300, MS 140-180. Se diferencian en masa, capacidad, distancia entre centros, etc.

Calculadora en tus manos

El indicador más importante de cualquier batería para el consumidor es su potencia o transferencia de calor, la cantidad de calor asignada durante un cierto período de tiempo. Sabiendo qué es la transferencia de calor de los radiadores de hierro fundido, literalmente no sobrecargas la casa / apartamento y no arreglas África.

Varios factores afectarán el cálculo de los parámetros de calentamiento:

  • número de ventanas;
  • altura del techo;
  • área de la habitación;
  • número de paredes exteriores;
  • Temperatura máxima bajo cero en la región..

Calculó la potencia requerida de varias maneras, entre las cuales puede elegir la menos confusa y conveniente.

Presta atencion No tenga miedo si obtiene un número fraccional como resultado de operaciones matemáticas. Redondéelo a lo grande: un pequeño "re" siempre es mejor que un pequeño "no antes".

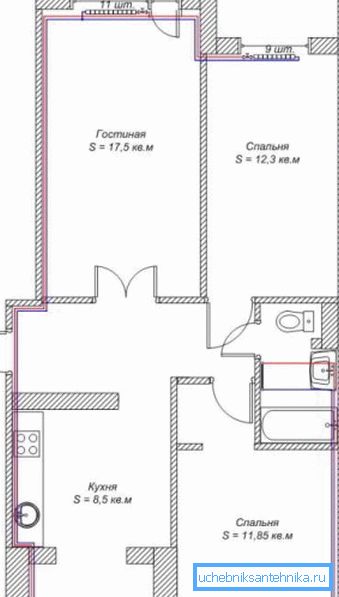

Este esquema tiene en cuenta todos los matices en la planificación de la calefacción.

Elemental, watson

La base para este cálculo es un muro externo con ventanas en una casa de panel (SNiP II-3-79). Si su habitación tiene 1 pared con 1 ventana, entonces por cada 10 m2 necesitará 1 kW de potencia del radiador. Dos muros exteriores aumentarán la potencia nominal a 1,3 kW.

La segunda forma sencilla de calcular el área de la habitación con una altura de techo de al menos 2,5 m, que es suficiente para 100 vatios por cuadrado.

La fórmula tiene la siguiente forma:

S * 100 = N total, donde

  • S - área de la habitación (largo * ancho);
  • N total - la capacidad total de calefacción.

La salida de calor nominal de la sección del radiador de hierro fundido es de 140 W en promedio y, al dividir Ntot por esta cifra, puede averiguar el número requerido de secciones.

Por volumen

En este caso, la siguiente fórmula se utiliza para operaciones matemáticas:

h * s * Nm = N total, donde

  • h es la altura del techo;
  • S es el área de la habitación;
  • Nm es la potencia nominal estándar por 1 m3, que es en promedio de 41 W / m3.

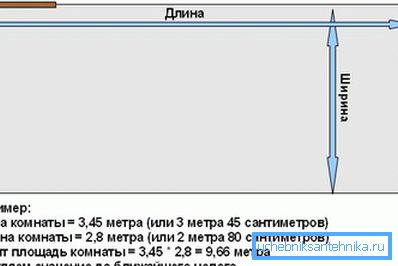

Esta foto es para alguien que no ha hecho cálculos durante mucho tiempo.

Presta atencion Con el aislamiento adecuado y la presencia de ventanas de doble acristalamiento, el indicador de potencia térmica se reduce de 41 a 34 W por m 3.

Si alguien olvidó la física, la expresión h * S puede reemplazarse por el símbolo V, que significa el mismo volumen - ancho * largo * alto. En este caso, la fórmula tendrá el mismo valor, pero se verá más corta:

V * Nm = N total

La transferencia de calor de una sección del radiador de hierro fundido se calcula de manera similar al método anterior: Ntotal / 140 W. Nuevamente, no debemos olvidar que los cálculos propuestos se basan en un promedio de +20 ° C en interiores y menos lo mismo en la calle. Por lo tanto, no debe descontar la zona climática en la que el radiador debe proporcionarle comodidad.

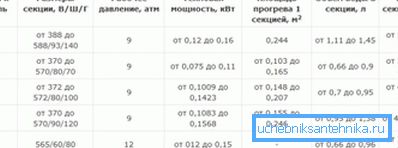

Tabla de transferencia de calor de radiadores de fundición y otras características técnicas.

Presta atencion Si la sala es angular o con un balcón, entonces se agrega 20% a la potencia calculada (N total). Para las salas de estar, el indicador resultante del número de secciones de la batería se redondea, para la cocina, en una más pequeña.

Nota bene

Dado que las pruebas del radiador se realizan bajo condiciones de laboratorio, algunos datos pueden diferir durante la operación. Por ejemplo, la tasa de transferencia de calor declarada de 1 sección de un radiador de hierro fundido a 160 W a una temperatura real del refrigerante en el sistema de 60 a 70 ° C disminuirá significativamente.

El aislamiento térmico de las áreas problemáticas, especialmente en una casa privada que se encuentra en el suelo, le ahorrará calor:

  • 200 W en el área de la puerta de entrada / balcón;
  • 100 W en el área de la ventana.

Presta atencion No persiga productos exóticos, sino baratos. Si la capacidad de la sección, la rosca del orificio del pezón, la transferencia de calor del radiador de hierro fundido ms 140 está indicada por el fabricante ruso / bielorruso, entonces, por ejemplo, el "chino" puede no tener esa información. Es difícil imaginar lo que arriesgas.

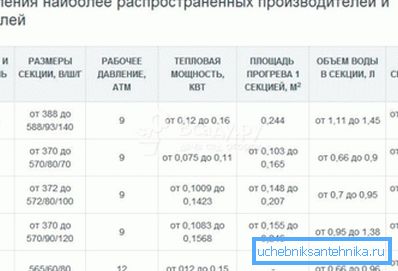

Dicha información para cada producto debe estar en la hoja de datos.

Trucos inocentes

Algunos trucos simples ayudarán a aumentar la disipación de calor del radiador:

  • La adherencia constante a la pureza de la superficie del producto - el polvo, especialmente entre las secciones, perjudica significativamente el proceso de intercambio de calor
  • pintar correctamente la superficie: eliminar la capa anterior, desengrasar, aplicar una base (GF-021), pintar (PF, MA);

Presta atencion Estos esmaltes de aceite son los más asequibles y óptimos. Las instrucciones en el banco le ayudarán a elegir fondos especiales.

  • instale una pantalla de lámina reflectora de calor detrás del radiador; esto será especialmente efectivo en la pared exterior;
  • compruebe las "partes internas" del producto para ver si hay rebabas, que pueden aparecer después de estar conectado al sistema, es para ellos que se acumularán las fracciones de la basura;
  • Si realiza la instalación usted mismo, no permita que la batería se tuerza, ya que interferirá completamente con la circulación del refrigerante;
  • respete los parámetros estándar para colocar la batería contra la pared, el alféizar de la ventana;
  • No bloquee el flujo de aire caliente con muebles, pantallas.

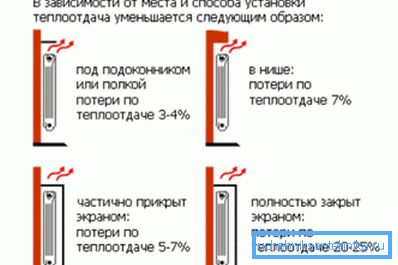

La ubicación incorrecta conduce a la pérdida de calor

Al final

La elección de los radiadores de hierro fundido en la casa está determinada por la oportunidad financiera, el deseo de ser considerado un conocedor de la antigüedad / innovaciones técnicas, la nostalgia o la necesidad urgente. Las desventajas relativas se solaparán con la durabilidad absoluta del producto y la pureza de su mundo interior. El diseño de los últimos modelos es tan diferente de los anteriores que se convertirán en una magnífica decoración de la habitación.

El video en este artículo muestra el proceso de ensamblaje de un radiador de hierro fundido.
