Transferencia de calor de radiadores bimetálicos:

26-06-2018
Calefacción

Ambos radiadores, tanto de aluminio como bimetálicos, tienen una similitud externa. La diferencia solo se puede reconocer al sostenerlos en las manos, el segundo pesa un orden de magnitud más, lo que se explica por su dispositivo: los tubos de acero están ubicados dentro del calentador, gracias a los cuales se permite el uso del radiador en la red de calefacción central. Acerca de esto, así como el dispositivo de transferencia de calor y hablar a continuación.

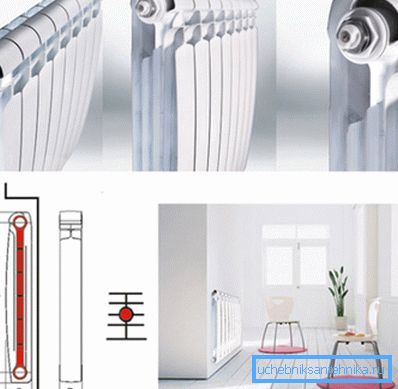

Los radiadores bimetálicos tienen alta disipación de calor de cada sección

Dispositivo

¿Por qué necesitabas tales adiciones constructivas al radiador de aluminio? Después de todo, la transferencia de calor de este metal es mucho más acero, respectivamente, en un apartamento con dispositivos de calefacción de aluminio será notablemente más cálido.

Se ve claramente que la transferencia de calor del aluminio es 2 veces más que la del hierro.

Pero el hecho es que el aluminio tiene "puntos débiles" y, sobre todo, está asociado con la calidad del refrigerante utilizado para las redes de calefacción urbana. El transportador de calor usado lleva consigo varias impurezas, incluyendo álcalis y ácidos, que destruyen el aluminio.

El segundo punto importante es la incapacidad para soportar la presión hidráulica, lo que no es raro en las casas conectadas al sistema de calefacción central.

Propiedades

Los siguientes hechos hablan a favor de los dispositivos de calefacción bimetálicos:

Resistencia quimica En las estructuras bimetálicas, el refrigerante circula a través de tubos de acero sin contacto con el aluminio.
Fuerza El radiador bimetálico es capaz de soportar una presión de 30 a 40 bar, lo que elimina completamente la posibilidad de destrucción por golpe de ariete.
Durabilidad Los fabricantes de estos calentadores garantizan su largo trabajo. En promedio, la vida útil se establece en 20 años.

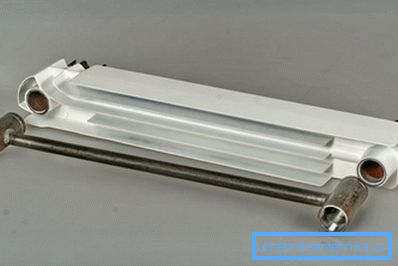

El radiador consta de una funda de acero y una carcasa de aluminio.

Así, en los radiadores bimetálicos se conservan todas las cualidades positivas de los dispositivos de aluminio.

Ellos poseen:

  • alta emisión de calor;
  • aspecto atractivo;
  • buena compacidad.

Teniendo en cuenta sus características de diseño, es posible afirmar con confianza que se convertirán en una opción ideal al instalar un sistema de calefacción en apartamentos urbanos con sus propias manos.

La tabla comparativa de transferencia de calor de radiadores bimetálicos de calefacción muestra la diferencia entre los modelos de diferentes fabricantes

Transferencia de calor y método de conexión.

El número correcto de secciones del radiador para una habitación en particular es solo la mitad del trabajo. El resto es encontrar la mejor manera de conectar el calentador, de modo que pueda mostrar completamente sus cualidades. Por lo tanto, es necesario elegir entre tales opciones:

Unilateral directo La mejor manera de conectar no solo el radiador bimetálico, sino cualquier otro. Este indicador de transferencia de calor se puede ver en el pasaporte del dispositivo.

En este caso, el refrigerante entra al radiador desde arriba, pasa completamente a través de todas sus secciones y sale por el mismo lado desde abajo.

Diagonal Una buena opción y totalmente justificada solo para baterías con un gran número de secciones, a saber: > 12 piezas El agua calentada ingresa al dispositivo desde un lado arriba, pasa a través de los canales y sale por la salida inferior del radiador en el otro lado.

En este caso, podrá minimizar la posible pérdida de calor y lograr el resultado deseado.

Abajo Se utiliza cuando la tubería del sistema de calefacción está oculta en el suelo. Las instrucciones de conexión son las siguientes: la entrada es desde un lado hacia la abertura inferior del dispositivo, la salida es desde la abertura inferior desde el otro lado.

La experiencia demuestra que en este caso tendrá que agregar una sección, ya que la pérdida de calor estará dentro del 10%.

Solo tubo Esta conexión es una conexión en serie de radiadores. Al mismo tiempo, las pérdidas de calor pueden alcanzar el 40%, por lo tanto, no recomendamos su uso en sistemas de calefacción autónomos, de lo contrario el precio del calor será demasiado alto.

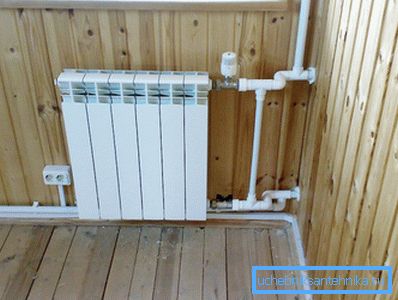

La salida de calor de una sección de un radiador bimetálico con una conexión unidireccional directa de dos tubos es la máxima

Se puede concluir que:

  • Si desea lograr la máxima transferencia de calor de los calentadores con un número estándar de secciones 7-10, Es necesario guiarse por su conexión directa de una vía a la calefacción central;
  • En el caso de que el área de la habitación sea lo suficientemente grande y se requiera instalar radiadores con un número de secciones superior a 12., La conmutación diagonal del dispositivo en un sistema de dos tuberías será adecuada (alimentación + retorno).

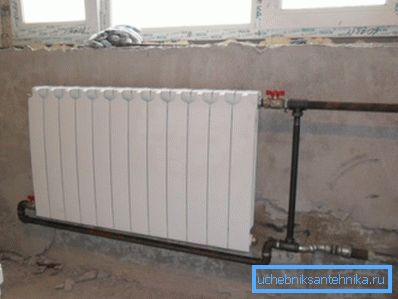

En la foto, un método diagonal de conectar el radiador de 12 secciones.

Sitio de instalación correcta

Otra pregunta importante que a menudo olvidamos, considerando que no es tan importante. La versión clásica está debajo de la ventana, pero ¿por qué?

Esto se debe al acceso de aire frío a la habitación:

  • por la ventana entra mucho más que por las paredes exteriores;
  • Inmediatamente baja y comienza a trepar por el piso, causando incomodidad y un deseo de subir más alto.

Por lo tanto, debe colocar una barrera térmica que permita diluir o incluso anular completamente el flujo de frío.

Consejo: use un radiador con un ancho de 70-90% de la abertura de la ventana, luego el aire que entra por la calle se calentará de inmediato.

También hay ciertas reglas de instalación que deben seguirse para crear una buena convección y mejorar así la transferencia de calor:

  • deje un espacio de 60 mm o más entre el calentador y el piso;
  • desde el alféizar de la ventana, la distancia a la parte superior del radiador debe ser casi igual: 50-60 mm o más;
  • De la pared debe retirarse 25 mm o más.
La salida de calor de 1 sección de los radiadores bimetálicos depende directamente de la colocación correcta del calentador

También recomendamos:

  • En la habitación de la esquina con una pared externa adicional, para reducir las pérdidas de calor, instale otro dispositivo en la pared fría. Su tarea principal será compensar la potencia, y no importa la altura de la instalación, tome como modelo el nivel de baterías instaladas debajo de las aberturas de las ventanas;
  • Antes de instalar los radiadores, calcule el número de secciones para que la salida de calor sea suficiente, teniendo en cuenta las pérdidas a través de paredes y ventanas.

Consejo: para aumentar la transferencia de calor, instale una pantalla de papel de aluminio con pantalla detrás del dispositivo, con el lado de metal dentro de la habitación.

Conclusión

La disipación normal del calor de los calentadores permite no solo obtener el calor necesario en la habitación, sino incluso ahorrar. Los radiadores bimetálicos son instrumentos potentes capaces de calentar de manera rápida y eficiente los locales residenciales y comerciales cuando están conectados e instalados correctamente. El video en este artículo brindará la oportunidad de encontrar información adicional sobre el tema anterior.
