Todo lo que necesitas saber sobre una caldera eléctrica con
Al costo, la calefacción eléctrica es inferior solo al gas, al mismo tiempo, incluso las pequeñas aldeas están electrificadas en nuestro país, pero las cosas no son tan buenas con la gasificación, esto explica la gran popularidad de las calderas eléctricas para calefacción. Muchos fabricantes simplifican la tarea para los consumidores y equipan la unidad de caldera con equipos adicionales, incluida una bomba de circulación.
Tipos de calderas eléctricas.
Las calderas se pueden clasificar de acuerdo con el método de calentamiento del agua y la bomba para la caldera de calefacción se puede instalar en el dispositivo de cualquier tipo.
Selecciono clases de calderas como:
- Dispositivos en los que el agua se calienta mediante elementos calefactores.. Tales calderas eléctricas de calentamiento son bastante voluminosas y si el agua es dura, la escala cubrirá rápidamente el elemento calefactor. Son considerados los más simples en construcción;

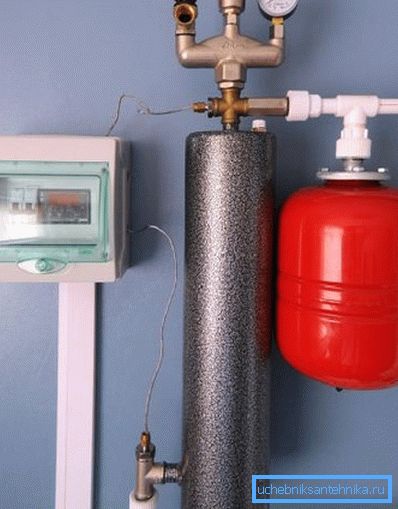

- Inducción - utilizan el fenómeno de la inducción electromagnética.. El elemento calefactor es una bobina de inducción convencional: en el alambre enrollado del núcleo de acero (que se encuentra en la tubería del dieléctrico), a través del cual pasa la corriente eléctrica. Cuando se enciende la caldera, la corriente que pasa a través de la corriente del devanado provoca la aparición de corriente en el núcleo, lo que conduce al calentamiento de la varilla de acero;
- Calderas de electrodos: pueden trabajar exclusivamente con agua, ya que la composición del refrigerante es importante. El agua, en principio, es un conductor ordinario con una resistencia bastante grande. 2 conductores se bajan hacia él, a través de los cuales pasa la corriente alterna, el agua, como cualquier otro conductor, se calienta. Los dispositivos de este tipo no están equipados con bombas de circulación.
En cuanto a la bomba de circulación y el tanque de expansión para el sistema de calefacción, son posibles las siguientes opciones para la ubicación de estos elementos:
- tanto la bomba como el tanque están ubicados en el cuerpo de la caldera; estos modelos generalmente se prefieren si la caldera está ubicada en la casa, y no en una habitación separada;
- La bomba se puede mover fuera de la carcasa, lo que no afecta la eficiencia de su funcionamiento.
Dispositivo de caldera eléctrica y equipo adicional instalado.
A pesar del hecho de que los modelos de calderas eléctricas se pueden enumerar más de una docena, el diseño en términos generales permanece sin cambios.
Las calderas de calefacción eléctrica con una bomba consisten en tales unidades (la lista se da para un modelo típico de elemento de calefacción):
- el intercambiador de calor es un tanque volumétrico con agua, en el cual los elementos de calefacción están sumergidos, el tanque debe tener necesariamente un aislamiento de fábrica;
Presta atencion El ajuste del funcionamiento de la caldera de calefacción se debe a la inclusión de un número diferente de elementos de calefacción. Entonces, para reducir el poder de la automatización, simplemente apague algunos de ellos.
- El hidrogrupo incluye una bomba de circulación, un manómetro, una válvula para purgar el aire del sistema y una válvula de seguridad;
- Tanque de expansión: necesario para compensar el cambio en el volumen de refrigerante durante el calentamiento.
Presta atencion La bomba de circulación debe estar ubicada en la tubería que suministra el refrigerante enfriado a la caldera. Si se coloca en la tubería de suministro, la alta temperatura reducirá significativamente su durabilidad.
Más sobre la selección de la caldera y su instalación.
El poder de las calderas eléctricas modernas varía en una amplia gama. A la venta puede encontrar ambos modelos compactos, cuya potencia no supera los 6 kW, así como los "monstruos" reales, cuya potencia se acerca a los 100 kW. Está claro que tales dispositivos se usan para calentar grandes áreas, no se usan en construcciones privadas.
Selección de potencia de la caldera.
En general, la selección de la potencia de cualquier caldera se realiza en función de la pérdida de calor del apartamento (o la casa), las características climáticas del área, el tipo de aislamiento, etc. En otras palabras, el cálculo se basa en el hecho de que las habitaciones tienen pérdidas de calor a través de las ventanas y Los diseños fueron equilibrados por el flujo de calor de los radiadores.
Con un grado de precisión suficiente, la potencia requerida de la caldera se puede determinar por dependencia aproximada. Teniendo en cuenta que todas las calderas modernas están equipadas con termostatos, una posible sobrecarga leve no es crítica. Sí, y el precio no cambia mucho si se asegura y toma la caldera un poco más potente que la que se recibe por cálculo.
La potencia requerida se determina utilizando esta dependencia en la fórmula W_k = (S • W_ud) / 10,
Se aceptan tales designaciones:
- Wa = potencia de la caldera, kW;
- S - área total calentada, m2;
- Wud - potencia específica, para regiones cálidas puede tomarse igual a 1.0, para central - 1.1 - 1.15, para norte - al menos $ 1.2
- 10 - factor de conversión.
Si utiliza la fórmula propuesta, entonces para calentar una casa privada con un área de, por ejemplo, 160 m2, ubicada en la parte central de la Federación Rusa necesitará una caldera con potencia W_k = (160 • 1.1) / 10 = 17.6? 18 kW.
El resultado fue bastante cercano a los valores recomendados por los propios fabricantes. Así, para un área de 150 m.2 Recomendada caldera de 19 kilovatios, el cálculo dio casi el mismo valor.
Se proporciona el ejemplo más simple: es adecuado para calcular la potencia de una caldera de un solo circuito. Para la selección de un dispositivo de dos circuitos, debe tener en cuenta el consumo de energía para calentar el agua para las necesidades de suministro de agua caliente (agua caliente).
Requisitos de cableado
Un obstáculo serio para instalar una caldera con sus propias manos puede ser que usted necesite tener al menos un conocimiento mínimo de ingeniería eléctrica. En particular, debe comprender que no todas las calderas se pueden conectar a una red de suministro de energía convencional.
Presta atencion Se puede considerar que la mejor opción es colocar una línea de alimentación eléctrica individual para la caldera. Si técnicamente no es posible hacer esto, entonces es mejor errar y no conectar dispositivos con una capacidad superior a 6-7 kW a una red normal.
En general, la tensión de funcionamiento de la caldera eléctrica 220V se encuentra solo en dispositivos de potencia relativamente baja. Si un sistema de calefacción está diseñado para una casa privada, lo más probable es que se use una caldera con una capacidad de aproximadamente 16-20 kW o más. Esto significa que tienes que alimentarlo por separado.
Presta atencion Las calderas con una capacidad de más de 6 kW están equipadas con un sistema de control de potencia de etapas múltiples. En los períodos de transición (otoño-invierno, invierno-primavera), esto reduce el costo de la electricidad para calefacción a veces.
Si se descuida la selección de la sección transversal del cableado, se calentará el cable. Como resultado, el aislamiento puede fundirse y las posibles consecuencias de tal desarrollo no pueden identificarse con precisión como positivas.
Las instrucciones para seleccionar el diámetro del alambre son bastante simples. Puede utilizar la dependencia aproximada según la cual una corriente de 1 A requerirá una sección de un cable con un área de 1 mm2.
Por ejemplo, debe determinar los tamaños mínimos de cable para conectar una caldera de 6 kW, la conexión se realiza a una red normal de 220 V. Teniendo en cuenta esta dependencia, el cálculo se realizará utilizando la fórmula S = W_k / (U • I)
En la fórmula, se utiliza la siguiente notación:
- S = área del conductor, mm2;
- U, I - voltaje y corriente, respectivamente.
En el ejemplo considerado, el área de la sección transversal del conductor debe ser S = 6000 / (8 • 220) = 3.41? Mm? ^ 2.
Este enfoque se considera bastante aproximado. Además, un factor como, por ejemplo, un material conductor no se tiene en cuenta, y esto también afecta a la carga de corriente máxima permitida. Para seleccionar un cable para una caldera más potente, es recomendable realizar un cálculo más preciso.
En este caso, las instrucciones de cálculo serán un poco más complicadas:
- Primero necesitas determinar la fuerza de la corriente para cada fase. El cálculo se realiza de acuerdo con la fórmula I = W_k / (U_l • v3),
donde tul - tensión lineal, 380 V en nuestro caso;

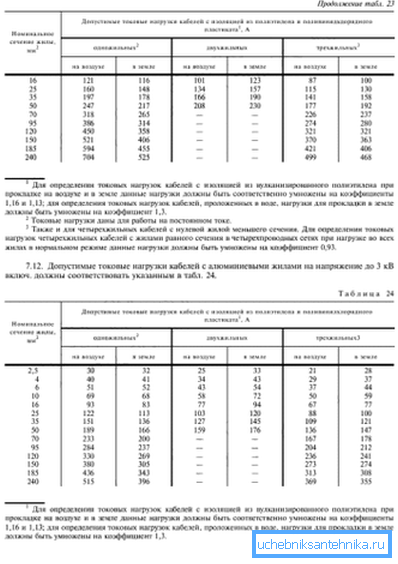

- de acuerdo con GOST 16442-80 se selecciona la sección de una vena. En este caso, es necesario tener en cuenta qué metal se utiliza, el aluminio o el cobre, así como el método de tendido de cables, por encima o por debajo.
Considere un cálculo de ejemplo para una caldera trifásica con una capacidad de 22 kW, la conexión se realizará mediante un cable de 3 hilos.
El cálculo se realiza según el método propuesto:
- determine la intensidad de corriente I = 22000 / (380 • v3) = 33.43 A.
- De acuerdo con GOST 16442-80, se selecciona una sección del núcleo, 2 opciones son posibles. Si se utiliza cobre, tiene una sección transversal de 4 mm.2 bastante adecuado, por lo que la carga de corriente permitida será de 37 A, por lo que también quedará un pequeño margen. Para los núcleos de aluminio es necesario aumentar la sección transversal del núcleo a 6 mm.2 - La carga de corriente permitida en este caso también será de 37 A.
Lo último que queda por hacer es recoger un fusible de la potencia adecuada. Simplemente puede usar las tablas apropiadas, en las que para cada valor de la potencia de la caldera se indican el área de la sección transversal del núcleo y la potencia del fusible automático. Para nuestro ejemplo, encaja el 35A automático.
Requisitos de seguridad
Las calderas de calefacción eléctrica con bomba requieren una atención especial en la etapa de suministro de energía.
Considera lo siguiente:
- la potencia del fusible automático debe exceder ligeramente el amperaje máximo durante el funcionamiento de la caldera;
- Se requiere conexión a tierra. Puesta a tierra del tercer o quinto cable residencial;
- el cable N (funcionamiento en cero) está conectado a la caja de terminales blindada (bus cero);
- la conexión a tierra (cable PE en el diagrama) está conectada al bus apropiado (etiquetado como "Tierra").
Presta atencion Un error común cuando se conecta es que las personas confunden los cables N y PE. Así que en este punto necesitas prestar especial atención.
Arnés de caldera eléctrica
Por tubería se entiende todo el proceso de conexión de la A a la Z, es decir, no solo el suministro de energía a la caldera, sino también la instalación de todos los elementos del sistema de calefacción (tanque de expansión, bomba de circulación, filtros, grupo de protección, etc.).
Para una mayor flexibilidad en la regulación del calentamiento, puede utilizar un circuito con un mezclador. Debido a esto, el modo de temperatura se puede ajustar no solo cambiando la potencia de la caldera, sino también debido a la mezcladora con un servoaccionamiento.
Al instalar la caldera debe seguir las siguientes recomendaciones:
- es conveniente retirarlo lo más lejos posible del sistema de suministro de agua, la caldera eléctrica se coloca solo en un lugar seco, esto se hace para evitar un cortocircuito;
- La caldera compacta se puede colocar en la pared, en este caso se utilizan clavijas o pernos de anclaje. Los modelos de piso también son populares, por lo que puede restringirse a un simple soporte dieléctrico, por supuesto, la base debe ser plana;
- Luego proceda directamente a conectarlo al sistema de calefacción. Naturalmente, el suministro de agua en el momento de la instalación se detiene. La conexión en sí es simple, se utilizan conexiones desmontables, por lo que si es necesario no será difícil desmontar la caldera. Las bombas para calderas de calefacción se instalan más cerca de la caldera en el tubo de retorno;
- Luego viene el turno de la parte eléctrica. Con el cálculo que hemos comprendido en las secciones anteriores, lo único que debe tenerse en cuenta es que los cables deben colocarse en los canales de cable. Por supuesto, todos los cables están bien aislados, pero la protección adicional no será superflua. Como canal de cable, puede utilizar un tubo flexible corrugado.
Presta atencion Si las sobrecargas de energía no son infrecuentes, entonces la conexión debe hacerse a través de un estabilizador.
- después de eso solo queda llenar el sistema con agua y verificar la estanqueidad.
Resumiendo
Las calderas eléctricas con bombas son una excelente opción para la calefacción doméstica en áreas donde no hay suministro de gas centralizado, y no hay deseo de usar análogos de combustible sólido. Incluso en la etapa de producción, el fabricante complementa la caldera con elementos tales como un tanque de expansión y una bomba de circulación, debido a lo cual la instalación del sistema de calefacción se simplifica un poco.
El video muestra un ejemplo de cómo conectar una caldera eléctrica de 6 kW.
