Tipos de radiadores de calefacción: la elección del

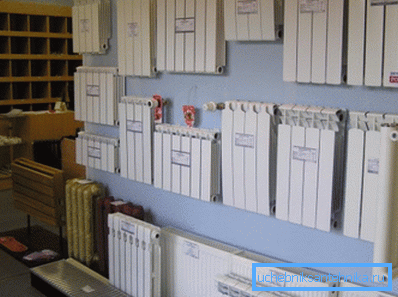

¿Qué tipos de radiadores de calefacción se utilizan actualmente? Tenemos que familiarizarnos con los materiales utilizados en la producción de dispositivos de calefacción, soluciones técnicas y descubrir cómo afectan la eficiencia del calentamiento.

Materiales

Calentamiento de agua

Comenzamos con una breve revisión de los materiales utilizados en los sistemas con un fluido de transferencia de calor.

Todos los radiadores de calefacción diseñados para ellos son de metal: los polímeros y las cerámicas no tienen la resistencia necesaria a la presión hidrostática ni una conductividad térmica suficiente.

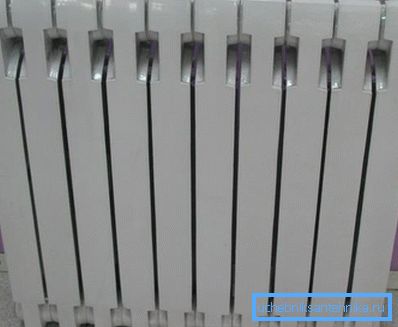

• Hierro fundido Utilizado para la producción de baterías de calefacción durante más de un siglo. Sus principales ventajas son el bajo costo y la resistencia a la corrosión; Las desventajas son escribir una conductividad térmica muy moderada y una baja resistencia mecánica. Todas las baterías de hierro fundido se caracterizan por una gran masa y un gran volumen interno;

Nota: en el lado práctico, estas propiedades aseguran la inercia de la operación de contorno. En pocas palabras, después del calentamiento, se enfría lentamente, lo que será una ventaja indudable en un sistema con una caldera de combustible sólido rara vez fundida.

• Para acero igualmente deprimentemente caracterizada por una baja conductividad térmica y la mayor resistencia mecánica. La corrosión, a diferencia del hierro fundido, es susceptible; el problema de la oxidación se resuelve mediante el uso de recubrimientos resistentes o simplemente por un contorno constantemente lleno de agua;

• Dignidad del aluminio - Alta conductividad térmica con resistencia mecánica relativamente moderada. La conductividad térmica permite reducir el volumen interno de las secciones, compensándolo debido a la gran área de las aletas. Las baterías de aluminio se calientan rápidamente y se enfrían rápidamente; se recomienda su uso únicamente en circuitos de calefacción autónomos;
• Conductividad térmica del cobre. El doble que el aluminio y ocho veces más que el acero y el hierro fundido. Sin embargo, el precio relativamente alto del metal limita su uso para la producción de aparatos de calefacción; más a menudo se puede encontrar en la composición de los convectores combinados de cobre y aluminio. El tubo de cobre con el refrigerante se suministra con aletas de aluminio, lo que permite una transferencia de calor comparable con todo el dispositivo de cobre a un costo mucho menor;

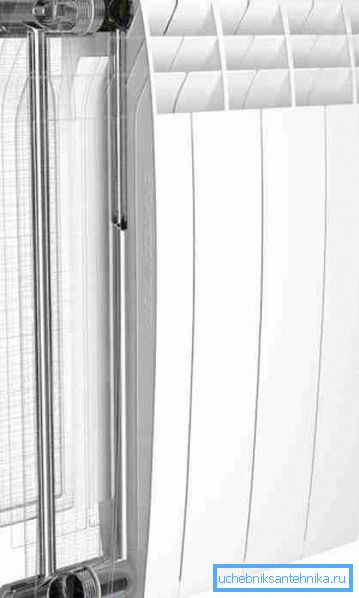

• Otra solución combinada es bimetálica. Radiadores (aluminio-acero). El núcleo de acero proporciona una alta resistencia a la tracción, y las aletas de aluminio aumentan la transferencia de calor.

Estas son las características técnicas aproximadas de los dispositivos seccionales con distancia entre centros estándar (500 milímetros) entre colectores:

Calefacción electrica

¿De qué están hechos los radiadores eléctricos?

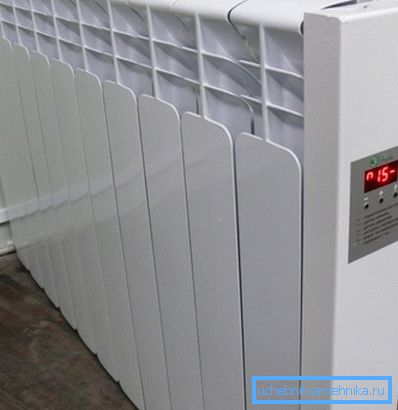

• Radiadores eléctricos líquidos: esto es solo una modificación de las baterías de aluminio seccionales. Como norma, se suministran con elementos de calefacción de baja potencia, un termostato y se llenan con refrigerante que no se congela (propilenglicol o anticongelante), después de lo cual se anuncian con un corazón ligero como dispositivos de calefacción económicos;

Importante: la potencia térmica de cualquier calentador eléctrico es exactamente igual a su potencia eléctrica. Esto se deriva directamente de la ley de conservación de energía y del hecho de que el radiador eléctrico no realiza trabajo físico (es decir, no mueve ninguna masa contra el vector de gravedad). Si es así, no es más económico que una combinación de una caldera de calefacción y una batería de aluminio convencional.

• Los radiadores de calefacción inversor son un caso especial de radiadores eléctricos. La diferencia es que un dispositivo o circuito separado de varias baterías de aluminio está equipado con una batería que proporciona un funcionamiento autónomo, un inversor que transforma 12 voltios de corriente continua en 220 AC y un controlador responsable de cambiar los modos de alimentación. Dado el recurso limitado y el alto costo de las baterías grandes, el diseño, desde el punto de vista del autor, es bastante extraño;
• Los radiadores de calefacción por infrarrojos a menudo son una combinación de una bobina de calentamiento de baja temperatura y un panel decorativo de metal (acero o aluminio). Los infrarrojos se llaman por el hecho de que una parte sustancial del calor es transmitida por ellos como radiación térmica;

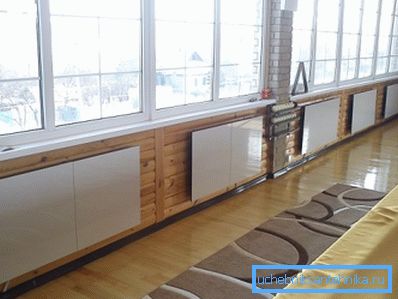

• Los radiadores de calefacción de cerámica son un tipo de paneles infrarrojos cuya superficie frontal está hecha de granito cerámico. La diferencia con los instrumentos en espiral es solo en un calentamiento ligeramente más uniforme de la superficie y un aspecto más atractivo.

Sorprendentemente, el posicionamiento de los calentadores de infrarrojos como una fuente de calor económica tiene algunos fundamentos:

1. Calentar la piel de una persona con radiación infrarroja cambia una temperatura interior subjetivamente cómoda unos pocos grados hacia abajo. En una habitación que se calienta con paneles infrarrojos, generalmente se mantiene entre 15 y 16 grados, lo que permite reducir las fugas de calor a través de la envoltura del edificio;
2. La misma radiación calienta el piso y, en general, todas las superficies horizontales y verticales en la parte inferior de la habitación, lo que redistribuye ligeramente la temperatura del aire en la habitación: es máximo no por encima del techo, como en la calefacción por convección, pero por encima del suelo. De ahí, nuevamente, menores pérdidas a través del techo.

Método de montaje

Las baterías tradicionales incluyen montaje en pared para sujetar o soportes de consola.

Sin embargo, esta no es la única opción.

• Los radiadores de calefacción vintage para exteriores son, por regla general, productos de fundición decorativos en patas macizas. No solo son hermosos, sino que también permiten calentar las habitaciones con paredes claras hechas de placas de yeso u hormigón de espuma;

Sin embargo, la instalación en el piso de radiadores de cualquier tipo se puede hacer fácilmente a mano con la presencia de soportes de montaje. En realidad, el manual de instalación se reduce a montar los soportes en el piso con pernos de anclaje; La instalación en sí es idéntica a la opción de pared.

• Vnutripolnye, o los radiadores de calefacción incorporados implican la instalación debajo del nivel del piso terminado - en la regla o debajo del piso de madera. Dado que su altura es limitada, el requisito principal para los instrumentos es la máxima transferencia de calor con dimensiones mínimas. Se logra utilizando cobre (o tubos de cobre con aletas de aluminio) e instalando ventiladores de baja velocidad en el soplador.

Factor de forma

Junto con las baterías seccionales habituales para la venta, puede encontrar varios otros tipos de calentadores.

Convectores

Bajo este nombre se suele ocultar la bobina con el aumento de las nervaduras de transferencia de calor. El convector puede estar equipado con una pantalla decorativa y persianas de aire para ajustar la transferencia de calor. La principal ventaja del dispositivo es su alta resistencia mecánica; La transferencia de calor está determinada por el material y el área de las costillas.

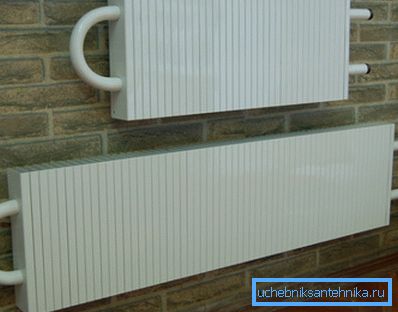

Placas

Se llaman radiadores delgados laminares, obtenidos por soldadura de dos placas de acero forjado. El movimiento del refrigerante en los pasajes entre ellos, de hecho, proporciona calefacción.

La principal ventaja de las baterías laminares es la compacidad: casi no ocupan el área de la habitación. El principal inconveniente es un recurso limitado en ausencia de un revestimiento anticorrosión: las placas de los radiadores de fabricación soviética nacionales han servido no más de 7 años.

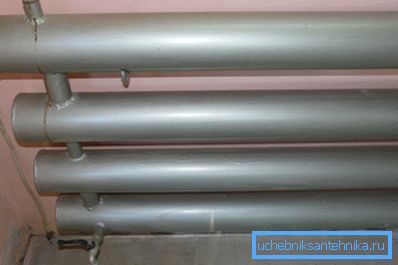

Tubular

Las baterías de acero tubular pueden ser seccionales o completamente soldadas. Los radiadores de calefacción horizontales de este tipo (registros) se utilizan a menudo para calentar garajes, talleres, almacenes y otros locales no residenciales. La baja conductividad térmica del acero se compensa con el gran tamaño de las secciones.

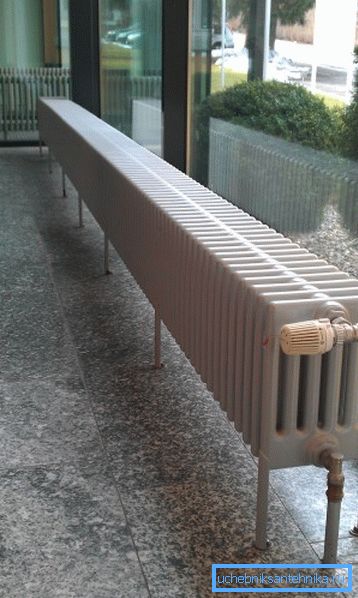

Zócalos

El radiador de zócalo se caracteriza por una altura mínima con una gran longitud e instalación a nivel del suelo. Es útil para formar una cortina térmica debajo de ventanas panorámicas o a lo largo de un muro de congelación.

Además: la batería de zócalo le permite colocar cualquier mueble de oficina a lo largo de la pared.

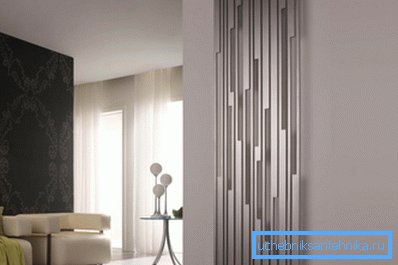

Vertical

Lo contrario de la solución anterior es el calentamiento de los aparatos con secciones de altura considerable (de 800 a 2400 mm). Son ventajosos cuando la forma de las paredes o la ubicación de los muebles limita el uso de baterías tradicionales de mayor longitud. En el papel del material para ellos puede ser aluminio, acero o una combinación de ellos.

Conclusión

Esperamos que nuestra revisión en miniatura y lejos de ser completa ayude al respetado lector a elegir la mejor solución para su hogar. Aprender más sobre los dispositivos de calefacción modernos permitirá el video en este artículo. ¡Éxitos!
