Tipos de radiadores de calefacción: cómo comprar una batería

Habiendo decidido diseñar o mejorar el sistema de calefacción de la vivienda con sus propias manos y haber decidido el modelo de caldera, es hora de comenzar a elegir un equipo de intercambio de calor que transfiera la energía del refrigerante calentado al aire de la habitación. Para hacer esto, hay diferentes tipos de radiadores de calefacción, cuya discusión de las características es el tema del artículo de hoy.

Variedades de dispositivos modernos.

Radiadores de calefacción de acero

Hay dos grandes grupos de elementos de calefacción diseñados a partir de acero. Considere en detalle cada uno de ellos.

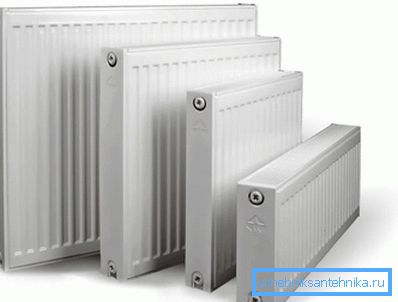

Panel

También son otro nombre: convectores de agua, ya que calientan la habitación no con la ayuda de las olas de calor, sino calentando el aire. Para hacer esto, los intercambiadores de calor están unidos a láminas de acero con canales especiales a través de los cuales fluye el refrigerante, aumentando el área de contacto con las masas de aire.

La eficiencia del dispositivo descrito es superior al 75%, lo cual es bastante bueno.

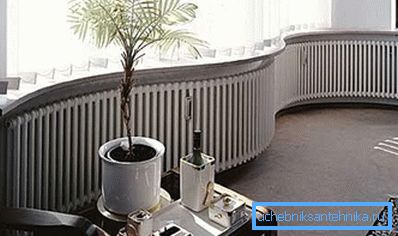

Los radiadores de paneles de acero no solo son efectivos, sino que también son una forma económica de organizar el calentamiento. Sin embargo, estos dispositivos a menudo se instalan en sistemas climáticos autónomos, ya que son sensibles a la composición química y física del refrigerante.

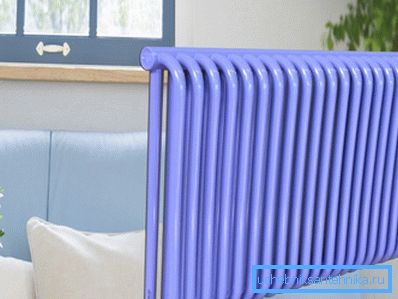

Tubular

En este caso, en lugar de chapas de acero, se utilizan tuberías del mismo material, soldadas entre sí en diseños de varias formas y tamaños. El proceso de su fabricación es algo más complicado que la versión anterior, y por lo tanto el costo es mayor.

Presta atencion A diferencia de la mayoría de los otros radiadores, aquí no se pueden agregar o eliminar secciones para aumentar o disminuir la potencia del dispositivo. Es necesario calcular de inmediato la necesidad de calefacción y comprar equipos de un tamaño específico.

Las características técnicas de los radiadores tubulares son las siguientes:

• Presión de trabajo - de 6 a 15 atmósferas;
• generación de energía - de 1,2 a 1,6 kW;
• la temperatura máxima del agua que fluye a través de ellos es de hasta 110 grados centígrados;
• El nivel de acidez del agua es de 8 a 9.5 unidades.

Los dispositivos que se venden en los supermercados de edificios son de varios tipos, que están marcados con números: 10, 11, 21, 22, 33, etc.

Lea esta etiqueta debe ser como sigue:

• el primer dígito en el número es el número de paneles de acero;
• El segundo dígito en el número es el número de rejillas convectoras.

Pros y contras

Las ventajas de usar baterías de panel de acero incluyen:

• baja inercia - las baterías emiten rápidamente calor que viene con agua caliente, pero a la misma velocidad y se enfrían cuando se detiene el suministro de refrigerante;
• alta emisión de calor - casi toda la energía suministrada a la batería se transfiere al aire circundante, se minimizan las pérdidas improductivas;
• pequeño volumen interno - Esto le permite diseñar sistemas de calefacción con una pequeña cantidad de refrigerante, lo que afecta la eficiencia (para calentar menos agua, se necesita menos gas o electricidad);
• bajo precio - estos dispositivos son la opción más económica entre todos los radiadores;

Sin mencionar las deficiencias, algunas de las cuales excluyen el uso de paneles de calefacción de acero en los apartamentos, donde el flujo de refrigerante en el sistema de calefacción está centralizado:

1. Dichas baterías no se pueden dejar sin que se les eche agua, de lo contrario, el oxígeno del sistema conducirá a la formación de óxido.
2. Los radiadores de acero toleran muy mal los choques hidráulicos que se producen cuando el sistema de calefacción está lleno de líquido.
3. El movimiento de convección del aire, organizado por tales baterías, conduce a levantar polvo en la habitación.

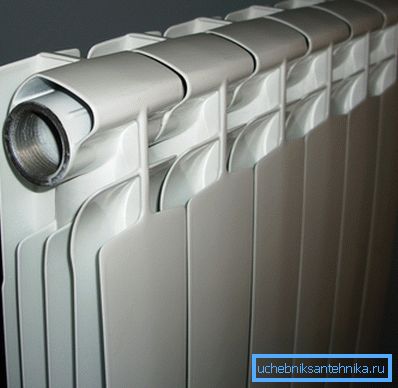

Radiadores de calefacción de aluminio

Fabricado en aluminio. Al igual que la versión anterior, solo se pueden usar en casas y apartamentos con sistemas de calefacción autónomos, ya que el refrigerante que fluye en las tuberías urbanas conduce a su completa destrucción por corrosión en un plazo de 3 a 4 años. Además, están dañados con un aumento significativo de la presión y los impactos del agua.

Existen los siguientes tipos de radiadores de aluminio:

• reparto
• extrusión

Reparto

Producido vertiendo aluminio fundido en formas especiales. Tienen paredes fuertes y canales anchos que permiten que pase un gran volumen de fluido. Estos productos se venden en secciones separadas, lo que le permite ensamblar de forma independiente una batería de la potencia deseada.

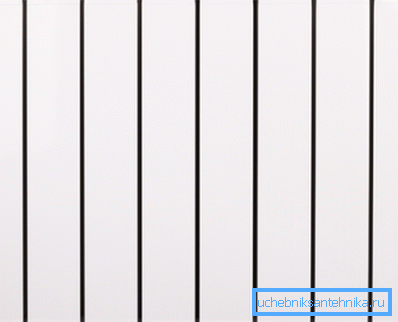

Extrusion

Un método más sencillo de hacer radiadores de aluminio. En este caso, cada radiador se extruye de la pieza de trabajo utilizando una unidad especial: una extrusora. El colector de distribución de agua puede estar hecho de silumin.

Presta atencion Una característica de este tipo de radiador es la incapacidad de agregar o eliminar secciones, aumentando o disminuyendo su capacidad.

Pros y contras

Las ventajas de los dispositivos de aluminio para calefacción de espacios son las siguientes:

• bajo peso - para el montaje en la pared no requiere soportes masivos;
• alto coeficiente de transferencia de calor: entre todos los tipos de radiadores existentes, los modelos de aluminio son líderes en eficiencia);
• baja inercia: después de unas pocas decenas de minutos después de encender la batería se calentará la habitación (esto también contribuye a la forma especial del intercambiador de calor, gracias a la cual se organiza la convección del aire);
• rentabilidad: consumen efectivamente el refrigerante y pueden equiparse con válvulas térmicas que aumentan o disminuyen la temperatura de la batería, dependiendo de las condiciones externas;
• Diseño atractivo: los radiadores ya están cubiertos con una pintura en polvo especial, que protege el metal de los daños y facilita su limpieza del polvo.

El lado negativo de usar baterías de aluminio:

• vida útil relativamente corta - alrededor de 15 años;
• fuerte susceptibilidad a la corrosión (especialmente si un líquido químicamente "sucio" fluye en el sistema de calefacción);
• la tendencia a "ventilar", que obliga de vez en cuando a purgar el aire o instalar válvulas de aire automáticas;
• la posibilidad de fugas entre las secciones individuales del dispositivo;
• Tendencia a la destrucción durante fuertes caídas de presión en la red de calefacción.

Las instrucciones para la disposición de las redes de calefacción recomiendan los siguientes parámetros técnicos del refrigerante para sistemas con radiadores de aluminio:

• Presión de 6 a 16 atmósferas;
• Potencia de una sección de 80 a 200 vatios;
• temperatura del fluido - hasta 110 grados;
• Nivel de acidez del agua - hasta 7 unidades.

Radiadores de calefacción de hierro fundido

Dichos productos se fabrican por fundición y se dividen en grupos, no por tecnología de producción, sino por apariencia.

Puedes elegir una de las dos opciones:

• baterías de estilo moderno;
• Radiadores "retro".

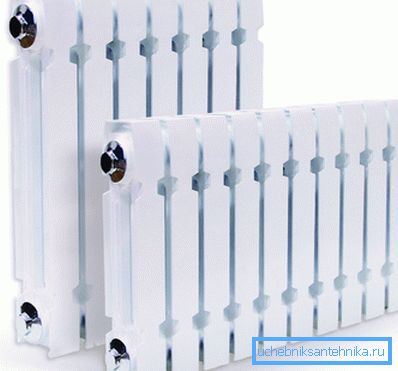

Moderno

Estos son radiadores estándar, que se utilizan para ver todo en edificios de apartamentos construidos a finales del siglo pasado. Los modelos modernos tienen fachadas planas que facilitan el mantenimiento y un aspecto más sofisticado.

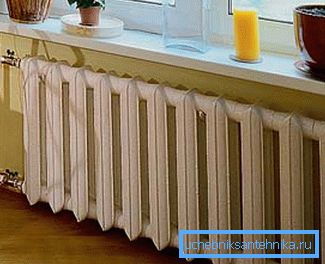

Las baterías tienen una vida útil más larga (más de medio siglo), son fáciles de instalar y económicas. Además, son más adecuados para la instalación en apartamentos conectados a las redes de calefacción central, ya que la composición del refrigerante no tiene prácticamente ningún efecto en su resistencia, durabilidad y calidad de trabajo.

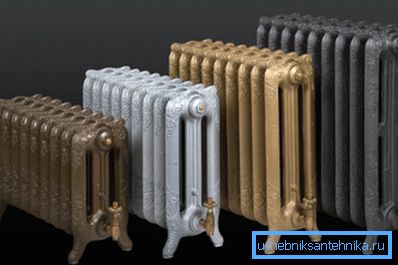

Retro

Las baterías de hierro fundido en el estilo antiguo no son tanto dispositivos de calefacción, como elementos del interior: su punto culminante o un accesorio exclusivo. Están hechos por el método de casting artístico y decorados con varios patrones. Cada uno de los radiadores es verdaderamente una obra de arte industrial.

Pero tal lujo no puede ser barato. Tales modelos de batería son muy caros. El precio no está influenciado por características técnicas, sino por valor artístico.

Pros y contras

Aspectos positivos del uso del hierro fundido:

• larga vida útil - unos 50 años;
• Resistencia a la corrosión: el hierro fundido es casi indiferente al aumento del contenido de ácidos y álcalis en el refrigerante;
• el método de calentamiento por onda (a diferencia del convector): no solo se calienta el aire, sino también los objetos en la habitación, lo que permite calentar eficazmente las habitaciones con techos altos;
• Gran inercia: después del cese del suministro de refrigerante, los radiadores de hierro fundido permanecen calientes durante mucho tiempo;
• bajo costo

Contras de instalación de baterías de hierro fundido:

• largo tiempo de calentamiento después de la puesta en servicio del sistema;
• Masa incómoda y grande, que complica la instalación y transporte de baterías;
• la necesidad de utilizar una gran cantidad de agua en la red de calefacción;
• Fragilidad, debido a la cual la batería puede ser destruida como resultado de un fuerte aumento de la presión dentro de la red climática.

Radiadores de calefacción bimetálicos.

Estos dispositivos combinan las ventajas de las baterías de acero y los radiadores de aluminio. Consisten en un marco de metal y un intercambiador de calor de aluminio dispuesto para hacer circular el aire en la habitación.

El agua circula a través de los tubos de acero del marco sin entrar en contacto con el aluminio, y ya transfiere calor al aire de la habitación. De esta forma, se logra la máxima eficiencia.

Los radiadores bimetálicos se pueden instalar en cualquier sistema de calefacción. Su único inconveniente es el alto costo.

Conclusión

Los tipos considerados de radiadores para calefacción se utilizan más a menudo. Sin embargo, esta no es una lista exhaustiva. También hay baterías de cobre, calentadores combinados, etc. (descubra aquí cómo determinar la potencia requerida de los radiadores).

Puede obtener más información sobre ellos en el video publicado en este artículo.
