Tipos de radiadores: convección, radiación, agua,

11-06-2018
Calefacción

Para garantizar que el microclima más cómodo en nuestras casas y apartamentos hoy en día se utilizan una variedad de tipos de radiadores. Hay varios tipos de dispositivos en el mercado, y todos difieren no solo en apariencia, sino también en características de diseño, así como en parámetros operativos.

En nuestro artículo describiremos cuáles son los dispositivos de calefacción, destacando las fortalezas y debilidades de los principales grupos funcionales.

Los dispositivos de calentamiento no solo difieren en apariencia.

Conceptos básicos de trabajo

¿Convección o radiación?

La principal diferencia entre los dispositivos utilizados para la calefacción de espacios es el principio de su transferencia de calor.

De acuerdo con este principio, se distinguen los convectores, los propios radiadores, así como los dispositivos de tipo mixto.

  • El radiador de convección es un sistema que funciona debido al movimiento del aire.. El aire frío ingresa a la parte inferior del dispositivo, luego pasa a través de una rejilla de intercambio de calor, donde se calienta cuando entra en contacto con elementos de calefacción o tuberías con agua caliente, y luego atraviesa los orificios en la parte superior de la estructura.
  • A veces no hay suficiente convección natural para un intercambio de calor eficiente, y se instala un ventilador en la parte inferior del convector., Proporcionando circulación forzada.

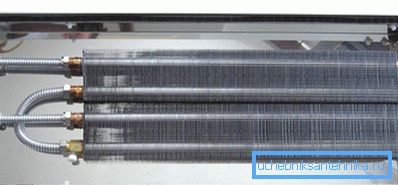

Dispositivo de convección: tubos de refrigeración y placas de transferencia de calor.
  • El principio del radiador se implementa de manera diferente.. El refrigerante se mueve dentro del dispositivo y transfiere la energía térmica a las paredes de la batería. Cuando se calientan, las paredes irradian calor hacia el espacio circundante, debido a que la temperatura del aire aumenta.
  • Los dispositivos mixtos combinan las características de los convectores y los radiadores "limpios".. Un ejemplo de tal sistema puede ser un calentador de acero de panel, al cuerpo del cual se sueldan adicionalmente placas intercambiadoras de calor, que desempeñan el papel de aletas de convección.

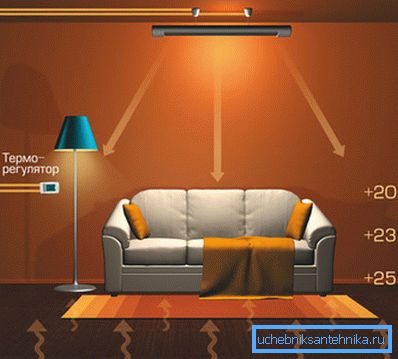

El principio de funcionamiento del panel de techo infrarrojo.
  • En un grupo separado, vale la pena destacar las unidades que funcionan debido a la radiación IR.. El radiador infrarrojo, alimentado por electricidad, no calienta el aire, sino los objetos circundantes, por lo que los expertos consideran que estos productos son más económicos.

Presta atencion Al instalar calentadores infrarrojos, es muy importante organizarlos correctamente, ya que en la zona muerta casi siempre estará bastante fresco, ya que el aire se calienta allí solo por radiación secundaria y calor residual.

Agua o electricidad

A continuación debe tratar el tipo de refrigerante.

Hay dos opciones: agua o electricidad.

  • Las baterías de agua son conocidas por todos nosotros. Son dispositivos de varias tuberías o tanques, a través de los cuales circula el medio calentado a una cierta temperatura (no necesariamente agua, puede ser vapor, anticongelante y una mezcla de agua y alcohol). El refrigerante da energía a las paredes de las tuberías y las placas de transferencia de calor y, a su vez, calientan la habitación.

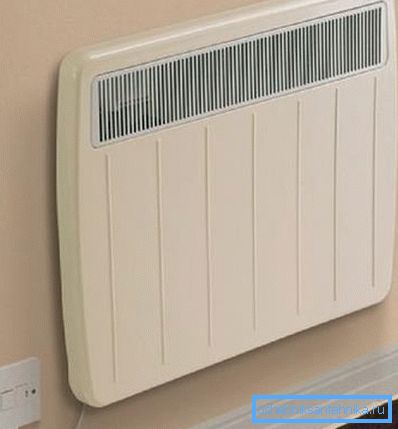

Foto de un dispositivo eléctrico de calefacción de pared.
  • Los principios de funcionamiento de los radiadores eléctricos son más diversos. Pueden usar un refrigerante líquido a base de aceite mineral o el calentamiento directo del aire a través de espirales o placas al rojo vivo (como la mayoría de los convectores eléctricos). En cualquier caso, el sistema consume mucha electricidad, pero al mismo tiempo proporciona un rápido calentamiento del aire.
  • Mención especial merecen los radiadores inverter. Le permiten controlar el proceso de calentamiento en modo automático: cuando se alcanza la temperatura establecida por el usuario, el elemento calefactor no se apaga, sino que entra en modo de potencia reducida, lo que ahorra recursos. Esto es posible debido a la presencia en el diseño de un convertidor AC-DC (inversor).

Presta atencion Muy a menudo, los sistemas de inversor se utilizan para el control climático integrado, es decir, No solo para calefacción, sino también para climatización.

Material del cuerpo

La eficiencia de su trabajo depende del material del que está hecha la estructura. Para las baterías de agua, esto se debe principalmente a la diferencia en la conductividad térmica de los metales, así como a otras características de rendimiento.

A pesar de la baja transferencia de calor, la demanda de productos

Hoy en día en el mercado son tales opciones:

  • Productos hechos de hierro fundido - la versión tradicional, que está gradualmente obsoleta. Se distinguen por una baja emisión de calor, una alta inercia (se calientan lentamente, se enfrían lentamente) y un considerable margen de seguridad.
  • Estructuras de acero - paneles y placas de radiadores. La conductividad térmica de los productos de acero es mayor que la del hierro fundido, pero son más susceptibles a la corrosión.
  • Aluminio - el más rentable en términos de transferencia de calor. Al mismo tiempo, el aluminio no difiere en la estabilidad hidráulica, además, no tolera el contacto prolongado con agua alcalina.

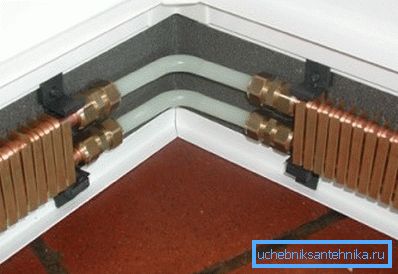

El radiador de cobre o latón prácticamente no es susceptible a la corrosión, y al mismo tiempo tiene una buena disipación de calor
  • Los dispositivos bimetálicos (a veces se encuentra el nombre erróneo "radiador biométrico") son un complejo de tubos de acero o cobre con intercambiadores de calor de aluminio. Combine las ventajas de los modelos de acero y aluminio, prácticamente sin inconvenientes funcionales. La principal desventaja era el alto precio, pero la buena disipación del calor y la vida útil significativa permiten soportar el alto costo de los productos de este tipo.

Si hablamos de calentadores eléctricos, la mayoría de las veces son de acero, y para la producción de cubiertas protectoras se pueden usar silúmina y polímeros resistentes al calor.

Un grupo aparte está formado por productos con elementos cerámicos. El radiador cerámico proporciona una distribución uniforme del calor, ya que la placa frontal hecha de arcilla cocida con aditivos estabilizadores y reforzantes desempeña el papel de un tipo de filtro que iguala y dirige el flujo de ondas infrarrojas.

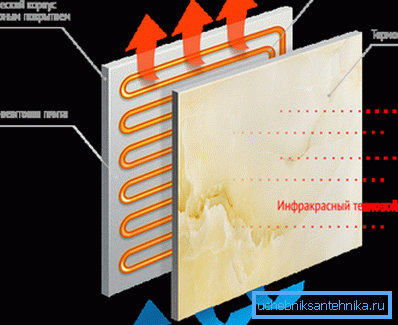

Los radiadores compuestos combinan elementos metálicos y cerámicos.

Características de diseño

Productos seccionales y paneles.

La forma y las características del dispositivo también se pueden distinguir por diferentes tipos de radiadores de calefacción.

Aquí viene a primer plano el tipo de diseño:

  • Si el cuerpo del producto se ensambla a partir del mismo tipo de elementos dentro de los cuales circula el refrigerante, esta batería se llama seccional. Los modelos en fundición, aluminio y bimetálicos tienen un diseño seccional. Le permite seleccionar el número deseado de aletas de calentamiento, ajustando la potencia del dispositivo en una dirección mayor o menor.
Panel de calefacción higiénico con pantalla de acero liso.
  • Los calentadores de acero se producen con mayor frecuencia estampando una sola lámina de acero. Como tienen una estructura monolítica, se les llama panel. Para cambiar el tamaño de una batería de este tipo no funciona, por lo que necesita seleccionar inicialmente un producto con un rendimiento y dimensiones adecuadas.

Presta atencion Si necesita un radiador higiénico, es decir, El modelo es resistente al procesamiento regular en el proceso de limpieza en húmedo, entonces solo necesita un dispositivo de panel de acero con la superficie frontal más suave.

  • Estructuras tubulares (cobre y acero) se destacan. Son contornos de tubos delgados, que están interconectados por un método soldado. Externamente, estos tubos se ven como secciones separadas, pero el diseño se recibe de forma no separable.
Modelos de diseño tubular

Método de instalación

Si planea instalar los calentadores usted mismo, uno de los puntos de clasificación más importantes para usted será el tipo de instalación. Según este parámetro, se distinguen estos tipos de estructuras:

Modelo embebido en el nicho del piso.
Variedad Características clave
Montado en la pared
  • Aquí vamos a atribuir la gran mayoría de los dispositivos destinados a la instalación fija.
  • Los radiadores se fijan en la superficie del cojinete con la ayuda de soportes especiales, después de lo cual se conectan a los tubos de calefacción o a la red de suministro eléctrico de la casa.
  • La instrucción recomienda colocar las baterías de tal manera que haya un espacio entre la red y la superficie posterior del calentador para la circulación de aire.
Al aire libre Esto incluye dos grupos de dispositivos:
  • Baterías pesadas que no se pueden fijar en la pared debido a su gran masa.
  • Calentadores relativamente pequeños, que se instalan en soportes de piso cuando se organiza el sistema de calefacción en casas con paredes débiles.
Incrustado Los radiadores de calefacción incorporados generalmente se instalan en nichos de pisos a lo largo de ventanas o umbrales:
  • En la parte superior de este radiador está equipado con una rejilla para aire caliente.
  • Para el movimiento de masas de aire responsable del ventilador.
  • El dispositivo en sí está instalado en una base de aislamiento térmico que reduce la pérdida de energía.
Portátil
  • También hay pequeños calentadores eléctricos que pueden moverse de un lugar a otro e instalarse cerca de la toma más cercana.
  • Su poder es relativamente pequeño, porque tales dispositivos se utilizan principalmente como fuentes adicionales de calor.
Pequeño dispositivo portátil

Conclusión

Como puede verse en la descripción anterior, todos los tipos de radiadores tienen sus propias características. La elección de los modelos disponibles es muy amplia porque, para no confundirse, debe estudiar detenidamente la información anterior y ver el video en este artículo, que contiene una gran cantidad de información adicional sobre este tema.
