Tipos de radiadores bimetálicos. variedades de diseños. que

Ocurrió que, para la mayor parte de nuestra gran potencia, la temporada de calefacción dura al menos seis meses, por lo que el interés de la gente por la calidad de los dispositivos de calefacción está lejos de estar inactivo. El hierro fundido y el acero se han utilizado durante más de 100 años y se sabe todo acerca de ellos, pero cuáles son las ventajas y desventajas de los radiadores de calefacción bimetálicos que aparecieron hace relativamente poco tiempo, la gente aún no lo sabe. Hemos intentado sistematizar varios puntos de vista y presentarlos a su atención.

Tipos de diseños

Como su nombre lo indica, el bimetal es un compuesto de dos metales diferentes. La mayoría de las veces es una combinación de acero y aluminio, aunque también se producen modelos donde el cobre se combina con el aluminio.

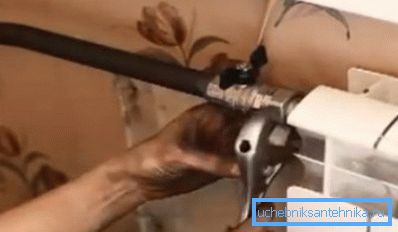

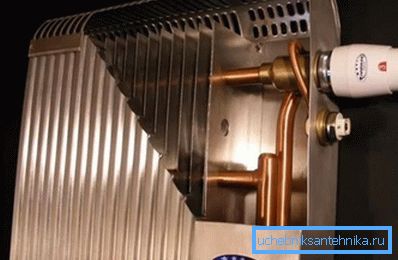

Como regla general, es un radiador bimetálico monolítico o de fundición sólida. El precio de dichos paneles de cobre y aluminio es el más alto, pero su transferencia de calor es varias veces mayor que las características de las contrapartes de acero.

Además del acero al carbono habitual, hay baterías disponibles, en las que el núcleo está hecho de acero inoxidable. Están diseñados para sistemas en los que el refrigerante tiene un nivel de pH elevado, así como una presión de funcionamiento inestable o alta. No son mucho más baratos que el cobre. El acero inoxidable es bueno para edificios de gran altura (más de 16 pisos) y para los amantes de un margen de seguridad serio.

A menudo, cuando las personas hablan de tales estructuras, se refieren al acero al carbono y al tándem de aluminio.

Pero aquí no es tan simple, hay un llamado radiador bimetálico completo y un parcial, o pseudo bimetal.

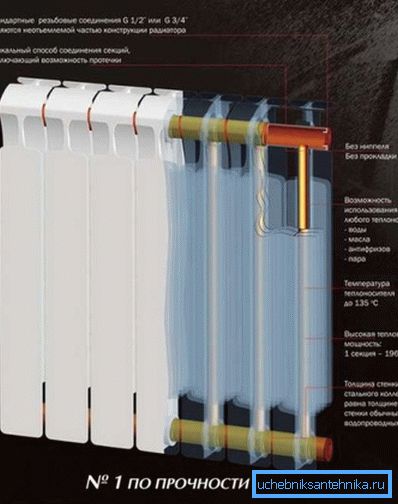

• La expresión radiador bimetálico completo, dice que en tal batería tiene un núcleo de acero sólido. El refrigerante en este caso no está de ninguna manera en contacto con la carcasa de aluminio. En algunas fuentes, dichos modelos pueden denominarse "mejorados";

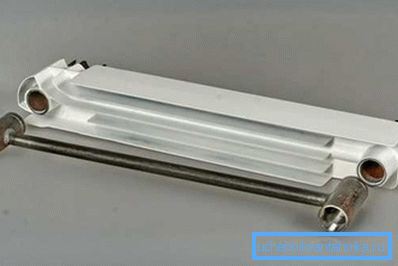

• El dispositivo es un radiador bimetálico con un núcleo de acero que permite la instalación de tubos de acero solo en los canales verticales de la estructura.. Los canales horizontales más gruesos y anchos en tales baterías están hechos de aluminio.

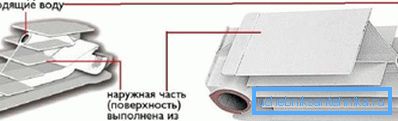

Importante: las estructuras completas y parcialmente de acero están disponibles con uno y dos canales verticales. La segunda opción tiene una mayor profundidad, pero difiere en la transferencia de calor mejorada. Además, no menos importante, la probabilidad de obstruir ambos tubos a la vez es despreciable.

Cual opcion es mejor

• En los rascacielos urbanos, uno de los mayores peligros es la alta presión. Aquí las ventajas de los radiadores bimetálicos con un núcleo de acero sólido son obvias. La presión de trabajo en edificios de gran altura a menudo asciende a 6–9 atmósferas, lo que encaja bien con las características de los productos con un núcleo parcialmente de acero. Pero la potencia del martillo de agua puede alcanzar 15 a 30 atmósferas, pero tales pruebas de aluminio no están bajo fuerza;
• Además, las estructuras de aluminio no pueden funcionar en sistemas donde el cobre está presente. En el caso de contacto directo de aluminio y cobre, comienza el proceso de corrosión electroquímica, que inevitablemente conduce a la destrucción de componentes de aluminio;

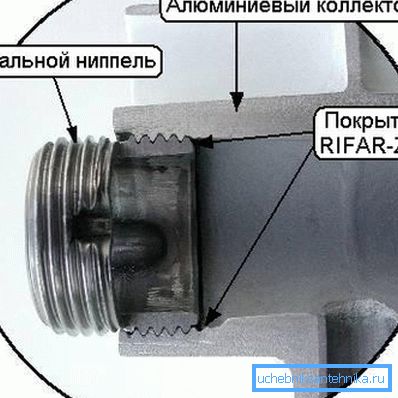

Importante: la construcción sólida de cobre y aluminio de los radiadores bimetálicos de calefacción proporciona la disposición de una capa entre estos metales. El proceso es bastante complicado y costoso.

• Otra limitación para las piezas de aluminio es el pH del refrigerante. El límite superior aquí es de 9 unidades, pero es mejor no "salir" por 7–8 unidades;
• A pesar de la alta resistencia y otras ventajas, los agregados con núcleo de acero tienen debilidades. Lo primero que llama la atención es el alto precio de los productos. Además, la salida de calor de tales baterías es un 10% más baja que la de diseños mixtos y un 15-20% más baja que la de los modelos de aluminio puro;

• Al sopesar los pros y los contras de los radiadores bimetálicos de varios tipos, llegamos a la conclusión de que los agregados mixtos con una presión de prensado de hasta 25 atmósferas y dos canales verticales son muy adecuados para los edificios estándar de "Khrushchev" o de nueve pisos;
• Los modernos rascacielos de altura requieren un enfoque más serio. Aquí, se debe dar preferencia a un núcleo de acero de una sola pieza, preferiblemente acero inoxidable;
• En cuanto al sector privado, con sus sistemas locales de baja potencia, si la tubería es de plástico o acero, es suficiente, baterías de aluminio relativamente baratas con alta transferencia de calor.

Sugerencia: notamos que en los catálogos y en las páginas de sitios especializados, la descripción de algunos modelos necesariamente contiene la mención de que el refrigerante está en contacto solo con tubos de acero. Los demás son modestamente silenciosos sobre este momento. Entonces, tras un examen detallado, tales agregados se mezclan.

Datos tecnicos

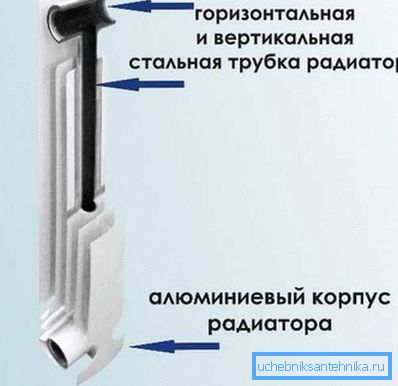

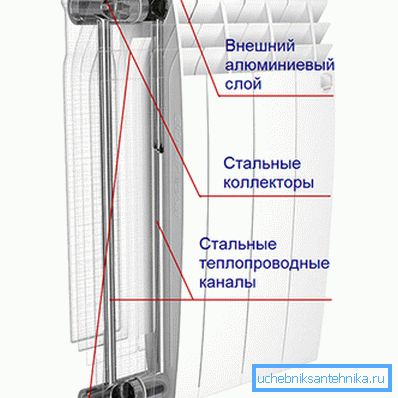

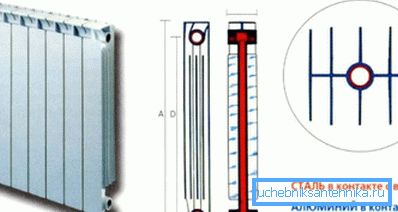

El dispositivo estándar de los radiadores bimetálicos se muestra en el diagrama. Pero, a pesar del principio general del diseño de nodos, las características de los modelos de diferentes fabricantes pueden variar mucho entre sí. Como usted entiende, la publicación de los parámetros de todos los modelos presentados en el mercado moderno no es realista. Por lo tanto, vamos a hablar de los datos medios.

La transferencia de calor o la cantidad de calor liberado en la habitación para tales productos es simplemente lujoso. Si hablamos del aluminio-acero bimetálico completo, entonces las cifras son aproximadamente de 160 a 180 vatios. Las unidades mixtas son capaces de suministrar 170 - 200 vatios desde una sección.

Hablando de la combinación de cobre y aluminio, se debe tener en cuenta que la transferencia de calor de estos paneles es casi la misma que la del aluminio puro. En promedio, es de 200 a 220 vatios. De acuerdo con los estándares de GOST, todos estos datos son correctos a una temperatura del refrigerante de 70 ° C. En consecuencia, la desviación en cualquier dirección conllevará una disminución o un aumento en la transferencia de calor.

La presión máxima que la mayoría de las estructuras bimetálicas pueden soportar, oscila entre 16 y 25 atmósferas. Sin embargo, los fabricantes de renombre garantizan que sus agregados mixtos resisten hasta 30 atmósferas, y los productos con un núcleo completamente de acero son capaces de soportar 40 atmósferas y más.

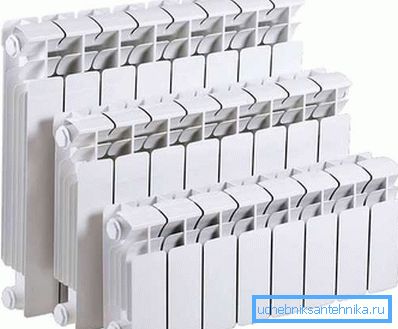

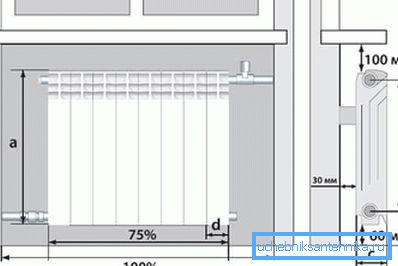

Otra ventaja de tales baterías es una amplia gama de tamaños de ejes. El tamaño axial es la distancia entre los ejes horizontales de las entradas superior e inferior. Aquí es de 200 mm, 300 mm, 350 mm, 500 mm y 800 mm. Como puede ver, hay algo para elegir, aunque se considera que el más popular es el tamaño de 500 mm.

Importante: muchos fabricantes especifican el límite superior de temperatura del refrigerante a 100 grados o más. Pero la mayoría de los expertos sostienen que incluso el bimetal de la más alta calidad no puede soportar temperaturas superiores a 90? С. Todo lo demás está más relacionado con el campo del marketing.

En cuanto a la durabilidad, en promedio, los fabricantes dicen unos veinte años de garantía y no hay razón para dudarlo. Algunos paneles sólidos con núcleos de cobre o acero inoxidable pueden funcionar hasta 50 años.

Además, muchos vendedores dicen que una pequeña cantidad de una sección de la batería, en promedio, fluctúa alrededor de 200 g, esto es realmente cierto. Por un lado, esto es bueno, por supuesto, porque cuanto menor sea el volumen de refrigerante, más fácil será calentarlo y controlar la temperatura después.

Pero, por otro lado, se logra una pequeña capacidad debido a los delgados canales internos, y esto aumenta la probabilidad de su bloqueo, especialmente en los sistemas urbanos centralizados.

Calcula el número de secciones

En principio, todo lo que se necesita para hacer el cálculo del número de secciones por habitación es la potencia térmica de una sección. Cualquier instrucción que acompañe al producto o catálogo de productos de la empresa contiene estos datos. Pero puede contar, según el volumen, el área o la pérdida de calor en la habitación.

El cálculo de la pérdida de calor, como regla general, hace que un ingeniero de calor profesional. Aquí, además de los datos tradicionales, se tiene en cuenta la masa de diversos coeficientes y correcciones. Por ejemplo, como el grosor de las paredes, el material con el que se construye la casa, el número de pisos, etc. Este es un trabajo bastante laborioso y, con mayor frecuencia, estos cálculos se realizan en la etapa de construcción de una casa.

Para el cálculo del volumen de la habitación, se utilizan estándares estándares, indicados en el SNiP respectivo, de acuerdo con estos datos, para mantener una temperatura promedio de 20 ° C en 1 m? el espacio en la casa del panel consume 41 vatios, para las estructuras construidas de ladrillo este valor es de 34 vatios.

Entonces todo es simple, debe multiplicar la longitud, el ancho y la altura de la habitación y, de acuerdo con la capacidad cúbica resultante, calcular la cantidad aproximada de calor necesaria para calentar la casa.

Sabiendo la capacidad de diseño que una sección es capaz de emitir, es fácil calcular el número de secciones. Este método se utiliza a menudo en la construcción de cabañas o locales privados con un diseño no estándar.

En cuanto al cálculo del área de la sala, se reconoce como el menos preciso. Como regla general, es utilizado por los residentes de los apartamentos estándar de la ciudad, con techos que no superan los 3 m.

Según el mismo SNiP, un metro cuadrado de espacio habitable requiere 100 W para calefacción. Al multiplicar la cuadratura por 100 W y dividir por la potencia de una sección, se obtiene el número de secciones.

Consejo: tanto el cálculo por volumen como por área, no difieren en la precisión tabular. Por lo tanto, si hay más de una pared exterior en la habitación, un ático sin calefacción o un balcón, puede aumentar los datos de forma segura en un 20%. Además, no olvide la temperatura del agua en nuestros sistemas urbanos, es seguro arrojar otro 10%.

El video en este artículo contiene información sobre radiadores bimetálicos.

Conclusión

Las ventajas y desventajas de los radiadores bimetálicos de calefacción sugieren que deberían instalarse en edificios urbanos o en cabañas privadas con un refrigerante agresivo, como anticongelante. En otros casos, no tiene sentido pagar por tan alta calidad y confiabilidad.
