Tipos de radiadores. baterías de acero, aluminio, hierro

Por el momento, los fabricantes ofrecen muchos tipos de calentadores. Antes de comprar, debe decidir qué modelo es el adecuado para su hogar. En este artículo analizaremos qué tipos de radiadores existen para los sistemas de calefacción.

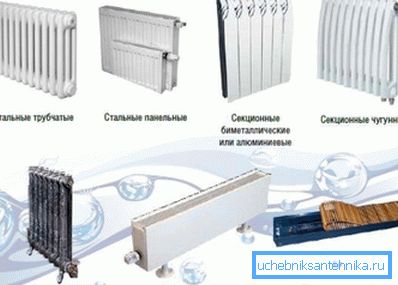

Hay muchos tipos de radiadores.

Baterías de acero

Estos productos se presentan en dos variedades.

Radiadores de panel

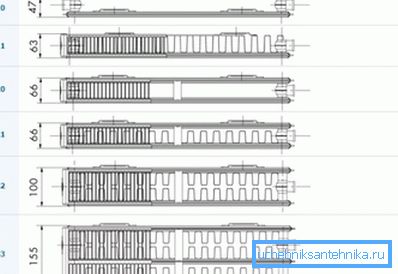

Tipos de dispositivos de panel de acero.

Estos radiadores convertidores tienen una alta eficiencia, alrededor del 75%. Dentro del dispositivo hay uno o varios paneles calefactores con aletas convectivas.

Tales dispositivos son la opción más presupuestaria para una casa privada.

Sobre la base de la cantidad de paneles y aletas, estos modelos de radiadores se producen:

  • 10;
  • 11;
  • 20;
  • 21;
  • 22;
  • 33.

Ventajas:

  • alta emisión de calor;
  • baja inercia;
  • pequeño volumen del portador de calor;
  • Inofensividad y respeto al medio ambiente;
  • bajo precio

Desventajas:

  • cuando el agua se drena del sistema con sus propias manos, el oxígeno comienza a interactuar con las paredes de acero, lo que las hace oxidarse;
  • Los dispositivos no resisten fuertes presiones y golpes de ariete, sobre la base de esto, en edificios de gran altura para usarlos es extremadamente indeseable.

Accesorios tubulares

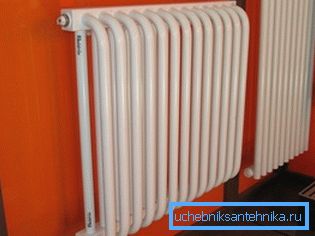

Dispositivo tubular.

Tales dispositivos son una estructura tubular dentro de la cual circula el refrigerante. Su producción es más difícil, por lo tanto, el costo es más alto que las contrapartes del panel. Las baterías se pueden pintar en una variedad de colores.

Presta atencion Los radiadores tubulares de acero inoxidable tienen las mismas ventajas y desventajas que los modelos de panel. Lo único - tienen más presión.

Análogos de aluminio

Radiadores de extrusión y fundición están hechos de este metal. Ambos tipos de dispositivos son recomendados para sistemas de calefacción autónomos.

Para redes de servicios públicos, son de poca utilidad, porque No soportar altas presiones de trabajo y están sujetos a varios tipos de corrosión debido a la mala calidad del refrigerante.

Radiadores de fundición de aluminio consisten en secciones separadas.
  1. Los moldeados por inyección se producen por fundición a alta presión. Disponen de canales anchos para refrigerante y paredes gruesas y duraderas. El dispositivo se ensambla a partir de secciones separadas. Se pueden quitar según sea necesario o agregarse.
  2. Los modelos de extrusión son más baratos. Sus elementos verticales están extruidos de aluminio en la extrusora, y los colectores están moldeados en silumin.

Presta atencion Tales radiadores monolíticos no son susceptibles de cambiar, porque Las secciones no se pueden quitar y agregar. Esta es una desventaja significativa de una variedad de calentadores.

Características del instrumento

Ventajas:

  • bajo peso debido a que las baterías son fáciles de instalar, sin el uso de soportes especialmente fuertes;
  • Una de las más altas transferencias de calor entre todos los tipos de radiadores;
  • la capacidad de calentar rápidamente la habitación;
  • eficiencia, los dispositivos a menudo están equipados con un termostato;
  • Atractivo diseño moderno.

Desventajas:

  • Vida útil corta - 10-15 años.
  • El aluminio es químicamente activo, debido a esto, no es resistente a la corrosión y necesita un portador de calor de alta calidad, con la excepción de los radiadores anodizados;
  • si el aire se desplaza del refrigerante, se genera hidrógeno dentro de las baterías;
  • Los dispositivos tienen una convección débil;
  • Los radiadores similares no pueden soportar choques hidráulicos.

Aparatos de arrabio

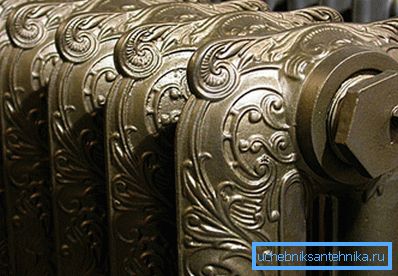

En la foto hay una batería retro hecha de fundición.

Dichos radiadores metálicos se dividen condicionalmente en modelos obsoletos de estilo soviético moralmente, contrapartes modernas e instrumentos de estilo retro.

No vamos a hablar de los análogos soviéticos.

  1. Las baterías modernas de hierro fundido son simples y estrictas en su forma, tienen una superficie frontal plana y una apariencia limpia.
  2. Los análogos en el estilo de "retro", incluidos los radiadores de vapor, se producen mediante el método de fundición de hierro. Tienen un alto nivel de estética y pueden decorar cualquier habitación con ellos.

Fortalezas y debilidades

Las ventajas del hierro fundido:

  • vida útil de unos 50 años;
  • el material es pasivo químicamente, debido a que no es susceptible a la corrosión;
  • calienta la habitación con radiación (radiación), que es óptima para habitaciones con techos altos;
  • alto nivel de capacidad calorífica: el dispositivo permanecerá caliente durante mucho tiempo después de apagar la calefacción.

Desventajas:

  • alta inercia;
  • la masividad de los productos crea dificultades durante su transporte e instalación;
  • el peso pesado de las baterías implica sus sujetadores duraderos y costosos;
  • el volumen de refrigerante es relativamente grande;
  • La instrucción advierte que el hierro fundido es frágil y no puede soportar fuertes golpes de ariete.

Productos bimetálicos

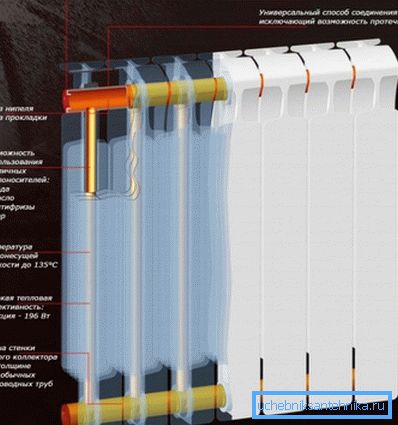

Diseño de dispositivo bimetálico.

Los instrumentos tienen un núcleo tubular de cobre, acero y un cuerpo de aluminio. Las baterías suelen consistir en un número par de secciones.

Los tamaños de las unidades son diferentes, incluso hay un radiador de banco bajo.

  1. Los dispositivos bimetálicos reales tienen un núcleo tubular de acero tanto horizontal como verticalmente. Son extremadamente duraderos y fiables. Sin embargo, bastante caro.
  2. Los análogos de los pseudo-bimetálicos están equipados solo con partes verticales de canales reforzados con acero. Son más baratos, tienen mejor transferencia de calor, pero son menos resistentes a la corrosión, porque Refrigerante en contacto con el aluminio.

Calidad del producto

De las ventajas se pueden identificar:

  • casi cero inercia;
  • alta transferencia de calor;
  • Los productos bimetálicos son capaces de soportar la presión de trabajo más alta y los choques hidráulicos muy fuertes;
  • el volumen de refrigerante es pequeño;
  • La instalación de productos es simple;
  • Su diseño es estético;
  • resistencia a la corrosión.

Producto menos: alto costo.

Radiadores inusuales

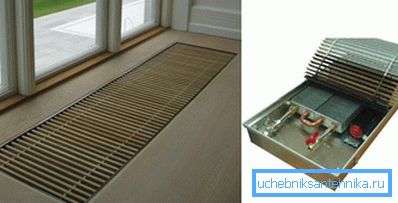

Convector de suelo.

Además de los productos descritos anteriormente, los fabricantes también producen análogos no muy comunes.

Baterias plasticas

Estos son, por ejemplo, radiadores de calefacción de plástico. Si te enfrentas al desafío de la austeridad, esta opción es óptima. La única condición: la temperatura del refrigerante en el sistema no debe superar los +80?.

Estas baterías de baja temperatura son fáciles de instalar y usar, resistentes al desgaste, pesan poco y se mantienen en pie.

Convectores de suelo

Tales calentadores de convección se esconden en el suelo. Consisten en una caja, un intercambiador de calor y una rejilla decorativa. El núcleo tubular para el refrigerante es de acero o cobre, aletas convectivas de aluminio. Una estructura similar tiene un radiador de tres filas, que es la base de una estufa de automóvil.

Ventajas:

  • El dispositivo es óptimo para acristalamiento panorámico;
  • Es duradero con un diseño simple y bajo peso;
  • no tiene miedo de la corrosión;
  • no tiene lugar
  • calienta la habitación uniformemente.

Contras:

  • longitud considerable del dispositivo;
  • Al usarlo no se puede utilizar ventilación forzada;
  • pequeña transferencia de calor;
  • ineficiencia

Convectores de zócalo

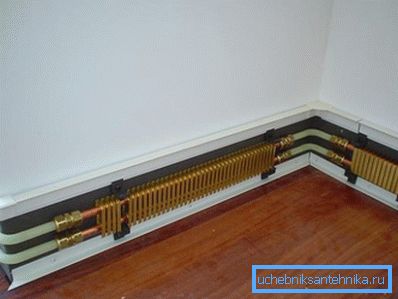

Cálida zócalo.

El radiador del zócalo (zócalo caliente) es un convector bajo (altura 20-25 cm, profundidad 10 cm) montado a lo largo del perímetro inferior de las paredes.

Ventajas:

  • Ahorro de espacio y combustible (hasta un 40%);
  • la capacidad de controlar la temperatura mediante termostatos;
  • protección automática contra sobrecalentamiento;
  • calienta la habitación uniformemente.

Desventajas:

  • el dispositivo está adyacente a las paredes, como resultado, su revestimiento puede deformarse;
  • alto costo

Especificaciones del producto

La tabla inferior muestra los principales parámetros técnicos de los tipos de radiadores descritos.

Tipo de radiador Potencia térmica, vatio Barra de presión de trabajo Temperatura máxima del refrigerante, grados Acidez del refrigerante (pH), unidades.
Panel de acero 1200-1600 (total) 6-10 110-120 8.3-9.5
Tubular de acero 1200-1600 (total) 8-15 110-120 8.3-9.5
Aluminio 82-212 (sección) 6-16 110 7-8
Hierro fundido 100-160 (sección) 9-16 110 No importa
Bimetalico 150-200 20-65 130 No importa
Convector sexual 130-10000 (total) 10-16 110-130 No importa
Zócalo convector 500-1500 (total) 16 130 No importa

Modelos portátiles independientes

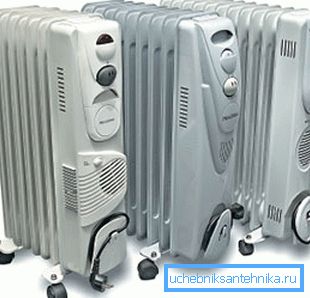

Enfriador de aceite portátil.

Los tipos de radiadores portátiles que se describen a continuación están alimentados por la red eléctrica.

Pueden servir como un complemento al sistema de calefacción principal o ser un calentador en una habitación pequeña, tienda, oficina, etc.

  1. Radiador de aceite, como su nombre lo indica, utiliza aceite técnico como portador de calor. Esta es una excelente opción para calentar espacios de hasta 30 m. Tiene un peso pequeño. Se puede mover de un lugar a otro, según sea necesario.
  2. Calentador de cuarzo - Esta es una losa monolítica hecha de una solución especial en un relleno de arena de cuarzo. Su elemento calefactor es una aleación de níquel y cromo. Se vierte completamente en la estufa.

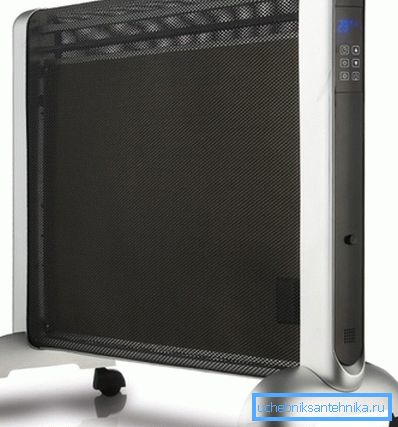

Calentador micatérmico.
  1. Mikatermichesky El radiador está fabricado con una tecnología única. Se compone de placas de calentamiento no metálicas, cubiertas con una fina capa de mica.

Presta atencion El calentador transmite la mayor parte de la energía térmica (80%) en forma de radiación infrarroja, beneficiosa para nuestra salud. El 20% restante proviene de la radiación térmica normal.

Conclusión

Por el momento, hay muchos tipos de radiadores de calefacción. Están hechos de diferentes materiales, tienen diferentes diseños y especificaciones.

Deben elegirse en función de las condiciones de la vivienda y las características del sistema de calefacción. El video en este artículo complementará nuestra revisión con información visual.
