Tipos de conexión de radiadores: serie, paralelo, diagonal,

Probablemente, debe prestar atención de inmediato al hecho de que la conexión directa de un radiador de calefacción implica tres opciones principales: lateral, inferior y diagonal, pero es posible que existan algunos matices. Además, hay opciones para contornos, que pueden ser de una tubería o de dos tuberías, también depende de la cantidad de pisos en el edificio y también pueden considerarse desde el punto de vista del diseño. Pero hablaremos más sobre todo esto en el material a continuación, y también le mostraremos el tema del video en este artículo.

Maneras de conectarse de manera diferente

Variedad de contornos

Nota El circuito del sistema de calefacción puede ser de una tubería o de dos tuberías. La eficiencia de la transferencia de calor de los dispositivos, así como los métodos para su conexión, depende de esto.

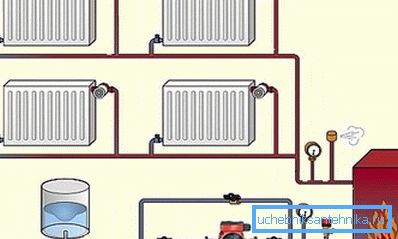

1. Un sistema de calefacción de un solo tubo implica un bucle en bucle desde un solo tubo al que se conectan los radiadores de calefacción; en la imagen superior se muestra un ejemplo de esta instalación:
2. aquí el refrigerante, moviéndose desde la caldera, en el camino, a través de tuberías de un diámetro más pequeño, se desvía a través de las baterías y bajo la presión de la bomba de circulación vuelve a la misma tubería;
3. pero después de pasar por el calentador, el agua pierde temperatura, por lo tanto, cuantos más radiadores haya en un sistema de este tipo, más fría estará el agua en su extremo;
4. en sistemas autónomos, no se recomienda instalar más de 3-4 radiadores en un tubo con bucles para poder mantener aproximadamente la misma temperatura en cada uno de ellos;

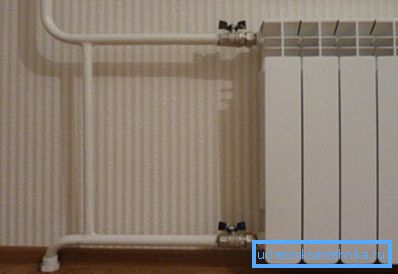

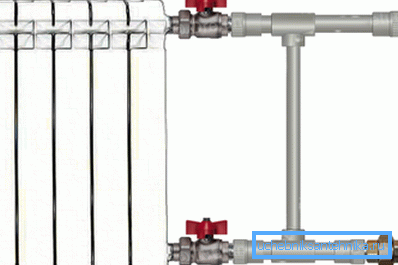

1. En un sistema de una tubería, especialmente en edificios de varios pisos, es más conveniente conectar dispositivos desde un lado, pero ¿cómo conectar un radiador de calefacción con una conexión lateral para mantener la temperatura en las baterías subsiguientes al máximo? Para hacer esto, un puente, llamado "bypass", corta entre las tuberías de suministro y retorno y cumple dos propósitos:
2. Primero, parte del agua pasa a través de la tubería sin entrar en la batería., por lo tanto, no se enfría;
3. En segundo lugar, gracias al bypass, se puede desmontar sin drenar el refrigerante., incluso si el circuito pasa directamente a través del radiador sin una derivación;

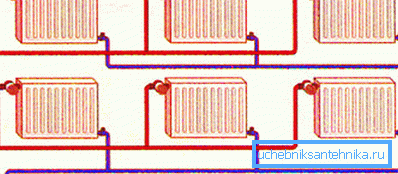

1. El circuito de dos tuberías se puede llamar más conveniente: aquí el refrigerante ingresa al radiador desde la tubería de suministro, y el agua enfriada se descarga en la tubería de retorno y regresa a la caldera para un nuevo calentamiento:
2. Pero el costo de operar un acuerdo de este tipo es algo mayor, ya que tiene que calentar más agua, por lo tanto, necesita gastar más energía para pagar;
3. Pero tal circuito nunca causa problemas y puede incrustar una gran cantidad de radiadores en él, ya que es posible mantener una temperatura uniforme en todos;

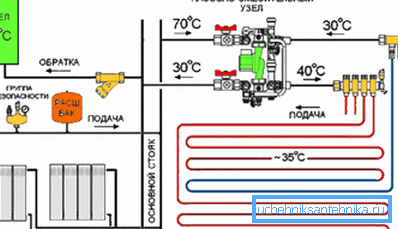

1. Además, para un sistema de dos tuberías, la instrucción contempla la conexión conjunta de un circuito de radiador con un piso cálido, pero estos son dos dispositivos diferentes que requieren la circulación del refrigerante a diferentes temperaturas.
2. Pero, a pesar de este aparente desacuerdo, se produce una conexión de este tipo: se instala una válvula de tres vías que funciona en un sistema discreto en la entrada de la tubería de calefacción del piso, y cuando el circuito se calienta hasta el estado deseado, la válvula se activa y el agua caliente de la alimentación se restablece a "retorno";
3. El principio de tal conexión se muestra bien en la imagen esquemática sobre este párrafo.

Secuencialmente y en paralelo

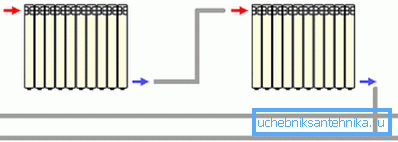

Además, la conexión puede ser en serie y en paralelo, por lo que la conexión en serie de los radiadores se muestra en la imagen superior.

Esta situación también se presenta cuando el bypass está bloqueado y el agua de un radiador fluye inmediatamente hacia el otro, evitando el suministro y el flujo de retorno. Pero no es en absoluto necesario que la circulación sea diagonal a través del dispositivo, por lo que puede ser una conexión lateral inferior ("Leningrado") o una conexión lateral unilateral, el punto es que el fluido de transferencia de calor fluye inmediatamente de la batería a la batería.

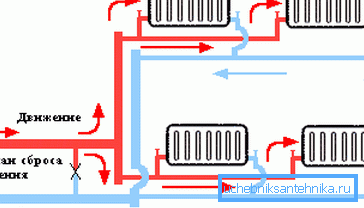

Cuando la conexión de los radiadores de calefacción es paralela, son independientes entre sí, por lo tanto, la temperatura del agua en ellos será uniforme, tanto en el primero como en el último dispositivo.

Pero esto es posible solo en un sistema de dos tuberías, donde la cantidad de baterías no afecta el flujo de refrigerante de ninguna manera. El diagrama de dicha conexión se ve en la parte superior, y puede ser lateral, inferior o diagonal.

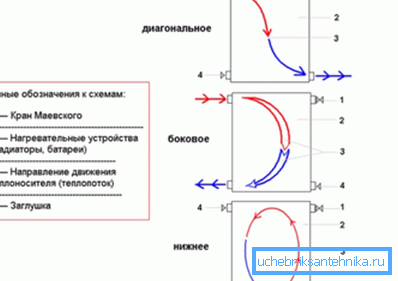

Diagonal, lateral e inferior.

La conexión diagonal de los radiadores se considera óptima, ya que el refrigerante circula en ella con la mayor uniformidad, por lo que cuando ve la potencia nominal en los documentos que lo acompañan, el fabricante procede de este tipo de conexión cuando toda la zona del dispositivo se utiliza por igual.

Se cree que aquí no existe la pérdida de potencia máxima, y ​​se emite al 100%. Hay otra opción auxiliar cuando puede utilizar de manera óptima toda la capacidad, pero esta es ligeramente menor.

El dispositivo de calentamiento funciona un poco peor (solo al 95% de la potencia nominal), si está conectado desde el lado (en un lado o en ambos lados): aquí el área de calentamiento será más intensa en el lado del suministro.

Pero con una conexión más baja, que también se denomina "Leningrado", la eficiencia nominal es solo del 90%, ya que la circulación se ve obstaculizada por la alta presión y, naturalmente, el área de calefacción aquí es la más desigual.

Nota Antes de comenzar a calcular la potencia de los calentadores en su apartamento o casa particular, finalmente debe determinar el método de conexión de los radiadores. Solo en este caso podrá calcular la cantidad de secciones más correctamente.

Conducto extensor como optimizador de distribución de calor.

No siempre es posible conectar las baterías diagonalmente en un sistema de calefacción autónomo o centralizado para garantizar una salida de calor máxima (100%), y hay varias razones para esto: hay capacidades y características técnicas del interior o simplemente el factor humano: ¿ha perdido de vista o no? sabía

Cuando no hay muchas secciones, en cualquier caso, no más de 8-10 piezas, o incluso menos, entonces las caídas de temperatura en el área total del radiador no son perceptibles, y si son perceptibles, entonces no mucho. Pero si el número de secciones aumenta, y tal necesidad surge con bastante frecuencia, entonces la temperatura cae en diferentes extremos del mismo dispositivo y puede alcanzar los 10 ° C e incluso más.

Por supuesto, puede volver a conectar, es decir, conectar el dispositivo en diagonal y, en este caso, el refrigerante se distribuirá de manera uniforme en toda el área, pero esto no siempre es posible debido a las mismas condiciones técnicas o características internas.

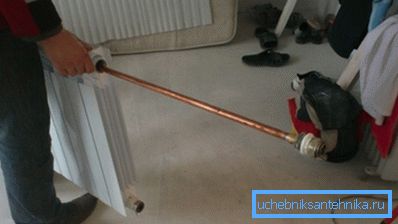

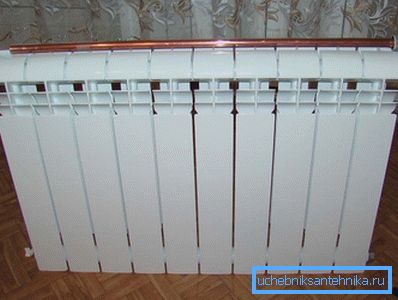

En tales situaciones, hay una especie de panacea: es un extensor de conducto, que por alguna razón, por algún motivo, es muy difícil de encontrar en nuestras tiendas que venden artículos sanitarios, pero se puede hacer de manera independiente.

Para hacer esto, necesitará un tubo de cobre con un diámetro exterior de 18 mm y un espesor de pared de al menos 1 mm, así como un acoplamiento de cobre para soldadura (adaptador al accesorio) con un diámetro exterior de 19,5 mm.

La longitud de la tubería se calcula teniendo en cuenta el número de secciones, por lo que su extremo debe alcanzar la unión de la última sección y la penúltima. En algunos casos, el cable de extensión se encuentra en el centro del radiador, pero puede cortar la tubería en cualquier momento. No describiremos el proceso de soldadura en todos los detalles, solo digamos que el flujo no debe ingresar dentro de la tubería, es decir, no debe haber mucho, ya que se puede formar una gota congelada y el agua durante la circulación hará ruido.

El extensor de conducto se instala en la parte superior del radiador, pero es mejor, por supuesto, usarlo junto con un cabezal térmico, con el que puede ajustar la temperatura que necesita. Pero la distribución del refrigerante en el área de la batería ahora será uniforme.

Conclusión

También puede conectar los radiadores con sus propias manos, si, por supuesto, tiene las herramientas necesarias para esto. Pero si usted es un principiante en este negocio, no olvide que esto es bastante responsable: la fuga del sistema durante la temporada de calefacción no es solo un fenómeno desagradable, sino que, como podría decirse, es extraordinario. Por lo tanto, si no confía en su fuerza, entonces es mejor invitar a un especialista.
