Termostato para una batería de calefacción: una adición útil

25-08-2018
Calefacción

En invierno, la temperatura exterior varía ampliamente, en los duros inviernos la temperatura puede caer por debajo de -30 ° C y, durante un deshielo, la temperatura puede ser bastante positiva. El sistema de calefacción debe responder adecuadamente a las condiciones climáticas y regular la temperatura del radiador de calefacción.

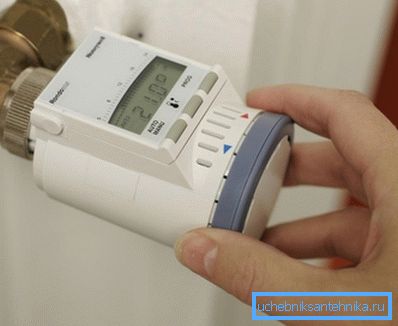

Termostato electronico

¿Cuál es el beneficio de instalar el termostato?

El sistema de calefacción centralizada estándar en un edificio de varias plantas no permite la instalación de ningún dispositivo de control en el apartamento. Como resultado, los inquilinos tienen poco efecto sobre la temperatura en el apartamento. En algunos casos, las baterías se calientan e incluso tiene que abrir las ventanas en invierno, el termostato es útil solo en esos casos: reducirá el flujo de refrigerante hacia el radiador, lo que reducirá la temperatura de la habitación.

Para regular el trabajo de calefacción de varias maneras:

  • Los amantes de los ahorros a menudo usan una válvula de bola convencional como termostato para los radiadores, pero esta no es la mejor opción.. En el mejor de los casos, será suficiente por un par de temporadas y luego garantizará la fuga del refrigerante.

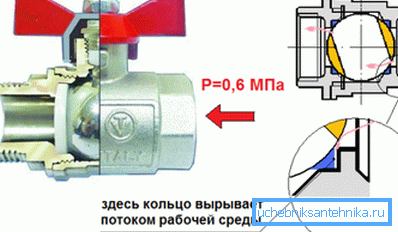

La válvula de bola no es el mejor reemplazo para el termostato

Presta atencion Para una válvula de bola, solo la posición cerrada / abierta se considera normal, para ajustar el calentamiento es necesario dejarla en una posición intermedia, esto lleva al hecho de que las inclusiones sólidas en el refrigerante dañan la bola de cierre y puede olvidarse de la tensión.

  • La válvula de cono durará mucho más, porque su diseño le permite permanecer en una posición intermedia. Una desventaja de este dispositivo es que es necesario regular manualmente el flujo de refrigerante, es decir, abrir y cerrar la válvula constantemente;
  • Los termostatos automáticos pueden considerarse ideales.. El diseño de este dispositivo le permite realizar el ajuste en modo automático. De una persona, solo necesita ajustar el regulador inmediatamente después de la instalación. También es importante que el precio de tales dispositivos sea bajo, para que todos puedan pagarlo.

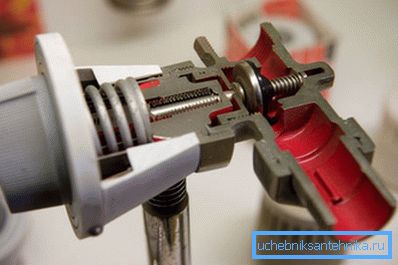

Termostato en el corte

Clasificación de los termostatos.

Puede seleccionar varios tipos de termostatos:

  • La opción más sencilla es con ajuste mecánico. Como ejemplo, se puede citar la válvula de cono mencionada anteriormente. La precisión del ajuste en este caso es baja;
  • en dispositivos automáticos debido a la deformación de los fuelles (el principio de funcionamiento se describe a continuación), el ajuste de la corriente de refrigerante se realiza automáticamente;
El diagrama muestra los elementos principales del sensor térmico.
  • Cabe destacar y reguladores con control electrónico. En este caso, la persona simplemente necesita seleccionar el modo de operación en la pantalla o configurar la temperatura deseada en la habitación. La automatización hará el resto por sí misma.

Puede seleccionar un grupo de dispositivos con un sensor de temperatura remoto. En este caso, el sensor está ubicado a una distancia de varios metros del regulador, lo que le permite responder de manera más adecuada a los cambios en la temperatura del aire en la habitación.

Presta atencion Un sensor de temperatura remoto es la solución óptima para aquellos casos en que la batería de calefacción se encuentra en un nicho lo suficientemente profundo y un termostato convencional no realiza un seguimiento correcto del cambio de temperatura del aire en una habitación.

Modelo con sensor de temperatura remoto.

La calefacción se puede regular de una manera ligeramente diferente. Si coloca la unidad con un sensor de temperatura directamente en la habitación y el controlador en la sala de calderas, puede cambiar su temperatura en lugar de ajustar el flujo de refrigerante. Este enfoque tiene sentido cuando se calientan habitaciones grandes, porque la emisión de calor de todos los radiadores cambia a la vez.

Algunos termostatos para radiadores pueden controlar la temperatura no en la habitación, sino en el exterior. Esto permite que el sistema de calefacción responda rápidamente a las condiciones climáticas cambiantes sin esperar a que cambie la temperatura de la habitación.

En el pasado, los dispositivos que monitoreaban directamente la temperatura del refrigerante en el sistema eran populares (para esto se utilizaron sensores de inmersión). Ahora tales reguladores se consideran obsoletos y prácticamente no se utilizan.

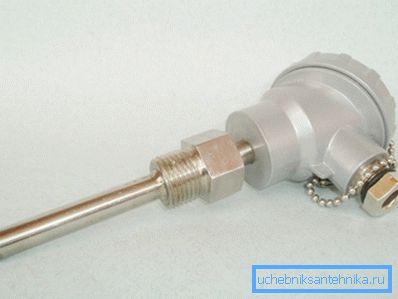

Sensor térmico de inmersión

Al elegir, debe prestar especial atención al etiquetado del termostato; puede haber opciones tales como:

  • RTD-G: adecuado para sistemas de calefacción con circulación natural del refrigerante. Se puede utilizar tanto en sistemas de 2 tubos como en sistemas de 1 tubo;
  • RTD-N: se utiliza en sistemas con circulación forzada del refrigerante.

El principio de funcionamiento e instalación del termostato.

Antes de instalar el regulador, no será superfluo familiarizarse con el principio de funcionamiento, el dispositivo y las reglas para su colocación. A pesar de la gran cantidad de modelos de diferentes fabricantes, la mayoría de los reguladores funcionan de la misma manera.

El principio de funcionamiento del termostato.

La base del funcionamiento del dispositivo para regular la temperatura del radiador de calefacción es la propiedad de líquidos y gases para expandirse / contraerse cuando se calienta / enfría. Entonces, el principio de operación para los modelos de gas y líquido es el mismo, la diferencia es solo en la velocidad de reacción al cambio de temperatura en la habitación.

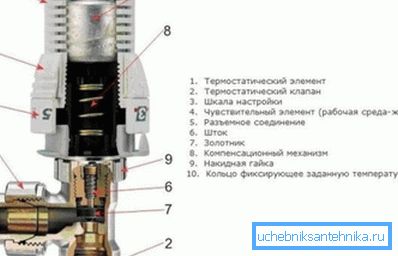

Dispositivo de control de temperatura

Presta atencion Los termostatos líquidos para radiadores son más inerciales, es decir, responden más lentamente a los cambios de temperatura. Los análogos de gas desde este punto de vista son preferibles.

El fuelle exteriormente parece una cámara sellada con paredes corrugadas dentro de la cual hay un gas o líquido. A medida que aumenta la temperatura en la habitación, la sustancia dentro de los fuelles se calienta y se expande, causando un aumento en la longitud de los fuelles. Debido a esto, se produce un movimiento de la válvula que regula el tamaño del paso pasante.

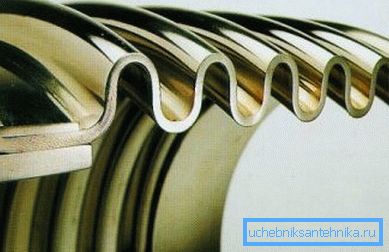

Las paredes de los fuelles están corrugadas, gracias a lo cual se extiende fácilmente cuando el núcleo se calienta.

Cómo colocar el termostato correctamente

El ajuste efectivo del calentamiento solo es posible si el regulador está colocado correctamente.

Se recomienda cumplir con las siguientes reglas al instalar:

  • el termostato debe estar ubicado en la tubería de suministro;
  • Si el radiador está ubicado en un nicho de pared, está prohibido cerrarlo con cortinas (incluso de tela ligera). Si esto sucede, el aire en el espacio cerrado se calentará rápidamente y el regulador limitará el flujo de refrigerante a la batería;

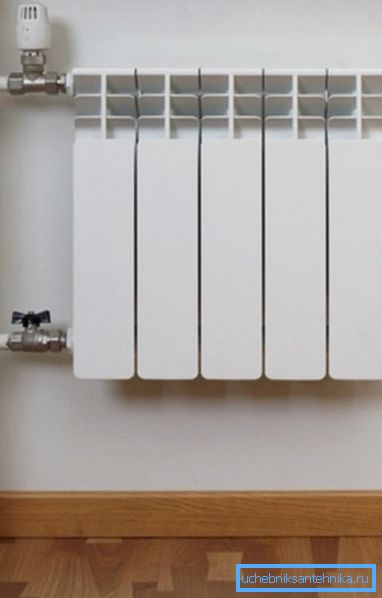

En la foto - un ejemplo de la correcta instalación del termostato.

Presta atencion Si se usa un dispositivo con un sensor remoto, entonces las persianas cerradas no interferirán con el funcionamiento normal del regulador.

  • El cabezal térmico debe ubicarse perpendicular al plano del radiador. Gracias a esta disposición, el aire caliente que sale de las baterías no afecta el funcionamiento de los fuelles y será más fácil regular el funcionamiento del dispositivo;

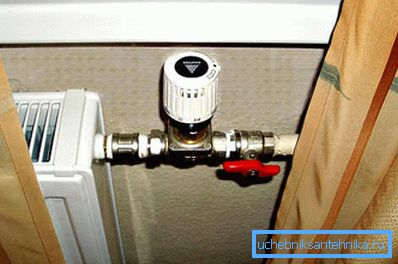

No es la mejor opción para colocar el termostato.
  • es deseable combinar la instalación del regulador con el reemplazo de la batería de calefacción;
  • La instalación de bypass no será superflua; si es necesario, esto le permitirá apagar el radiador de manera rápida y sencilla al funcionamiento del sistema de calefacción;
  • La instalación de dispositivos de regulación siempre debe comenzar con las habitaciones en las que se observan las mayores fluctuaciones de temperatura. En la construcción privada de la instalación, comenzando por los pisos superiores.

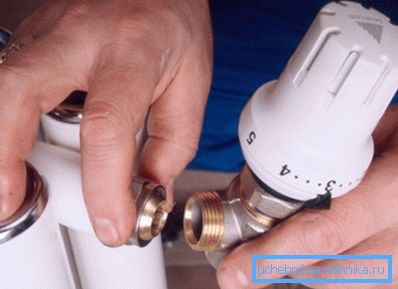

La instalación utiliza conexiones desmontables.

Manual de instalación y configuración del termostato.

Si no tiene a mano un plomero familiar, tendrá que hacer la instalación usted mismo, no es tan difícil.

Las instrucciones de instalación son las siguientes:

  • Si no hay bypass, tendrá que apagar el sistema de calefacción por un tiempo y drenar el agua del sistema. Con el bypass, todo será mucho más fácil: solo lo suficiente para apagar la batería del trabajo y puede proceder a instalarla;

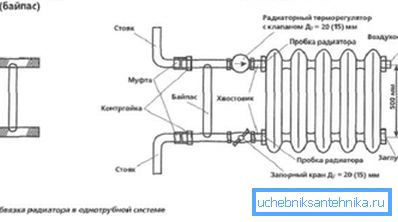

Una opción de instalación
  • Además del termostato, la tubería incluye 2 válvulas de bola (serán necesarias para cerrar la corriente de refrigerante);
  • Si planea instalar un bypass, entonces necesita abastecerse con un tubo de la longitud deseada.

Presta atencion El diámetro de la tubería de derivación debe ser 1 tamaño más pequeño que el diámetro de la tubería principal. Por ejemplo, si un tubo se utiliza para calentar? pulgada, luego bypass necesitas usar el tamaño? en.

Para el funcionamiento normal, se requiere un ajuste preliminar del termostato.

Se ejecuta en la siguiente secuencia:

  • primero en la habitación, debe cerrar todas las puertas y ventanas y, en general, reducir el intercambio de aire al mínimo (apague el capó, si lo hay);
  • luego, la válvula se abre completamente y el refrigerante fluye hacia el radiador sin ningún problema, debe esperar hasta que la habitación se caliente (la temperatura debe ser un poco más alta que la requerida);
  • después de eso, el termostato se superpone, es decir, la válvula gira completamente hacia la izquierda, debe esperar hasta que la habitación se enfríe a una temperatura aceptable;
  • ahora solo queda fijar la temperatura en la habitación al nivel alcanzado. Para hacer esto, la válvula se abre lentamente hasta que escuche el murmullo del agua, y no se calentará. En este ajuste con tus propias manos puede considerarse completo.

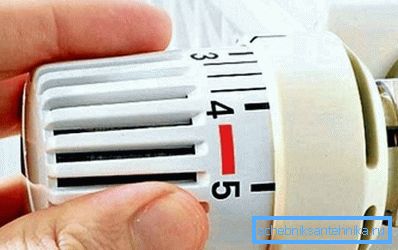

Gire la válvula para ajustar la temperatura deseada.

Sobre la efectividad de los termostatos.

Hay muchos modelos en el mercado, pero la efectividad de la mayoría es comparable. En promedio, para la temporada, el ahorro en comparación con la calefacción no regulada es de alrededor del 15-20%. Si la variación de la temperatura en el invierno es lo suficientemente grande, el ahorro puede alcanzar el 25-30%.

En cuanto al costo, se puede comprar un termostato de alta calidad por aproximadamente 400-700 rublos, dependiendo del fabricante. En este caso, se garantiza la compatibilidad con válvulas de radiador de casi todos los fabricantes conocidos, por ejemplo, DiaNorm, Arbonia, Ferroli, etc.

Resumiendo

El uso del termostato es una excelente manera de aumentar la eficiencia del sistema de calefacción. Al mismo tiempo, el aumento de la eficiencia se entiende como la posibilidad de un ajuste flexible del funcionamiento de los radiadores individuales, si la temperatura del refrigerante es insuficiente para el calentamiento normal de la habitación, el regulador no ayudará. La popularidad de estos dispositivos se debe no solo al bajo precio, sino también a la facilidad de instalación.

El video muestra un ejemplo de la instalación y ajuste del termostato para una batería con una amplia gama de opciones de control de temperatura y varios modos de operación.
