Termostato para un radiador: propósito de uso, tipos,

¿Cuándo y qué es el termostato utilizado para los radiadores? ¿Qué diseños de este dispositivo ofrece el mercado moderno? ¿Cómo instalar el termostato correctamente? En nuestro material trataremos de encontrar respuestas a estas y otras preguntas.

Kit termostático para calentamiento de agua por radiadores.

Que es

Un termostato es un dispositivo para mantener una temperatura constante de cualquier medio.

Con respecto a la calefacción, hay dos clases de dispositivos:

  • Diseñado para ajustar la permeabilidad de los dispositivos de revestimiento se utilizan en sistemas de calentamiento de agua;
  • Los termostatos, diseñados para encender y apagar los elementos de calefacción eléctrica en función de la temperatura ambiente, se usan de manera predecible con varios tipos de calentadores eléctricos: convectores, radiadores de aceite, calefacción por suelo radiante de cables y películas.

Nota: el funcionamiento de dispositivos de la misma clase puede basarse en diferentes principios físicos. En más detalle, nos familiarizaremos con ellos en la sección correspondiente del artículo.

Por que lo necesitas

Los objetivos de usar termostatos en sistemas de calefacción, de hecho, son solo dos:

  1. Mantenga una temperatura del aire confortable en un modo completamente automático, sin la intervención del propietario.
  2. Ahorro energético (eléctrico y térmico).

Cuando las condiciones climáticas se deterioran (la temperatura de la calle disminuye, el viento aumenta), la transferencia de calor a través de las envolturas del edificio aumenta; A medida que el aire se enfría en la habitación, el termostato aumenta la salida de calor de los calentadores. Con el calentamiento excesivo de la habitación, no hay necesidad de ventilación excesiva: el propio termostato reducirá la transferencia de calor al nivel requerido.

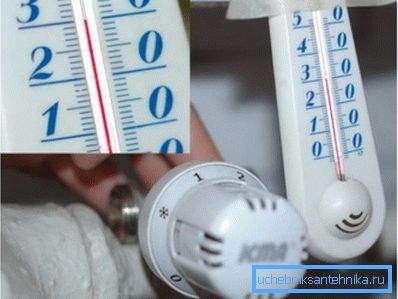

El termostato estabiliza la temperatura en la habitación.

Clasificación y dispositivo

Ahora comenzaremos a conocer diferentes tipos de dispositivos termostáticos.

Valvula termostatica

Se utiliza junto con diferentes tipos de cabezales térmicos en sistemas de calentamiento de agua. El funcionamiento de la válvula se reduce a limitar el flujo de refrigerante a través del calentador.

Estructuralmente, se parece mucho a un estrangulador, que, a su vez, es una modificación de la válvula de tornillo:

  • La varilla acciona la válvula - plana o cónica;
  • La válvula se introduce en el asiento y bloquea total o parcialmente el flujo de agua a través del orificio.

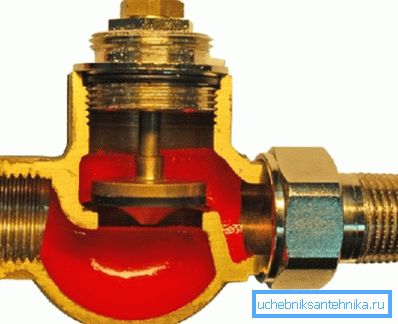

El dispositivo es una válvula termostática.

Al igual que una válvula de tornillo, una válvula termostática involucra el movimiento del medio a través de su cuerpo solo en una dirección: el refrigerante debe fluir hacia la silla de montar solo y exclusivamente desde abajo. La dirección del movimiento del refrigerante siempre está indicada por una flecha en el cuerpo.

La diferencia de este elemento de regulación de las válvulas del acelerador es que su barra no es accionada por un tornillo de mariposa, sino por un dispositivo de regulación externo, una cabeza termostática.

Fuelle térmico de fuelle

La mayoría absoluta de los cabezales térmicos que ofrece el mercado moderno pertenecen a este tipo. Su dignidad es un precio bastante asequible, a partir de unos 400 rublos. La cabeza del fuelle termostático no es volátil; su funcionalidad está limitada por el ajuste continuo de la permeabilidad de la válvula mientras se mantiene la temperatura establecida del medio sin fluctuaciones cíclicas.

El principio de funcionamiento se basa en una expansión significativa de la temperatura de algunos medios líquidos y gaseosos: el contenido del fuelle (tubo corrugado en la caja del dispositivo) se expande cuando se calienta y presiona el vástago de la válvula.

Al enfriar y reducir la longitud de los fuelles, el resorte de retorno entra en juego. La temperatura se establece mediante un hilo normal, que desplaza el vástago en relación con el fuelle.

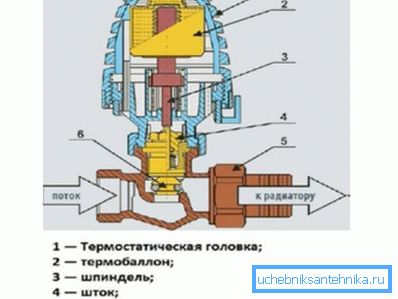

Dispositivo de fuelle del termo.

Nota: las cabezas de este tipo pueden equiparse con un sensor térmico externo en un tubo capilar, a través del cual el medio de trabajo que se expande en el sensor térmico entra en la cavidad del fuelle.

Cabezal termico electronico

Los termostatos electrónicos del radiador son mucho más complejos:

  • El termopar es el responsable de registrar la temperatura externa: un sensor térmico que consta de dos conductores diferentes conectados en serie. Cuando los contactos entre ellos se calientan a diferentes temperaturas, surge una corriente débil constante en el circuito; cuanto mayor sea la diferencia de temperatura, mayor será su valor.

Es curioso: a pesar del hecho de que los cabezales térmicos electrónicos se posicionan como nuevas soluciones de alta tecnología, el efecto termoeléctrico (efecto Seebeck) subyacente al principio de su funcionamiento se descubrió hace casi dos siglos.

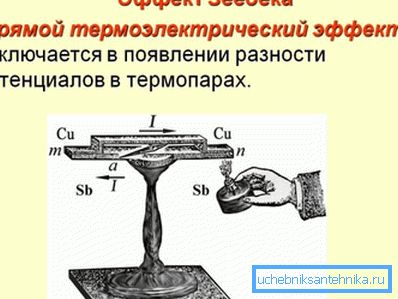

El principio de funcionamiento del termopar se abrió hace casi doscientos años.
  • La válvula termostática es accionada por un servomotor de baja potencia. Gracias a la caja de engranajes, la corriente que consume está limitada a 100 mA, lo que hace posible utilizar celdas galvánicas compactas ordinarias (baterías planas o con linterna) como baterías.
  • El procesamiento de datos de termopar se realiza mediante un microcontrolador. Permite la programación del ciclo diario y (a veces) semanal de las temperaturas: por ejemplo, durante la noche, cuando la necesidad de calor es mínima, la temperatura de la habitación se puede reducir de 2 a 3 grados.

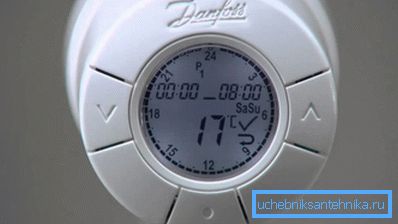

Cabezal térmico electrónico programable.

¿Cómo se comparan los precios de fuelles y cabezales térmicos electrónicos? Aquí hay un extracto de la lista de precios de los productos Danfoss:

Modelo Descripción Costo minorista, rublos
RAW 5010 Dispositivo de fuelle con llenado de líquido 698
RA 2945 Aparato de fuelle con sensor lleno de gas 735
Living eco RA Dispositivo electrónico programable 2350

Termostatos para equipos electricos.

El piso con aislamiento térmico, el convector eléctrico o un radiador de aceite con el termostato funcionan a una potencia constante; El consumo de calor está limitado por paradas periódicas del dispositivo. En la función del termostato, se utiliza la placa bimetálica, un contacto flexible de dos metales diferentes con diferentes coeficientes de expansión térmica.

Cuando se alcanza una cierta temperatura, la placa bimetálica se deforma, abriendo el contacto e interrumpiendo el suministro de energía a los elementos de calefacción. A medida que se enfría, se restaura el formulario de contacto original, después de lo cual se reanuda la fuente de alimentación. Al ajustar la distancia entre la placa bimetálica y el terminal, puede ajustar la temperatura del termostato.

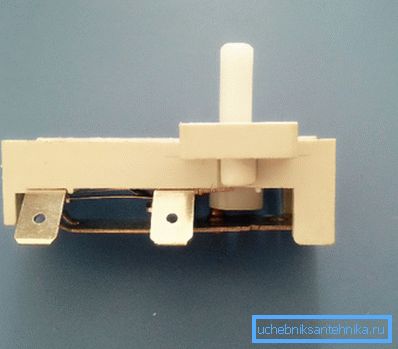

Termostato bimetálico ajustable.

La simplicidad del diseño proporciona la máxima rentabilidad del dispositivo, pero también impone restricciones a la corriente máxima a través del termostato: para electrodomésticos, es de 16 amperios, que a un voltaje de 220 voltios corresponde a una potencia eléctrica de aproximadamente 3.5 KW.

Nota: el termopar puede estar integrado en el dispositivo o en el control remoto. Por lo tanto, la calefacción por suelo radiante eléctrico se suele utilizar con sensores remotos, colocados en la regla o debajo del revestimiento de acabado.

Asamblea

¿Qué reglas deben seguirse al instalar termostatos en calefacción con sus propias manos?

A pesar de la diferencia en los dispositivos de los dispositivos, la instrucción es universal:

  • La cabeza termostática o el sensor de temperatura deben ubicarse fuera del flujo de aire ascendente desde el radiador o las conexiones a él. Como regla general, esto se logra mediante la instalación horizontal de la cabeza; El sensor remoto se puede colocar en cualquier lugar de la habitación.

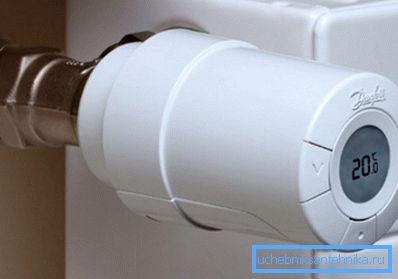

La instalación horizontal del cabezal térmico evitará su calentamiento con aire caliente.
  • Es recomendable colocar el dispositivo fuera del área iluminada.. La luz solar directa calentará la carcasa y el sensor de temperatura, lo que afectará la precisión de la calibración.
  • Las válvulas termostáticas, como cualquier dispositivo de regulación, asumen la presencia de una derivación entre las conexiones al radiador. Cuando los calentadores están conectados en serie, todo el circuito se acelerará.

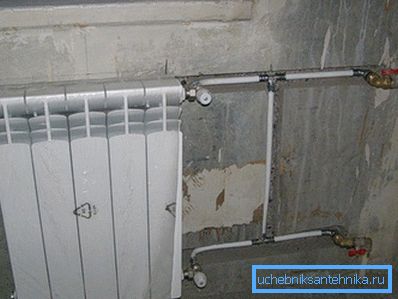

La foto muestra claramente el puente frente al dispositivo estrangulado.

Conclusión

Esperamos que nuestra revisión en miniatura de las ofertas del mercado moderno sea interesante y útil para el lector. Los materiales adicionales, como de costumbre, ofrecerán un video en este artículo. ¡Éxitos!
