Temperatura ambiente de diseño para calefacción y

07-05-2018
Calefacción

¿Qué determina la temperatura de los radiadores en un apartamento de la ciudad? ¿Lo regula GOST o SNIP? ¿Cómo se relaciona el programa de temperatura del sistema de calefacción con la zona climática? Tratemos de responder estas preguntas.

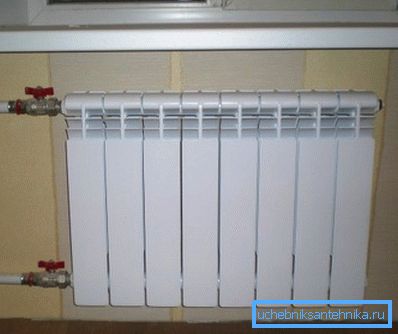

¿La temperatura de las baterías obedece alguna ley? Vamos a averiguarlo.

Temperatura del aire calculada

El concepto de la temperatura del período de calentamiento no solo está relacionado con el programa de temperatura. Definen los requisitos para el grado de aislamiento térmico de un edificio, su tamaño y el flujo de calor de los dispositivos de calefacción ubicados en locales residenciales y otros, el acristalamiento y la calidad del sellado de las entradas.

Entonces, ¿qué es este concepto? Esta es solo la temperatura promedio de los cinco días más fríos de los últimos 50 años en los cuales el funcionamiento del sistema de calefacción debe proporcionar condiciones cómodas dentro de los edificios.

Estas condiciones se describen en la Resolución del Gobierno de la Federación de Rusia del 23 de mayo de 2006. Las reglas para la prestación de servicios públicos a los ciudadanos.

  • En las salas de estar ubicadas en el centro de la casa, la temperatura no debe ser inferior a +18 ° C; En la esquina - +20 C.

Matiz: a una temperatura de diseño inferior a -31 C, estos valores aumentan a +20 y +22 grados, respectivamente.

  • El baño debe estar al menos +16 grados, en el baño - +25.

Las recomendaciones para las instituciones públicas se pueden encontrar en SNiP 41-01-2003 y en los estándares del departamento. Por lo tanto, en las aulas debe haber al menos +21 C, y en las tiendas de alimentos - +12 C; en el hospital, la temperatura recomendada después de la otoplastia es de +22, y en caso de desviaciones en la glándula tiroides - +15.

Valores adicionales para ciertos tipos de habitaciones.

Volvamos, sin embargo, un poco atrás. ¿Dónde obtiene el diseñador la temperatura del aire estimada para una ciudad en particular?

Toda la información necesaria está contenida en SNiP 23-01-99 Climatología de edificios. Es curioso que en un documento publicado 8 años después del colapso de la Unión, se mencionen todos los asentamientos principales de las antiguas repúblicas soviéticas.

Ciudad Temperatura de diseño
Barnaul -39
Blagoveshchensk -34
Tynda -42
Belgorod -23
Voronezh -26
Bratsk -43
Kaliningrado -19
Kemerovo -39
Sochi -3
Igarka -49
Susuman -55
Verkhoyansk -59
Bakú -4
Yalta -7

Tabla de temperatura

¿Cuál debería ser la temperatura de los radiadores de calefacción en el apartamento, permitiendo proporcionar las condiciones descritas?

Determina la temperatura media diaria del aire exterior.

La dependencia se describe mediante dos gráficos de temperatura:

  • Para la calefacción principal en la salida de la CHP o la sala de calderas, la temperatura de las tuberías de suministro y retorno está dentro de 150/70 C.
  • En un sistema interno, el régimen de temperatura de la calefacción debe estar dentro de los valores de 95/70 grados en un sistema de dos tuberías (es decir, en casi todos los edificios de apartamentos) y 105/70 en los sistemas de calefacción de una tubería de los edificios.

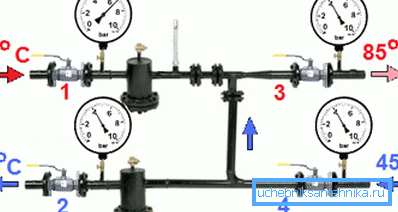

A la izquierda - la entrada desde la carretera. A la derecha está el sistema de calefacción de la casa.

Tenga en cuenta: en las instituciones preescolares, la temperatura máxima del agua en el sistema de calefacción no puede exceder los +37 C. Para compensar este bajo valor, los radiadores en grupos generalmente tienen dimensiones impresionantes.

¿Por qué la temperatura de calefacción en el apartamento es tan diferente de los parámetros de la ruta? Para responder a esta pregunta, es necesario explicar brevemente el principio de funcionamiento del cubo del ascensor (punto térmico de la casa).

Los requisitos para el sistema de calefacción son mutuamente excluyentes de alguna manera. Por un lado, cuanto menor sea la variación de temperatura entre el flujo y el flujo de retorno, más uniformemente se calentarán las baterías en la casa y mayor será la eficiencia de los calentadores finales. Si es así, es obvio que la tasa de circulación en el sistema debería ser bastante alta.

Sin embargo, el sobrecalentamiento de la línea de retorno es extremadamente indeseable para CHP: debido a ciertas limitaciones técnicas, el agua antes de que comience el nuevo ciclo debe ser previamente enfriada previamente a esos 70 ° C.

El dispositivo del ascensor evita ingeniosamente una contradicción: parte del agua de la tubería de retorno se introduce en el ciclo de circulación repetida. Como resultado, cuando se alimenta a las válvulas de entrada de 140 ° C a la casa (directamente a los radiadores), solo hay 90-95 grados.

El esquema del ascensor.

Sobre un sistema de calefacción moderno en un edificio de apartamentos es útil saber algunas cosas más.

  • Cuando la temperatura de flujo en la carretera es de hasta 90 grados, el sistema de ACS debe alimentarse desde la tubería de suministro; cuando se supera este valor - desde el reverso. Si el interruptor no ocurre, puede que se encuentre tanto en el sistema de ACS como en la línea de calefacción directa. No es difícil adivinar qué consecuencias tendrá esto para las conexiones flexibles y las juntas de goma.
  • En situaciones críticas, los estándares de temperatura en el propio sistema de calefacción también se pueden superar. Por ejemplo, en el caso de quejas masivas de frío en los apartamentos, se practica el trabajo de un ascensor sin boquilla, con un ahogador amortiguado.

Ajuste

¿Cómo se controla la temperatura de calentamiento en los sistemas DH después de las válvulas de entrada?

Elevador

Normalmente, la temperatura de calentamiento en el sistema puede cambiar solo de una manera, cambiando el diámetro de la boquilla. Todos los cambios deben acordarse con representantes de la organización - proveedor de calefacción (redes de calefacción municipal); Las decisiones sobre si fabricar la boquilla o perforarla se toman sobre la base de mediciones de temperatura y presión en el ensamblaje del elevador y en los pozos de calor.

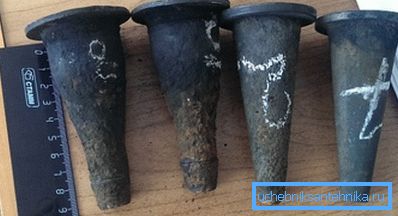

Boquillas desmontadas.

El desmontaje de la boquilla y el cambio de su tamaño no demoran más de media hora y requieren la operatividad total de las válvulas de cierre en el conjunto. En realidad, es suficiente bloquear en un círculo todas las válvulas (entrada, ACS, brownies) y desarmar las tres bridas del elevador. La boquilla perforada o elaborada se monta en orden inverso.

Consejo: las nuevas juntas paroníticas para las bridas de las tuberías se encuentran en los almacenes de las organizaciones de viviendas, por desgracia, con poca frecuencia. Cuando desmonte el elevador o reemplace las válvulas con sus propias manos, las instrucciones simples lo ayudarán: la junta se corta de la cámara del automóvil.

Vale la pena mencionar un par de formas en las que se puede regular la temperatura del calentamiento: agua en las tuberías y, en consecuencia, en los radiadores.

  • En lugar de una boquilla convencional con un diámetro constante, se puede usar un elevador ajustable. Un simple ajuste del caudal le permite ajustar de manera flexible la temperatura de la mezcla y el flujo de retorno.

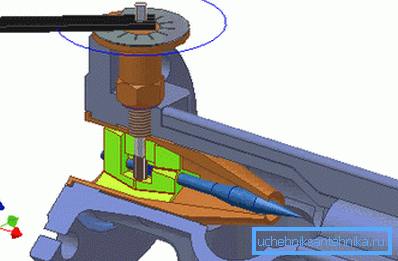

Boquilla regulable.
  • Además, para reducir la temperatura de la línea de retorno, puede reducir la caída de presión en el elevador. Esto se hace mediante una válvula de retorno de entrada.

¿Cómo exactamente?

  • ACS cambia a línea recta.
  • Se mide la presión en la línea de suministro al ascensor. El medidor se atornilla en el tubo de retorno en cualquier punto.
  • La válvula de retorno de entrada se cierra completamente y se abre lentamente hasta que la diferencia de presión entre las tuberías de suministro y retorno disminuya en 0.2 kgf / cm2 desde el original. Si es necesario, se repiten las mediciones de temperatura y una disminución adicional de la presión diferencial en el manómetro cada dos días con el mismo paso.

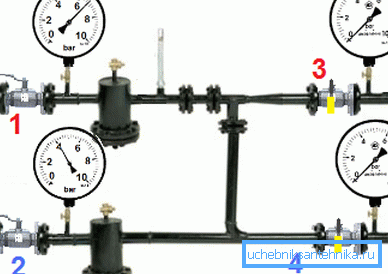

Válvulas reguladas 4 con manómetro diferencial 2.

Tenga en cuenta: si simplemente cierra parcialmente una válvula completamente abierta, sus mejillas pueden pegarse con el vástago y caer posteriormente en la posición de trabajo. Como resultado, la línea de retorno estará completamente cerrada. El precio deja de circular en la temporada de calefacción: garantiza la descongelación de la calefacción de acceso.

Apartamento

¿Cómo se regula la temperatura del agua en las tuberías de calefacción dentro de un departamento separado? Por razones obvias, solo puede reducirse mediante válvulas reguladoras. Para este propósito, se instala un cabezal de estrangulación o termostático en la salida de cada dispositivo de calefacción, que regula su propia permeabilidad en función de la temperatura de la habitación.

En el caso extremo, la temperatura del refrigerante en el sistema de calefacción puede ser regulada por una válvula de bola; sin embargo, su sensibilidad a la posición de la palanca hace que el ajuste sea algo inconveniente.

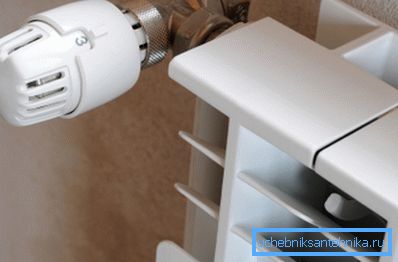

El cabezal termostático mantiene automáticamente una temperatura constante en la habitación.

¿Qué hacer si la salida de calor del calentador es insuficiente?

Aquí están las medidas que pueden aumentarla.

  • Simplemente agregando nuevas secciones desde el extremo más alejado del revestimiento, aumentará el flujo de calor del radiador de forma no lineal, pero de manera bastante notable.. ¿Por qué no lineal? Sí, porque el final de la batería siempre será más frío que sus conexiones.
  • El puente entre las líneas de suministro, equipado con una válvula, es capaz de aumentar el flujo de refrigerante a través de las secciones cuando está cerrado. Por lo tanto, el dispositivo dará más calor. Pero no debe apagar completamente el puente: sin él, ajustar la temperatura de los radiadores con estranguladores provocará una comunicación bastante desagradable con los vecinos congelados.
  • Los cables se pueden conectar al radiador, no solo al conjunto, sino también a la parte inferior.. Luego, el refrigerante circulará de manera uniforme a través de todas las secciones, lo que también elevará la temperatura en el apartamento.

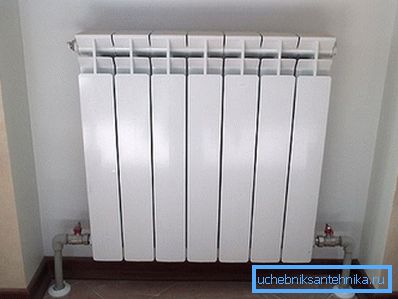

En la foto - la conexión inferior del radiador.
  • Finalmente, no te olvides del lavado.. La descarga de agua a través de la válvula de descarga y la manguera en el sistema de alcantarillado eliminará el lodo acumulado y la arena de la batería, restaurando la circulación en todo el volumen.

Por cierto: los radiadores con conexión inferior no necesitan lavado. Precisamente porque el refrigerante se desplaza uniformemente a lo largo de toda la longitud del colector inferior.

Piso caliente

¿Cómo conectar la calefacción de baja temperatura al sistema DH? De hecho, para un piso cálido, las temperaturas por encima de + 45C son categóricamente inaceptables.

La forma en que los sistemas de calefacción de baja temperatura son consistentes con el DH, recuerda vívidamente el principio de funcionamiento del eje del ascensor. Parte del refrigerante está involucrado en la recirculación, que es proporcionada por una bomba de baja potencia. El ajuste de la temperatura se realiza mediante una válvula de dos vías con cabezal térmico.

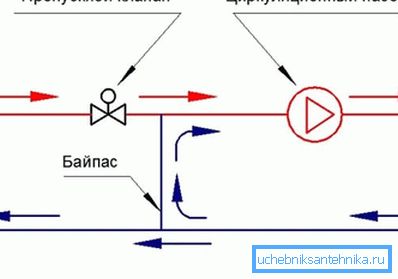

El esquema de la unidad de mezcla más simple.

Conclusión

Esperamos poder satisfacer la curiosidad del lector presentándole algunos aspectos del funcionamiento de los sistemas de calefacción. Como siempre, el video adjunto ofrecerá información adicional. ¡Éxitos!
