Tanque de expansión para calefacción: lo que se necesita,

El propósito directo del tanque de expansión es absorber el exceso de agua, que se forma como resultado del calentamiento de este portador de calor. El hecho es que las moléculas de agua en el estado caliente se expanden un poco, y si no hubiera tal dispositivo receptor, la humedad encontraría el punto más débil de la línea y fluiría en este punto.

Además, el dispositivo también realiza otra función: después de que el refrigerante se enfríe, parece que "le da" al sistema la cantidad de líquido que falta.

Este elemento, de hecho, es un contenedor ordinario que se instala en toda la línea de calefacción. Pero, por supuesto, hay matices aquí. Entenderemos todo de manera consistente y en detalle.

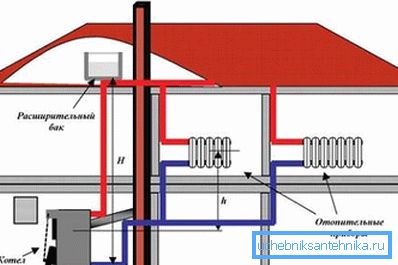

La versión más simple del "expansor" para calefacción sin circulación forzada

Dicho calentamiento generalmente consiste en tres elementos: una caldera, radiadores o simplemente tuberías, así como un tanque. No hay bombas aquí: el refrigerante se mueve a lo largo de la línea de forma natural.

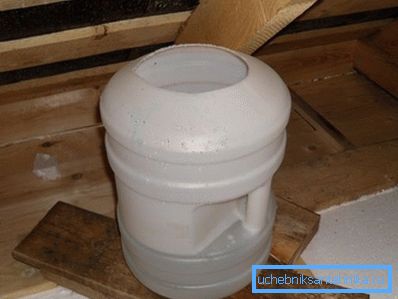

En este caso, un tanque de expansión de un sistema de calefacción de tipo abierto está instalado en el ático, generalmente se hace de manera independiente. De qué podemos hacer exactamente la capacidad en la tabla de abajo.

En general, resulta que tanto para las estructuras de artesanía, ambas son buenas, solo necesitas ver qué es más fácil para ti obtener y montar.

¡Presta atención a dos puntos importantes! Primero, los tanques que se colocan en los áticos deben aislarse para que el agua en ellos no se congele. Y, en segundo lugar, es muy importante evitar la evaporación del agua, ya que una tapa hermética o el aceite de girasol común ayudará en este caso.

En este último caso, se vierte un poco de aceite en el recipiente: forma una capa de "película" sobre la superficie del agua, y esta capa evita que la humedad se evapore. Tal es el truco.

En cuanto al aislamiento, es muy sencillo realizar esta operación: basta con envolver la lata con chaquetas viejas, jerseys, etc.

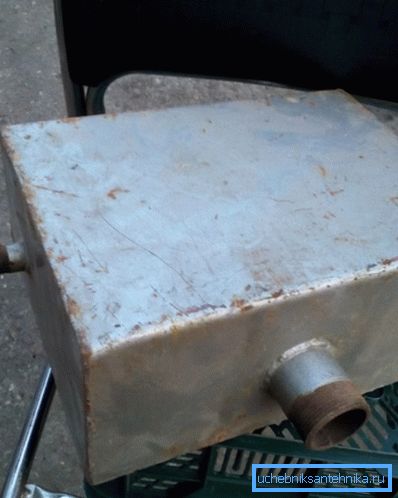

En principio, tales diseños hechos en casa son bastante prácticos, como lo ha demostrado el tiempo, han servido durante décadas durante años sin ningún problema en particular.

Entenderemos cómo se instalan.

Instalación de cisternas artesanales.

El esquema de trabajo suele ser el siguiente:

1. Desde cualquier punto del sistema se eleva una tubería vertical.
2. En el lugar correcto se superponen los orificios perforados para el paso de la tubería.
3. La carretera se "pasa" a través de la superposición.
4. En la parte inferior del tanque hay un agujero del mismo diámetro que el tubo.
5. El tubo se inserta en la parte inferior de la lata y luego se sella la conexión. Esto se hace mediante soldadura (si el tanque está hecho de acero) o con tuercas comunes, si es una lata de aluminio o plástico, por ejemplo. En este último caso, al final de la línea debe cortar la rosca de la tubería con un troquel manual.

Como puedes ver, no hay nada difícil en tal trabajo.

Consejo: si hace un tanque de expansión de acero del sistema de calefacción con sus propias manos, intente organizar todo para que contenga la menor cantidad de soldaduras, esquinas, etc. que sea posible. El hecho es que estas áreas están en mayor riesgo de fugas.

Ahora hablemos de productos de fábrica con un principio de acción completamente diferente.

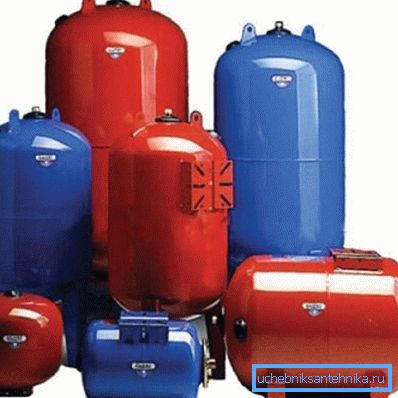

Tanques de expansión cerrados.

Dichos contenedores están diseñados para instalación en interiores. Se pueden poner en cocinas, baños, pasillos, etc. Lo más importante que es importante entender es que estos productos se operan en sistemas con bombas de circulación adicionales.

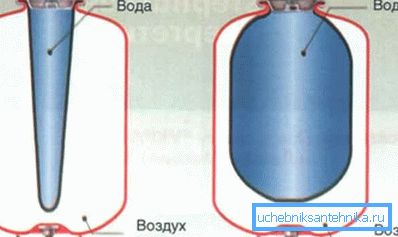

Además, necesitas saber algo, entonces dentro de una cisterna cerrada no hay un vacío sólido, sino una membrana especial (generalmente está hecha de caucho).

La membrana aquí es necesaria para dos propósitos:

1. Para crear la presión deseada, bajo la influencia de la cual el agua fluirá nuevamente dentro del sistema.
2. Para poder nivelar la fuerza del martillo de agua.

Si es más, entonces "funciona" es muy simple:

• Pera de goma se utiliza para recoger el exceso de agua.
• Se bombea gas o aire entre las paredes de la membrana y el propio tanque. - Resulta que crea una fuerza de presión, que actúa sobre la pera.
• El aire se bombea a través del niple utilizando una bicicleta ordinaria o una bomba de motor..
• La membrana es bastante flexible y durante la "entrada" del agua se estira gradualmente.. Esto le permite tomar descargas hidráulicas, en lugar de dirigirlas a las paredes metálicas.

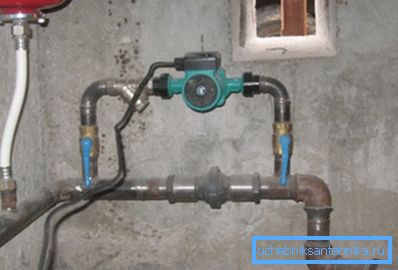

• Las cargas hidráulicas en sí, las caídas ocurren con bastante frecuencia en los sistemas en los que operan las bombas. - Estos son los dispositivos que son las fuentes, la causa de los golpes, ya que tienden a encenderse y cambiar la potencia del flujo de agua.

En cuanto al tanque en sí, la instrucción para su fabricación en la fábrica es tal que generalmente tiene juntas de conexión centrales alrededor de todo su eje. Exactamente estas costuras y tienen miedo de martillo de agua.

En principio, el diseño aquí es bastante cuidadoso y seguro.

1. Al encontrar el agua dentro de la pera, y no dentro de la cáscara metálica, resulta que no hay contacto del agua con el aire, lo que protege a todas las superficies de acero del sistema como un todo de la oxidación. Por supuesto, el proceso todavía ocurre, pero al menos no es tan intenso como en el caso de los tanques de expansión de tipo abierto.
2. Los tanques son muy compactos en términos de tamaño; esto le permite montarlos en casi cualquier punto, sin perder espacio valioso.
3. La membrana está tan sellada que resulta imposible el problema principal de los productos de tipo abierto: la evaporación de la humedad.

Tenga en cuenta que en los productos de tipo cerrado hay ciertas desventajas. En particular, se relacionan directamente con la membrana. El hecho es que el caucho tiene la propiedad de microcracking con el tiempo, lo que conduce a la pérdida de presión del aire y la entrada de agua en el espacio del tanque, respectivamente.

Consejo: no compre productos de dudoso origen y aquellos que son sospechosamente bajos. Use productos de marcas famosas, y luego el producto durará el mayor tiempo posible y sin problemas.

Y antes de considerar cómo instalar un tanque tan amplio del sistema de calefacción con sus propias manos, permítanos tocar otro punto importante.

¿Qué volumen para poner el tanque?

De hecho, aquí hay una regla aproximada: solo necesita agregar un 15% al ​​volumen de agua existente y hacer la capacidad del desplazamiento correspondiente.

Sin embargo, este enfoque es demasiado aproximado: es mejor utilizar una fórmula especial, gracias a la cual su sistema será lo más eficiente, seguro y económico posible.

La fórmula aquí es: V = E x C / (1 - Pmin / Pmax) / Kzap

Lo analizaremos en detalle:

• C es la cantidad total de nuestro refrigerante en el sistema.

Tenga en cuenta que no solo se tiene en cuenta el volumen de tuberías y radiadores, sino también la cantidad de portador de calor que se encuentra en la caldera.

• E - aquí hemos sustituido la figura del coeficiente de expansión del agua bajo la influencia del calor. O si se usa anticongelante en el sistema en lugar de agua, entonces tomamos los parámetros de su coeficiente. Por lo tanto, es necesario tener en cuenta la temperatura máxima permitida a la cual la caldera puede calentar el refrigerante.
• Pmin es el número de atmósferas de presión inicial en el tanque de expansión.
• Por tanto, Pmax es el indicador de la presión máxima permitida para la cual se establece la válvula de seguridad.
• KSAP es un coeficiente, una medida del llenado del tanque de expansión.

Realizamos operaciones matemáticas simples, y obtenemos el desplazamiento óptimo.

Bueno, ahora puede ir directamente a la revisión del principio de capacidad de instalación.

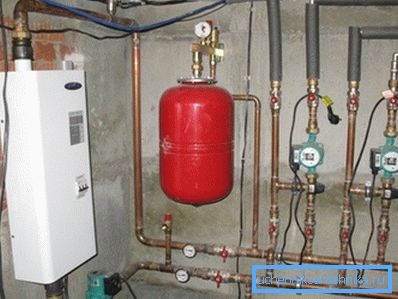

Instalación de dispositivos cerrados.

Vale la pena señalar que el ensamblaje de un elemento de este tipo no es particularmente difícil, ya que no necesita herramientas complejas, cuyo precio es alto.

De hecho, necesita un "conjunto" estándar de tuberías:

1. paso y llave de gas;
2. llave ajustable;
3. silicona, remolque.

Y la misma orden de trabajo es algo como esto:

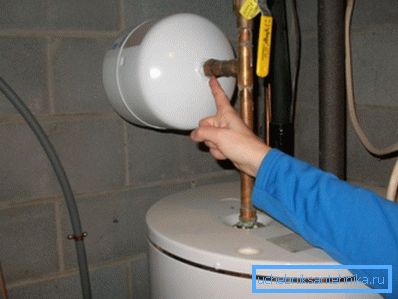

1. Fije el tanque en el plano de la pared con soportes o abrazaderas.

Presta atencion Incluso si su tanque es pequeño y no pesa demasiado, es mejor estar seguro y verificar la capacidad de carga de la pared en el lugar donde la va a colgar. El hecho es que existe una posible vibración debido a choques hidráulicos y caídas de flujo de potencia. Y si el tanque vibra y al mismo tiempo cuelga en un panel de yeso, por ejemplo, es probable que tarde o temprano simplemente caiga.

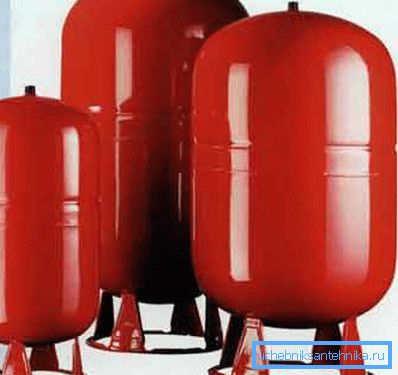

1. Si la capacidad es grande y se ajusta a más de 30 litros, entonces no se debe montar en la pared, sino en el piso, en las patas.

1. Llevamos la tubería al tanque y conectamos todo con la ayuda de tuercas o adaptadores de accesorios especiales.

1. Bombeamos aire en el contenedor.
2. Ejecutar agua en el sistema.

En este caso, es necesario controlar el nivel de presión del agua; el hecho es que si es excesivo, la membrana simplemente se romperá.

En principio, esto es un asunto solucionable, pero solo si compró un producto con una “pera” de goma reemplazable. La membrana presionada no se puede reemplazar, será necesario cambiar el tanque completo.

Si hablamos de qué membrana es mejor comprar, entonces no hay una recomendación universal. Las "peras" prensadas prácticamente no están rasgadas, pero si ocurre algo, tendrá que cambiar todo el elemento. Y la segunda opción: se rompe más a menudo, pero luego cambia de manera fácil y barata.

Así que elige a ti. Con esto concluye nuestro artículo.

Conclusión

Hemos descubierto bastante bien qué son los tanques de expansión, para qué sirven, cuáles son y sobre qué base están montados. Me gustaría pensar que dicha información le será útil en la práctica, y usted podrá planificar el sistema de calefacción más eficiente en su hogar. Por cierto, puede encontrar información útil adicional sobre el tema, en el video publicado en el artículo.
