Tanque de expansión para calefacción - diagrama de

En la instalación de algunos sistemas de calefacción autónomos se requiere la instalación de un tanque de expansión. En este artículo veremos qué es este dispositivo, qué función realiza y cómo está conectado al sistema.

¿Qué es un tanque de expansión y por qué se necesita?

Desde el nombre de este dispositivo, puede adivinar que es necesario para la expansión. El hecho es que con un cambio en la temperatura, la presión en el sistema cambia como resultado de la expansión térmica. Dado que al cambiar su volumen, el agua u otro refrigerante permanece casi incompresible, la expansión térmica puede conducir a la destrucción de los dispositivos de calefacción.

Por esta razón, existe un fenómeno como un martillo de agua, que también puede dañar las tuberías o los radiadores. La única solución correcta en esta situación es la inclusión de un tanque con aire (sustancia fácilmente compresible) en el sistema. Con tal depósito, la expansión térmica del refrigerante solo conducirá a un ligero aumento de la presión.

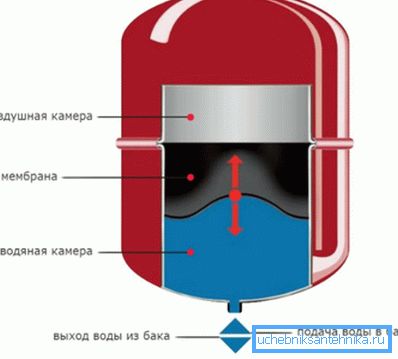

Presta atencion Para que el oxígeno no se disuelva en el agua y no cause corrosión dentro de la tubería, el agua en el tanque se separa del aire por una membrana elástica.

Cabe señalar que el dispositivo realiza la función descrita en sistemas de calefacción cerrados.

Sin embargo, los tanques de expansión se utilizan en otros tipos de estructuras de calefacción:

• En sistemas abiertos que están en contacto con el aire.
• En sistemas centralizados con desbordamiento. En este caso, el tanque se instala en el ático y se conecta a la tubería de calefacción de la casa.

En ambos casos, se necesita la instalación de un tanque de expansión de calefacción para eliminar los tapones de aire de la tubería. Esto se debe al hecho de que la presión del refrigerante en los sistemas de calefacción no es suficiente para exprimir el aire de sus partes superiores. Como resultado, el tanque de expansión sirve como tanque para recoger aire.

En tuberías de calor cerradas, el aire se sopla cuando se inicia el calentamiento, mientras que en el exterior, entra en la atmósfera por sí mismo.

Características de instalación

La instalación del tanque de expansión en el sistema de calefacción depende del tipo de este último. Como se mencionó anteriormente, el calentamiento puede implementarse utilizando métodos cerrados y abiertos.

A continuación, consideramos cómo hacer una conexión de conexión de tanque de bricolaje en ambos casos.

Sistema abierto

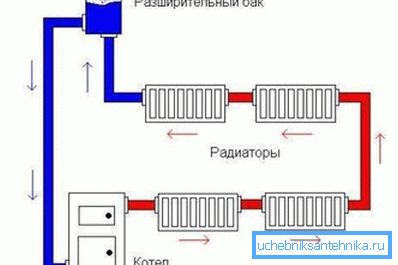

La calefacción abierta, en esencia, es un recipiente grande con corrientes de convección específicas en su interior.

La instalación de un tanque de expansión para calefacción en este caso, como para todos los demás dispositivos de calefacción, debe proporcionar:

• Aumento rápido del refrigerante calentado por la caldera hasta el punto superior de la estructura de calefacción, así como su circulación natural a través de los dispositivos de calefacción.
• Movimiento hacia arriba libre y sin obstáculos de burbujas de aire.

Por estas razones, la instalación de este dispositivo se lleva a cabo en la parte superior de la estructura. Más a menudo, en casas privadas, estos tanques están ubicados en el ático o en la parte superior del colector de la etapa superior (en un sistema de tubería única).

Debo decir que el tanque en sí para un sistema abierto también es diferente en su diseño:

• No requiere válvulas;
• No necesita una membrana de goma e incluso una tapa.

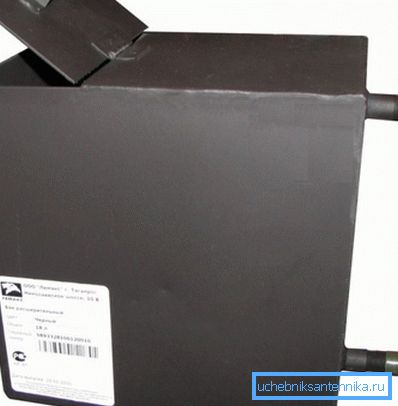

En este caso, el tanque de expansión es un recipiente simple en el que, si es necesario, puede agregar un balde de agua para reemplazar el agua evaporada. Como regla general, el precio de dicho dispositivo es igual a un par de electrodos y el costo por metro cuadrado de chapa de acero es de varios milímetros de espesor.

Sistema cerrado

Si el diseño se implementa de acuerdo con un esquema cerrado, entonces la instalación del tanque de expansión del sistema de calefacción tiene una serie de características, que examinaremos a continuación:

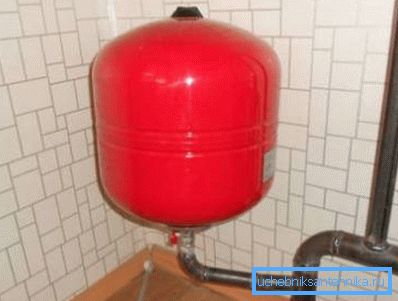

• El lugar más óptimo para conectar el dispositivo es el área en el lugar donde el flujo de refrigerante es el más cercano al flujo laminar y no hay turbulencia.. Por lo tanto, la solución obvia es instalarlo frente a una bomba de circulación para calefacción. En cuanto a la altura de la ubicación, no importa, ya que la tarea del dispositivo, como ya se mencionó anteriormente, es compensar la expansión térmica y la amortiguación del golpe de ariete.
• Gran importancia es la ubicación del tanque en el espacio.. Idealmente, el líquido debe fluir hacia el contenedor desde arriba, lo que eliminará completamente el aire del compartimiento con el líquido.
• El volumen del dispositivo debe ser al menos una décima parte del volumen de todo el líquido en el sistema.. Calcular el volumen de agua puede basarse en la potencia de la caldera: se toman 15 litros de líquido por kilovatio.

Presta atencion A menudo, las calderas de calefacción están equipadas con tanques de expansión e incluso bombas de circulación. Por lo tanto, antes de ir a comprar dispositivos, debe asegurarse de que sean necesarios.

Asamblea

Como ejemplo, considérese cómo se instala la capacidad de la membrana.

Entonces, la instrucción se ve así:

• Si se realiza la conexión a la calefacción existente, primero es necesario apagar todo el equipo y drenar el agua de las baterías. Para hacer que el líquido fluya mejor, abra los grifos de Mayevsky.

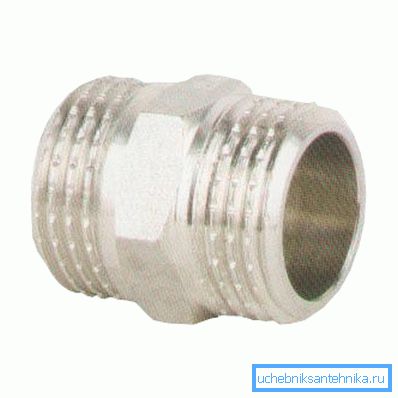

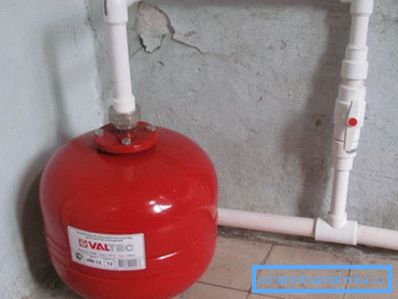

• Si se usan baterías de calefacción de plástico, la instalación debe hacerse a través de un elemento de montaje desmontable, llamado "estadounidense". La primera parte se atornilla al tanque y la segunda se suelda al tubo. Entonces ambas partes están conectadas.

• Luego, debe cortar el tubo de calefacción e instalar una T a la que está conectado el tubo del tanque.
• Si bien no hay agua en las baterías, es necesario quitar el filtro grueso y lavarlo.
• Después de instalar todos los elementos en su lugar, debe abrir los grifos y llenar los radiadores con agua. La presión debe subir a 1.2-1.3 kPa.
• Al final de la obra debe salir del aire y cerrar los grifos Mayevsky.

Sugerencia Antes del tanque de expansión, es conveniente instalar una grúa. Esto le permitirá reparar el dispositivo sin descargar el agua de las baterías.

Después de realizar todos los pasos anteriores, puede encender la caldera.

Consejos útiles

Para que el funcionamiento del dispositivo no cause problemas, le recomendamos que lea los siguientes consejos:

• Todos los tanques de membrana tienen un niple que le permite bombear aire hasta la presión requerida.. Desde la fábrica, los dispositivos salen a la venta con una presión de 1.5 kgf / cm ?. El mismo pezón permite, si es necesario, reducir la presión.

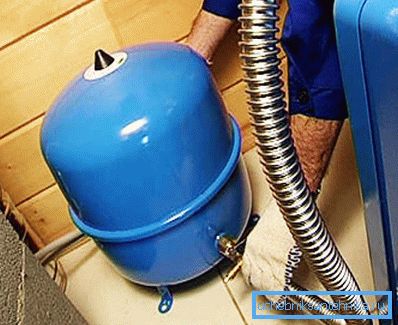

• Hay depósitos de expansión rojos para calefacción y azules para suministro de agua.. La diferencia entre ellos radica únicamente en el hecho de que en azul la membrana está hecha de caucho alimenticio.
• Si la válvula de seguridad del tanque a menudo funciona, entonces su volumen no es suficiente. En este caso, puede instalar en paralelo otro dispositivo similar.
• Si el líquido en el tanque hierve, significa que el refrigerante circula a baja velocidad o no hay circulación en absoluto.. En consecuencia, el problema radica en la bomba de circulación.

Aquí, quizás, todos los puntos principales que necesita conocer para la instalación y operación exitosa del tanque de expansión.

Conclusión

El tanque de expansión es a menudo un elemento necesario del sistema de calefacción. Además, para que pueda hacer frente a las tareas asignadas, es necesario instalarlo correctamente, de acuerdo con las reglas anteriores.

Del video de este artículo, puede obtener información adicional sobre este tema.
