Suministro de agua de calefacción: alcantarillado:

26-09-2018
Calefacción

¿Qué formas de conexión de tuberías se utilizan cuando se instalan aguas residuales, suministro de agua y calefacción? ¿Cuáles son las formas de conectar varios dispositivos de plomería y calefacción? Vamos a resolverlo.

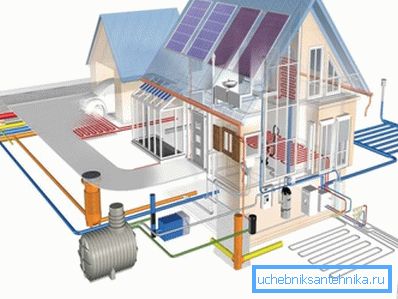

El esquema de comunicaciones moderno de la casa rural.

Conexiones

Aguas residuales

El drenaje por gravedad se puede recoger y sellar de una de las dos maneras siguientes:

  1. Repujado de las tomas de tubos de fundición.. La cavidad entre la campana y la sección cilíndrica de la tubería insertada en ella se rellena con fibra orgánica con resina o impregnación de betún (cabol), compactada con acuñación, después de lo cual el casquillo se sella con mortero de cemento o azufre fundido.

Útil: en este último caso, el compuesto se desmonta después de calentar con un soplete, secador de pelo o soplete. Este trabajo se realiza a mano estrictamente en una habitación ventilada y en un respirador o máscara de gas. La instrucción está relacionada con la causticidad de los humos de azufre: son muy capaces de causar parálisis respiratoria completa.

  1. Conexiones abocardadas con juntas tóricas de goma.. También se suministran con los componentes necesarios para los giros o la bifurcación de la red (moda). Uso de sellos de anillo:
    • Tubos de fundición gris.
    • Tubos de VCHSHG (de fundición nodular de alta resistencia, diferente del gris por su alta ductilidad y resistencia al impacto).

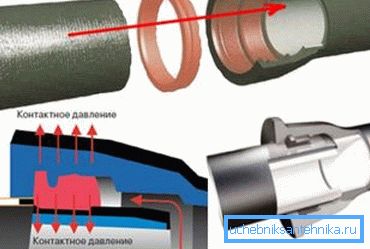

    Conexión de trompeta VFShG.
      • Productos de PVC y polipropileno.

      Suministro de agua fria

      Exclusivamente para CWS, se utilizan materiales que difieren en su baja resistencia al calor: polietileno y cloruro de polivinilo. ¿Cómo se montan?

      Material Métodos de montaje
      Polietileno Con un grosor de pared de hasta 4 mm, la conexión se realiza mediante accesorios de compresión.
      Con paredes más gruesas, se utiliza soldadura a tope. Los extremos se funden con un elemento de calentamiento a baja temperatura (200–220 ° C) y se presionan uno contra otro hasta que el polímero se solidifique.
      PVC Las tuberías ensanchadas debajo de la junta de pegamento se unen después de aplicar un adhesivo a las superficies adyacentes.
      Un método alternativo de instalación de tuberías de presión de PVC es una conexión en forma de campana con sellos de anillo que ya conocemos.

      Calefacción y agua caliente.

      El suministro de agua y calefacción con una temperatura de trabajo de hasta 95 ° C se puede instalar de las siguientes formas y materiales:

      • Tubos de acero negro: utilizando gas, soldadura eléctrica o conexiones roscadas. Los hilos están sellados con lino sanitario (preferiblemente con pintura o barniz, que los protegerá de quemarse) o con materiales poliméricos: cinta FUM o hilo polimérico con silicona.

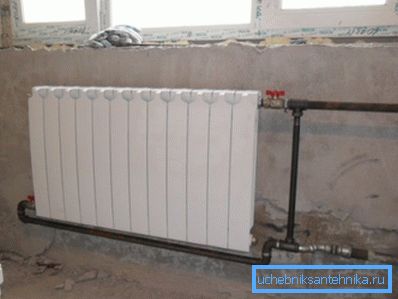

      El plomo al radiador se ensambla en las roscas.
      • Galvanizado - solo en los hilos. La soldadura quema un recubrimiento de zinc, dejando el acero sin protección contra la corrosión.
      • Polietileno reticulado - accesorios, que son un estrangulador común - una espiga con un manguito de fijación. El tubo se estira mediante una herramienta especial: un expansor, después de lo cual se coloca en el accesorio; El efecto de la memoria molecular hace que comprima de forma fiable el ajuste después de unos segundos.

      Curiosamente: el precio de la herramienta está dificultando la propagación del material. Es por lo menos 10.000 rublos para los modelos de nivel de entrada.

      Instalación de polietileno reticulado.
      • Metal-plástico: accesorios de compresión con un anillo partido y una tuerca de sombrerete, así como accesorios de presión, en los que el extremo del tubo se enrosca en el accesorio con un manguito de acero inoxidable con pinzas manuales o eléctricas.

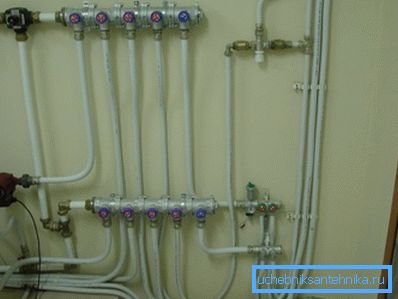

      Los accesorios lejanos para calefacción y suministro de agua se utilizan al ensamblar un sistema de calefacción de colector.
      • Polipropileno. Al igual que el polietileno, se conecta mediante soldadura a baja temperatura, pero no con soldadura final, sino con la ayuda de accesorios de encaje. Junto con ellos se utilizan accesorios de presión, que se parecen mucho a la compresión, pero están equipados con un clip de resorte para evitar el desmontaje accidental de la conexión.
      • Acero inoxidable corrugado. Utiliza los accesorios de compresión más simples con sellos de silicona de alta temperatura.

      Nota: hemos enumerado solo los materiales más populares para calefacción y suministro de agua. No tocamos costosos productos exóticos como el cobre, simplemente porque sus propiedades operativas no le dan al material ventajas especiales sobre el mismo acero inoxidable a un costo mayor.

      Conexión de aparatos de fontanería y calefacción.

      ¿Cuáles son las formas de fontanería de suministro de agua de calefacción y alcantarillado?

      Aguas residuales

      Para conectar los accesorios de plomería al sistema de desechos, se usan puños de goma, que evitan no solo las fugas en los enchufes, sino también los olores.

      Sin embargo: los tubos corrugados de fregaderos y fregaderos no requieren adaptadores y están bien conectados a las alcantarillas con un diámetro de 50 mm.

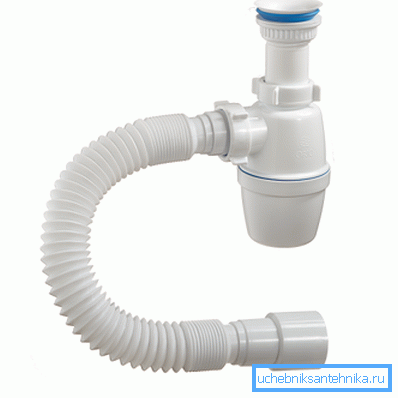

      El sifón en la foto no necesita un manguito para conectarse a la alcantarilla.

      Mezcladores

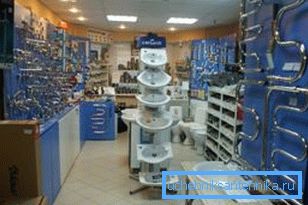

      Todo para la calefacción y el agua es fácil de encontrar en cualquier tienda de plomería.

      Solo hay cuatro formas de conectar los mezcladores:

      1. En tubos duros para montaje en pared, se utilizan los ángulos habituales.
      2. Los forros flexibles están obligados a usar tomas de agua con cierre en la pared principal.
      3. Los mezcladores de instalación a bordo suelen estar conectados a tuberías con mangueras flexibles con tuercas cónicas.
      4. Algunos productos obsoletos de la instalación a bordo con tees (espiga) se pueden conectar al delineador de ojos mediante conexiones en las roscas; sin embargo, cada vez se usa más un tubo flexible corrugado de acero inoxidable.

      Inodoros

      Aquí la elección de opciones es aún menor.

      • La mayoría de las veces, la válvula de llenado del tanque está conectada al revestimiento por medio de una manguera flexible con tuercas cónicas.

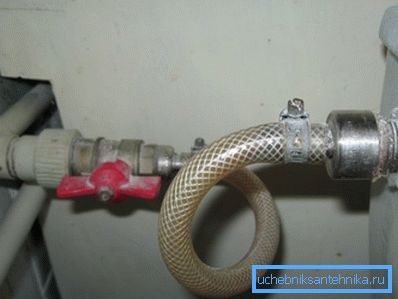

      Junto con los tubos de suministro de fábrica se utilizan mangueras reforzadas en accesorios convencionales.
      • Para conectar tanques empotrados, es común usar revestimientos duros de cualquier tipo que se conectan a la válvula con un ángulo o un acoplamiento.

      Radiadores, convectores

      Los dispositivos de calefacción se pueden conectar a las líneas de alimentación:

      1. A través de los enchufes o adaptadores del radiador (por ejemplo, la mayoría de los radiadores de aluminio y bimetálicos tienen roscas DU25, que, con el diámetro estándar del revestimiento de acero DU20, requiere el uso de un adaptador convencional). El corcho o el adaptador son conducidos al radiador a lo largo de la rosca larga; enrollado apretado contratuerca.
      2. En condiciones de hacinamiento o cuando se conecta el forro a la rosca izquierda, a menudo se usan mujeres estadounidenses: accesorios de ajuste rápido con tuercas de tapa y sellos de goma.

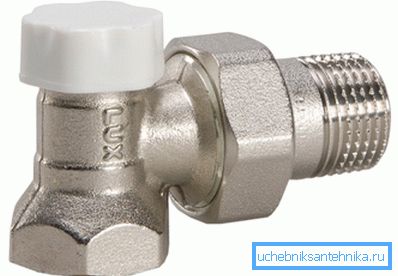

      Un estadounidense con un estrangulamiento de un surtido de la tienda en línea rusa Terem.

      Conclusión

      Esperamos que nuestra revisión en miniatura haya permitido al lector satisfacer su curiosidad. Como puede ver, en los últimos años, no ha habido ningún exótico especial en el mercado: todo lo que se necesita para abastecerse de agua y calefacción todavía se puede comprar en cualquier tienda. Como siempre, el video adjunto ofrecerá información útil adicional. ¡Éxitos!
