Soporte del radiador: criterios de selección para los

En este artículo hablaremos sobre cómo colgar un radiador de calefacción en los soportes. Este tema es de gran interés, ya que la revisión de una casa o apartamento a menudo se asocia con el reemplazo de los aparatos de calefacción.

Pero, antes de continuar con la consideración de las instrucciones de instalación para equipos de calefacción, descubriremos cuáles son los soportes utilizados durante la instalación.

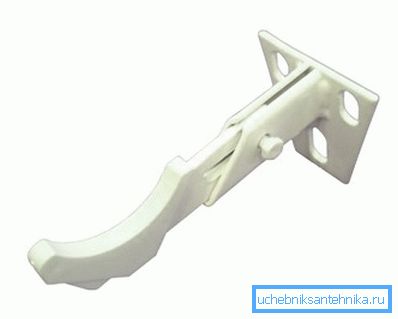

El titular con la posibilidad de ajustar el vuelo.

Criterios para la selección de tornillería hardware.

Hay varios soportes para radiadores en venta y, por supuesto, no todos son adecuados para la batería que desea instalar. Los sujetadores especiales difieren en tamaño, configuración, método de instalación y costo del curso.

¿No está seguro de cuántos soportes para usar el radiador en 2 secciones? Dos: uno en la parte superior, el otro en la parte inferior.

La elección del hardware de montaje se realiza de acuerdo con los siguientes criterios:

  • materiales de producción utilizados en la fabricación de baterías;
  • Características constructivas: tipo panel o seccional;
  • Tipo de instalación: pared o suelo;
  • número de secciones;
  • ancho de brecha entre secciones;
  • la densidad de la pared en la que se realiza el trabajo de instalación y la carga que esta superficie puede soportar.
  • precio del producto.

Herrajes para montaje en pared

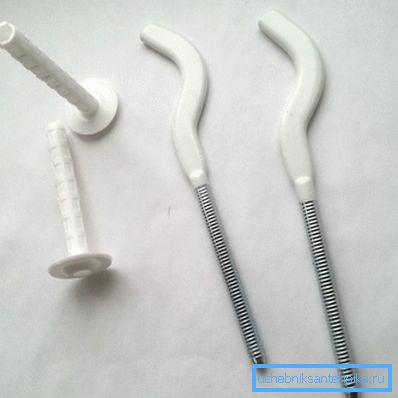

El soporte de anclaje más común hasta la fecha para el radiador

El método de montaje en pared es el más popular, ya que se usa ampliamente y se considera tradicional.

El manual de instalación es simple: el sujetador se instala de una forma u otra en la superficie de las paredes, después de lo cual se cuelga el equipo de calefacción.

Importante: cuanto más pesado sea el dispositivo que planeamos instalar, el hardware más grueso y más confiable debería ser, lo que tendrá una carga de peso.

En la foto, las modificaciones más populares, incluido un soporte ajustable para el radiador.
  1. El hardware más confiable y más masivo se utiliza para instalar baterías de hierro fundido.
    • Soporte alargado para el radiador (longitud de hasta 30 cm);
    • Fundición de fundición de hierro fundido;
    • Soportes montados en una tira de acero;
    • Soportes de acero ajustables, a través de los cuales puede dibujar o empujar la pared posterior de la batería alejándola de la pared, o enderezar la posición horizontal del calentador.
    1. Para la instalación de aluminio y radiadores bimetálicos se utilizan los mismos soportes. Esto se debe al hecho de que ambas categorías de calentadores se caracterizan por su bajo peso, la misma distancia entre las secciones y una configuración similar.

    Entre este tipo de montaje, destacamos los siguientes:

    • Soporte de esquina de acero para el radiador o su modificación reforzada;
    • soporte de pasador de acero con clavijas longitud 120-170 mm;
    • Soportes de pared estándar con forro de plástico.

    Importante: algunos fabricantes de calentadores utilizan soportes de su propio diseño y, por lo tanto, los productos universales pueden no ser adecuados en tamaño y configuración.

    Trabajos de instalación y endurecimiento de superficies.

    Al decidir cuántos soportes necesita un radiador y cuáles deberían ser, preste atención al tipo de paredes.

    El mejor material de pared para el trabajo de instalación es una losa de hormigón, ya que en ella las clavijas se sostienen indefinidamente. El peor material de la pared, en términos de instalación de baterías pesadas, es la colocación de bloques de adobe.

    Las características de resistencia insatisfactoria se distinguen por las antiguas paredes de ladrillo con una gruesa capa de yeso. Un ejemplo típico es el llamado Khrushchev.

    En tales casas, sin la preparación previa de la superficie de montaje, las fijaciones pueden dejar la pared temporalmente bajo el peso de un calentador lleno de agua. Si la superficie sobre la cual se llevará a cabo la instalación, se acumula a partir de la vejez, o está hinchada por la humedad, se requerirán medidas de refuerzo adicionales.

    La instrucción del trabajo preparatorio es la siguiente:

    • Bajamos el yeso a los ladrillos debajo de la abertura de la ventana.
    • Llenamos una rejilla de yeso. Si la capa del yeso original es más gruesa que 3 cm, en lugar de las rejillas poliméricas modernas, fije una rejilla de acero con un tamaño adecuado de la malla de acero.
    • Preparamos solución de yeso a partir de 1 parte de cemento y tres partes de arena. Mezclar bien la mezcla con agua y dar una consistencia uniforme.
    • Tire el mortero sobre la rejilla y alinéelo de modo que la superficie del yeso de cemento 2-3 mm no alcance el nivel del yeso original.
    • Después del secado completo de la capa, aplicamos una masilla de yeso nivelante en el mismo nivel que el resto de la pared.

    Si el refuerzo se realizó correctamente, los soportes se mantendrán firmes durante mucho tiempo.

    Una vez que la superficie está endurecida, puede continuar con el trabajo de instalación.

    Las principales etapas de los soportes de montaje.

    La instrucción es la siguiente:

    • Hacemos mediciones. Medimos 10 cm desde el borde inferior del alféizar de la ventana, lo que marcará la ubicación de la línea superior del radiador.

    Una distancia igual a la distancia desde la parte superior de la batería hasta el centro de la abertura tecnológica del lado superior se está alejando de esta marca. En esta etiqueta dibujamos una línea horizontal.

    Medir la batería en longitud. Medimos el ancho del alféizar de la ventana y marcamos el centro.

    Consideramos la distancia desde el centro de la batería hasta el espacio entre las secciones donde se instalará el soporte. Medimos esta distancia en la línea trazada previamente. Esto marcará la ubicación de los soportes.

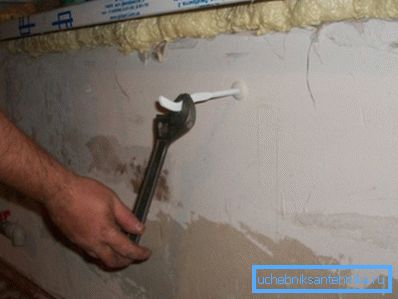

    Atornille el soporte del perno del radiador con una llave ajustable.
    • Instale el hardware. Perforar agujeros para juntas de plástico. Conducimos los sellos en los orificios y atornillamos los soportes en ellos.

    Después de atornillar los soportes, puede comenzar a montar el calentador.

    Razones para el montaje en el suelo

    Radiador de calefacción y acristalamiento de pared completa.

    Como ya se mencionó, el soporte de pared para un panel de radiador o para su contraparte seccional es una solución tradicional que se ha utilizado en todas partes durante mucho tiempo. Pero, además de instalar el tipo de pared, hay un método para montar calentadores en el piso.

    La necesidad de una instalación en el piso puede deberse a la configuración de la propia batería o las características de acristalamiento de un objeto de construcción. Por ejemplo, si las ventanas de una casa o de un apartamento moderno son de pared completa, se instala una batería con una corta distancia al centro.

    Dichos calentadores se colocan en el piso con un pequeño espacio requerido para la convección. Como resultado, el aire en la habitación se calentará bien, mientras que el acristalamiento no será bloqueado por un radiador masivo.

    Otra razón para el montaje en el piso es la resistencia insuficiente de la pared. Por ejemplo, si la pared es vieja y no hay posibilidad de fortalecerla o si la pared está hecha de paneles de yeso o revestidos, la batería deberá colocarse en el piso.

    Herrajes para montaje en suelo

    Soporte de la batería de hierro fundido

    Hay varias modificaciones de los soportes que se pueden utilizar durante la instalación en el piso del radiador.

    De acuerdo con el método de conexión, estos dispositivos se dividen en los siguientes tipos:

    • "Cadena" con el elemento de bloqueo principal que consiste en cadenas de acero conectadas entre sí.

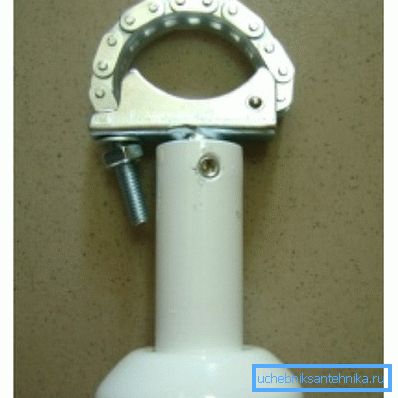

    Soporte de agarre tipo cadena

    Este tipo de sujetador de piso fija el calentador con un agarre flexible. Es decir, el elemento de fijación se lanza al puente entre las secciones y se asegura en esta posición con tornillos.

    Sujetador en forma de U
    • Arco de metal en forma de U se fija de la misma manera que una "cadena" con la diferencia de que en lugar de un elemento de bloqueo flexible, se coloca un collar duro en el puente, que también está atornillado.
    • "Tenedor" Es un montaje vertical, realizado en forma de tirachinas en el que se monta el radiador.
    Tenedor tipo tenedor

    La fijación del calentador en la “horquilla” se realiza por su propio peso.

    Instrucciones de instalación del soporte de piso como sigue:

    • Marque el espacio para los sujetadores de acuerdo con el tamaño y la cantidad de secciones. Cuanto más grande sea el calentador, mayor será el número de sujetadores requeridos para instalar.
    • Una vez hecho el marcado, los orificios para las clavijas se perforan en la base de concreto. Si el piso es de madera, los soportes se montan en tornillos largos que se atornillan directamente en las tablas.
    • Los soportes se fijan en el suelo con tornillos.

    Consejo: si el radiador es pesado, los soportes del piso se pueden duplicar instalando soportes de pared.

    Conclusión

    Ahora que sabe qué es un soporte para un radiador con una espiga y cómo se usa para el propósito para el que fue diseñado, será mucho más fácil hacer frente a la instalación del sistema de calefacción en una casa o apartamento. Más información útil que puede encontrar al ver el video en este artículo.
