Sistemas de calefacción: una visión general de esquemas
Parecería, ¿qué puede ser difícil en la construcción de una red climática? Según la mayoría, este es un punto de calentamiento del sistema de calefacción o una caldera individual que calienta el fluido de transferencia de calor. Luego, el agua o el anticongelante a través de las tuberías ingresa a los radiadores, donde se produce el intercambio secundario de energía térmica con el aire de la habitación.
Pero detrás de la simplicidad externa hay soluciones de ingeniería muy complejas, cuyo manual de instrucciones y mantenimiento lleva más de una docena de páginas.
Métodos de calentamiento del refrigerante.
Puntos de calor centrales
Con la ayuda de calderas centralizadas, el calentador se calienta, que luego se suministra a los residentes de los apartamentos de la ciudad. También este tipo de calefacción se organiza a veces en los asentamientos de casas de campo.
Los sistemas climáticos con suministro de agua centralizado tienen las siguientes características:

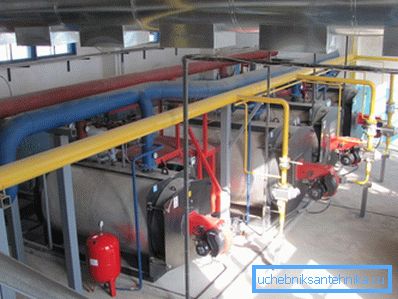

- el equipo de calefacción está ubicado en un edificio especialmente equipado y calienta el agua destinada a un gran número de consumidores;
- Para suministrar líquido a los recipientes, se utilizan líneas de calefacción, que generalmente se colocan en canales subterráneos;
- El ajuste de todos los parámetros del refrigerante (temperatura, presión, composición física y química, velocidad del agua) también está centralizado, el usuario final no puede influir en ellos.
Instalaciones independientes
En tales sistemas, el calentamiento del agua, que luego se envía a los radiadores, se realiza individualmente para cada apartamento o casa. Para ello, se instala caldera propia de calefacción. Puede elegirlo usted mismo, según la potencia y el tipo de combustible utilizado.
Existen las siguientes variedades:
- Gas. La opción más común. Se utiliza gas natural, que se suministra a través de tuberías troncales o se almacena en cilindros de gas o un recipiente de gas. El sistema de calefacción con una caldera de gas es uno de los más económicos, pero solo los especialistas certificados pueden instalar y mantener dicho equipo.
- Combustible sólido. Opción excelente y económica para las casas a las que no se lleva el sistema principal de suministro de agua. El combustible utilizado es madera, lignito, turba, etc. Incluso hay unidades que funcionan con biomasa. Con su ayuda, podrás organizar la calefacción más ecológica.

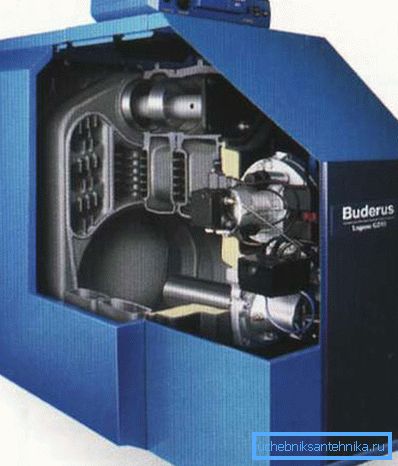

- Fuel oil. Los sistemas de calefacción, que incluyen una caldera de combustible líquido, funcionan de forma completamente autónoma y no requieren intervención humana periódica para cargar combustible. El único inconveniente es el alto precio del combustible diesel y la necesidad de un equipo de almacenamiento amplio para el combustible diesel.
- Eléctrica. También se puede utilizar para calentar el refrigerante. Tener excelentes propiedades de consumo y características técnicas. Pero el combustible, la electricidad, es demasiado caro, porque el sistema de calefacción no será económico.
La mayoría de las unidades eléctricas se utilizan como equipo adicional o de respaldo.
Presta atencion Para casas más grandes o edificios comerciales, se puede instalar un circuito de calefacción bifilar, que incluye no una sino dos calderas que sirven a los diferentes contornos de la red climática.
Además, la ingeniería de sistemas climáticos que utilizan fuentes de energía alternativas está actualmente en curso. El sistema de calentamiento de termosifón más prometedor usando luz solar.
Sin embargo, el desarrollo de equipos se encuentra a un nivel tal que es imposible utilizar estos dispositivos como básicos. La energía térmica generada no es suficiente para proporcionar calor a la casa.
Maneras de colocar tuberías.
Habiendo tratado con la caldera, puede proceder a la elección del diseño de la tubería. Aquí deberían surgir dificultades.
Hay tres variedades principales:
- Solo tubo En este caso, a lo largo del perímetro de la habitación, se coloca un tubo troncal en el que se conducen las baterías. El esquema de instalación de este último puede ser secuencial (el refrigerante fluye a través de cada elemento de calentamiento, no tiene ninguna otra forma) y paralelo (el agua fluye a través de la tubería y entra en las baterías por medio de canales de drenaje que van a la entrada y salida del radiador).
- Dos tubos Aquí se colocan dos canales: uno para suministrar agua caliente y otro para devolver el refrigerante al equipo de calefacción. Un sistema más flexible que le permite ajustar con precisión la temperatura en las habitaciones y permite reparar o cambiar los radiadores sin detener el funcionamiento de todo el sistema de calefacción.
El esquema de dos tubos tiene dos variedades:

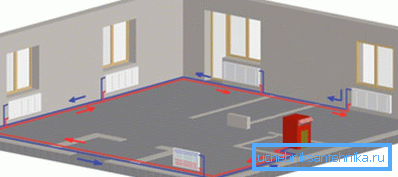

- Sistema de calefacción sin salida: en este caso, un par de líneas van a la última habitación, donde se conecta mediante un puente;

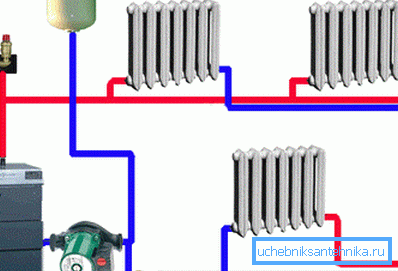

- Sistema de calefacción asociado: la red eléctrica con refrigerante evita todas las habitaciones y vuelve a la caldera.
El segundo tipo es preferible: se requerirán menos materiales para su producción.

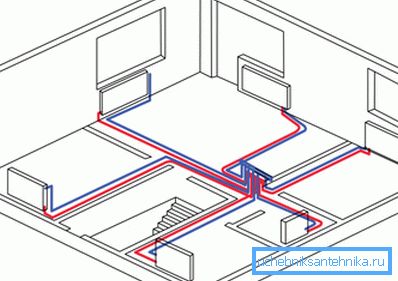

- Coleccionista. El refrigerante se suministra al colector, que lo distribuye a cada batería por separado. El sistema más flexible, pero la instalación requiere demasiado dinero.
Problemas con la calefacción y sus soluciones.
Averías generales y mantenimiento rutinario.
Al igual que su Daewoo Nexia o Toyota Prado favorito, la red de calefacción requiere un mantenimiento periódico.
Además de los trabajos técnicos planificados, el sistema de calefacción puede fallar por razones imprevistas:
- el tanque de expansión o la llamada capacidad de amortiguación está despresurizado u oxidado;
- El choque hidráulico, surgido en el sistema de calefacción, destruirá los radiadores;
- se forma una gran fuga, que puede provocar la ventilación o el vaciado completo de las tuberías de calefacción;
- Como resultado del impacto físico externo, la tubería o el radiador se dañarán, y así sucesivamente.
Presta atencion Si la avería se produjo en la caldera de calefacción (especialmente gas), en ningún caso debe repararla usted mismo. Incluso si los controladores o el termómetro simplemente fallaron, el sellador se secó o comenzaron a dejar pasar los sellos de gel en las boquillas, es necesario buscar la ayuda de profesionales. El manual de instrucciones del equipo de calefacción prohíbe directamente la interferencia no autorizada con el funcionamiento del dispositivo.
Para evitar problemas durante el funcionamiento del sistema, es deseable que el diseño o la reconstrucción, así como la puesta en servicio, sean llevados a cabo por un equipo especial de plomeros. Al finalizar el trabajo, redactarán un acto de aceptación y un acto de inspección del sistema, que deberá firmar, proporcionarle un plano y un pasaporte de la red climática, y también le dará una garantía sobre el trabajo realizado.
En el caso de un accidente, si inunda a los vecinos, y un examen prueba que la falla se produjo debido a errores de instalación, la empresa contratista compensará los daños. La razón para presentar una demanda ante el tribunal serán los documentos mencionados anteriormente.
También es deseable realizar una instalación independiente bajo el control de un especialista con experiencia, que ya se haya dedicado a la calefacción. Además, no necesita ahorrar dinero en la compra de materiales, tome solo tuberías de alta calidad.

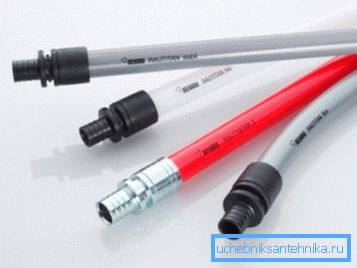

Por ejemplo, piezas bien probadas vendidas bajo la marca registrada Rehau. Aunque su precio es bastante alto, es una excelente opción que no te decepcionará.

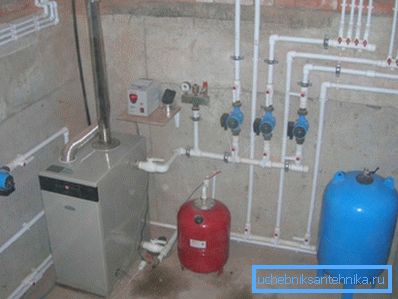

El mantenimiento de rutina de los sistemas de calefacción se puede realizar de forma independiente. Los problemas y soluciones más comunes se dan en la tabla a continuación.
| El problema | Solucion |
| Recalentamiento en el sistema de calefacción. | Tal molestia es rara cuando se operan redes climáticas. El recalentamiento puede ocurrir en apartamentos ubicados cerca de suministros de calor centralizados y solo si se violan las reglas de instalación de las baterías. Cuando las boquillas están conectadas por una derivación que funciona, puede dejar de pensar en recalentar. En cuanto a los sistemas autónomos, aquí la temperatura es controlada por usted personalmente mediante calderas electrónicas. |
| Prevención de martillos de agua. | Este término se refiere a un fuerte aumento de la presión del refrigerante en el sistema, que puede provocar averías en las tuberías, los accesorios y, más a menudo, los radiadores de calefacción. Es bastante fácil lidiar con el problema. En un sistema autónomo, es necesario llenar lentamente el refrigerante en las tuberías, y en el sistema centralizado, equipar las entradas de la batería con válvulas térmicas, que deben atornillarse cuando el sistema se enciende y se libera lentamente para que el agua llene la batería con un chorro pequeño. |
| Sistema de alimentación | Si el sistema de calefacción cerrado está equipado con un tanque de expansión de tipo abierto, es necesario monitorear constantemente el nivel del portador de calor en él. El líquido tiende a evaporarse, por lo que disminuye el volumen de agua que circula a través de las tuberías. Es necesario compensar periódicamente las pérdidas. Para hacer esto, no es necesario subir al ático, la falta de refrigerante puede ser determinada por el manómetro instalado en el tablero de instrumentos de la caldera. |

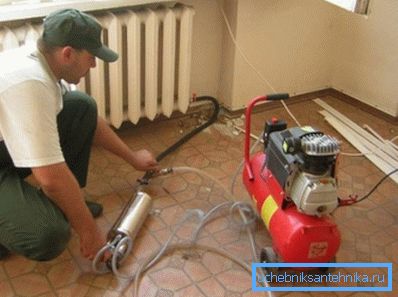

| Limpieza de la red climática. | En el proceso de trabajar dentro de los radiadores (especialmente de hierro fundido), se forman depósitos minerales, que deben eliminarse. Considere cómo lavar el sistema de calefacción: para esto hay medios químicos y mecánicos. Puede verter una solución especial en el sistema, o desmantelar los elementos de calefacción y limpiarlos con pistolas hidráulicas o neumáticas especiales. Para proteger el sistema de calefacción centralizada de la basura con desechos, se recomienda instalar un sumidero para la tubería de suministro. |
Sugerencia Muchos propietarios de redes autónomas preguntan qué rellenar en la red de calefacción. La mayoría de las veces, el agua actúa como un transportador de calor, y con menos frecuencia, anticongelante especial. Si quieres ahorrar, usa agua.
Sin embargo, antes de esto, es conveniente ablandarlo con la ayuda de equipos o soluciones especiales. Esto ayudará a evitar la formación de escamas en las tuberías y aumentará el tiempo entre el lavado del sistema.
Sistema de despresurización.
La mayor cantidad de problemas durante el funcionamiento de las redes de calefacción se debe a la violación de la hermeticidad de tuberías, accesorios, grifos, radiadores y otros equipos. El punto aquí no es tanto en la solución de problemas, sino en cómo encontrar una fuga.
Si los tubos están tendidos abiertamente, solo necesita armarse con una linterna y hacer una auditoría. Pero, ¿qué hacer si el flujo de suministro y retorno se disfraza bajo una regla, y encima de eso también se colocan losas de mármol, en las que se gastó mucho dinero?
Aquí solo puede dar un consejo: debe protegerse contra las fugas incluso en la etapa de instalación. Para esto, es aconsejable usar tuberías especiales (metal-plástico o de polietileno reticulado) y asegurarse de que no se llene compuesto con concreto.
Conclusión
La limpieza y alimentación periódicas del sistema de calefacción, la eliminación de fugas y el mantenimiento de la caldera le permitirán aumentar significativamente la vida útil de la red climática de su hogar. En más detalle con el orden de operación de las redes de ingeniería de un edificio residencial, puede aprender del video en este material.
