Sistema de rayos características de diseño. variedades con

La eficiencia de la calefacción en el hogar no solo depende de la caldera y los modelos de radiadores seleccionados. No menos importante es cómo se organiza la circulación del refrigerante entre estos dispositivos. Y si se utilizaron tuberías anteriores con un método de conexión en T, ahora se usa a menudo la distribución radial del sistema de calefacción. Aunque es más difícil hacerlo usted mismo, los beneficios y la facilidad de uso no lo hacen renunciar a su elección.

Características de diseño

La calefacción por radiación, a diferencia del tee-share, con la que están familiarizados todos los propietarios de los apartamentos y casas de la ciudad del edificio antiguo, permite no conectar, sino la conexión paralela de las baterías a la caldera de calefacción.

En este caso, se instala un gabinete colector especial, en el que todos los equipos de control necesarios, bombas, manómetros, grifos, etc. se instalan cuidadosamente.

Las diferencias entre los dos esquemas de instalación mencionados anteriormente son las siguientes:

1. El cableado en T requiere un número mucho menor de tuberías, pero al instalarlo, debe usar muchos accesorios: Tes, ejes, acoplamientos, etc. Esto complica el procedimiento de instalación. Además, un método consistente de disposición del sistema de calefacción se considera menos confiable, ya que en este caso hay una alta probabilidad de errores que conducirán a la despresurización, a la formación de áreas con diferentes presiones de fluidos, etc.

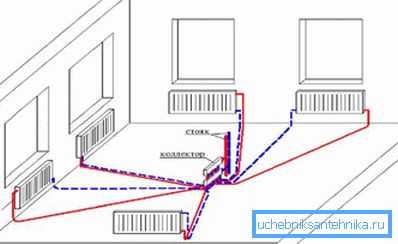

1. La distribución radial de la calefacción, a pesar de la necesidad de comprar un número mucho mayor de tuberías, utiliza solo dos conexiones para cada radiador: en la unión con el colector y en la boquilla de la batería.

Como resultado, puede colocar de manera segura cada "haz" de la red de calefacción al piso, sin temor a que se escape en cualquier junta. Además, si se detecta una falla, puede apagar fácilmente el área problemática sin alterar la circulación del refrigerante a través del equipo de intercambio de calor instalado en otras habitaciones.

Cabe señalar que una de las principales desventajas de la calefacción radial es su precio. Esto es especialmente cierto en los sistemas equipados con equipos eléctricos.

Presta atencion Como en el caso del sistema T, el sistema radial proporciona la organización de la corriente de refrigerante natural (gravitacional) y forzada (con la ayuda de bombas).

Considere ambos tipos con más detalle.

Patrones de radar

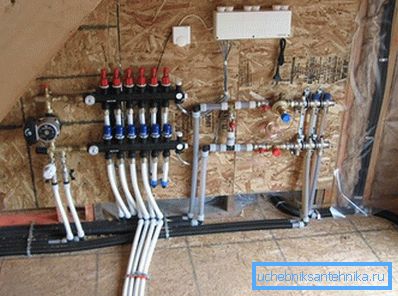

Método 1. Con circulación forzada de agua.

Anteriormente, el circuito de calefacción radial, equipado con bombas que bombeaban agua, no era muy popular debido al alto costo de las piezas. Pero en la actualidad, el precio del equipo ha disminuido significativamente, y un número creciente de personas optan por él.

La principal diferencia del esquema gravitacional es que el líquido (agua o anticongelante) fluye de la caldera a las baterías y regresa no debido a la diferencia de temperatura y presión, sino con la ayuda de bombas.

Gracias a esto, se consiguen las siguientes ventajas:

• No hay restricciones en la geometría y el número de habitaciones en el edificio de la casa;
• La calefacción se puede instalar en cualquier área del local;
• Los tubos de cualquier longitud, colocados sin una pendiente, pueden utilizarse para conectar radiadores y colectores.

Sugerencia A pesar de que la bomba de circulación puede instalarse en cualquier punto del sistema, es recomendable hacerlo en el colector de retorno antes de suministrar el refrigerante a la caldera. Allí, la temperatura del líquido es la más baja, lo que afecta positivamente la vida útil del equipo.

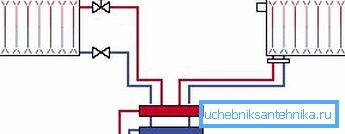

Método 2. Con la circulación natural del agua.

En este caso, el refrigerante se mueve debido a la gravedad: el agua calentada se vuelve menos densa y más liviana, por lo que se empuja hacia la parte superior del sistema, después de lo cual, a medida que se enfría, fluye a través de los colectores y los radiadores, y luego regresa al calentador.

El sistema de calentamiento por haz gravitacional tiene las siguientes características:

1. Al instalar, se necesita un tanque de expansión abierto, que se instala en el punto más alto. Compensa la expansión térmica del refrigerante y evita un aumento de la presión interna en las tuberías.
2. La red de calefacción por radiación con circulación natural no requiere la instalación de equipos eléctricos costosos, lo que reduce significativamente el costo estimado del trabajo.
3. El calentamiento con circulación natural es completamente no volátil. Incluso si apaga la electricidad, que suele ser el caso en las áreas suburbanas o en el campo, no se quedará sin calor.

Ventajas y desventajas de los sistemas de calefacción radial.

Lados positivos

La principal ventaja del esquema radial - facilidad de uso.

El equipo especial hace que la gestión de la red climática sea lo más ergonómica y conveniente posible:

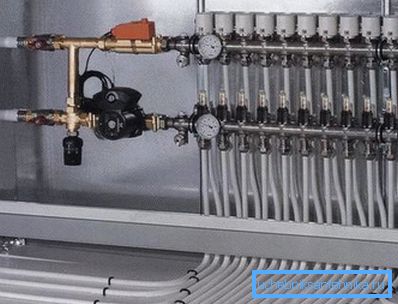

1. Puede ajustar la temperatura de cada radiador en la casa sin salir del gabinete colector.. Además, si es necesario, puede cerrar completamente el suministro de agua a cualquier elemento del sistema sin afectar el rendimiento de toda la red de calefacción.
2. Cada par de tuberías conecta el colector con un solo radiador.. Por lo tanto, puede usar tuberías de pequeño diámetro, que son fáciles de disfrazar debajo del revestimiento del piso. Además, permite calentar parcialmente la superficie del suelo.

1. Gracias al uso de dispositivos especiales (los llamados hidro tiradores, colectores de gran diámetro) es posible formar varias zonas de calefacción en la casa con diferentes temperaturas portadoras de calor..

En este caso, se organiza un cortocircuito entre las tuberías de suministro y retorno. El agua caliente circula constantemente en la aguja hidráulica y su cerca puede producirse a diferentes distancias (la temperatura dependerá de ella).

Lados negativos

Para completar, debe decirse sobre los inconvenientes del uso del sistema de calefacción radiante.

Es debido a ellos, a pesar de todas las ventajas, no es muy común:

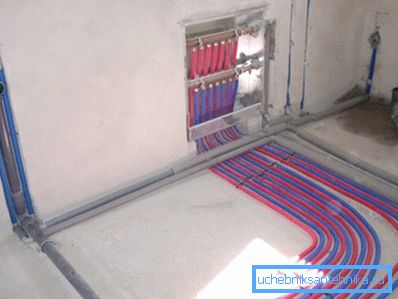

1. Flujo fuertemente incrementado de las tuberías de suministro y descarga. Cuanto más grande sea la casa y más compleja sea la geometría de las habitaciones, más detalles se necesitarán. Además, la complejidad de la instalación aumenta, lo que no puede afectar el costo estimado de construcción.

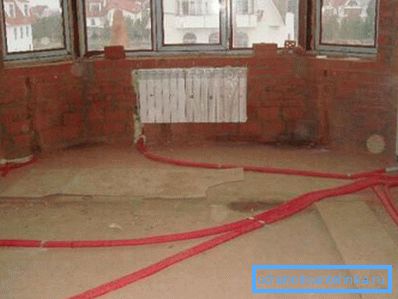

1. La necesidad de instalación oculta. Si el sistema de tee tradicional se puede montar a lo largo de las paredes, no se puede colocar un gran número de tuberías de esta manera. Deben estar ocultos bajo el suelo. Puede colocar paredes en las paredes, pero en este caso, el consumo de material aumentará aún más.
2. No hay articulaciones. Al diseñar tuberías, es imprescindible asegurarse de que la tubería debajo del piso no contenga una sola junta. En este lugar, las ráfagas ocurren con mayor frecuencia, y el costo de reparar el daño estará lejos de ser bajo y muy laborioso.
3. Si el diseño del sistema incluye varios circuitos con diferentes temperaturas de refrigerante, entonces cada uno de ellos debe estar equipado con una bomba de circulación.

Características de instalación

Cualquier sistema de calefacción por haz de luz para el hogar se diseña e instala individualmente, según el área de la casa, el número de habitaciones, el refrigerante y los radiadores seleccionados, así como otras condiciones.

Sin embargo, hay una instrucción generalmente aceptada que cumple cada instalador.

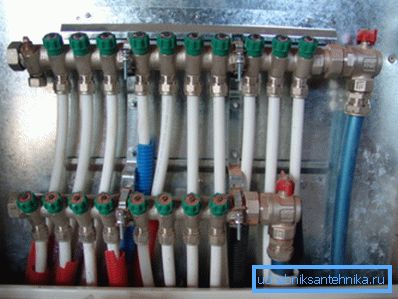

En primer lugar, debe señalarse que la distribución radial de tuberías nunca se realiza en los apartamentos de la ciudad. Esto se debe al hecho de que el flujo de refrigerante en edificios de gran altura se realiza a través de elevadores verticales que conectan todos los apartamentos, desde el primer piso hasta el último.

Como resultado de la conexión de potentes colectores, el agua caliente no llegará a las instalaciones ubicadas arriba, lo que interrumpirá el funcionamiento de la red de calefacción. Los residentes se quejarán a la organización de servicio, la cual, tarde o temprano, lo obligará a desmontar los colectores y regresar al sistema de calefacción de tee.

Presta atencion Lo anterior no se aplica a los casos en que se utiliza una caldera autónoma para calentar un apartamento. Él calienta independientemente el refrigerante, que será suficiente para asegurar las necesidades del hogar, sin afectar los intereses de los vecinos.

Cuando se dispone de calefacción radial en una casa privada, es necesario prestar atención a tales matices:

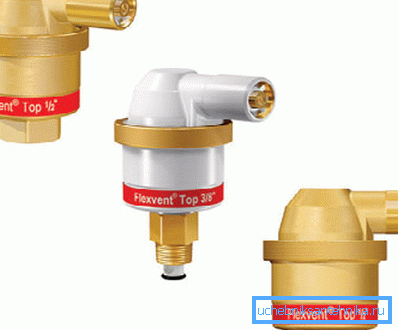

1. En los colectores que suministran y descargan agua a las baterías, se instalan válvulas que evitan la formación de tapones de aire. Durante la operación, todo el aire restante en el sistema se liberará a través de ellos.

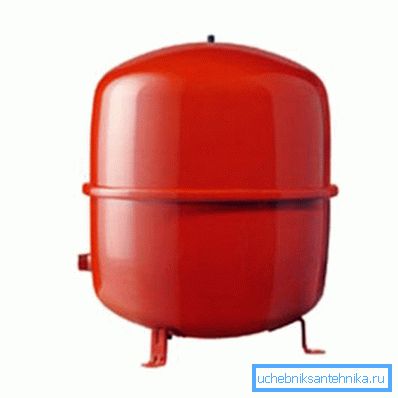

1. El circuito de calefacción debe estar equipado con un tanque de expansión, cuyo volumen es el 10% de la cantidad de refrigerante que circula a través de las tuberías. Es recomendable comprar contenedores de membrana del tipo cerrado.
2. Es recomendable instalar el tanque en la tubería que conecta el colector de descarga a la caldera. Esto se debe al hecho de que al tanque de expansión hermético no le gustan los flujos de agua turbulentos, y aparecen con menos frecuencia en la tubería de retorno.

1. A diferencia del tanque de expansión, la ubicación de instalación de las bombas de circulación no es tan importante. Pero también es deseable conectarlos a la tubería que drena el refrigerante enfriado. En este caso, el equipo trabajará más tiempo.
2. Durante la instalación, es necesario asegurarse de que los ejes de las bombas eléctricas se encuentren estrictamente horizontales. De lo contrario, debido a las distorsiones, los cojinetes fallarán rápidamente y tendrá que cambiar o reparar el equipo.

Conclusión

A pesar de todas las ventajas, el método de radiación para organizar la calefacción no se puede atribuir a las decisiones presupuestarias. Sin embargo, los beneficios obtenidos sin duda valen el dinero y el esfuerzo invertido. Solo es necesario elegir el equipo adecuado para que no se convierta en el "cuello de botella" del sistema. Puedes aprender más sobre esto en el video de este artículo.
