Sistema de calefacción por gravedad: características del

18-10-2018
Calefacción

El sistema de calefacción por gravedad es ideal para la implementación en pequeñas casas privadas. Su trabajo se basa en la circulación de agua caliente y fría en las tuberías debido a la diferencia de temperatura y no requiere la instalación de equipos de bombeo adicionales.

Para que todo el proceso ocurra con precisión y sin fallas, se deben cumplir algunas condiciones, que consideraremos en este artículo.

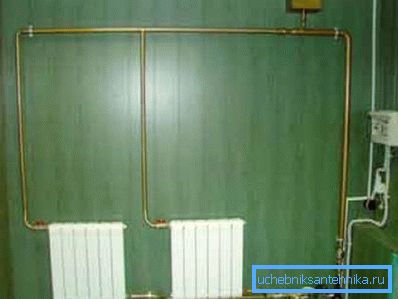

Foto de una habitación equipada con sistema de calefacción por gravedad.

Principios de trabajo

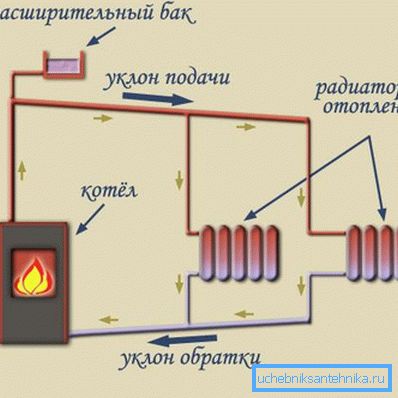

Patrón de flujo de refrigerante

Hay varias etapas que realiza el calentamiento de agua:

  • Se calienta en la caldera y comienza a subir a la marca más alta del sistema. Esto se debe a las leyes elementales de la física, que describen que una sustancia caliente es más liviana que una fría.
  • Luego, comenzando a enfriarse, se hunde en los radiadores, distribuyendo el calor por toda la habitación.
  • Al enfriarse completamente, el líquido se drena a través de tuberías inclinadas hacia la entrada de la caldera, después de lo cual se repite el ciclo.

Asamblea

A pesar de la aparente simplicidad de su funcionamiento, el calentamiento gravitacional requiere el cumplimiento de ciertas condiciones para su trabajo completo:

Requerimientos

  1. Para que la velocidad del refrigerante se mueva a través de las tuberías para cumplir con los estándares requeridos, la diferencia de temperatura entre la salida y la entrada de la caldera debe ser de al menos 25 grados Celsius. Es decir, mientras más radiadores en las habitaciones emiten calor, más rápido se mueve el agua en el sistema.
  2. El nivel de la parte de calentamiento del calentador debe estar por debajo del nivel del eje central de los radiadores ubicados en la casa para que el líquido refrigerante pueda fluir libremente hacia la entrada de la caldera.

Consejo: se recomienda instalar la caldera en la fosa o en el sótano. Esto asegurará una entrada suficiente del líquido enfriado.

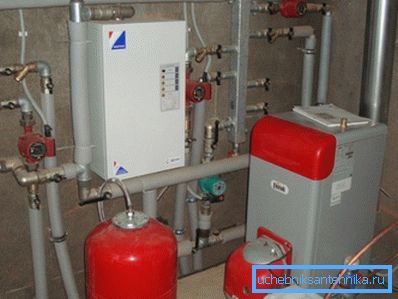

Caldera instalada en el sótano.
  1. La pendiente media del movimiento del refrigerante debe ser observada 1: 100.
Dibujo con la designación de la pendiente requerida.
  1. La distancia desde el calentador hasta el radiador más cercano no debe exceder los treinta metros, debido a la presencia de resistencia al movimiento del fluido.

Consejo: para un funcionamiento confiable del sistema de calefacción, se recomienda observar la distancia a la ubicación del radiador de quince metros. Esto asegura la superación exitosa de la resistencia hidráulica de tuberías de cualquier material.

  1. Una condición adicional para la compensación de la resistencia hidráulica es el cumplimiento de los estándares mínimos para los diámetros de las tuberías utilizadas. La instrucción de tamaños óptimos para diferentes secciones se ve así:
Alcance Tamaños de secciones mínimas, mm.
Entre la salida del calentador y el tanque de expansión. 50
Enrutamiento múltiple del radiador Presentación - 40; flujo de retorno - 32
La inclusión de un solo radiador en el sistema. 20
  1. Toda la estructura debe estar necesariamente llena de líquido.. Para controlar su nivel, se instala un tanque especial en el punto más alto del sistema, que contiene la reserva de agua necesaria. Además, un tubo de drenaje está conectado a su parte superior, lo que permite descargar el exceso de refrigerante en caso de sobrecalentamiento y expansión excesiva en el sistema de alcantarillado.

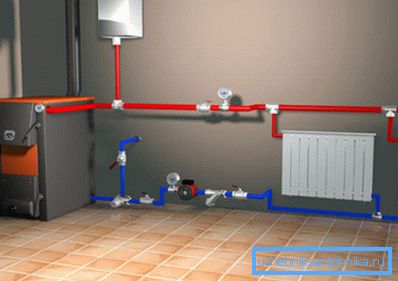

Punto de conexión para tanque de expansión.

Esquemas populares

No es fácil equipar el sistema de calefacción con el movimiento gravitacional del refrigerante. Para hacer esto, debe tener en cuenta las muchas características de diseño de su hogar y otros factores importantes (lea también el artículo Calefacción de gas en un apartamento: cómo independizarse de los servicios públicos).

Consejo: si tiene la menor duda sobre sus propias capacidades, es mejor ponerse en contacto con los profesionales, ya que el precio del error cometido durante la instalación del diseño será mucho mayor que el costo de su trabajo.

Los sistemas de calefacción autogenerados pueden tener los siguientes esquemas de implementación:

  1. El diseño más común y simple es el diseño, que consiste en colocar el canal de suministro en la parte superior de la habitación y el tubo de retorno, en la parte inferior.

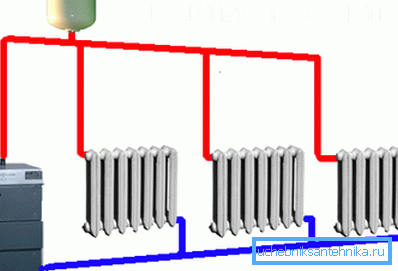

El esquema más simple: tubos calientes en la parte superior y frío en la parte inferior.
  1. Si en el nivel del piso hay una gran cantidad de obstáculos, entonces las tuberías que devuelven el líquido enfriado se colocan cerca de la tubería de suministro.

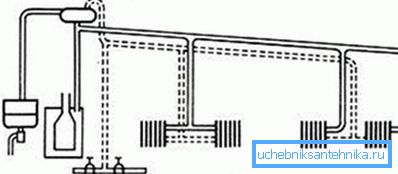

El retorno y la alimentación están cerca.
  1. Para áreas no propensas a heladas severas, la siguiente disposición de elementos del sistema de calefacción puede ser adecuada:

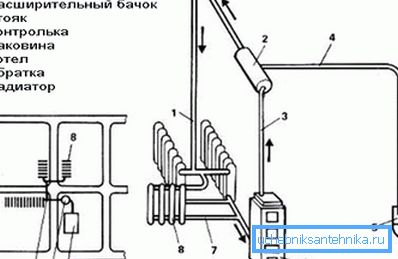

La colocación compacta de los radiadores cerca de la caldera minimiza la resistencia hidráulica a bajas temperaturas del refrigerante.
Designación en el diagrama Nombre del componente
1 Alimentar
2 Flanco ancho
3 Riser
4 Control
5 Concha
6 Caldera
7 Volver a publicar
8 Radiador
  1. Para casas pequeñas ubicadas en regiones con inviernos severos, una mejor distribución es adecuada, teniendo en cuenta la ubicación de los radiadores debajo de las ventanas de las paredes externas.

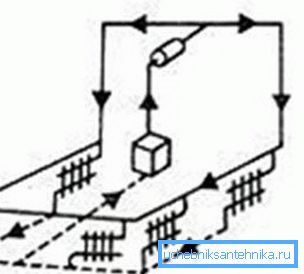

Esquema para implementar las

Conclusión

El sistema de calefacción, que asume la circulación natural del refrigerante, lo hace sin instalar equipos adicionales, lo que afecta la reducción de su costo. Pero también es necesario recordar las dificultades de su diseño, que deben tener en cuenta todas las características de ingeniería del edificio. Esta es la única forma en que puede garantizar el funcionamiento eficiente de toda la estructura (consulte también el artículo Dispositivos de calefacción alternativos: calentadores de gas para Summer Cottage).

El video proporcionó material adicional sobre el tema. Buena suerte a tu diseño e instalación!

Sistema de calefacción en funcionamiento de una casa particular con flujo de fluido por gravedad.
