En este artículo, debemos familiarizarnos con uno de los esquemas de calefacción más simples y comunes: Leningrado o el sistema de barracas. Descubriremos qué ventajas y desventajas tiene en el contexto de alternativas, cómo conectar correctamente los dispositivos de calefacción y qué diámetros de las tuberías deben orientarse. Así que ve

Que es

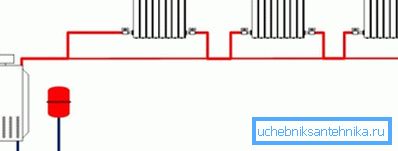

Leningradka es, simplemente, una tubería de embotellado que rodea una casa o una habitación con calefacción alrededor del perímetro. Los dispositivos de calefacción están incrustados directamente en él con revestimientos cortos. El diferencial requerido para la circulación generalmente se crea mediante una bomba de circulación o una conexión en la tubería de calefacción a través de la unidad del elevador.

Para ajustar la velocidad de circulación del refrigerante (y, en consecuencia, la temperatura de los radiadores más alejados del comienzo del anillo) se puede utilizar:

• Ajuste suave o escalonado de la bomba de circulación.
• Válvulas de estrangulamiento.
• Lavadora de retención.

Además: Leningrad se puede utilizar en sistemas con circulación natural del refrigerante (gravitacional). En este caso, la velocidad de circulación se controla calentando el intercambiador de calor en el horno o caldera.

Áreas de aplicación

Limitaciones fluyen desde el esquema de la choza.

1. Se puede usar en habitaciones cuya configuración le permite hacer que el anillo sea irrompible.. Un gran número de particiones, ventanas panorámicas y puertas no solo ponen una cruz en Leningrado, sino que hacen que su instalación sea tan laboriosa que necesariamente piense en alternativas.

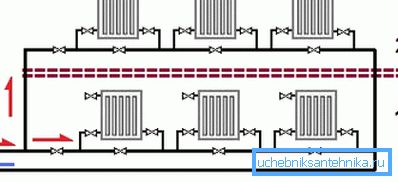

2. Este esquema no es adecuado para edificios de gran altura.. Al menos en su forma pura: un anillo de un solo tubo se usa a menudo dentro de apartamentos individuales en edificios nuevos; Sin embargo, el sistema de calefacción de cada apartamento está integrado en un par de elevadores tradicionalmente divorciados.

Pros y contras

¿Qué es útil saber sobre Leningrado?

Méritos

• Ella es a prueba de fallos. Absolutamente a prueba de fallos. La situación cuando el sistema se detiene debido a la ventilación está completamente excluida.
• Permite el ajuste independiente de los calentadores y su desmontaje. Al mismo tiempo, el apagado, la regulación o la ausencia de un radiador no afectan el funcionamiento de los otros.
• Como ya se mencionó, puede funcionar con circulación forzada y natural.
• Comenzar el circuito es extremadamente simple, independientemente de la presencia de aire en él. Dado que la presión en la tubería o la calefacción principal es mucho más alta que la atmosférica, cuando los radiadores se ubican por encima del aire de embotellado, serán expulsados ​​a su parte superior.
• La circulación del refrigerante comenzará incluso cuando el sistema esté en el aire, y debido a la conductividad térmica de los calentadores, se calentarán completamente antes de que se ventile el aire.

Matiz: el circuito funcionará de la manera descrita solo con el diagrama de cableado del radiador de abajo hacia abajo.

Desventajas

Estos incluyen, quizás, solo la inevitable variación de temperatura entre el primer y el último dispositivo de calefacción en el circuito. Para ser precisos, la expansión será notable en la entrada del radiador: si es necesario, el equilibrio del sistema de calefacción de una sola tubería puede igualar la transferencia de calor.

Características de instalación

¿Hay alguna regla que deba seguirse al instalar Leningrad con sus propias manos?

• Los radiadores no rompen el llenado, y chocan paralelamente a él. Con una inserción consistente de dispositivos de calefacción, el flujo de refrigerante a través de ellos aumentará levemente, pero perderemos todas las literas del esquema de cabaña: arranque simple, tolerancia a fallas y la posibilidad de control de temperatura independiente en cada batería.

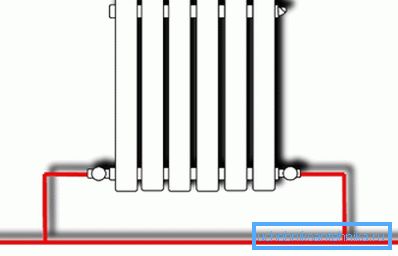

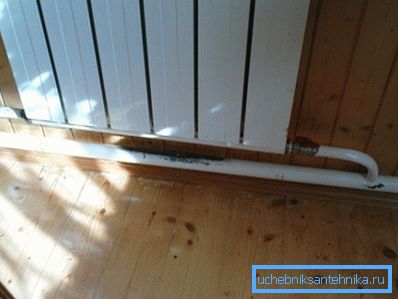

• Como ya se mencionó, es mejor usar la inserción de abajo hacia abajo: los delineadores están conectados a los hilos inferiores del radiador en ambos lados. La instrucción está relacionada con el hecho de que está bajo un esquema tal que la presencia de aire en la batería no afectará la circulación a través de su colector inferior. Por las mismas razones, el embotellado debe ubicarse debajo de los dispositivos de calentamiento, y no por encima de ellos.

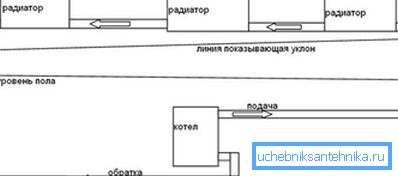

Nuance: estas recomendaciones no son aplicables a un sistema con circulación natural. Para mover el agua por gravedad, el embotellado, de cualquier manera, tendrá que colocarse con una pendiente; Los primeros radiadores estarán debajo de él. Sin embargo, con un tanque de expansión abierto, la purga de aire definitivamente no es un problema.

• Como dispositivos de calefacción, no debe utilizar convectores (bobinas con aletas para aumentar la transferencia de calor). Una vez más, nos privarán de uno de los bollos de Leningrado: la capacidad de trabajar en calefacción, incluso en el estado de impresión.
• Al diseñar un sistema, vale la pena adherirse a los siguientes tamaños mínimos:

Matiz: una longitud máxima razonable de llenado en un sistema con circulación natural es de unos 40 metros. Con un área más grande de la casa es mejor derrochar en la bomba de circulación.

• Cada calentador está equipado con el siguiente conjunto de válvulas:

• Válvula de bola de cierre en la entrada. Apagará completamente el radiador para su reparación o reemplazo sin dejar caer todo el circuito.

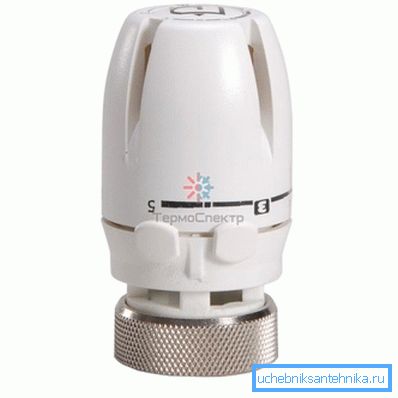

• Salida del acelerador. Con él, puede volver a cortar completamente el calentador o limitar la circulación a través de él, reduciendo así la temperatura. En lugar de un estrangulador, se puede instalar un cabezal termostático, que regulará su propia pasabilidad en modo automático, dependiendo de la temperatura de la habitación.

Útil: por razones de economía, se puede instalar otra válvula en lugar de un acelerador o un cabezal térmico. Su precio es mucho más bajo; Sin embargo, es bastante inconveniente regular el flujo del delineador con una válvula.

• Salida de aire en uno de los tapones superiores del radiador. Para la purga de aire, se puede usar un grifo Mayevsky, una válvula o un grifo convencional.

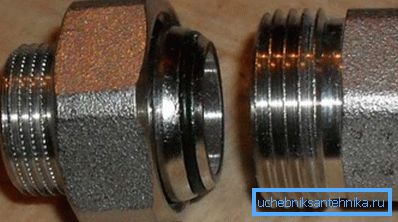

• Cuando se monta en revestimientos de acero en el lado del corcho con una rosca a la izquierda, se instala una deriva extraíble, que permite, si es necesario, extraer el radiador sin soldadura. Como regla general, las conexiones de acero con radiadores bimetálicos se usan en hogares conectados a la calefacción central con sus temperaturas y presiones no siempre predecibles. Los sistemas autónomos utilizan tubos de polipropileno y metal-plástico; Para conectar las baterías, en este caso es más fácil poner un par de mujeres estadounidenses.

Conclusión

Esperamos que el material propuesto al lector lo ayude en el diseño del sistema de calefacción y su instalación. Como siempre, puede encontrar información temática adicional en el video adjunto al artículo. ¡Éxitos!
