Sistema de calefacción monotubo: descubrimos la eficiencia

El sistema de calefacción de una tubería de una casa privada es más económico y simple en relación con el sistema de dos tuberías con el llamado "suministro" y "retorno". Al conocer las reglas de instalación de dicho sistema de calefacción, puede organizarlo de la mejor manera, garantizando un funcionamiento altamente eficiente y el máximo ahorro de energía. Le diremos todos los matices que encontrará al usar este tipo de calefacción.

Componentes del sistema de calefacción en casa.

Para empezar, analizaremos en qué consisten los sistemas de calefacción de una tubería y de dos tuberías, esto ayudará en la percepción de la disposición como un todo:

• Tubería del tronco, en el que se mueve el portador de calor.
• Aparatos de calefacción (radiadores) conectados en lugares necesarios a la autovía.
• Fuente de refrigerante (agua caliente) en forma de caldera.
• Tanque de expansion.
• Elementos para la circulación de refrigerante en el sistema..

Nota La mayoría de los refrigerantes difieren en el volumen de los tanques y las funciones adicionales, así como en los materiales utilizados para la colocación.

Características especiales

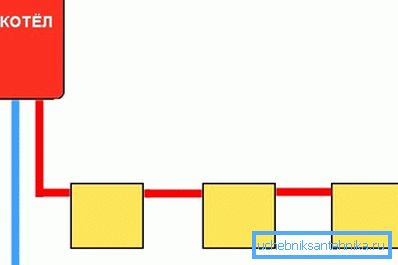

Sistema de calefacción de monotubos Leningradka es un circuito cerrado de una sola tubería a través del cual se suministra calor a los radiadores y, una vez lavados, regresa a la caldera.

El método para calentar una vivienda, por lo tanto, tiene una serie de ventajas que la hacen preferible en un edificio privado:

• Rentabilidad en la operación (en comparación con las versiones de dos tubos).
• Bajo precio, debido al menor consumo de materiales.
• Fácil instalación y reparación de emergencia. La mayoría de los propietarios de casas de campo pueden organizar independientemente esta opción de calefacción.
• Es posible colocar la tubería principal directamente sobre el piso, o esconderse completamente debajo de ella.
• El sistema de una tubería es igualmente efectivo tanto en casas de una planta como de dos niveles.

Presta atencion El modo óptimo de operación de este equipo de calefacción en todas las áreas de la casa se logra mediante una secuencia seleccionada correctamente de conexiones de radiador.

Circulación del sistema

La circulación del refrigerante en el sistema de calefacción puede ser:

• Natural, que se produce debido a la diferencia en la densidad del agua. El agua enfriada de la parte inversa del circuito, que tiene una mayor densidad, desplaza lo menos denso (caliente) a la parte superior del tubo ascendente y empuja más hacia la tubería principal hacia los radiadores.

Para su información! Con este método de circulación, los tubos deben tenderse con una pendiente de no menos de 3-5 grados, lo que no siempre es posible en casas grandes con una gran longitud de tubos. De hecho, con tal pendiente de la tubería, la diferencia de altura por metro de longitud será de 50 a 70 mm.

• Forzado En este método, el refrigerante se hace circular por medio de una bomba conectada al sistema de calefacción en el circuito de retorno inmediatamente antes de que el agua ingrese a la caldera. La tubería principal en el sistema con circulación forzada del refrigerante puede tenderse con una diferencia de altura de 50 mm por metro de longitud de ruta.

Atencion Dado que un sistema con una bomba de circulación conectada a la red eléctrica se vuelve volátil automáticamente, se deben tomar medidas para evitar el estancamiento del refrigerante en momentos de apagón. Para esto, se instala un llamado colector de refuerzo, capaz de empujar el agua caliente a una altura de aproximadamente 1,5 metros.

Tanque de expansion

En la cima del colector de aceleración, la tubería se descarga en el tanque de expansión. Su propósito es regular la presión en el sistema de calefacción para evitar un aumento de emergencia.

Hoy en día, es más frecuente utilizar el diseño cerrado de los tanques de expansión, excluyendo el contacto del refrigerante con aire.

Estructuralmente, el tanque de expansión es un contenedor dividido en dos partes por una membrana flexible:

• Uno está lleno de aire bajo presión.
• El otro está provisto de un refrigerante de entrada-salida.

Un tanque de expansión cerrado se puede instalar en cualquier lugar conveniente del circuito de calefacción, lo que es una ventaja sobre los tanques abiertos montados exclusivamente en el punto más alto del sistema.

Para su información! El contacto libre del refrigerante con aire en un tanque de expansión abierto promueve la saturación de oxígeno activo. Esto amenaza la falla temprana de las tuberías de acero y los dispositivos de calefacción debido a la aceleración de los procesos de corrosión. En este caso, es preferible la instalación de un sistema de calefacción de monotubos con tuberías de polipropileno, ya que el material es resistente a la deformación.

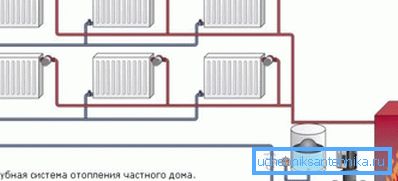

Esquema de instalación de los componentes del sistema de calefacción.

Un sistema de calefacción de tubería se monta en la siguiente secuencia:

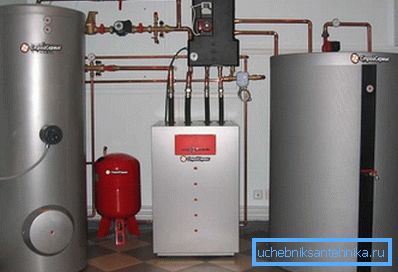

• La fuente del portador de calor es una caldera capaz de funcionar debido a:

• Tira
• Combustible sólido
• La electricidad
• Combinaciones de dos o más posibles opciones de combustible.

Nota La última opción es conveniente para aquellos casos en los que, en un momento determinado, una de las fuentes de combustible no está disponible o se vuelve costosa.

• Acelerador de colector con la entrada al tanque de expansión. (Ver también el artículo Cortador de tubos para tubos de acero: características.)
• La tubería principal, desviando a su vez todas las instalaciones de la vivienda. Teniendo en cuenta que el refrigerante se enfría a medida que se aleja de la caldera, principalmente las habitaciones que necesitan mejor calefacción deberían ser las primeras en el camino:

• Bebe
• Los dormitorios.
• Baños.

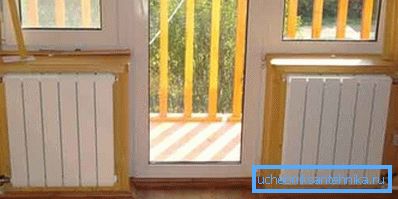

Presta atencion Usted es libre de instalar radiadores en su hogar en cualquier lugar conveniente. Lo único que requieren las instrucciones de instalación para los dispositivos de calefacción es la instalación obligatoria debajo de las ventanas. Y nuestras recomendaciones también son ubicar los radiadores cerca de la puerta de entrada (en la siguiente foto).

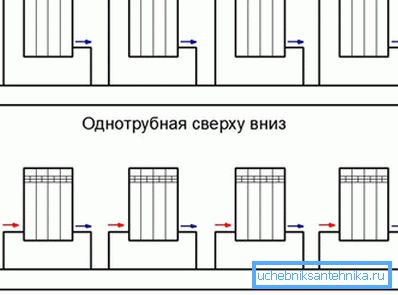

Radiadores de conexión

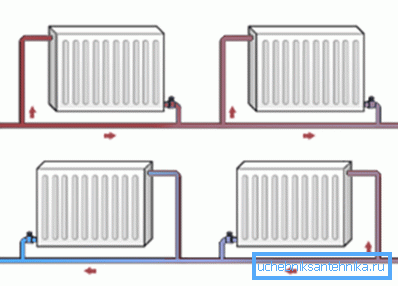

Hay dos formas de conectar los calentadores al sistema:

• El primero - no regulado simple. Los radiadores en este caso están conectados a la carretera en dos puntos:

• En la entrada.
• A la salida.

Este diagrama de cableado simple y económico sin conexiones y elementos adicionales no permite realizar:

• Ajuste de la calefacción.
• Apagando el radiador para reparación o reemplazo cuando el sistema está lleno.

• La segunda opción es Leningradka. De acuerdo con este esquema, cada radiador en el punto de entrada y salida a la autopista está equipado con un dispositivo de bloqueo, con el que puede:

• Regular el poder de calefacción en un área separada.
• Cortar completamente el flujo de refrigerante para realizar reparaciones.

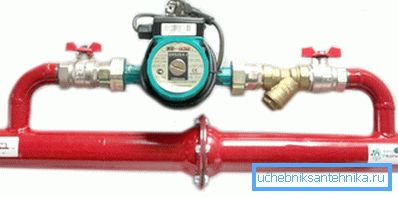

Además, al pasar por alto los radiadores, se monta un bypass con un dispositivo de bloqueo; si está bloqueado, el flujo de refrigerante se redirige directamente a través de un radiador específico.

No olvide que solo usted elige uno de los métodos anteriores basándose en las características de cada uno de ellos. Hay otra opción: contratar un equipo de trabajo que determine el mejor sistema de calefacción según el tipo de su edificio, después de lo cual puede comenzar a hacer sus propias manos. (Ver también el artículo Aguas residuales en la casa de campo: características.)

Conclusión

Ahora que sabe más sobre la particularidad de un sistema de calefacción de un solo tubo, ¿cuáles son las opciones para su implementación en una casa de campo? Como usted entiende, la solución a este problema debe abordarse con prudencia, después de sopesar todos los pros y los contras, debe comprender qué es lo mejor para usted y su edificio. Asegúrese de comparar con el sistema de dos tuberías, que también es popular en casas privadas.

En el video presentado en este artículo encontrará información adicional sobre este tema.
