El sistema de calefacción de una casa privada Leningradka es una de las soluciones más confiables y fáciles de hacer usted mismo. Hablaremos sobre las características, ventajas y formas de conectar este sistema de calefacción.

Calentar Leningradka es una de las formas más simples y confiables de organizar la calefacción.

Sistema de calefacción de un tubo (Leningradka)

Definición y composición

Leningradka como sistema de calefacción se usa con mayor frecuencia en casas privadas y pequeñas de uso común.

Leningradka es el nombre de un sistema de circulación de refrigerante de una tubería en el circuito de calefacción de una casa. En este caso, los radiadores o las baterías se conectan en serie, y el agua se mueve en un circuito cerrado:

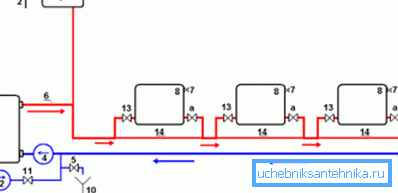

Esquema de calefacción Leningradka abierto.

La figura muestra los nodos principales:

  1. Caldera de calentamiento de agua. Hay unidades de gas, madera, turba, combustible sólido, electricidad y gasolina, la mayoría de las veces utilizan calderas de calefacción de gas;
  2. Boquilla para eliminar el aire y drenar el agua del tanque de expansión. La presencia de tal boquilla indica un tipo de calentamiento abierto, en el que se elimina el exceso de agua sin crear presión; (Ver también el artículo Cómo ventilar el sistema de calefacción: Características).
  3. Tanque de expansión. Diseñado para ajustar la presión mediante la acumulación de agua durante la expansión térmica y el retroceso durante el enfriamiento. En caso de accidente y sobrecalentamiento / ebullición del refrigerante, desempeña la función de descarga de agua de emergencia;
  4. Bomba de circulación. Proporciona la presión necesaria y la velocidad de circulación del refrigerante en los circuitos con circulación forzada;
  5. Válvula de bola de drenaje de agua. Es necesario retirar el refrigerante de la tubería y los radiadores durante el período de reparación o conservar el circuito de calefacción para el invierno;
  6. Tubería de suministro de agua caliente;
  7. La grúa de Mayevsky para eliminar el exceso de aire del radiador;
  8. Radiador o batería;
  9. Tubo de refrigerante de escape (obratka);
  10. Desagüe de aguas residuales para eliminar el agua extraída de la línea principal;
  11. Válvula de bola que conecta al suministro de agua. Cuando se desbloquea, el circuito se llena de agua, luego se cierra el grifo y se inicia el calentamiento;
  12. Filtro para la purificación de agua antes de alimentar la tubería;
  13. Válvula de bola para apagar el radiador. Le permite apagar baterías individuales para reparar o ahorrar energía;
  14. Bypass o bypass. Le permite ajustar (si está instalada una válvula de aguja) o cortar uno u otro radiador del circuito común.

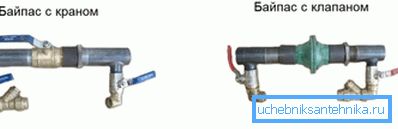

El bypass puede ser ajustable (izquierda) y sin (derecha).

El sistema de calefacción del tipo cerrado asume la presencia de un tanque de expansión sin una salida. Dicha calefacción funciona bajo presión, y para la operación de emergencia, la protección se proporciona en forma de una estructura simple:

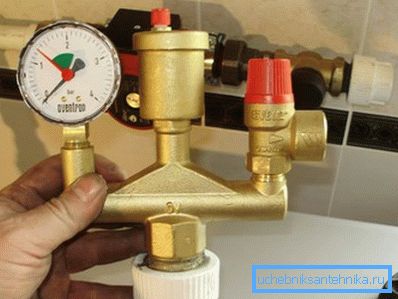

En la foto hay un conjunto de seguridad para un circuito cerrado, que consiste en un manómetro, una válvula de seguridad y un respiradero.

Presta atencion La solución de un solo tubo supone una disposición consistente de los calentadores en una carretera o elevador común. Esto le permite ahorrar en tuberías y actividades de instalación.

Especies

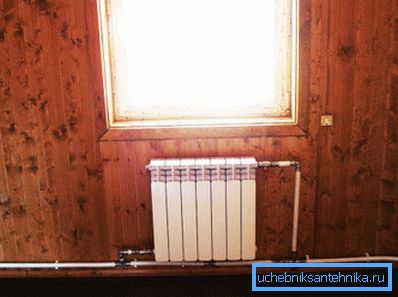

Además de la parte inferior, se practica la conexión diagonal del radiador.

Además de la división en especies cerradas y abiertas, Leningradka difiere en el tipo de cableado en tipos horizontales y verticales.

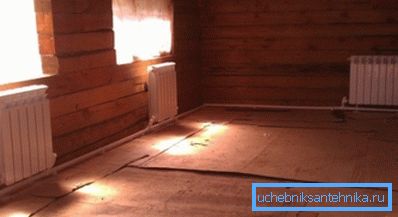

El esquema horizontal de calefacción en una casa particular es el más preferible. Implica la colocación de la carretera a lo largo del contorno de la habitación a lo largo de la pared externa en el espesor del piso o por encima de su superficie. Los radiadores están conectados en serie a la línea principal:

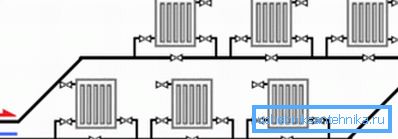

Diseño de tipo horizontal.

Presta atencion Es deseable hacer un circuito, mientras que el número de radiadores en el circuito no debe exceder las 10 piezas. Al conectar dos circuitos de diferentes longitudes y transferencia de calor, su rendimiento debe regularse con válvulas de aguja para que no haya desequilibrio en el sistema.

En el caso de la distribución vertical de tuberías, los dispositivos de calefacción se conectan en serie al elevador común. En tales casos, como regla general, se utilizan la circulación forzada y el suministro de agua superior.

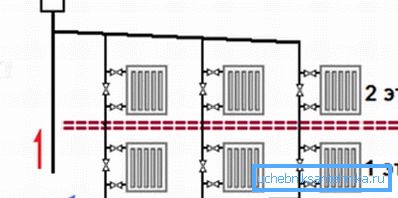

Tipo vertical de diseño.

Presta atencion Como puede ver, con el cableado vertical, la conexión paralela de varias cadenas de un solo tubo a un elevador común se realiza con mayor frecuencia. Esto es conveniente para edificios de gran altura.

Ventajas y desventajas

Leningradka hazlo tú mismo más fácil que otros tipos de calefacción.

Si hablamos de las ventajas del calentamiento de una sola tubería, entonces se basan principalmente en la economía y la confiabilidad:

  • El contorno de un solo tubo implica un menor consumo de la tubería, por lo tanto, el costo del proyecto disminuye;
  • El ensamblaje, soldadura y otros trabajos relacionados con una tubería son notablemente menos. También le permite ahorrar en remuneración laboral y costos de energía, tiempo y consumibles;
  • El sistema ha sido probado en el tiempo y ha demostrado ser extremadamente confiable.;
  • Es posible ocultar el tubo debajo del suelo.. Debe tener en cuenta la pérdida de calor de la línea de contacto con las estructuras del piso y hacer el aislamiento térmico apropiado;
  • La presencia de bypasses le permite reparar aparatos en el funcionamiento de calefacción., y también regular la intensidad de trabajo de baterías individuales y locales.

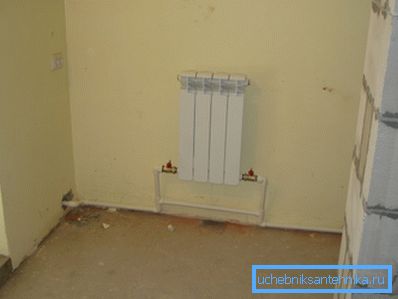

El bypass no regulado se selecciona en la sección transversal relativa a la carretera, de modo que crea una cierta resistencia al flujo en comparación con la batería.

Las desventajas de Leningradka incluyen sus cualidades:

  • La necesidad de cumplir con la proporción correcta del diámetro de la tubería, una gran sección transversal de la tubería principal;
  • Calentamiento desigual de los radiadores en función de su extracción de la caldera. Para igualar las temperaturas, es necesario aumentar el tamaño y el número de secciones de la batería a medida que se aleja de la fuente de calor;
  • Debido a la distribución desigual del calor, no se recomienda conectar más de 10 radiadores en un circuito, por lo que esta solución solo es adecuada para calentar una casa privada; es la más fácil de implementar con sus propias manos.

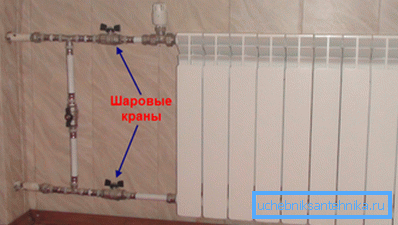

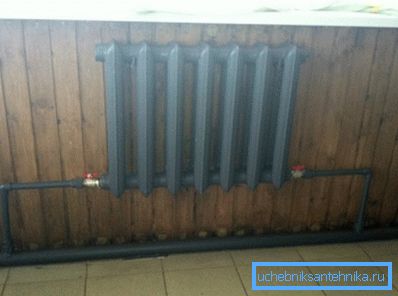

Las grúas le permiten cortar el calentador de la línea sin detener su funcionamiento.

Presta atencion A partir de un análisis de las ventajas y desventajas de un esquema de calefacción de un solo tubo, se puede concluir que es adecuado para casas privadas y pequeñas.

Conclusión

Leningradka le permite organizar fácil y económicamente la calefacción en una casa privada. Se caracteriza por la flexibilidad y la capacidad de ajustar la intensidad de transferencia de calor de los dispositivos de calefacción individuales. Para una experiencia más completa, vea el video al final del artículo.
