El cableado horizontal del sistema de calefacción ha sido ampliamente utilizado en todo el mundo. En nuestro país, apenas está comenzando a implementarse con éxito en nuevos edificios. Qué es tan atractivo y qué tipos de cosas ocurre, consideramos en este artículo.

Foto de cableado horizontal del sistema de calefacción de tuberías.

Principios de funcionamiento

Esquema de cableado horizontal de calefacción.

El sistema considerado tiene la siguiente composición estructural:

Nombre del artículo Descripción y propósito
Rack de alimentación Se encuentra en la entrada o en una sala técnica especial, suministra un refrigerante calentado.
Salida vertical Ubicado en la entrada o en una sala técnica especial, muestra refrigerante ya refrigerado.
Coleccionista Se instala en cada piso y difunde el sistema para apartamentos.
2 válvulas Instalado en cada apartamento, lo que le permite controlar el flujo de refrigerante
Tubo de alimentación Proporciona un radiador de refrigerante calentado, que se esconde en la regla del piso.
Tubo de retorno Elimina refrigerante enfriado, se esconde en el solera del piso.
Radiador Calienta la habitación

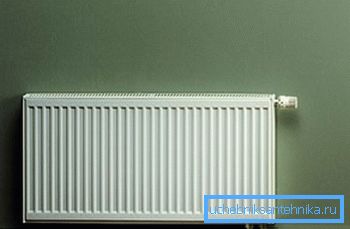

Los radiadores de calefacción horizontales lucen estéticamente agradables debido a las tuberías de suministro ocultas en la regla

Tipos de cableado

Dependiendo de su diseño, el cableado horizontal de calefacción puede ser:

Solo tubo

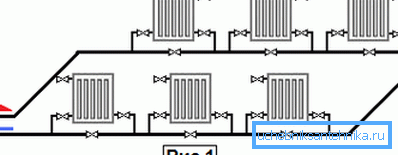

Conexión de un solo tubo

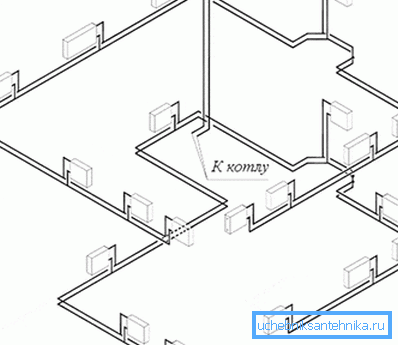

Como se puede entender de la figura, en esta realización, el líquido caliente y frío pasa a través de la misma tubería, y los radiadores están conectados en serie uno con respecto al otro.

Por supuesto, el precio de este diseño es mucho menor debido a la economía de los materiales, pero también surgen algunos inconvenientes tangibles:

  • El agua se enfría durante ese período hasta que pasa por todo el circuito, lo que reduce significativamente la eficiencia y aumenta el costo de calentar la habitación..

Sugerencia: se recomienda limitar el uso de dichos sistemas en casas pequeñas y privadas. En ellos, los circuitos de calefacción no son tan grandes como para experimentar la pérdida prematura de calor del refrigerante.

  • La diferencia tangible entre las temperaturas de los radiadores primero y último en el circuito.. Esto afecta negativamente a la distribución uniforme del calor.
  • La complejidad del ajuste de sus propias manos.. Cada cambio en el funcionamiento de uno de los radiadores afectará el funcionamiento de todos los demás.

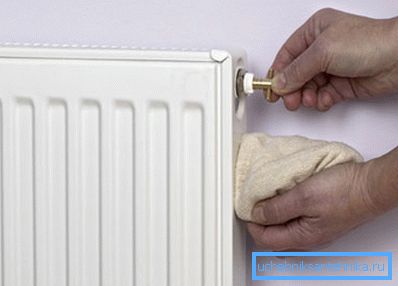

Ajuste del radiador de calefacción.
  • Inconveniencia en la realización de reparaciones., ya que incluso la restauración más pequeña requerirá apagar todo el sistema.

Tubo gemelo

Diagrama de conexión de doble tubería

Ya hay muchas ventajas con respecto a la versión anterior, y el potencial del cableado horizontal se realiza plenamente:

  • El líquido que fluye a través de las baterías no tiene tiempo de enfriarse., ya que el flujo de refrigerante se produce en una tubería, y la descarga del agua enfriada, en la otra.
  • El radiador se calienta en paralelo, Lo que les da la oportunidad de alcanzar en ellos una temperatura idéntica y, por lo tanto, el mejor microclima de la casa.
  • La capacidad de controlar la temperatura.. Esto permite un uso más económico del sistema de calefacción, reduciendo su potencia durante los períodos de calentamiento exterior.

Viga de doble tubo

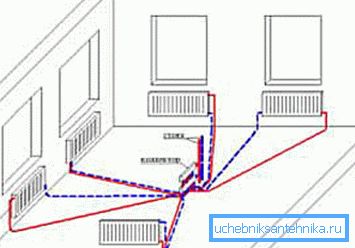

Esquema de conexión de haz de dos tubos.

Es colector, ya que prevé la instalación de un colector en cada apartamento, que distribuirá el flujo de refrigerante a cada radiador de forma individual.

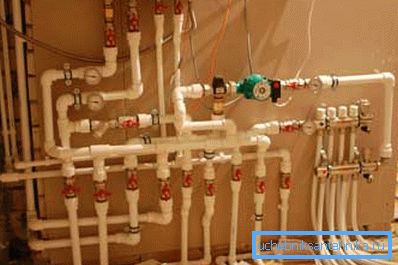

Ejemplo de un colector para un sistema de calefacción horizontal.

Este diseño de tuberías, sin embargo, tiene varios inconvenientes:

  • Una gran cantidad de materiales, lo que aumenta considerablemente el costo del sistema.
  • La necesidad de bombas de circulación.

Pero una gran cantidad de ventajas todavía lo hace el más progresivo y popular:

  • La admisibilidad de ajustar individualmente el rendimiento de cada radiador.. Esto brinda oportunidades únicas para controlar el microclima de su hogar.
  • Cada uno de los circuitos es un sistema cerrado autónomo.. Se pueden equipar con dispositivos adicionales y, si es necesario, no se requerirán reparaciones para apagar toda la calefacción, será suficiente para cortar la batería deseada.
  • No hay ventilación en los radiadores, ya están en el colector..

Consejo: también se recomienda instalar medidores de consumo de calor inmediatamente. Permitirán tener en cuenta solo el calor que necesita, de modo que no tendrá que pagar por una habitación sobrecalentada.

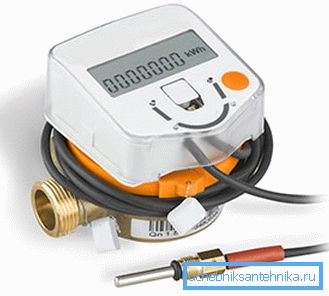

Ejemplo de medidor de calor

Características generales

Tantas ventajas, pero ¿cuál es la trampa? Echemos un vistazo al aspecto económico del calentamiento horizontal:

Ahorros

En comparación con los sistemas verticales tradicionales, el diseño en cuestión es más caro, en particular, se refiere a la distribución de haz de dos tubos. Pero la investigación a largo plazo en esta área muestra que vale la pena en los primeros dos o tres años. ¿Qué hace que esto suceda?

A ver

  • El desarrollador paga aproximadamente el veinte por ciento del costo de todos los trabajos de instalación, ya que las tuberías de calefacción se colocan en el piso cuando se vierte.

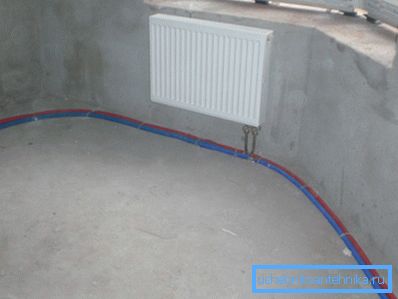

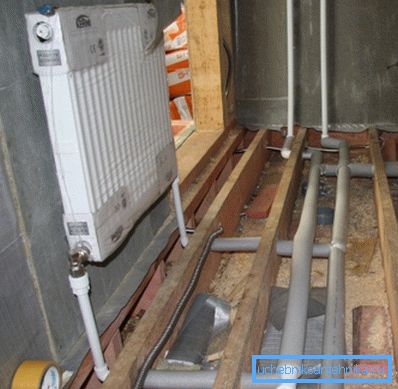

Colocación de tubos de polipropileno de un sistema de calefacción horizontal.
  • La regulación de la potencia de los radiadores permite ahorrar en climas cálidos.
  • Reducir la cantidad de accidentes y fugas también le permite ahorrar el presupuesto familiar para llamadas a los plomeros.
  • Los tubos de plástico usados ​​son mucho más baratos que los tubos de acero.

Elementos sobresalientes mínimos

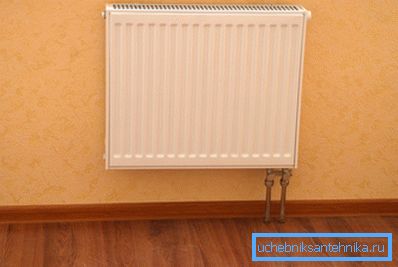

El diseño oculto no arruina el interior.

Por otro lado, vale la pena prestar atención al hecho de que las tuberías que suministran el refrigerante están ocultas en la regla del piso. Debido a esto, se pueden destacar las siguientes ventajas:

La virtud Descripción
Estetica Las reparaciones de los diseñadores están ganando popularidad rápidamente, y no todos quieren ver bandas de metal en sus hogares. En este caso, este problema está completamente resuelto, todo el cableado está oculto en el piso y no interfiere con el interior.
Seguridad Especialmente cierto en el caso de la presencia en la casa de niños pequeños. Los tubos de acero expuestos a menudo pueden causar quemaduras o lesiones físicas.
Practicidad La vida útil de una tubería de polipropileno, oculta en el hormigón, alcanza los cincuenta años, no es susceptible a la corrosión ni a la elasticidad. Todas estas cualidades eliminan la posibilidad de una fuga por un período indefinido.

Asamblea

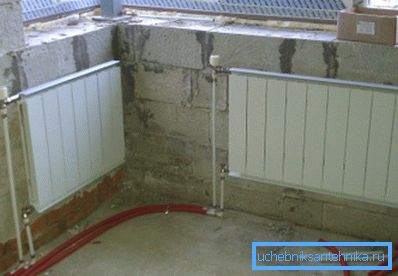

Proceso de montaje en un edificio de apartamentos.

Inmediatamente debe tenerse en cuenta que las instrucciones para instalar un sistema de calefacción horizontal son bastante complicadas y no se recomienda realizar el trabajo usted mismo.

Esto se debe a las siguientes razones:

  • La complejidad de los cálculos y diseño necesarios, que solo un ingeniero profesional puede.

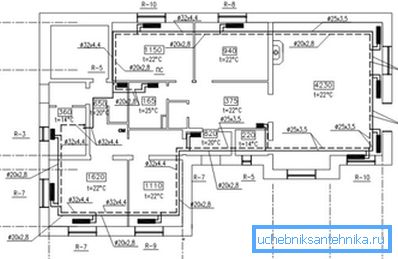

Un ejemplo de un proyecto de cableado horizontal de dos tuberías.
  • Directamente para la instalación, puesta en marcha y depuración, también necesita tener experiencia relevante y conocimiento de los últimos estándares, que en nuestra área solo se están integrando.
  • La necesidad de confirmar la implementación de todos los estándares necesarios por parte de expertos gubernamentales que deben registrar todos los equipos de calefacción.

Cualquier error en el proyecto o en la etapa de conexión puede conllevar costos adicionales que excederán el pago por el trabajo de los profesionales contratados, así que piense varias veces antes de realizar la instalación de un sistema de calefacción horizontal por su cuenta.

Conclusión

Los sistemas de calefacción horizontal son en muchos aspectos superiores al cableado vertical tradicional. Tienen mejor rendimiento, mayor confiabilidad, la capacidad de controlar el rendimiento y muchas otras ventajas técnicas. E incluso su mayor costo con intereses se amortiza en los primeros años de operación.

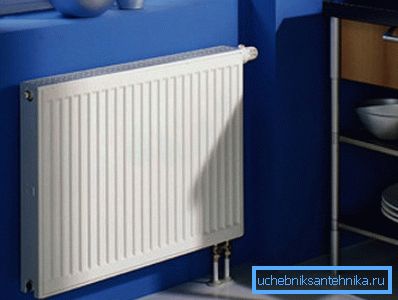

Disipador de calor conectado al cableado horizontal

En el video provisto podrá familiarizarse con materiales adicionales que están directamente relacionados con el tema mencionado. ¡Elija lo mejor para su hogar!
