Sistema de calefacción de una casa particular: cómo elegir

Puede calentar el edificio de diferentes maneras y utilizando diferentes fuentes de energía, pero el sistema de calefacción en una casa privada, que está pensado hasta el mínimo detalle, siempre será la mejor opción.

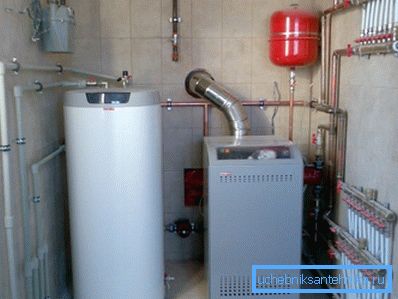

Complejo de sala de calderas en casa particular.

Si estamos hablando del sistema, entonces, como regla, hay tres tipos principales de ello:

  1. circuito del radiador;
  2. piso caliente
  3. película infrarroja.

Aunque el cuarto método es posible, es una combinación de dos o incluso tres tipos. Le diremos los principales matices de estos dispositivos, considere calentar calderas y mostrar un video clip sobre este tema.

Calderas

Gas

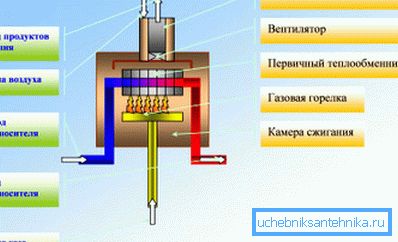

Así es como funciona la unidad de convección.
  • La mayoría de las veces, los sistemas de calefacción para una casa privada funcionan con la ayuda de calderas de gas tradicionales (de convección), con la ayuda de las cuales generalmente suministran al circuito del radiador o una variante combinada: radiadores más un piso con calefacción.. Las calderas funcionan de acuerdo con el esquema que se ve en la imagen superior: el gas se suministra a través de una tubería al quemador ubicado en la cámara de combustible y que, a su vez, calienta el intercambiador de calor, desde el cual el refrigerante se extiende por todo el circuito. El aire caliente, junto con los productos de combustión, se descarga a la calle a través de la chimenea.
  • La temperatura óptima para un dispositivo de este tipo, la instrucción recomienda mantenerlo en el rango de 60-80 ° C, para que pueda salvar la mayor vida útil al intercambiador de calor. La cuestión es que hay un punto de formación de condensado: 55-57 ° C, pero el condensado aquí resulta ser ácido, debido a los productos de la combustión del gas, por lo que las paredes del intercambiador de calor comienzan a colapsarse. Este es el sistema más común de suministro de agua y calefacción en una casa privada.
Así es como funciona una unidad de condensación.
  • En los casos en que la casa tiene un sistema de calefacción por suelo radiante, es mejor utilizar calderas de gas de condensación, también llamadas bajas temperaturas, para calentarlas.. ¿El modo óptimo de operación de tales dispositivos está en el rango de 30-50? o 30-60?, aunque el formato de trabajo alcanza 100-110 ?, es decir, se pueden usar no solo para bajas temperaturas, sino también para altas temperaturas. Cabe destacar que la eficiencia de los diferentes modelos alcanza el 109-111% y, aunque su precio es más alto que el de los modelos de convección, estas unidades se amortizan con intereses a lo largo del tiempo.
  • El principio de funcionamiento aquí es fundamentalmente diferente de las calderas tradicionales, aunque el quemador de gas todavía calienta el intercambiador de calor, pero el calor secundario no se desvía hacia el exterior, sino que también se usa para calentar.! Aquí, el condensado ácido se descarga a través de una tubería especial a través de los filtros, que cae en el proceso de formación. Es este momento de preservación del calor secundario lo que hace posible alcanzar un coeficiente tan alto, incluso, a primera vista, imposible.

Combustible liquido

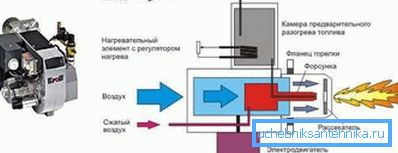

El principio de funcionamiento de la caldera diesel.
  • En los casos en que no hay gasoductos en la aldea, los sistemas de calefacción para casas privadas pueden operar desde calderas de combustible líquido, donde el solarium se utiliza con mayor frecuencia como fuente de energía.. El cuerpo de una unidad de este tipo generalmente está hecho de hierro fundido y esta es una opción de piso, aunque hay algunos de acero que pueden montarse en la pared, pero, a pesar de la poderosa capa aislante del calor, los modelos montados no tienen éxito.
  • En los motores diésel, así como en las unidades de gas, la llama del quemador también calienta el intercambiador de calor, que está hecho de acero resistente al calor, pero más a menudo de hierro fundido. Debido a las paredes gruesas, la vida útil del dispositivo aumenta significativamente.. Los quemadores de calentadores diesel pueden ser de una sola etapa, de dos etapas y modulados; esta es la principal diferencia entre las calderas. Si en un equipo de una sola etapa solo es posible un modo de combustión, y en uno de dos etapas, dos modos son posibles, entonces el dispositivo modulado le permite configurar la potencia de calefacción a su discreción.

Combustible sólido

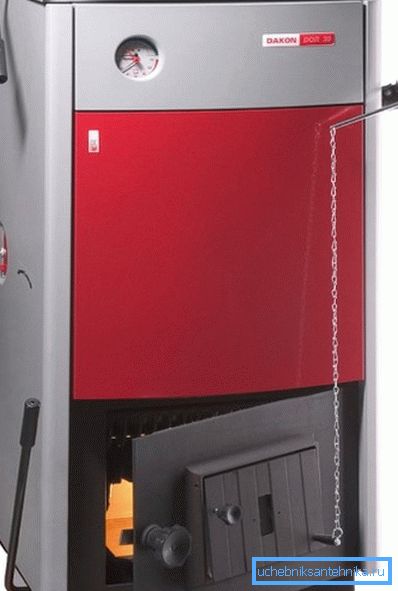

Caldera tradicional de combustible sólido
  • Además, los sistemas de calefacción de casas particulares pueden ser alimentados por calderas tradicionales de combustible sólido, cuyo principio de funcionamiento es muy similar al de la estufa de cocina habitual, y la madera y el carbón y la leña (briquetas, pellets, etc.) se utilizan como portadores de energía.. Los intercambiadores de calor para tales unidades están hechos de acero resistente al calor o de hierro fundido, aunque la segunda opción es la más preferible: debido a las paredes gruesas, la vida útil aumenta. La eficiencia de la caldera aumenta significativamente debido a las diversas válvulas que regulan el suministro de aire al horno y los canales de empuje.

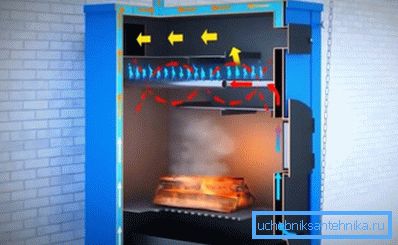

Así es como funciona la caldera de gas.
  • Y aquí hay otro tipo de unidad que funciona con combustible sólido: se trata de calderas de generación de gas o de pirólisis, donde el combustible se quema casi sin dejar residuos, pero hay dos cámaras: la combustión principal y el quemador posterior.. El principio de su trabajo es el siguiente: el carbón o la leña se inflaman en la cámara de combustión principal, después de lo cual el oxígeno se bloquea parcialmente allí, lo que contribuye al proceso de pirólisis (descomposición térmica); esto se acompaña de abundante humo. El humo ingresa a la cámara de poscombustión, donde también se suministra aire caliente de la primera cámara y estos productos sin quemar de descomposición térmica se queman hasta el final.
  • Las calderas generadoras de gas son muy convenientes para el uso en el hogar: su instalación le permite marcarlas después de 4, 6, 8 o 12 horas, y en algunos modelos este proceso se permite después de dos o incluso tres días.! La gama de combustible de colocación depende no solo del diseño de la caldera, sino también del propio combustible, por ejemplo, los modelos que trabajan con carbón tienen el rango más raro (hasta tres días). La eficiencia de dichos dispositivos alcanza el 85% y el humo de escape es mínimo: puede colgar la ropa en la calle de forma segura sin temor a su limpieza.

Electricidad

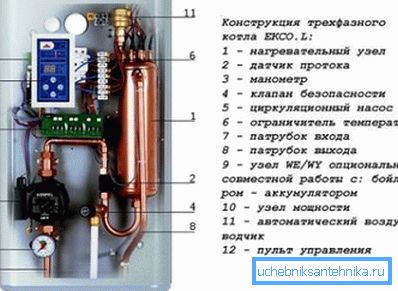

Circuito de caldera electrica
  • La principal ventaja de cualquier caldera eléctrica sobre los tipos alternativos de las unidades mencionadas anteriormente es la ausencia de una chimenea que deba ser llevada al exterior; simplemente no es necesaria aquí, ya que no hay productos de descomposición térmica. Dichos dispositivos pueden funcionar (dependiendo de la potencia) de la red de CA 220 / 380V 50Hz, aunque los calentadores monofásicos generalmente se usan para fines domésticos.
  • El modo óptimo de operación ofrecido por el fabricante está principalmente en el rango de 60-80 ° C, aunque el máximo permitido es de 85 ° C, y a 90 ° C se activa la desconexión automática de los calentadores eléctricos. La eficiencia más alta de estos calentadores es del 93% (más alta solo para calderas de condensación), y desde 220 V puede elegir modelos con una capacidad de hasta 9 kW, esto es suficiente para calentar 90 m.2 Espacio habitable.

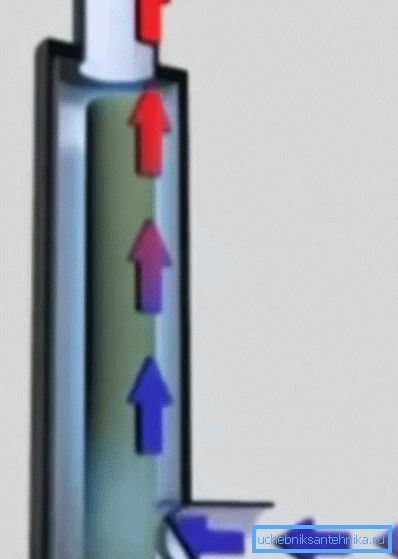

El movimiento del refrigerante y su calentamiento en la caldera de electrodos.
  • Todo el mundo sabe que la frecuencia de la corriente en nuestras redes es de 50 Hz y el funcionamiento de la caldera de electrodo depende directamente de esto.. El refrigerante pasa a través de su cuerpo y los electrodos mismos se sumergen en un líquido. Y en este caso, cuando se aplica potencia, se produce el proceso de ionización. Teniendo en cuenta que los electrodos cambian su polaridad 50 veces por segundo, los iones también cambian la dirección del movimiento con la misma frecuencia, lo que hace que el líquido se caliente.
  • Estas calderas pueden funcionar con CA 220 / 380V 50Hz en agua destilada o de baja temperatura que no se congela a -40 ° C, así como en líquidos cuyo punto de ebullición no es inferior a 100 ° C y están certificados por el fabricante..

Nota También hay calderas universales que combinan dos o tres tipos de combustible, por ejemplo, electricidad y gas, gas y diesel, solar, gas y electricidad. Pero tales unidades no son particularmente populares, ya que no proporcionan retornos completos en ninguno de los modos.

Sistemas de calefacción

Ancho de banda

Medir el diámetro. La foto

Para instalar correctamente el sistema de calefacción de una casa privada con sus propias manos, debe calcular con precisión la capacidad de las tuberías, en relación con su diámetro, para garantizar un calentamiento suficiente de la habitación. Para tales cálculos, puede usar la fórmula D = v354 * (0.86 * Q /? T) / V, donde D es el diámetro, Q es la carga en kW por área de prueba, T es la diferencia de temperatura en el suministro y la tubería de retorno, V es la velocidad líquidos en m / s.

Pero también puedes usar la tabla de abajo.

El consumo Capacidad de la tubería (kg / h)
Du pipe 15 mm 20 mm 25 mm 32 mm 40 mm 50 mm 65 mm 80 mm 100 mm
Pa / m mbar / m ?0.15 m / s ?0.15 m / s 0.3m / s
90.0 0,900 173 403 745 1627 2488 4716 9612 14940 30240
92.5 0.925 176 407 756 1652 2524 4788 9756 15156 30672
95.0 0,950 176 414 767 1678 2560 4860 9900 15372 31104
97.5 0.975 180 421 778 1699 2596 4932 10044 15552 31500
100.0 1,000 184 425 788 1724 2632 5004 10152 15768 31932
120.0 1,200 202 472 871 1897 2898 5508 11196 17352 35100
140.0 1.400 220 511 943 2059 3143 5976 12132 18792 38160
160.0 1.600 234 547 1015 2210 3373 6408 12996 20160 40680
180.0 1,800 252 583 1080 2354 3589 6804 13824 21420 43200
200.0 2,000 266 619 1154 2488 3780 7200 14580 22644 45720
220.0 2,200 281 652 1202 2617 3996 7560 15336 23760 47880
240.0 2,400 288 680 1256 2740 4176 7920 16056 24876 50400
260.0 2,600 306 713 1310 2855 4356 8244 16740 25920 52200
280.0 2,800 317 742 1364 2970 4456 8568 17338 26928 54360
300.0 3,000 331 767 1415 3078 4680 8802 18,000 27900 56160

Relación proporcional entre el rendimiento y el diámetro del tubo.

Nota La potencia de la caldera para su sistema se puede determinar si conoce el tamaño de su casa. Con techos de hasta 260 cm, se toma en cuenta la cuadratura y, en las habitaciones más altas, ya se necesita la estructura de la casa. Dichos indicadores se encuentran generalmente en la documentación adjunta de la caldera.

Circuitos de calefacción

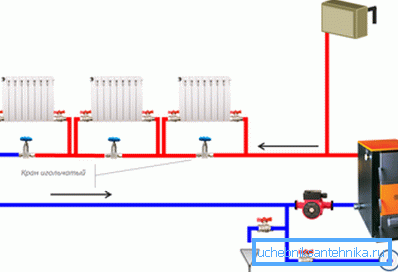

Conexión de un solo circuito

Para empezar, veamos cómo se hace el sistema de calefacción del radiador en una casa privada con sus propias manos, porque puede tener uno o dos circuitos (una tubería, dos tuberías). Si solo se instala un tubo principal desde la unidad de calefacción, que está en bucle para suministrar y devolver líquido, entonces en un edificio con un área grande, tal esquema no sería completamente efectivo.

El problema aquí es que cada batería, al obtener refrigerante de la tubería principal, también la devuelve allí, por lo tanto, con cada radiador sucesivo, el agua del sistema se enfriará más y más.

Incluso si instala válvulas de cierre (derivaciones) entre las conexiones de suministro y retorno, como se muestra en la imagen superior, esto solo será beneficioso para esta batería, y en la siguiente, el agua estará aún más fría. Tales sistemas son efectivos cuando no se conectan más de 3-5 dispositivos en el circuito, por lo tanto, en casas grandes es mejor rechazarlo por completo.

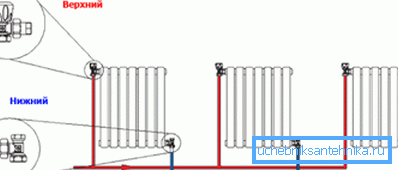

Diagrama de un sistema de doble circuito con una conexión diagonal

El sistema de calefacción de dos tuberías más rentable y conveniente en una casa privada, es decir, para el suministro y retorno de refrigerante de la caldera a la caldera son tuberías de calefacción diferentes, como puede verse en el dibujo esquemático superior. La conexión de las baterías a la autopista aquí se puede hacer de diferentes maneras: desde abajo, arriba y en diagonal.

La temperatura del agua en la tubería de suministro en un sistema de dos circuitos prácticamente no cambia en toda su longitud, ya que no hay flujo de líquido enfriado, por lo tanto, el calentamiento de todos los radiadores desde el principio hasta el final del sistema será el mismo.

Aquí es muy importante calcular correctamente el diámetro de las tuberías, ya que a medida que aumenta, aumenta el volumen del líquido y, con ello, aumentan los costos de energía de la caldera.

En el sector privado, las tuberías con una sección transversal de 25-40 mm se usan generalmente para elevadores, y 20 mm para radiadores.

Conexión de suelo de agua
  1. Válvula de control con sensor de temperatura;
  2. Válvula de equilibrio;
  3. Bomba de circulacion;
  4. Termostato de seguridad (factura);
  5. Válvulas colectoras eléctricas;
  6. Coleccionista
  7. Bypass (necesario en calderas de alta temperatura);
  8. Termostato de ambiente.

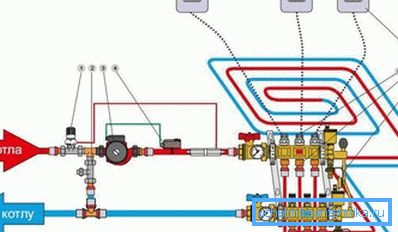

Esquema de suelo radiante con radiadores.

En el caso de combinar radiadores con un piso cálido, deberá suministrar refrigerante con diferentes temperaturas, a baterías en el rango de 60-80 ° C, y al contorno del piso - 30-50 ° C.

Para lograr esta separación, necesitará una unidad de mezcla de bomba, que generalmente consiste en un bypass. Una válvula de tres vías se conecta para ajustar el flujo de calor. Cuando el fluido en el tubo de un piso caliente alcanza la temperatura deseada, la válvula del tubo de suministro no lo dirige al piso calentado, sino que simplemente lo deja caer en el tubo de retorno hasta que el termostato emite una orden para calentar el circuito.

Conclusión

Algunos usuarios están interesados ​​en cómo limpiar el sistema de calefacción en una casa privada, pero este es un tema bastante extenso, que se debe resaltar en un artículo separado. Solo decimos que esto se hace primero con agua fría y luego con agua caliente con la adición de cloro y un compresor. El circuito se desconecta de la caldera mediante válvulas de cierre (grifos).
