Sistema de calefacción de un solo tubo: cómo calentar su

La elección de calentar su propia casa de campo es una de las etapas más importantes del diseño y la construcción de viviendas. Depende no solo del confort y la comodidad en la casa, sino también de cuánto dinero se gastará en servicios públicos. La opción óptima para edificios con un área pequeña es un sistema de calefacción de un solo tubo con circulación natural, cuyas reglas de instalación lo haga usted mismo y se analizarán a continuación.

Especies

La calefacción de un solo tubo se puede diseñar de acuerdo con varios esquemas diferentes. La elección de un particular depende de sus preferencias personales, así como de las características del objeto que se está construyendo.

Sin embargo, cualquier esquema de un sistema de calefacción de un solo tubo tiene las siguientes características:

• en esta red de ingeniería no hay división en las tuberías de suministro de refrigerante y el agua de descarga de refrigerante de los radiadores;
• todos los dispositivos están conectados en un sistema común en serie, y el refrigerante, que pasa a través del sistema, describe un anillo;
• Un sistema cerrado de calefacción de una tubería (con un círculo cerrado de circulación de agua caliente) se puede combinar con una de dos tuberías. En este caso, el agua se suministra a los pisos y se elimina a través de dos canales, y el cableado se organiza uno por uno.

Los ingenieros civiles distinguen cuatro variedades de circuitos de una tubería, que difieren en la forma de instalación de la tubería que conecta la caldera con los radiadores.

1. Esquema de calefacción de un solo tubo con disposición de tubo inferior. En este caso, el refrigerante fluye a través de tuberías dispuestas horizontalmente y colocadas a lo largo del piso (o debajo de él), después de lo cual sube a los paneles de calefacción instalados. Las ventajas de este sistema son su fácil ajuste de la temperatura y la capacidad de bloquear elementos individuales de la red de ingeniería en caso de accidentes o para el mantenimiento preventivo.

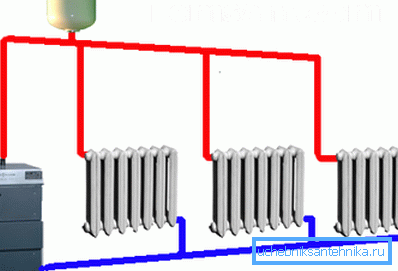

1. Sistema de calefacción de una sola tubería con distribución superior.. Aquí, el refrigerante, que abandona el calentador, asciende inmediatamente al punto más alto de la red, después de lo cual se distribuye por medio de tuberías dispuestas horizontalmente sobre los paneles de calefacción.

1. Sistema de calentamiento vertical monotubo.. Su peculiaridad es que no hay tuberías tendidas horizontalmente en las habitaciones. Aquí el refrigerante, cayendo en el punto superior, fluye verticalmente hacia abajo, pasando a lo largo del camino a través de los radiadores instalados en las habitaciones.

1. El sistema de calentamiento horizontal monotubo es fundamentalmente similar al anterior, pero aquí las tuberías están dispuestas horizontalmente. A menudo, este esquema se utiliza en casas de una sola planta.

Además de las variedades descritas anteriormente, el esquema de un tubo del sistema de calefacción es:

• Con circulación natural del refrigerante;
• Con la organización forzada del flujo de agua.

En el primer caso, el flujo de fluido lo proporciona la diferencia de temperatura y, en consecuencia, la densidad. La presión del agua enfriada que sale de los radiadores desplaza el refrigerante menos denso y caliente a los puntos más altos de la tubería, desde donde se extiende más.

Para que una red de este tipo funcione normalmente, es necesario, al instalar tuberías, organizar su pendiente hacia la caldera en 3-4 grados. Y esto no siempre es posible en edificios de un piso de gran longitud (más de 30 metros).

El sistema de circulación forzada está además equipado con una bomba, que se instala frente a la entrada de la tubería de retorno (frío) a la caldera. En este caso, la pendiente se puede hacer más pequeña (de 0.5 a 1 grado).

Presta atencion El esquema con circulación natural es preferible, ya que es más no volátil: su funcionamiento no depende de la presencia o ausencia de electricidad.

Para evitar el estancamiento del agua durante un apagón, los ingenieros aconsejan instalar el llamado colector de aceleración. Este es un tubo vertical común que eleva el refrigerante a la parte superior del sistema, a una altura de al menos 1,5 metros con respecto a los radiadores.

Asamblea

Principio de funcionamiento y elementos.

El sistema de calefacción cerrado de una tubería es un anillo en el que se incluyen todos sus componentes:

• la caldera que calienta el refrigerante a una temperatura predeterminada;
• Tubos a través de los cuales se entrega agua caliente a los radiadores, y después de su paso a la caldera;
• paneles de calefacción;
• tanque de expansion

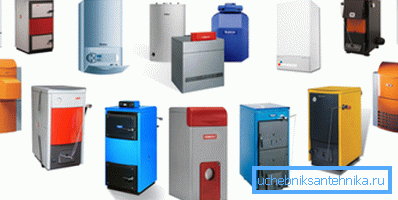

Al elegir una caldera, preste atención al tipo de combustible que utiliza. Los calentadores más económicos, donde el agua es calentada por gas. Pero para este propósito, es necesario que el gasoducto se ajuste a su sitio. Además, a menudo se utilizan equipos de combustible sólido o líquido, gas licuado embotellado o unidades combinadas.

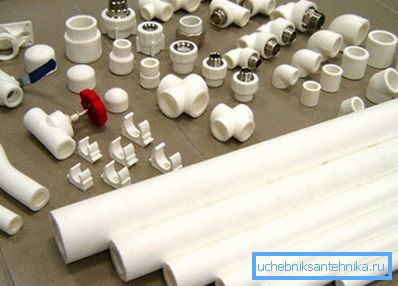

El diámetro de las tuberías depende de la longitud de la red de calefacción, el tipo de radiadores en el área de la casa, la potencia de la caldera, etc. Actualmente, las tuberías más comunes de diversos polímeros.

Al elegir tuberías y radiadores para diseñar un sistema de calefacción de una sola tubería, es necesario tener en cuenta los parámetros de ingeniería (volumen del fluido requerido, su presión, temperatura, diámetro de tuberías, área de radiadores, etc.), que deben determinarse de antemano.

El cálculo del calentamiento hidráulico (un sistema de una tubería con cualquier ubicación del suministro principal de refrigerante) se puede realizar de forma independiente o confiar este trabajo a un especialista. El precio de este servicio no suele ser muy alto.

El tanque de expansión es necesario para regular la presión del fluido en el sistema y evitar que se rompa en caso de que se incremente. El sistema de calefacción moderno implica el uso de un tanque de expansión de tipo cerrado. Consta de dos cámaras separadas por un tabique flexible. En uno de ellos se bombea aire a alta presión, el segundo está conectado a los tubos de calefacción.

Presta atencion Los tanques de expansión de tipo cerrado pueden instalarse no solo en la parte superior del sistema, sino también en cualquier lugar conveniente para usted, por ejemplo, una sala de calderas o un cuarto de servicio. Otra ventaja es que la falta de contacto directo con el aire evita la corrosión prematura de las partes metálicas del sistema de calefacción.

Selección de opciones para la conexión de paneles de calefacción.

El esquema de conexión de un solo tubo de los radiadores de calefacción proporciona el flujo de refrigerante o la construcción de los llamados bypasses: secciones de tuberías a través de las cuales puede fluir el agua caliente, sin pasar por el radiador.

En el primer caso, no se supone la disposición de la canalización vertical para transportar fluido. El agua fluye desde la caldera y fluye a través de cada radiador: de arriba a abajo o de lo cercano a lo lejano. Al mismo tiempo, la temperatura del agua disminuirá gradualmente y las habitaciones más bajas (lejanas) se pueden calentar mal.

Esta situación puede evitarse si los radiadores de un área más pequeña se montan al comienzo del sistema de calefacción que al final.

Se considera con razón que la desventaja del sistema es la incapacidad de instalar válvulas de cierre y válvulas termostáticas en las tuberías, ya que la superposición de una sola válvula resultará en la inoperabilidad del sistema en su conjunto.

En el segundo caso, una tubería de tránsito, una derivación, se monta debajo del radiador de calefacción, gracias a la cual se proporciona un calentamiento más eficiente de todas las habitaciones.

Presta atencion Las derivaciones deben estar hechas de tuberías de menor diámetro que la tubería principal, de lo contrario no entrará una cantidad suficiente de refrigerante en el radiador.

Todos los puntos de entrada de agua en el panel de calefacción, así como las tuberías de derivación, deben estar equipados con grifos. Esto le permitirá ajustar la temperatura del sistema de calefacción en cada habitación por separado. Además, en el caso de un accidente, es posible desactivar temporalmente una sección en particular y repararla o reemplazarla sin detener completamente la calefacción.

Tecnologia de instalacion

La instalación de la red de ingeniería descrita se puede realizar solo después de que se haya realizado el cálculo hidráulico de un sistema de calefacción de un solo tubo. Depende de qué elementos se utilizarán.

La secuencia misma de acciones es la siguiente:

1. En un lugar preseleccionado y preparado, se instala una caldera de calefacción. La instrucción que describe este proceso viene con la unidad. Es recomendable confiar la instalación de este equipo a un especialista de la organización donde adquirió el dispositivo. Dará una garantía sobre su trabajo.
2. La tubería se está construyendo. Al mismo tiempo, es necesario montar los tees por adelantado en los lugares de instalación de los radiadores. Asegúrese de asegurarse de que todas las tuberías se instalen con una pendiente, de lo contrario se interrumpirá la circulación natural del refrigerante.

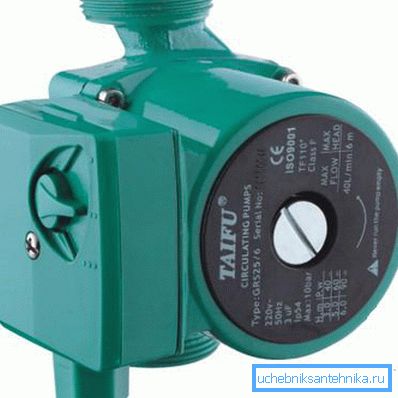

1. En el caso de la instalación de calefacción con flujo de agua forzado, es necesario instalar una bomba eléctrica. Recuerde que este equipo está diseñado para bombear agua, cuya temperatura no supera los 60 grados. Por lo tanto, debe instalarse en el punto final del sistema, antes de la entrada del refrigerante enfriado en la caldera.
2. A continuación, conecte el tanque de expansión. Como ya se mencionó, un contenedor cerrado con una membrana se puede montar en cualquier lugar, y uno abierto solo se puede instalar en el punto más alto del sistema.

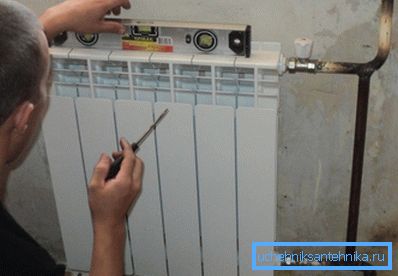

3. Al final de la etapa anterior, puede comenzar a reparar los radiadores. Se unen a la pared utilizando soportes completos. Antes de marcar y perforar, debe familiarizarse con las recomendaciones del fabricante con respecto a la instalación. Es importante mantener las distancias prescritas de las paredes, los marcos de las ventanas, los pisos y otros elementos estructurales del edificio.
4. Los paneles de calefacción se instalan sobre la base de su esquema elegido. No olvide conectar válvulas, termostatos, enchufes, válvulas para purgar el aire, etc.

1. Antes de verter el refrigerante, se realiza una presión con aire comprimido, después de lo cual el sistema se llena con agua, se realiza una prueba y se ajustan los modos de funcionamiento.

Un sistema de calefacción vertical de una sola tubería con una menor distribución de tuberías es más adecuado para casas privadas de varios pisos, con una horizontal, para las de un solo piso. Pero recuerda que cuando el área de la casa es de más de 200 metros cuadrados. metros y longitudes de tubería de más de 30 metros, debe instalar bombas potentes o elegir otro esquema de instalación para el sistema de calefacción.

Conclusión

El sistema de calefacción horizontal de una tubería es una de las formas más efectivas de calentar viviendas pequeñas. Si usted es el propietario de una vivienda espaciosa, es recomendable optar por esquemas más complejos pero efectivos. Su descripción está dedicada al siguiente video.
