Sistema de calefacción de un edificio de apartamentos:
La red climática más simple de una casa privada consiste en una caldera de calefacción, radiadores y tuberías que conectan estos elementos en un anillo cerrado a través del cual circula el refrigerante. Sin embargo, los sistemas de calefacción de edificios de gran altura están dispuestos de una manera completamente diferente, que debe tenerse en cuenta al reparar o modernizar su componente ubicado en un apartamento. De lo contrario, no se evitarán problemas con vecinos y oficinas de vivienda.

El esquema de disposición de calefacción con un flujo central de refrigerante.
Nodo de distribución de la casa
El sistema de calefacción en un edificio de apartamentos comienza con una válvula de cierre, que se instala en la tubería que conecta las tuberías en el sótano con las líneas de calor de flujo y descarga (instrucciones adjuntas a SNiP 41-01-2003).
Presta atencion Este momento es muy importante para los trabajadores de la vivienda y los servicios comunales y para la organización que entrega calor. Es a través de esta válvula que se dividen sus poderes: la organización que proporciona los servicios de calefacción es responsable de la seguridad y operatividad de las comunicaciones externas, el departamento de vivienda o el condominio deben preocuparse por la salud interna.

Después de la llave de paso, hay una variedad de equipos necesarios para hacer circular el refrigerante y el agua caliente a través de los apartamentos ubicados en todos los pisos de la casa. Su lista y descripción se dan en la tabla.
Detalle del nodo de distribución. | Descripción |
Entradas de agua caliente | Inmediatamente después de la válvula que bloquea el flujo de refrigerante, las boquillas se montan para la conexión a tuberías de agua caliente. Puede haber uno o dos amarres (respectivamente para un esquema de una sola tubería o de dos tuberías). En este último caso, las boquillas están interconectadas por un puente, debido a que se proporciona presión y circulación constantes de agua en las tuberías de agua caliente y en los toalleros calentados en los baños. |

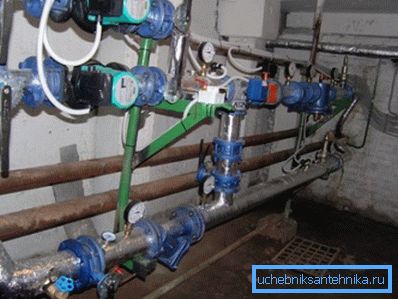

Calefacción del ascensor | Este es el elemento principal de la red climática, sin el cual no puede existir el sistema de calefacción de un edificio de varios pisos con suministro de refrigerante centralizado. Se compone de una boquilla y un zócalo, que crean una mayor presión. Gracias a él, el líquido alcanza el cableado superior de las tuberías de calefacción (en el ático). Además, puede haber una fuga, que involucra en el ciclo repetido del refrigerante que proviene de la línea de retorno. |
Válvulas de compuerta | Se utilizan para cortar el circuito de calefacción de los apartamentos del sistema de tuberías común. En invierno, por razones obvias, están en estado abierto, en verano están bloqueados. |
Accesorios de drenaje | Se instala en las partes inferiores de la tubería y sirve para descargar el refrigerante en el período de verano o, si es necesario, para reparar elementos de la red de calefacción ubicada en la casa. |
Tubo de conexión con válvulas de cierre. | En la parte inferior del sistema de calefacción, se instala una tubería que conecta el sistema de calefacción a las tuberías de suministro de agua fría. Es necesario llenar los radiadores de calefacción en el verano para evitar la formación de lesiones por corrosión en las baterías. |

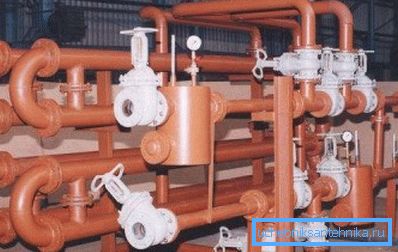

El sistema de calefacción de un edificio de apartamentos se ajusta cambiando el diámetro de la boquilla del ascensor de calefacción. Al cerrar y abrir la válvula correspondiente, el trabajador de la carcasa y los servicios públicos acelera o ralentiza la circulación del refrigerante en el sistema de calefacción, cambiando así la temperatura en los radiadores.
Tuberías de suministro y descarga.
El siguiente elemento importante del sistema de calefacción de los edificios de apartamentos son los elevadores que suministran agua a cada piso de la casa y descargan el refrigerante refrigerado que fluye a través de las baterías instaladas en las viviendas.
Hay dos esquemas principales:

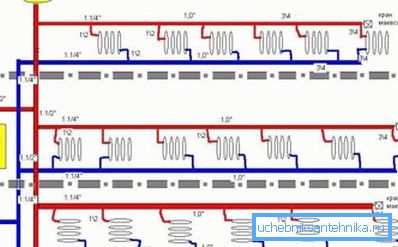

- El transportador de calor se alimenta a través de un tubo y se extrae a través de otro.. Estas canalizaciones principales, ubicadas en diferentes extremos de la casa, en cada piso están interconectadas por puentes a través de los cuales fluye el fluido, recorriendo el camino en todas las baterías. Así es como se organiza el sistema de calefacción de una casa de varios pisos de 5 pisos.

Posteriormente se abandonó dicho esquema, ya que dificulta la descarga completa del refrigerante. Al ventilar tuberías o radiadores en un apartamento determinado, es muy difícil eliminar toda el agua de las secciones horizontales de las tuberías.

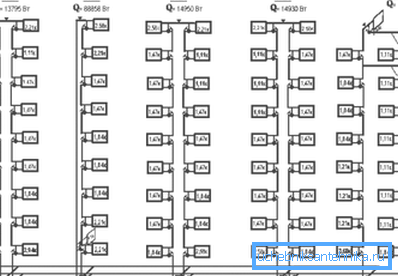

- El agua fluye a través de una tubería vertical hacia el ático, y luego baja, fluyendo desde la batería a la batería, desde el piso superior al fondo..
Presta atencion Ambos esquemas de distribución de agua tienen un gran inconveniente: el puente ubicado en el ático o el piso técnico. Es necesario para la descarga de aire a través de la válvula de aire, pero conduce a una pérdida de calor bastante significativa, lo que reduce la eficiencia del sistema climático en su conjunto.

Dado que los niveles técnicos de los edificios de apartamentos (áticos y sótanos) no se calientan, existe el peligro de que el refrigerante se congele en caso de un accidente del sistema de calefacción.
Para evitar esto, se proporcionan las siguientes características de diseño de elevadores de calefacción:
- La pendiente de los puentes horizontales. Si se observa correctamente la caída en la altura de las tuberías provista por SNiP, durante el descenso del refrigerante, todo el líquido de sus tuberías desaparece y la formación de hielo capaz de romper tuberías y radiadores queda completamente excluida.
- Calefacción de suelos técnicos. Aunque no se proporcionan radiadores de calefacción en el ático y en el sótano, los propios tubos, a pesar de la fibra de vidrio o fibra mineral que los cubre, calientan el aire, por lo que el refrigerante no se enfría inmediatamente después de una parada de calefacción de emergencia.
- Gran inercia. Los dinteles superiores e inferiores de las bandas son tubos de diámetro bastante grande (más de 50 mm). Su enfriamiento después del cese del calor no se produce de inmediato. Debido a esto, el agua en ellos no tiene tiempo de congelarse.

En general, el esquema utilizado actualmente con la distribución superior del refrigerante es bastante efectivo, aunque tiene algunas características de funcionamiento:
- Poner en marcha el sistema de calefacción es lo más sencillo posible. Basta con abrir la armadura de cierre que bloquea el acceso del agua y la válvula de aire en el ático. Después de llenar las tuberías con agua, esta última se bloquea para evitar la pérdida de refrigerante. En este evento, finaliza el lanzamiento de la red climática.
- Por el contrario, apagar la calefacción y la descarga de emergencia del refrigerante es difícil. Primero debe encontrar el tubo deseado en el piso superior, cerrar las válvulas allí y luego abrir la válvula en la sección inferior del tubo ascendente.
- Con la distribución vertical, la distribución del calor es desigual (aunque el precio de los servicios de calefacción es el mismo). El hecho es que los apartamentos superiores tienen un portador de calor más caliente, que calienta mejor el apartamento. Para compensar esto, en los apartamentos ubicados debajo debe instalar radiadores de calefacción con una gran cantidad de secciones.

Intercambiadores de calor en los apartamentos.
Si no reemplazó los dispositivos de calefacción en un apartamento de la ciudad con sus propias manos, entonces se calienta por uno de dos dispositivos:
- Batería de hierro fundido. Tiene una pequeña transferencia de calor, una inercia significativa, un peso enorme y nada de apariencia estética. Por otro lado, este dispositivo se puede utilizar con un portador de calor de cualquier calidad. El hierro fundido prácticamente no es susceptible a la corrosión y puede durar más de 50 años con la limpieza periódica de los depósitos internos.

- Tubo de acero con placas intercambiadoras de calor. Este dispositivo de calefacción se instaló en conexión con los ahorros en la construcción de viviendas y no retiene agua.

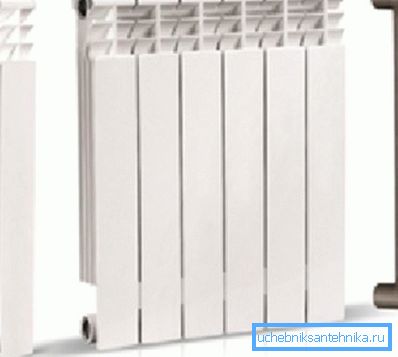

Ahora bien, la mejor opción para un sistema de calefacción con un suministro central de refrigerante se considera correctamente como radiadores de calefacción bimetálicos.
Estos dispositivos consisten en:
- marco de acero a través del cual fluye el refrigerante;
- Intercambiador de calor de aluminio, usado en el marco: aumenta la transferencia de calor y le da a la batería un aspecto atractivo.
Los tubos de acero duraderos en el interior evitan la corrosión (a diferencia de los radiadores de aluminio) y dan resistencia al radiador, protegiendo contra choques hidráulicos y neumáticos, que no son infrecuentes para los sistemas de calefacción centralizados.
Otro punto positivo en el uso de un dispositivo bimetálico es la alta potencia. Esto hace posible utilizar menos secciones.

El único inconveniente es el alto costo. Las unidades de calefacción descritas se encuentran entre las más caras entre todos los equipos de calefacción existentes en la actualidad.
Presta atencion Si hay válvulas reguladoras en los tubos de entrada de sus baterías (grifos, termostatos, bobinas, etc.), debe equipar la derivación (el puente entre la entrada y la salida de la batería). De lo contrario, el termostato controlará el volumen de refrigerante no solo en la batería, sino en todos los apartamentos ubicados a continuación, lo cual es poco probable que satisfaga a los vecinos.
Características de los sistemas de agua caliente.
La organización dedicada a la calefacción de edificios de apartamentos, conoce y suministra agua caliente a los consumidores.
Al igual que el sistema climático, esta red de ingeniería tiene algunas características distintivas:
- El calentamiento del agua caliente y del refrigerante durante el período de calentamiento es centralizado. La mayoría de las veces, se utiliza la misma tubería para suministrar ambos líquidos. Para separar el flujo, se utilizan válvulas, ubicadas en el sótano.

- El sistema de agua caliente puede tener una o dos tuberías. El último esquema es más preferible, ya que le permite evitar el consumo excesivo de agua que se produce en un sistema de una sola tubería cuando se abre la válvula (cada consumidor espera hasta que el agua enfriada se drena y el agua caliente comienza a fluir).
- A menudo, los radiadores instalados en el baño y utilizados para secar las toallas están conectados a la tubería de agua caliente. Este no es un esquema muy bueno, ya que el toallero caliente permanece caliente en el verano, lo que hace que sea incómodo quedarse en el baño.
Sugerencia Resolver este problema es simple. Durante las reparaciones o al reemplazar el equipo de calefacción en un apartamento, se deben colocar válvulas de cierre en los accesorios de entrada y salida. No te olvides de equipar el bypass.
- Debido al hecho de que el agua caliente se suministra a través de las tuberías de calefacción, a menudo se apaga en el verano. Es necesario realizar trabajos de mantenimiento en los principales equipos de redes de calefacción.
Conclusión
El sistema de calefacción de los edificios de apartamentos con flujo de refrigerante centralizado es fundamentalmente diferente de las redes climáticas individuales. La intervención no calificada y la modernización no solo pueden empeorar la calidad del calentamiento de los vecinos, sino que también pueden conducir a la obstrucción completa de las tuberías.
Por lo tanto, al realizar cualquier trabajo, es necesario observar estrictamente las reglas prescritas o utilizar los servicios de especialistas calificados. Puede aprender más sobre las redes de ingeniería de edificios de gran altura en el video publicado en este artículo.
