Sistema de calefacción de dos tuberías: opciones de

19-05-2018
Calefacción

¿Cómo es el sistema de calefacción de dos tuberías de una casa privada o un edificio de apartamentos? ¿Por qué signos se pueden clasificar sistemas similares? ¿Qué problemas pueden surgir en la implementación de este esquema y cómo resolverlos? Vamos a resolverlo.

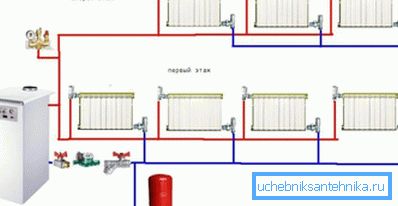

Esquema de calefacción de dos tubos para una casa de dos pisos.

Que es

Empecemos con una descripción de los principios generales del sistema de calefacción.

El calentamiento de los dispositivos de calentamiento se proporciona mediante la circulación de refrigerante a través de ellos (agua de proceso, anticongelante, etilenglicol, etc.). Para la circulación, es necesario un diferencial creado entre la entrada y la salida del dispositivo.

Este diferencial se puede proporcionar de varias maneras:

  • Al conectarse a través de la unidad de ascensor a la red de calefacción, donde la diferencia de presión entre 2 y 3 kgf / cm2 se mantiene entre las líneas de suministro y retorno.

Matiz: después del elevador, la diferencia entre la mezcla y el flujo de retorno es mucho menor: 0.2 - 0.3 kgf / cm2. Superar este valor haría que la circulación fuera excesivamente rápida. Las consecuencias son el ruido en las tuberías y la temperatura excesiva de la tubería de retorno.

  • La bomba de circulación.

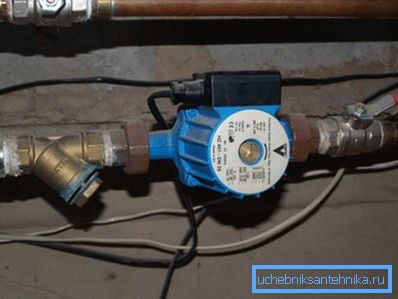

La bomba de circulación proporciona el movimiento del refrigerante.
  • La diferencia en la densidad del refrigerante caliente y frío en los llamados sistemas de gravedad (gravedad).

Es obvio que en todos los casos es necesario asegurarse de que cada calentador esté conectado al sistema común con dos conexiones. Esto se puede hacer de varias maneras fundamentalmente diferentes.

Esquema Breve descripción
Solo tubo Los dispositivos de calefacción están conectados a un circuito anular común.
Tubo gemelo Los dispositivos de calefacción están conectados entre las tuberías de suministro y retorno que recorren todo el perímetro de las instalaciones climatizadas.
Coleccionista Cada calentador está equipado con su propio par de conexiones conectadas a un colector común.

Es curioso: en los edificios de varios departamentos, prevalecen los esquemas de conexión de radiadores mixtos. La presencia del llenado dedicado de suministro y retorno del sistema de calefacción hace que dos tubos; al mismo tiempo, dentro de la tubería vertical, las baterías a menudo se combinan en serie.

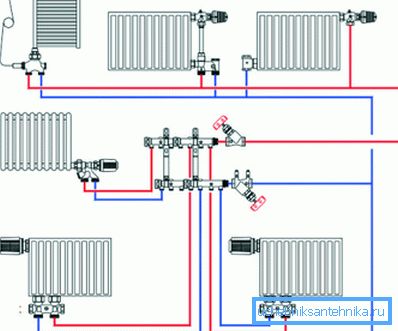

Y aquí vemos una combinación de colector y esquemas de dos tubos.

Clasificación

El sistema de calefacción de dos tuberías, a su vez, se puede clasificar de acuerdo con varias características adicionales.

Orientacion

El esquema vertical se aplica solo en edificios de gran altura. Cada radiador es un puente entre los elevadores de suministro y retorno que pasan cerca.

El esquema horizontal se puede usar tanto en edificios de apartamentos (el ejemplo de dos embotellamientos como se mencionó en el párrafo anterior) y en las cabañas.

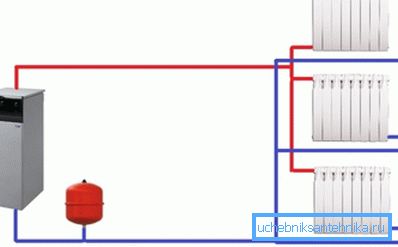

Esquema vertical de dos tubos.

Pasando y callejones sin salida.

En el siguiente esquema, el refrigerante en el flujo y el flujo de retorno se mueve a lo largo del anillo en una dirección; callejón sin salida - en direcciones opuestas. El esquema de callejón sin salida es una demanda donde las puertas o ventanas panorámicas dificultan la instalación de un anillo completo de tuberías.

Embotellado inferior y superior

Hasta aproximadamente los años 70 del siglo pasado, las casas con embotellado superior prevalecieron en el territorio de la URSS: desde el ensamblaje del elevador, la tubería de suministro subió al ático; desde allí, el refrigerante a través de las bandas ascendentes entró en la línea de retorno ubicada en el sótano.

El uso de tal esquema tiene varias implicaciones prácticas:

  • El ático, willy-nilly, se calentó y tenía dimensiones suficientes para el mantenimiento y la reparación de válvulas.
  • Cada elevador de calefacción durante las reparaciones tuvo que apagarse en dos puntos: en el sótano y en el ático.
  • Cuando inicias un sistema caído (tanto los elevadores completos como los individuales), tienes que purgar el aire. Para este propósito, el dispensador de alimentación se montó con una ligera pendiente, y en su punto superior se instaló un tanque de expansión con un basurero. En consecuencia, el lanzamiento de la casa fue acompañado por una visita al ático.

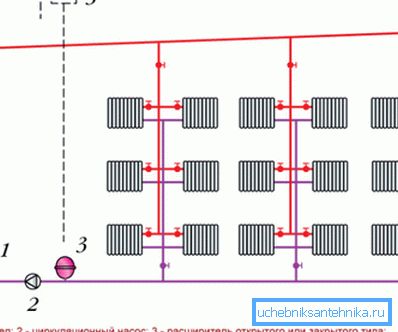

El esquema con el embotellado superior.

Por cierto: en algunos casos, el basurero todavía fue llevado al sótano a través de todos los pisos. Con una pequeña sección de descarga, el aire fue expulsado a través de él en el frente del flujo de agua.

Con el advenimiento de los techos planos y el desarrollo de la construcción de casas de paneles, el embotellado superior estuvo casi desplazado por los inferiores: tanto el suministro como el retorno se trasladaron al sótano. Los manifestantes comenzaron a conectarse en pares en los apartamentos del piso superior. Después de un reinicio, cada uno necesita quitar la esclusa de aire; Para este propósito, los grifos Mayevsky o válvulas ordinarias se montan en los apartamentos del piso superior.

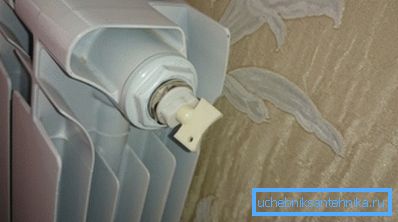

Salida de aire en el piso superior del apartamento.

Tenga en cuenta: el plan con menor embotellado es más vulnerable a los accidentes durante la temporada fría. La descarga de aire (especialmente en ausencia de acceso a todos los conductos de aire) lleva mucho tiempo; a bajas temperaturas, no es infrecuente que algunas de las bandas se congelen.

Méritos

¿Qué, de hecho, buen sistema de calefacción 2 x tubo?

Su principal ventaja es que permite una temperatura más o menos constante de los dispositivos de calefacción en todo el edificio.

Con un sistema de calefacción de una sola tubería, las conexiones de la batería al comienzo del anillo de llenado único tendrán una temperatura de flujo (típicamente 70-75 ° C). al final - la temperatura de la vuelta (50 C). Aquí, cada radiador recibirá refrigerante con una temperatura ligeramente diferente de la proporcionada por la caldera de suministro o el conjunto del elevador después de la unidad de mezcla (elevador).

Además, en el caso de una casa grande con un número sólido de baterías, un sistema de calefacción de 2 tuberías simplemente no es una alternativa: ninguna configuración de anillo de un solo tubo cubrirá todas las habitaciones de un edificio de 80 apartamentos.

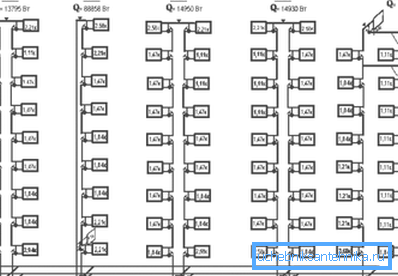

Parcela de sistema de calefacción de nueve. Un circuito de un solo tubo simplemente no puede tener la configuración necesaria.

Objeciones de advertencia: sí, el esquema del colector puede más que reemplazar el de dos tubos. Sin embargo, el precio de su implementación será diez veces mayor debido al enorme consumo de tuberías; Además, una gran longitud total de las conexiones significará una gran pérdida de calor no objetivo.

Problemas

Sin ellos, también, no hecho.

Los gastos

Obviamente, con un diámetro igual, dos tubos siempre serán más caros que uno. Con una pequeña área de un edificio con calefacción, los beneficios obtenidos no compensarán esta diferencia: es más fácil compensar la variación de la temperatura al aumentar el número de secciones del radiador al final de un solo anillo de tubería.

Equilibrio

Sistema de calefacción de dos tuberías de la casa debe ser equilibrado.

Que es

Para empezar, vamos a esbozar la esencia del problema.

Imagina que dos tuberías van de la caldera a la casa. En la primera, el agua fluye hacia los radiadores, en la segunda, regresa. Además, cada radiador es un puente entre estos tubos.

Cual es el problema Sí, el hecho de que cada dispositivo de calefacción extinguirá la diferencia entre el flujo y el flujo de retorno. Si en la primera batería será igual, digamos, 0.2 kgf / cm2, luego en la segunda - ya 1.75, en la tercera - 1.5, y así sucesivamente.

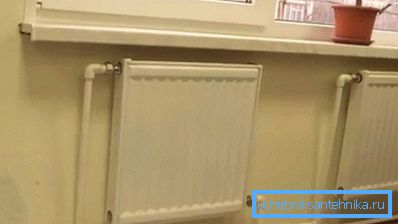

En el convector derecho el diferencial será menor que en el izquierdo.

Como resultado, obtenemos una imagen muy fea:

  • Una temperatura estable de la batería no será discutida. Cuanto más pequeño sea el diferencial, más lenta será la circulación, más baja será la temperatura del refrigerante que llega al radiador.
  • Lo que es peor, en condiciones de frío extremo, el enfriamiento de las baterías de los extremos puede provocar la formación de tapones de hielo con una parada completa de la circulación y la descongelación inevitable de las tuberías de calefacción.

Instrucciones para equilibrar el sistema de calefacción de la casa de campo hazlo tú mismo:

  1. Cada radiador se suministra con un acelerador en una de las conexiones (preferiblemente en el tubo de retorno).
  2. El flujo de refrigerante a través de los primeros calentadores desde la caldera o el ascensor está limitado hasta que su temperatura es igual a la de este último.

Útil: más cómodo de usar analógico funcional del acelerador - cabeza termostática. Le permite establecer no el flujo de agua a través de él, sino la temperatura deseada.

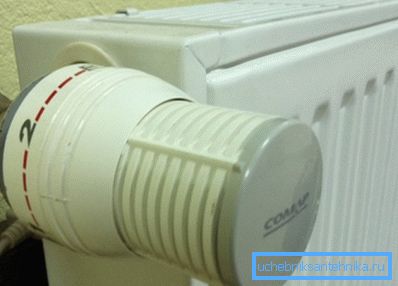

La cabeza térmica simplifica enormemente el balanceo.

Una pregunta razonable: ¿cómo funciona el esquema de dos tuberías en un edificio de apartamentos? Allí, no se practica el ahogamiento de la batería, pero la variación de temperatura entre ellos es relativamente pequeña.

La función del acelerador es un tubo de diámetro variable. Damos valores típicos para una casa de diez pisos construida en los años 80-90.

Sistema de calefacción de la parcela DU, mm
Llevar al radiador o convector 20
Riser 25
Embotellado en la sección final. 32 - 40
Embotellar en el ascensor 40 - 50

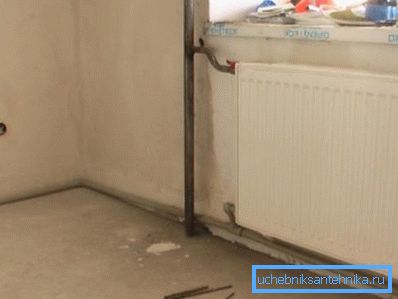

La foto muestra claramente la diferencia en la sección del forro y el tubo ascendente.

Cada transición de sección limita el flujo de refrigerante; teniendo en cuenta el rendimiento deliberadamente inflado del embotellado, esto es suficiente para el funcionamiento del circuito en el modo normal.

Cosas utiles

  • Al equilibrar con aceleradores, el intervalo de tiempo entre cambiar el modo de regulación y estabilizar la temperatura de los dispositivos de calefacción alcanza de 6 a 8 horas..
  • Para una casa de campo con un área de hasta 100 m2 con circulación forzada del refrigerante en un sistema de dos tuberías, un mínimo razonable de la sección de llenado es DU2, hasta 200 m2 - DU25.
  • En el sistema gravitatorio, el embotellado no se puede diluir más que DU32 cuando se utilizan tuberías de polímero y acero DU40.. Además, los sistemas de flujo por gravedad se utilizan en un área de no más de 100 m2: en una sala de gran tamaño, la resistencia hidráulica de un circuito largo simplemente no proporcionará la tasa de circulación mínima requerida.

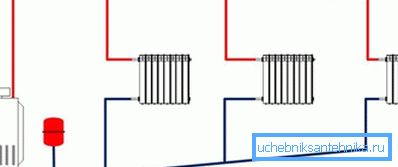

Gravedad del esquema de dos tubos.

Conclusión

Esperamos que el material a disposición del lector lo ayude en el diseño, construcción o reparación de sistemas de calefacción. Para obtener más información sobre cómo funciona el sistema de calefacción de dos tuberías, el video de este artículo lo ayudará. ¡Éxitos!
